Пристрій для транспортування та очищення коренебульбозбиральної машини

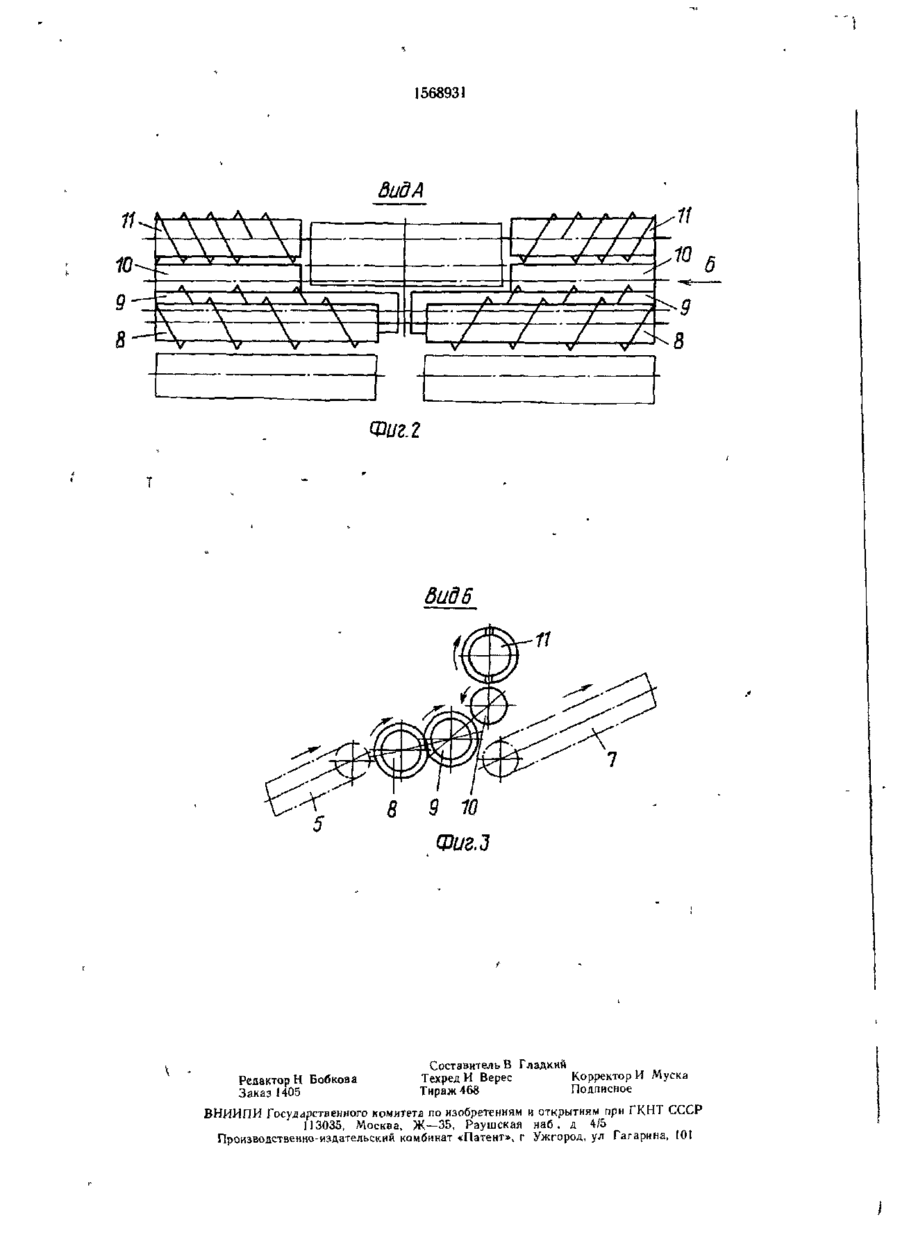

Изобретение относится к сельскохозяй ственному машиностроению, в частности к машинам для уборки корнеклубнеплодов Цель изобретения — повышение производи тельности и улучшение качества очистки корнеклубнеплодов Устройство для транспортировки и очистки корнеклубнеуборочной машины содержит раму 1, на которой установлены выкапывающее устройство 4, приемный транспортер 5, очиститель 6 корнеплодов и выгрузной элеватор 7 Очиститель 6 выполнен из двух соосных вальцов с встреч ными навивками для сужения потока корнеплодов, гладкого вальца 10 и ротора 11 для воздействия на верхние слои вороха, с однозаходной навивкой со стороны элеватора 7 и двухзаходной — с противоположной стороны При движении машины по полю ворох корнеплодов,попадая на очиститель 6, образует заторы у боковин вальцов Вальцы от боковин активно смещают двухзаходной навивкой ворох корнеплодов в осевом на правлении к выходу из очистителя 6 Тем самым исключается образование заторов у боковин, повышается очистительная и транспортирующая способность 3 нл ел 00 со 12 4 5 11 6 Фиг.1 10 7 J 1568931 4 Изобретение относится к сельскохозяйстчение вороха и равномерную его подачу на венному машиностроению, в частости к маприемный элеватор 7. Вальцы 10, вращаясь шинам для уборки корнеклубнеплодов. в обратную сторону относительно вальцов 9, Цель изобретения — повышение произвообразуют совместно с ними активные ручьи дительности и улучшение качества очистки. для сепарации растительных примесей из всеНа фиг. 1 изображено устройство, вид го вороха корнеплодов. Ворох, поступаюсбоку; на фиг. 2 — вид А на фиг. 1, на щий в зону действия роторов П, активно фиг. 3 — вид Б на фиг. 2. смещается двухзаходнои навивкой вальцов а Устройство содержит раму 1, опираюосевом направлении к выходу из очистителя щуюся на передние 2 и задние 3 мосты ходо6 Тем самым исключается образование вых колес. На раме І установлены выкапызаторов у боковин очистителя 6, повышаетвающее устройство 4 приемный транспортер ся его очистительная и транспортирующая 5, очиститель 6 корнеплодов и приемный элеспособности. Далее очищенные корнеплоды ватор 7. Очиститель 6 выполнен из распоступают на поперечный транспортер 12 и положенных за транспортером 5 соосных выгрузной элеватор 13. вальцов 8 и 9 с противоположными наТаким образом, устройство для транспорвивками для сужения потока корнеплодов и 15 тировки и очистки корнеплодов корнеклубнеустановленных за ними гладкими вальцами уборочной машины позволяет повысить про10 и роторами 11 для воздействия на верхизводительность и улучшить качество очистние слои вороха Вальцы 8 выполнены по ки убираемых корнеклубнеплодов, особенно длине короче смежных с ними вальцов 9 Ротор 11 выполнен в виде вальца с одно- 20 при уборке крупных сахарных или кормовых корнеплодов. заходной и деухзаходной навивками, причем однозаходная навивка выполнена со стороны Формула изобретения элеватора 7, а двухзаходная — с противоположной стороны Гладкий валец 10 имеет Устройство для транспортировки и очистобратное вращение по отношению к вальцам ки корнеклубнеуборочной машины, содержа8, 9 и 11 25 щее последовательно установленные выкапывающее устройство, приемный транспортер, На раме 1 расположены также поперечочиститель корнеплодов, выполненный из соный транспортер 12, выгрузной элеватор 13 и осных вальцов с встречными навивками для автомат 14 вождения по рядкам. Сверху на сужения потока корнеплодов, и установленосновной раме 1 установлен силовой агреные за ними с превышением гладкие гат 15, представляющий собой трактор МТЗ—80 со снятыми ведущими колесами и 30 вальцы, и роторы, расположенные с наружных сторон приемного элеватора, отличаюпередним мостом 2. щееся тем, что, с целью повышения производительности и улучшения качества очистки Устройство работает следующим образом. корнеплодов, каждый ротор выполнен с одноПри движении машины по полю автозаходной и двухзаходнои навивками, причем мат 14 вождения направляет ее по рядкам 35 однозаходная навивка выполнена со стороубираемых корнеплодов. Выкапывающим устны элеватора, а двухзаходная — с противоройством 4 корнеплоды извлекаются из почположной стороны, а между соосньши вальвы и вместе с примесями подаются на цами и подающим транспортером установприемный транспортер 5. Ворох корнеплодов лена дополнительная пара соосных вальцев поступает на ш нековы й очиститель 6 по всей его ширине Часть вороха направляется валь- 40 с встречными навивками, выполненными по длине короче смежных с ними вальцев, при цами 8 и 9 к центру очистителя6, а друэтом гладкий валец очистителя установлен гая часть поступает в зону действия вальцов с возможностью обратного направления вра!0 и роторов Ц Выполнение вальцов 8 щения по отношению к другим вальцам. и 9 разной длины обеспечивает рассредото * •*• 1568931 див А л * л Л л \ \ \ \ \ \ 11^л \ / А / * / / / / Г/ 70 / - • — А. \ Л V \ А^ \ \ \ \ V f /і А А \ \ v \ v Редактор Н Бобкова Заказ I405 [t Л Л Л "У / V / V А —г / —Т h / Л f / А V / ^ \ V Составитель В Гладкий Техред И Верес Корректор И Муска Тираж 468 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
