Устройство для очистки и транспортировки корнеплодов, содержащее очиститель в виде последовательно установленных на раме с противополож­но направленной навивкой пар вальцов, верхние из которых закреплены консольне, и охватываемый ими по ширине транспортер, отличающееся тем, что, с целью повышения производительности, оно снабжено проталкивающими элементами в виде за­крепленных на свободных концах верхних вальцов, ступенчатых пластин, длинные концы каждой из которых больше диаметра вальца и примыкают к боковине транспортера по ее наружной стороне, а короткие концы обращены в сторону схода корне­плодов.

Текст

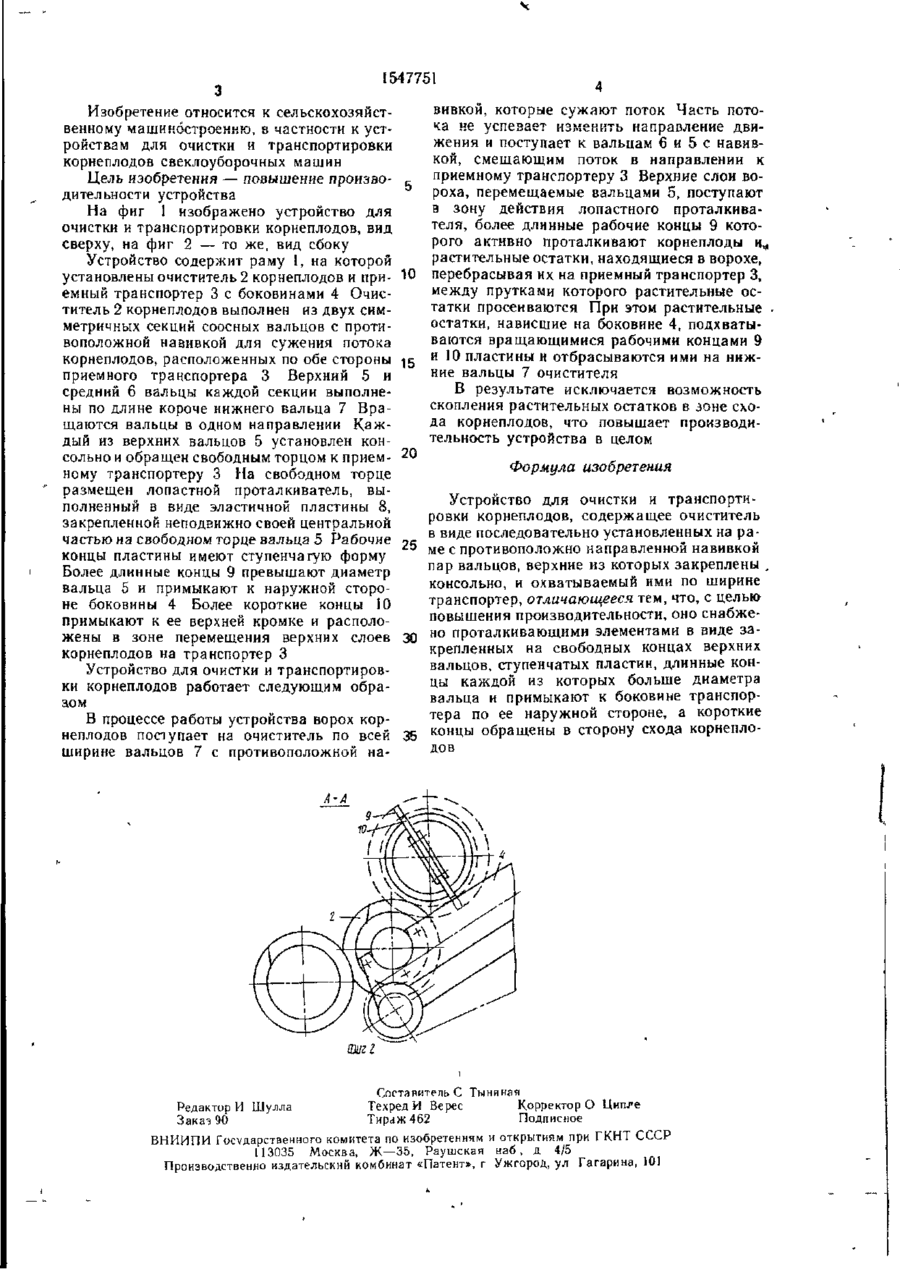

Изобретение относится к сельскохозяй ственному машиностроению, в частности к устройствам для очистки и транспортиров ки корнеплодов свеклоуборочных машин Цеть изобретения — повышение произво дительности устройства Устройство содер жит очиститель 2, выполненный в виде вра щающихся соосных вальцев с противопо ложной навивкой для сужения потока кор неплодов, образующих симметричные секции, и приемный транспортер 3 с боковинами 4 размещенными между секциями вальцов Каждый из верхних вальцов 5 установлен консольно и на его свободном торце закреп лен неподвижно своей центральной частью лопастной проталкиватель, выполненный в виде пластины 8 Пластина 8 имеет рабо чиє концы ступенчатой формы, более длин ные 9 из которых активно проталкивают ворох корнеплодов на приемный транспор тер 3 и выполнены примыкающими к на ружной стороне боковины 4, а более ко роткие 10 исключают нависание растительных остатков на боковинах 4 так как три чыкают к наружной ее кромке 2 ил Т •РП'Ф-К 'Т 1547751 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для очистки и транспортировки корнеплодов свеклоуборочных машин Цель изобретения — повышение производительности устройства На фиг 1 изображено устройство для очистки и транспортировки корнеплодов, вид сверху, на фиг 2 — то же, вид сбоку Устройство содержит раму 1, на которой установлены очиститель 2 корнеплодов и приемный транспортер 3 с боковинами 4 Очиститель 2 корнеплодов выполнен из двух симметричных секций соосных вальцов с противоположной навивкой для сужения потока корнеплодов, расположенных по обе стороны приемного транспортера 3 Верхний 5 и средний 6 вальцы каждой секции выполненьт по длине короче нижнего вальца 7 Вращаются вальцы в одном направлении Каждый из верхних вальцов 5 установлен консольно и обращен свободным торцом к приемному транспортеру 3 На свободном торце размещен лопастной проталкиватель, выполненный в виде эластичной пластины 8, закрепленной неподвижно своей центральной р д цр частью на свободном торце вальца 5 Рабочие концы пластины имеют ступенчатую ф форму Более длинные концы 9 превышают диаметр вальца 5 и примыкают к наружной стороне боковины 4 Более короткие концы 10 примыкают к ее верхней кромке и расположены в зоне перемещения верхних слоев корнеплодов на транспортер 3 Устройство для очистки и транспортировки корнеплодов работает следующим образом В процессе работы устройства ворох корнеплодов поступает на очиститель по всей ширине вальцов 7 с противоположной на вивкой, которые сужают поток Часть потока не успевает изменить направление движения и поступает к вальцам 6 и 5 с навивкой, смещающим поток в направлении к приемному транспортеру 3 Верхние слои вороха, перемещаемые вальцами 5, поступают в зону действия лопастного проталкивателя, более длинные рабочие концы 9 которого активно проталкивают корнеплоды к* растительные остатки, находящиеся в ворохе, Ю перебрасывая их на приемный транспортер 3, между прутками которого растительные остатки просеиваются При этом растительные остатки, нависшие на боковине 4, подхватываются вращающимися рабочими концами 9 и 10 пластины и отбрасываются ими на ниж15 ние вальцы 7 очистителя В результате исключается возможность скопления растительных остатков в зоне схода корнеплодов, что повышает производительность устройства в целом 20 Формула изобретения Устройство для очистки и транспортировки корнеплодов, содержащее очиститель в виде последовательно установленных на ра? , 2 5 ме с противоположно направленной навивкой пар вальцов, верхние из которых закреплены , консольно, и охватываемый ими по ширине транспортер, отличающееся тем, что, с целью повышения производительности, оно снабже30 н о проталкивающими элементами в виде закрепленных на свободных концах верхних вальцов, ступенчатых пластин, длинные концы каждой из которых больше диаметра вальца и примыкают к боковине транспортера по ее наружной стороне, а короткие 35 к о н ^ ы обращены в сторону схода корнеплодо в А-А BUZZ Составитель С Тыняная Техред И Верес Корректор О Цип^е Редактор И Шулла Тираж 462 Подписное Заказ 90 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж—35, Раушская наб, д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Device for cleaning and transportation of roots

Автори англійською

Rusanov Ivan Ivanovych, Kozhushko Dmytro Ihnatovych, Pokusa Oleksii Oleksandrovych, Kuzminov Vadym Heorhiiovych, Yurchenko Oleksandr Volodymyrovych, Ryvlin Valerii Oleksandrovych, Savarskyi Mykola Mykhailovych

Назва патенту російською

Устройство для очистки и транспортировки корнеплодов

Автори російською

Русанов Иван Иванович, Кожушко Дмитрий Игнатьевич, Покуса Алексей Александрович, Кузьминов Вадим Георгиевич, Юрченко Александр Владимирович, Рывлин Валерий Александрович, Саварский Николай Михайлович

МПК / Мітки

МПК: A01D 33/08

Мітки: транспортування, коренеплодів, пристрій, очищення
