Підбирач коренеплодів

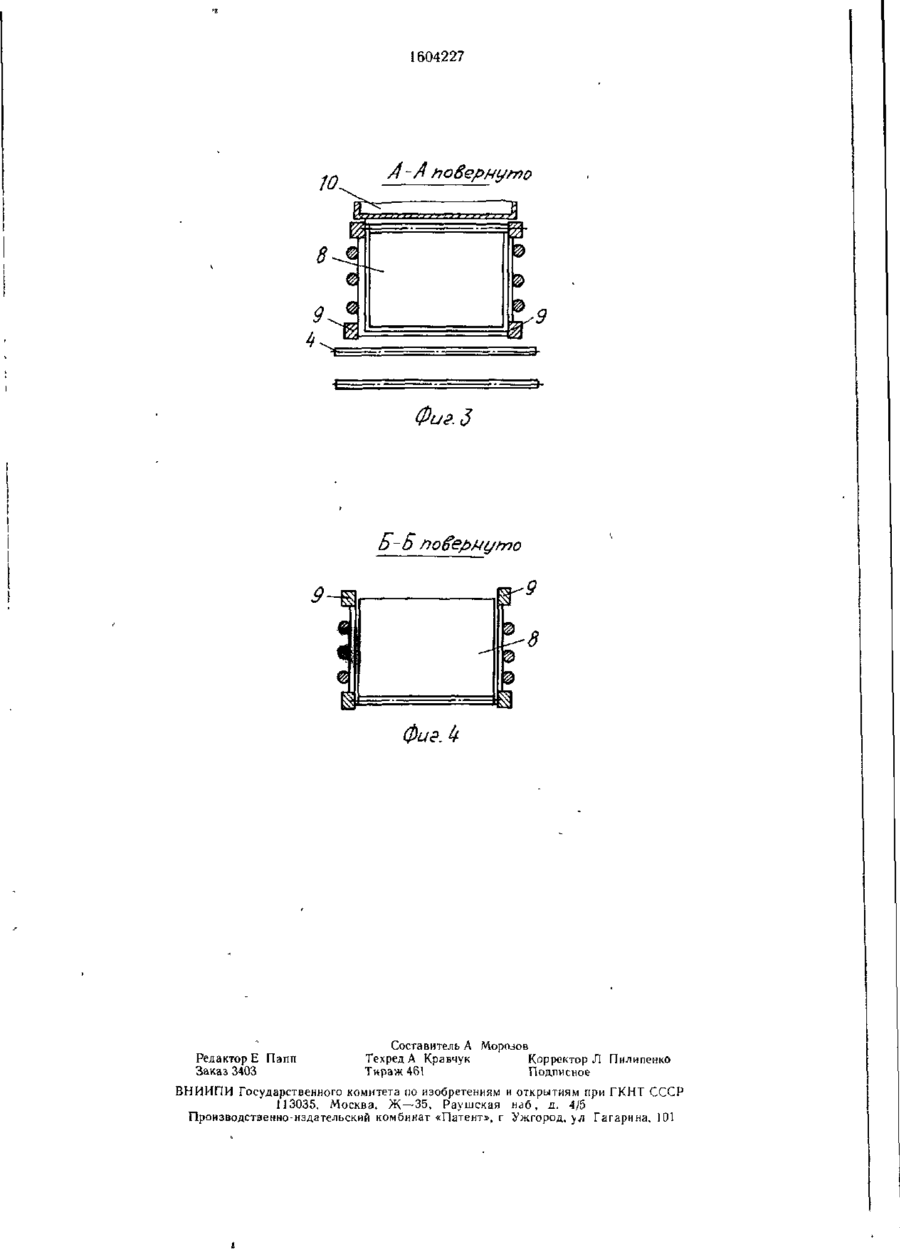

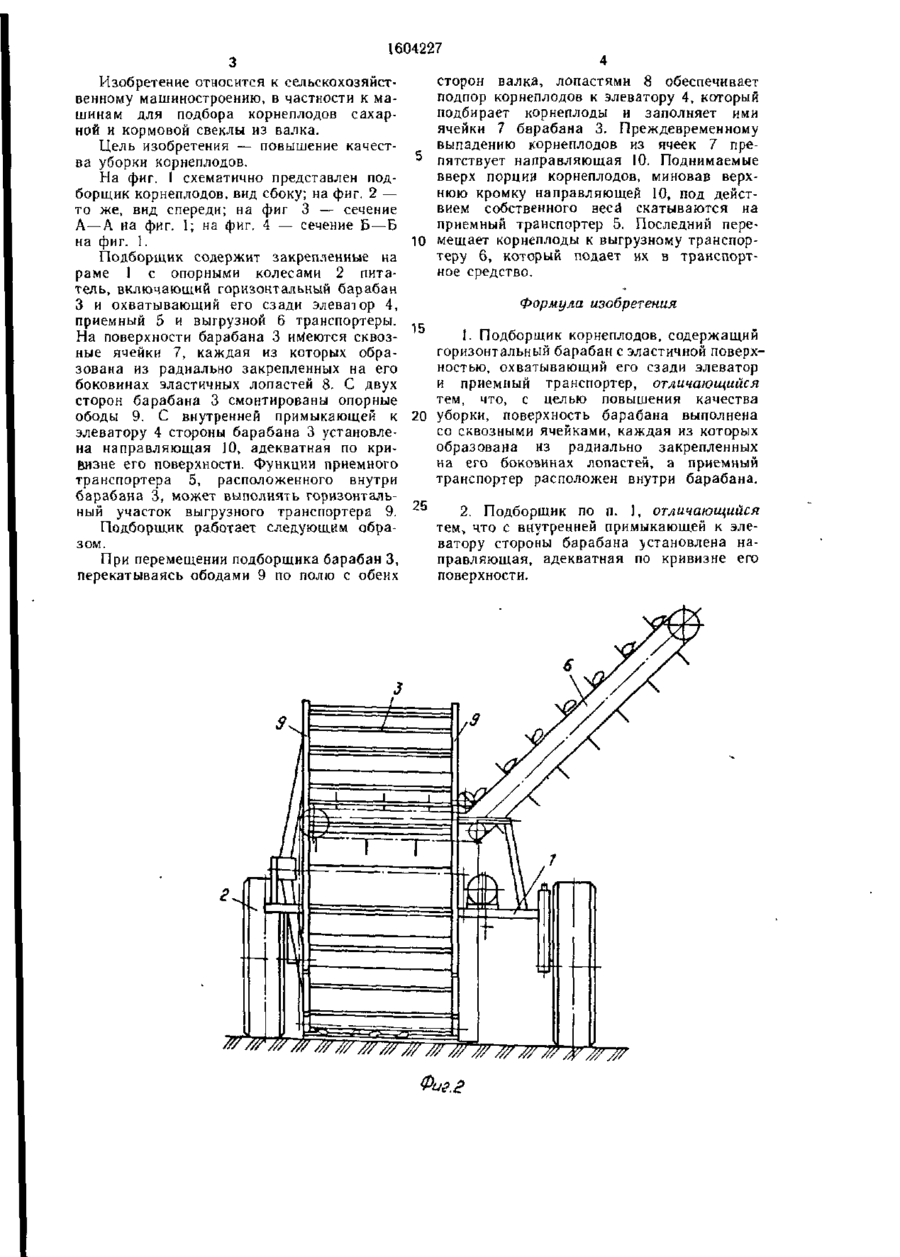

Изобретение относится к сельско хозяйственному машиностроению, в частное ти к машинам для подбора корнепло дов сахарной и кормовой свеклы Цель изобретения — повышение качества убор ки корнеплодов Подборщик содержит пи татель, включающий барабан 3 и охва тывающий его сзади элеватор 4 На поверхности барабана 3 имеются сквозные ячейки 7, каждая из которых образова на из радиально закрепленных на его бо ковинах эластичных лопастей 8 Внутри барабана смонтированы неподвижная направляющая 10 и приемный транспортер 5 В про цессе работы барабан 3 лопастями 8 обеспечивает подпор корнеплодов к элевато ру 4, который подбирает корнеплоды и заполняет ими ячейки 7 Миновав верхнюю кромку направляющей 10, корнеплоды скатываются с лопастей 8 на приемный транспортер 5 1 з п ф лы, 4 ил (Л с -ваяв ГС го 1604227 сторон валка» лопастями 8 обеспечивает Изобретение относится к сельскохозяйстподпор корнеплодов к элеватору 4, который венному машиностроению, в частности к маподбирает корнеплоды и заполняет ими шинам для подбора корнеплодов сахарячейки 7 барабана 3. Преждевременному ной и кормовой свеклы из валка. выпадению корнеплодов из ячеек 7 преЦель изобретения — повышение качест5 пятствует направляющая 10. Поднимаемые ва уборки корнеплодов. вверх порций корнеплодов, миновав верхНа фиг. 1 схематично представлен поднюю кромку направляющей 10, под дейстборщик корнеплодов, вид сбоку; на фиг. 2 — вием собственного веса" скатываются на то же, вид спереди; на фиг 3 — сечение приемный транспортер 5. Последний переА—А на фиг. 1; на фиг. 4 — сечение Б—Б на фиг. 1. 10 мещает корнеплоды к выгрузному транспортеру 6, который подает их в транспортПодборщик содержит закрепленные на ное средство. раме 1 с опорными колесами 2 питатель, включающий горизонтальный барабан 3 и охватывающий его сзади элеватор 4, Формула изобретения приемный 5 и выгрузной 6 транспортеры. На поверхности барабана 3 имеются сквозI. Подборщик корнеплодов, содержащий ные ячейки 7, каждая из которых обрагоризонтальный барабан с эластичной поверхзована из радиально закрепленных на его ностью, охватывающий его сзади элеватор боковинах эластичных лопастей 8. С двух и приемный транспортер, отличающийся сторон барабана 3 смонтированы опорные тем, что, с целью повышения качества ободы 9. С внутренней примыкающей к 20 уборки, поверхность барабана выполнена элеватору 4 стороны барабана 3 установлесо сквозными ячейками, каждая из которых образована из радиально закрепленных на направляющая 10, адекватная по кривизне его поверхности. Функции приемного на его боковинах лопастей, а приемный транспортера 5, расположенного внутри транспортер расположен внутри барабана. барабана 3, может выполнять горизонтальный участок выгрузного транспортера 9. 25 2. Подборщик по п. I, отличающийся тем, что с внутренней примыкающей к элеПодборщик работает следующим обраватору стороны барабана установлена назом. правляющая, адекватная по кривизне его При перемещении подборщика барабан 3, перекатываясь ободами 9 по полю с обеих поверхности. '" '//////// /У/ ////// W ////// 1604227 A ФигЗ Б-В ФигА Редактор Е Папп Заказ 3403 Составитель А Морозов Техред А Кравчук Корректор Л Пилипенко Тираж 461 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, л. 4/5 Производственно-издательский комбинат «Патент», г Ужгород, )л Гагарина, 101
