Валковий класифікатор

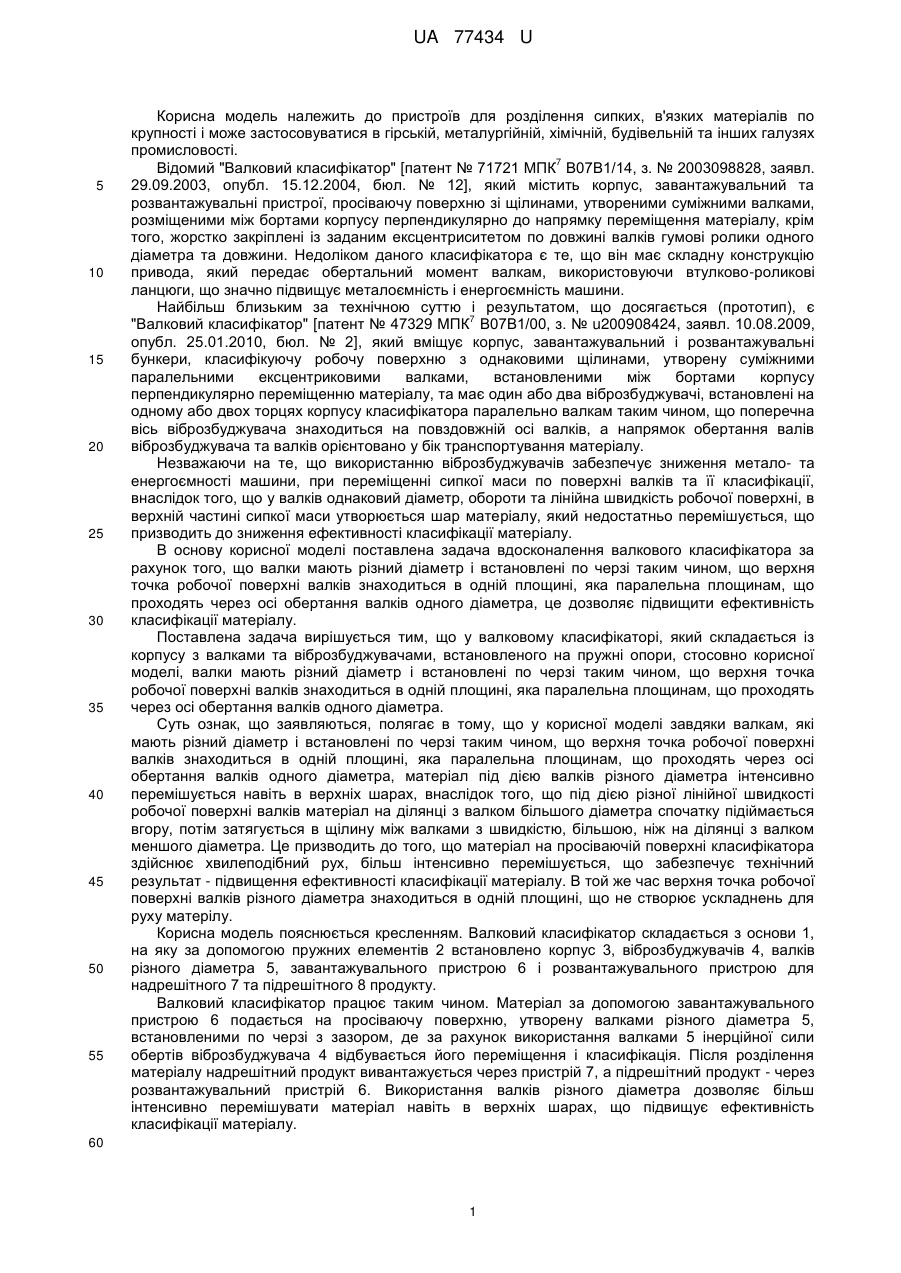

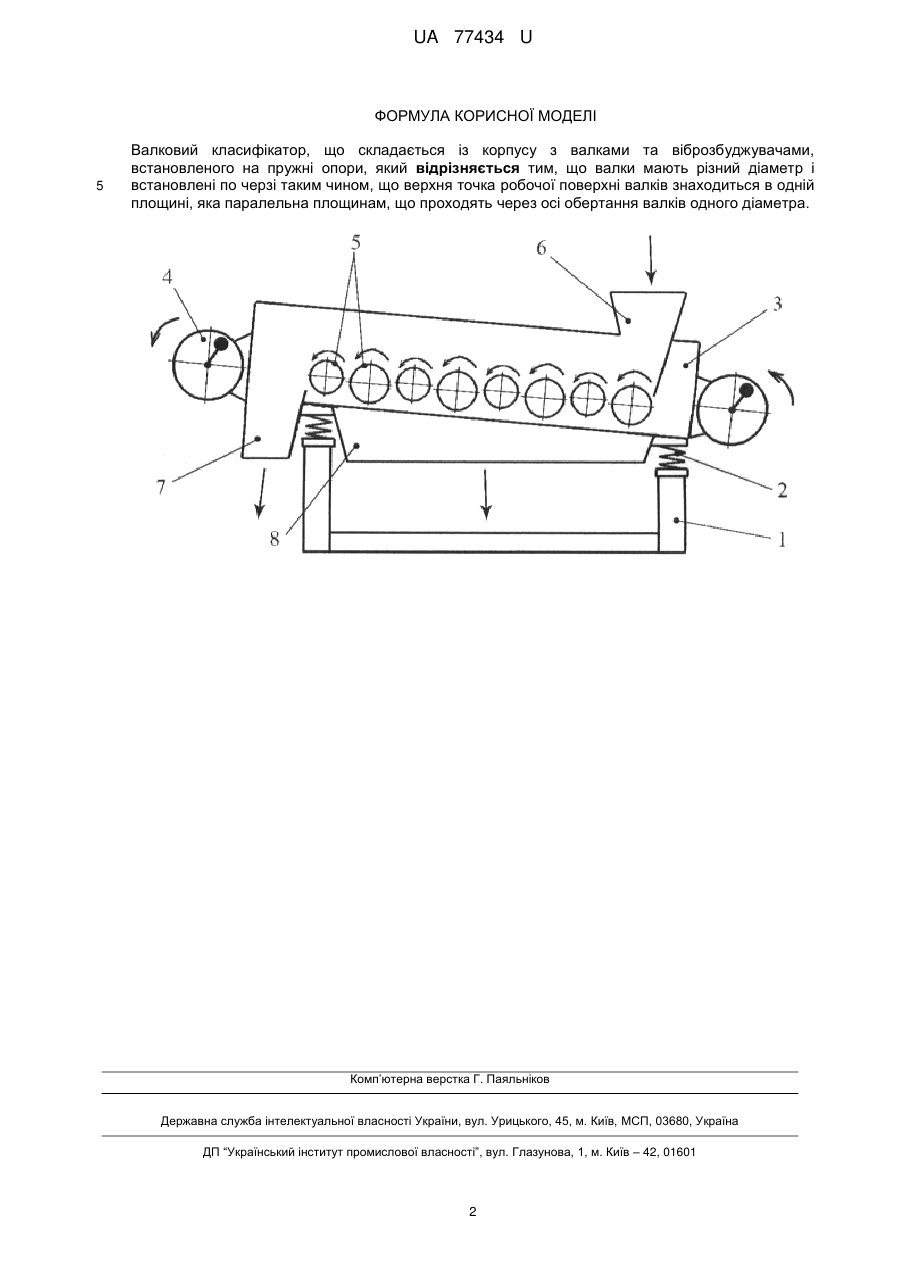

Реферат: UA 77434 U UA 77434 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для розділення сипких, в'язких матеріалів по крупності і може застосовуватися в гірській, металургійній, хімічній, будівельній та інших галузях промисловості. 7 Відомий "Валковий класифікатор" [патент № 71721 МПК В07В1/14, з. № 2003098828, заявл. 29.09.2003, опубл. 15.12.2004, бюл. № 12], який містить корпус, завантажувальний та розвантажувальні пристрої, просіваючу поверхню зі щілинами, утвореними суміжними валками, розміщеними між бортами корпусу перпендикулярно до напрямку переміщення матеріалу, крім того, жорстко закріплені із заданим ексцентриситетом по довжині валків гумові ролики одного діаметра та довжини. Недоліком даного класифікатора є те, що він має складну конструкцію привода, який передає обертальний момент валкам, використовуючи втулково-роликові ланцюги, що значно підвищує металоємність і енергоємність машини. Найбільш близьким за технічною суттю і результатом, що досягається (прототип), є 7 "Валковий класифікатор" [патент № 47329 МПК В07В1/00, з. № u200908424, заявл. 10.08.2009, опубл. 25.01.2010, бюл. № 2], який вміщує корпус, завантажувальний і розвантажувальні бункери, класифікуючу робочу поверхню з однаковими щілинами, утворену суміжними паралельними ексцентриковими валками, встановленими між бортами корпусу перпендикулярно переміщенню матеріалу, та має один або два віброзбуджувачі, встановлені на одному або двох торцях корпусу класифікатора паралельно валкам таким чином, що поперечна вісь віброзбуджувача знаходиться на повздовжній осі валків, а напрямок обертання валів віброзбуджувача та валків орієнтовано у бік транспортування матеріалу. Незважаючи на те, що використанню віброзбуджувачів забезпечує зниження метало- та енергоємності машини, при переміщенні сипкої маси по поверхні валків та її класифікації, внаслідок того, що у валків однаковий діаметр, обороти та лінійна швидкість робочої поверхні, в верхній частині сипкої маси утворюється шар матеріалу, який недостатньо перемішується, що призводить до зниження ефективності класифікації матеріалу. В основу корисної моделі поставлена задача вдосконалення валкового класифікатора за рахунок того, що валки мають різний діаметр і встановлені по черзі таким чином, що верхня точка робочої поверхні валків знаходиться в одній площині, яка паралельна площинам, що проходять через осі обертання валків одного діаметра, це дозволяє підвищити ефективність класифікації матеріалу. Поставлена задача вирішується тим, що у валковому класифікаторі, який складається із корпусу з валками та віброзбуджувачами, встановленого на пружні опори, стосовно корисної моделі, валки мають різний діаметр і встановлені по черзі таким чином, що верхня точка робочої поверхні валків знаходиться в одній площині, яка паралельна площинам, що проходять через осі обертання валків одного діаметра. Суть ознак, що заявляються, полягає в тому, що у корисної моделі завдяки валкам, які мають різний діаметр і встановлені по черзі таким чином, що верхня точка робочої поверхні валків знаходиться в одній площині, яка паралельна площинам, що проходять через осі обертання валків одного діаметра, матеріал під дією валків різного діаметра інтенсивно перемішується навіть в верхніх шарах, внаслідок того, що під дією різної лінійної швидкості робочої поверхні валків матеріал на ділянці з валком більшого діаметра спочатку підіймається вгору, потім затягується в щілину між валками з швидкістю, більшою, ніж на ділянці з валком меншого діаметра. Це призводить до того, що матеріал на просіваючій поверхні класифікатора здійснює хвилеподібний рух, більш інтенсивно перемішується, що забезпечує технічний результат - підвищення ефективності класифікації матеріалу. В той же час верхня точка робочої поверхні валків різного діаметра знаходиться в одній площині, що не створює ускладнень для руху матерілу. Корисна модель пояснюється кресленням. Валковий класифікатор складається з основи 1, на яку за допомогою пружних елементів 2 встановлено корпус 3, віброзбуджувачів 4, валків різного діаметра 5, завантажувального пристрою 6 і розвантажувального пристрою для надрешітного 7 та підрешiтного 8 продукту. Валковий класифікатор працює таким чином. Матеріал за допомогою завантажувального пристрою 6 подається на просіваючу поверхню, утворену валками різного діаметра 5, встановленими по черзі з зазором, де за рахунок використання валками 5 інерційної сили обертів віброзбуджувача 4 відбувається його переміщення і класифікація. Після розділення матеріалу надрешітний продукт вивантажується через пристрій 7, а підрешiтний продукт - через розвантажувальний пристрій 6. Використання валків різного діаметра дозволяє більш інтенсивно перемішувати матеріал навіть в верхніх шарах, що підвищує ефективність класифікації матеріалу. 60 1 UA 77434 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Валковий класифікатор, що складається із корпусу з валками та віброзбуджувачами, встановленого на пружні опори, який відрізняється тим, що валки мають різний діаметр і встановлені по черзі таким чином, що верхня точка робочої поверхні валків знаходиться в одній площині, яка паралельна площинам, що проходять через осі обертання валків одного діаметра. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
