B21B 31/02 — станини прокатних станів; опори валків

Номер патенту: 111361

Опубліковано: 10.11.2016

Автори: Белокуренко Павел Вікторович, Гончаренко Анжела Федорівна, Ростовський Сергій Костянтинович, Ростовський Костянтин Леонідович, Канунніков Ігор Михайлович

МПК: B21B 31/02, B21B 13/14

Мітки: прокатна, кліть

Формула / Реферат:

Прокатна кліть, що містить станини, два опорні валки з опорними подушками, два робочі валки з робочими подушками й гідроциліндри зміщення й перекосу робочих валків, яка відрізняється тим, що опорні подушки виконані з вилкоподібними виступами, в яких установлені гідроциліндри зміщення й перекосу робочих валків з можливістю взаємодії штоків з боковими поверхнями відповідних робочих подушок, крім того, відстань L від осі кожного гідроциліндра...

Номер патенту: 105591

Опубліковано: 25.03.2016

Автори: Білокуренко Павло Вікторович, Білокуренко Оксана Володимирівна, Ростовський Сергій Костянтинович

МПК: B21B 31/02

Мітки: переміщення, кліті, осьового, валків, прокатної, робочих, пристрій

Формула / Реферат:

Пристрій осьового переміщення робочих валків прокатної кліті, що містить напрямні на станині, встановлені в них повзуни з гідроциліндрами їх переміщення, засувки для осьової фіксації подушок робочих валків у вигляді двоплечих важелів, шарнірно змонтованих на повзунах, який відрізняється тим, що у кожному повзуні виконаний наскрізний поперечний паз під кутом до горизонтальної площини із внутрішньою циліндричною опорною поверхнею, крім того,...

Номер патенту: 94599

Опубліковано: 25.11.2014

Автори: Дьяченко Сергій Миколайович, Хворов Костянтин Миколайович

МПК: B21B 31/02, B21B 31/06

Мітки: опора, ковзання, ролика, прокатного

Формула / Реферат:

Опора ковзання прокатного ролика, що містить внутрішню і зовнішню втулки, яка відрізняється тим, що поверхня ковзання між втулками виконана у вигляді сфери з заданим радіусом, а зовнішня втулка містить дві частини з розніманням в площині, перпендикулярній осі прокатного ролика, при цьому між частинами зовнішньої втулки передбачений монтажно-регулювальний проміжок.

Номер патенту: 89721

Опубліковано: 25.04.2014

Автори: Савченко Олег Євгенович, Ростовський Костянтин Леонідович, Ростовський Сергій Костянтинович, Бортник Валерій Вікторович

МПК: B21B 31/07, B21B 31/02

Мітки: кліті, подушка, валка, прокатної

Формула / Реферат:

Подушка валка прокатної кліті, що містить тіло подушки, циліндричне розточення під втулку підшипникову, приймальні порожнини для мастила з боку бочки валка й з боку підведення/відведення мастила, які розташовані нижче найнижчої точки розточення під підшипникову втулку, та сполучні канали для сполучання приймальних порожнин з відповідними трубопроводами, яка відрізняється тим, що в тілі подушки приймальні порожнини для мастила виконані...

Номер патенту: 80650

Опубліковано: 10.06.2013

Автори: Васильєв Андрій Олександрович, Ніколаєв Віктор Олександрович, Мазур Валерій Леонідович

МПК: B21B 31/02

Мітки: валків, зміщенням, утворюючих, профілювання, осьовим, спосіб

Формула / Реферат:

Спосіб профілювання утворюючих валків з осьовим зміщенням, що включає виготовлення S-подібних профіліровок, який відрізняється тим, що S-подібну профіліровку валка виготовляють з різними радіусами кривизни лівого і правого країв бочки, відношення яких складає  (де  і

Номер патенту: 78018

Опубліковано: 11.03.2013

Автори: Вольвач Олександр Євгенійович, Чапський Сергій Анатолійович, Кисельов Олександр Григорович, Тершуков Михайло Валерійович, Голінко Володимир Миколайович, Одін Леонід Йосипович, Кулаченко Алла Аркадіївна, Тіунов Володимир Миколайович

МПК: B21B 31/02, B21B 1/22

Мітки: стана, кліті, робочої, типу, прокатного, закритого, станина

Формула / Реферат:

1. Станина закритого типу робочої кліті прокатного стана, що включає дві вертикальні стійки, а також верхню та нижню поперечини, причому висота поперечин становить 2,0-3,0 товщини вертикальних стійок, яка відрізняється тим, що верхня та нижня поперечини виконані шириною, що перевищує ширину станини по стійках, а кожна стійка має ділянки плавного потовщення в зонах, прилеглих до поперечин, при цьому найбільша ширина станини по потовщеннях...

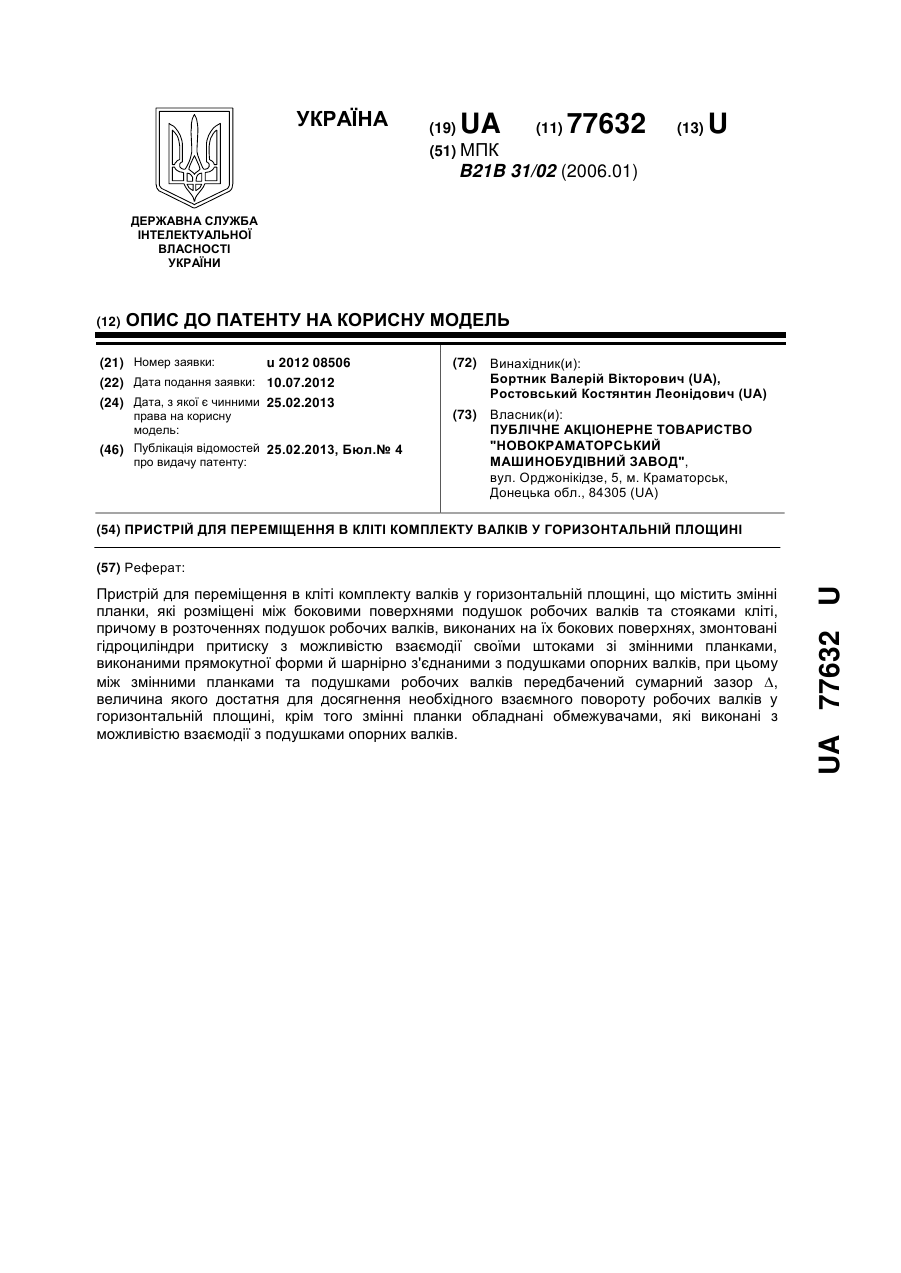

Номер патенту: 77632

Опубліковано: 25.02.2013

Автори: Ростовський Костянтин Леонідович, Бортник Валерій Вікторович

МПК: B21B 31/02

Мітки: кліті, комплекту, площині, горизонтальний, пристрій, валків, переміщення

Формула / Реферат:

Пристрій для переміщення в кліті комплекту валків у горизонтальній площині, що містить змінні планки, які розміщені між боковими поверхнями подушок робочих валків та стояками кліті, який відрізняється тим, що в розточеннях подушок робочих валків, виконаних на їх бокових поверхнях, змонтовані гідроциліндри притиску з можливістю взаємодії своїми штоками зі змінними планками, виконаними прямокутної форми й шарнірно з'єднаними з подушками...

Номер патенту: 76172

Опубліковано: 25.12.2012

Автори: Ніколаєв Віктор Олександрович, Ніколенко Андрій Георгійович, Васильєв Андрій Олександрович

МПК: B21B 31/02

Мітки: горизонтальному, штаб, зміщенні, спосіб, валків, робочих, прокатки

Формула / Реферат:

Спосіб прокатки штаб при горизонтальному зміщенні робочих валків щодо осі опорних валків в протилежному напрямку, який відрізняється тим, що прокатку штаб виконують при горизонтальному зміщенні осей кожного робочого валка на величину, рівну e/ld=0,1…0,3 (e - величина зміщення осі робочого валка; ld - довжина дуги контакту).

Номер патенту: 76093

Опубліковано: 25.12.2012

Автори: Васильєв Олександр Геннадійович, Ніколенко Андрій Георгійович, Мацко Сергій Володимирович, Ніколаєв Віктор Олександрович, Жученко Станіслав Вікторович, Васильєв Андрій Олександрович

МПК: B21B 31/02

Мітки: кліті, кварто, спосіб, валків, установки, робочих

Формула / Реферат:

Спосіб установки робочих валків в кліті кварто, що включає установку одного опуклого, а другого циліндричного (увігнутого) робочих валків, який відрізняється тим, що розташування опуклого і циліндричного (увігнутого) робочих валків між перевалками опорних валків періодично змінюють на протилежне відносно верхнього і нижнього опорних валків.

Номер патенту: 76090

Опубліковано: 25.12.2012

Автори: Ніколаєв Віктор Олександрович, Васильєв Андрій Олександрович, Ніколенко Андрій Георгійович, Мацко Сергій Володимирович

МПК: B21B 31/02

Мітки: пристрій, валків, прогину, регулювання

Формула / Реферат:

Пристрій для регулювання прогину валків, що включає подушки робочих валків, гідроциліндри з плунжерами, убудованими в подушки нижнього робочого валка, який відрізняється тим, що гідроциліндри з плунжерами убудовані в подушки нижнього валка зі зміщенням відносно осей шийок валка і при цьому на нижню поверхню подушки верхнього валка жорстко встановлюють накладку зі сферичною (параболічною) формою опорної поверхні.

Номер патенту: 75416

Опубліковано: 26.11.2012

Автори: Чижик Володимир Васильович, Титаренко Олександр Іванович, Голинко Володимир Миколаєвич, Козлов Павло Миколайович, Чапський Сергій Анатолійович

МПК: B21B 31/04, B21B 31/02

Мітки: закритого, станина, типу, кліті, стана, прокатного

Формула / Реферат:

Станина закритого типу для кліті прокатного стана, яка складається з горизонтально розташованих верхньої й нижньої поперечок, між якими розміщені та нерозривно до них приєднані два вертикальних стояка, яка відрізняється тим, що на кожному торці верхньої поперечки виконана пара рознесених по висоті консолей, з'єднаних стяжкою з можливістю регулювання сили її тиску на консолі, а також виконаний плавний перехід висоти кожної нижньої консолі з...

Номер патенту: 72329

Опубліковано: 10.08.2012

Автори: Мацко Сергій Володимирович, Жученко Станіслав Вікторович, Ніколаєв Віктор Олександрович, Ніколенко Андрій Георгійович, Васильєв Олександр Геннадійович

МПК: B21B 31/02

Мітки: робочого, прогину, валка, регулювання, спосіб

Формула / Реферат:

Спосіб регулювання прогину робочого валка, який включає робочі і опорні валки з подушками, гідроциліндри для противигину робочих валків, що встановлені у подушках нижнього робочого валка, та систему подачі рідини (мастила) високого тиску, який відрізняється тим, що тиск рідини гідросистеми (мастила) в плунжері з боку входу штаби в валки в процесі прокатки змінюють в межах

Номер патенту: 62725

Опубліковано: 12.09.2011

Автори: Ніколаєв Віктор Олександрович, Васильєв Олександр Геннадійович, Кривцов Андрій Іванович, Путнокі Олександр Юліусович, Панченко Вячеслав Станіславович

МПК: B21B 31/02

Мітки: кліті, прокатної, валок

Формула / Реферат:

Валок прокатної кліті з конусно-опуклим профілем твірної бочки, який відрізняється тим, що середня ділянка бочки довжиною, рівною α/L = 0,4-0,6 виконана опуклою з параболічною формою, з величиною опуклості fH/D = 0,001-0, 004.

Номер патенту: 62723

Опубліковано: 12.09.2011

Автори: Васильєв Олександр Геннадійович, Ніколаєв Віктор Олександрович, Васильєв Станіслав Олександрович, Путнокі Олександр Юліусович, Ніколенко Андрій Георгійович

МПК: B21B 31/02

Мітки: валковий, вузол, кліті, кварто

Формула / Реферат:

Валковий вузол кліті кварто, що включає робочі і опорні валки з подушками і зміщенням осей робочих валків відносно осі опорних валків, який відрізняється тим, що осі робочих валків зміщені відносно осі опорних валків в протилежному напрямі.

Номер патенту: 61095

Опубліковано: 11.07.2011

Автори: Васильєв Олександр Геннадійович, Ніколаєв Віктор Олександрович

МПК: B21B 31/02

Мітки: пристрій, подушок, кварто, кліті, клиновий, валків

Формула / Реферат:

Клиновий пристрій подушок валків кліті кварто, який включає робочі та опорні валки, їх подушки, плунжери гідравлічного пристрою врівноважування, які встановлено в подушці нижнього робочого валка, який відрізняється тим, що в нижній частині подушки верхнього робочого валка виконано скоси з кутом нахилу , які контактують з рухомими клинами, що мають такий же кут нахилу...
