Пристрій для витискування вмісту тюбика

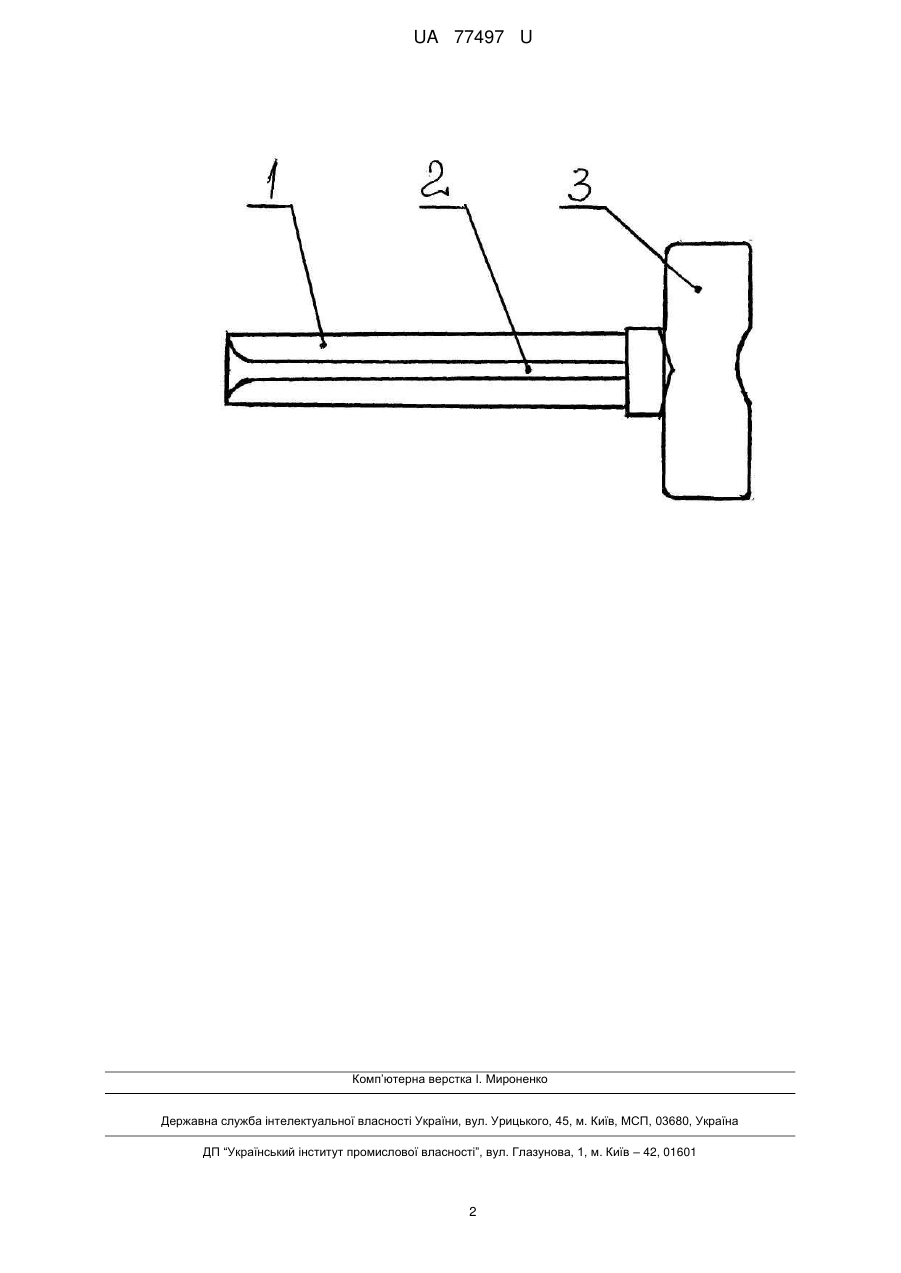

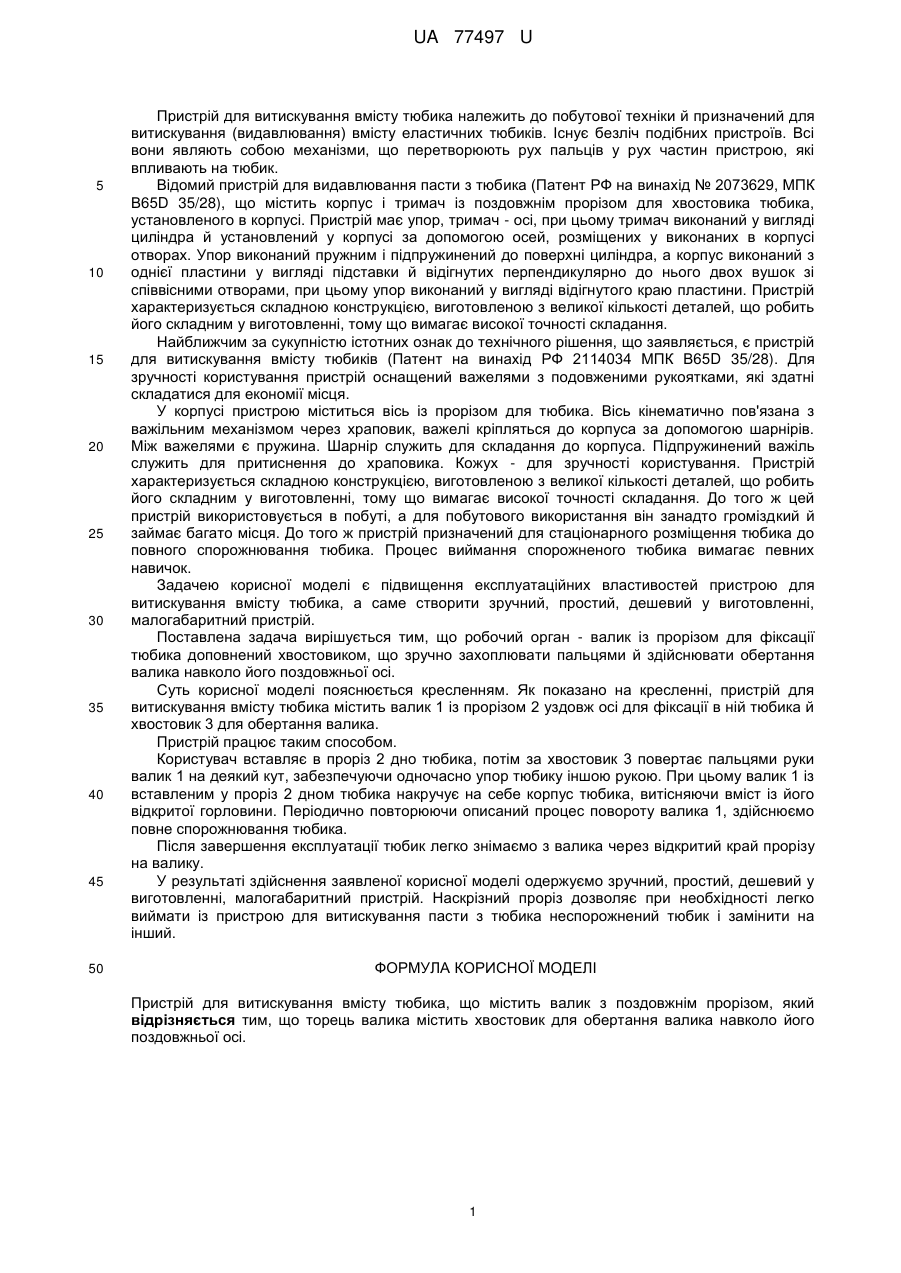

Реферат: UA 77497 U UA 77497 U 5 10 15 20 25 30 35 40 45 50 Пристрій для витискування вмісту тюбика належить до побутової техніки й призначений для витискування (видавлювання) вмісту еластичних тюбиків. Існує безліч подібних пристроїв. Всі вони являють собою механізми, що перетворюють рух пальців у рух частин пристрою, які впливають на тюбик. Відомий пристрій для видавлювання пасти з тюбика (Патент РФ на винахід № 2073629, МПК В65D 35/28), що містить корпус і тримач із поздовжнім прорізом для хвостовика тюбика, установленого в корпусі. Пристрій має упор, тримач - осі, при цьому тримач виконаний у вигляді циліндра й установлений у корпусі за допомогою осей, розміщених у виконаних в корпусі отворах. Упор виконаний пружним і підпружинений до поверхні циліндра, а корпус виконаний з однієї пластини у вигляді підставки й відігнутих перпендикулярно до нього двох вушок зі співвісними отворами, при цьому упор виконаний у вигляді відігнутого краю пластини. Пристрій характеризується складною конструкцією, виготовленою з великої кількості деталей, що робить його складним у виготовленні, тому що вимагає високої точності складання. Найближчим за сукупністю істотних ознак до технічного рішення, що заявляється, є пристрій для витискування вмісту тюбиків (Патент на винахід РФ 2114034 МПК В65D 35/28). Для зручності користування пристрій оснащений важелями з подовженими рукоятками, які здатні складатися для економії місця. У корпусі пристрою міститься вісь із прорізом для тюбика. Вісь кінематично пов'язана з важільним механізмом через храповик, важелі кріпляться до корпуса за допомогою шарнірів. Між важелями є пружина. Шарнір служить для складання до корпуса. Підпружинений важіль служить для притиснення до храповика. Кожух - для зручності користування. Пристрій характеризується складною конструкцією, виготовленою з великої кількості деталей, що робить його складним у виготовленні, тому що вимагає високої точності складання. До того ж цей пристрій використовується в побуті, а для побутового використання він занадто громіздкий й займає багато місця. До того ж пристрій призначений для стаціонарного розміщення тюбика до повного спорожнювання тюбика. Процес виймання спорожненого тюбика вимагає певних навичок. Задачею корисної моделі є підвищення експлуатаційних властивостей пристрою для витискування вмісту тюбика, а саме створити зручний, простий, дешевий у виготовленні, малогабаритний пристрій. Поставлена задача вирішується тим, що робочий орган - валик із прорізом для фіксації тюбика доповнений хвостовиком, що зручно захоплювати пальцями й здійснювати обертання валика навколо його поздовжньої осі. Суть корисної моделі пояснюється кресленням. Як показано на кресленні, пристрій для витискування вмісту тюбика містить валик 1 із прорізом 2 уздовж осі для фіксації в ній тюбика й хвостовик 3 для обертання валика. Пристрій працює таким способом. Користувач вставляє в проріз 2 дно тюбика, потім за хвостовик 3 повертає пальцями руки валик 1 на деякий кут, забезпечуючи одночасно упор тюбику іншою рукою. При цьому валик 1 із вставленим у проріз 2 дном тюбика накручує на себе корпус тюбика, витісняючи вміст із його відкритої горловини. Періодично повторюючи описаний процес повороту валика 1, здійснюємо повне спорожнювання тюбика. Після завершення експлуатації тюбик легко знімаємо з валика через відкритий край прорізу на валику. У результаті здійснення заявленої корисної моделі одержуємо зручний, простий, дешевий у виготовленні, малогабаритний пристрій. Наскрізний проріз дозволяє при необхідності легко виймати із пристрою для витискування пасти з тюбика неспорожнений тюбик і замінити на інший. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для витискування вмісту тюбика, що містить валик з поздовжнім прорізом, який відрізняється тим, що торець валика містить хвостовик для обертання валика навколо його поздовжньої осі. 1 UA 77497 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
