Двері

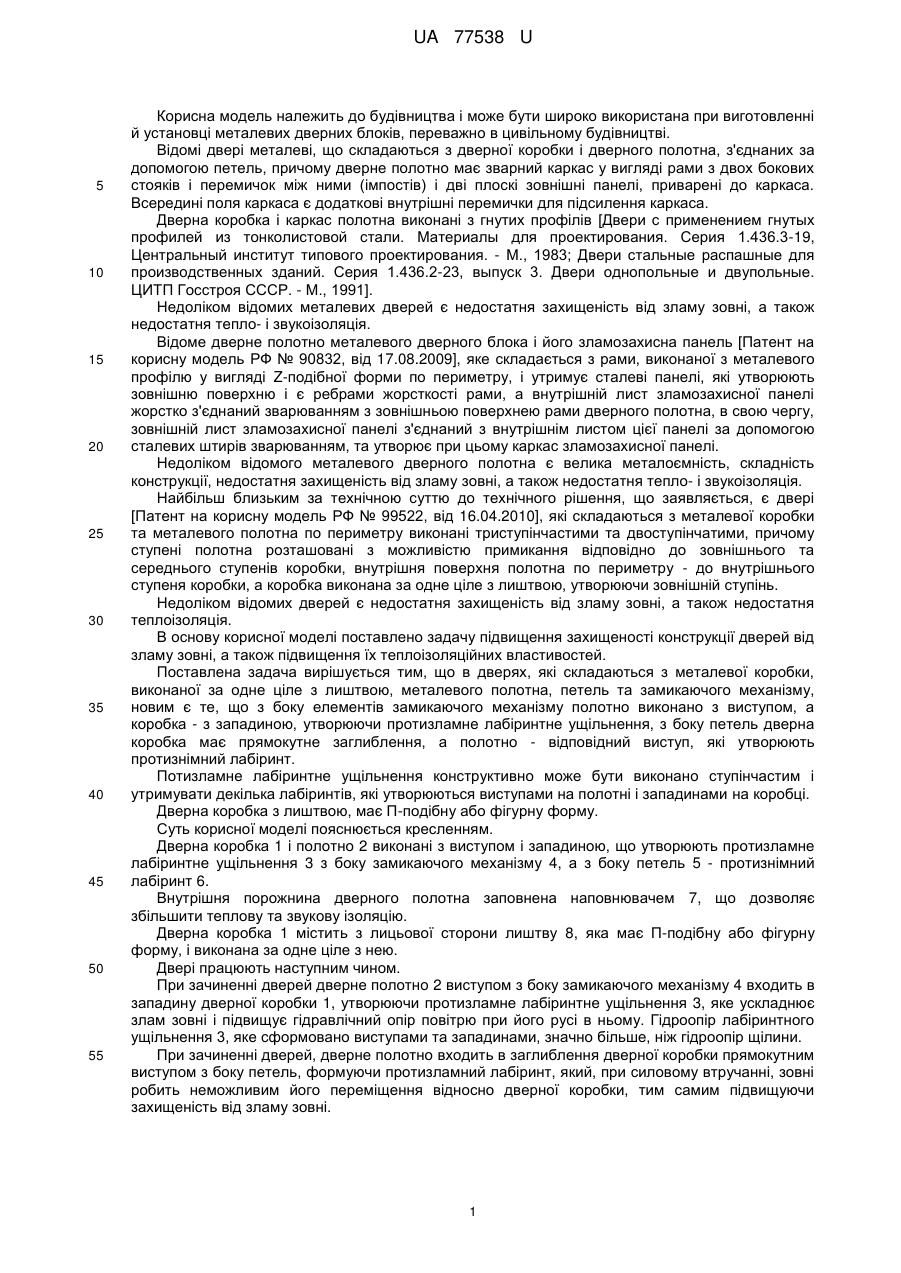

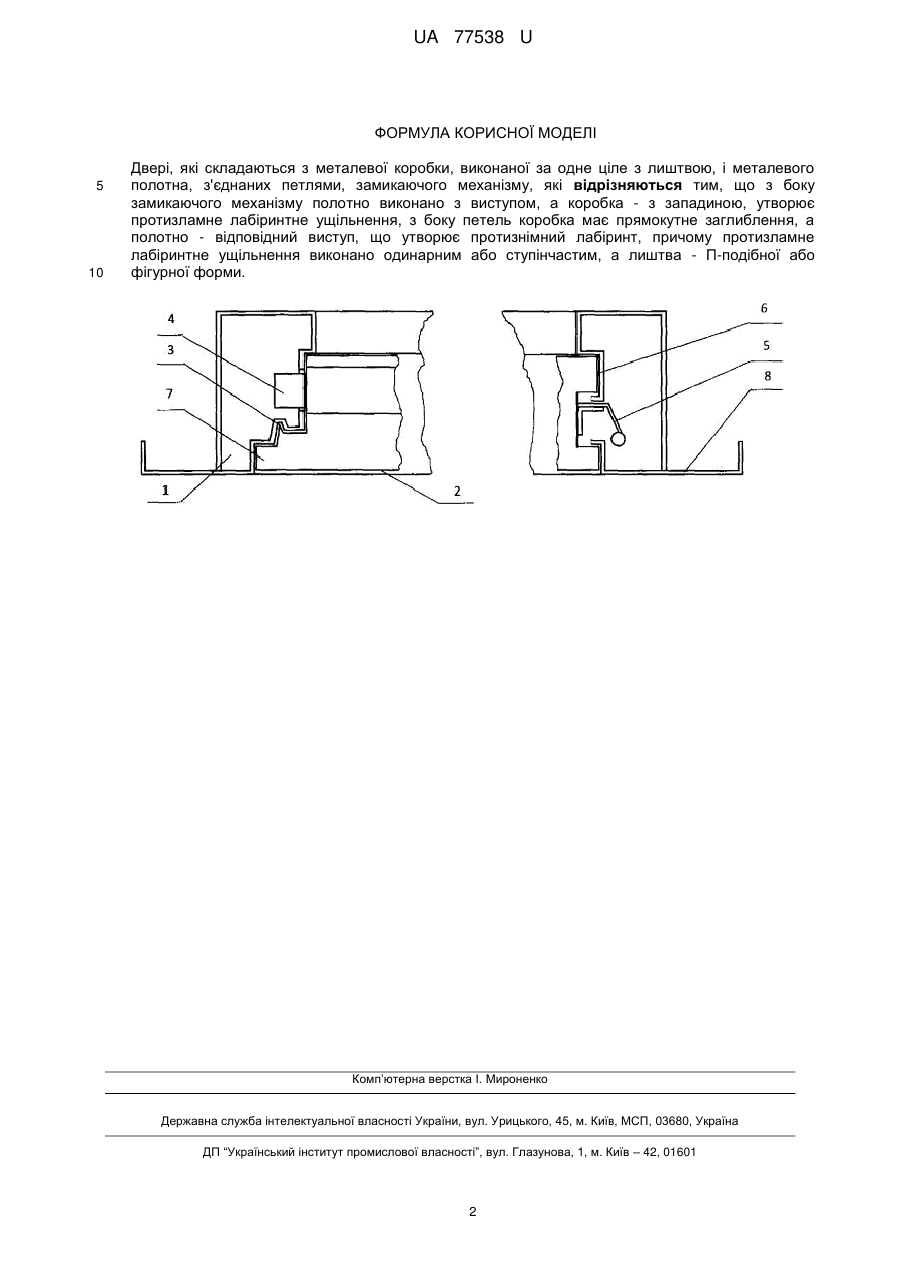

Реферат: UA 77538 U UA 77538 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути широко використана при виготовленні й установці металевих дверних блоків, переважно в цивільному будівництві. Відомі двері металеві, що складаються з дверної коробки і дверного полотна, з'єднаних за допомогою петель, причому дверне полотно має зварний каркас у вигляді рами з двох бокових стояків і перемичок між ними (імпостів) і дві плоскі зовнішні панелі, приварені до каркаса. Всередині поля каркаса є додаткові внутрішні перемички для підсилення каркаса. Дверна коробка і каркас полотна виконані з гнутих профілів [Двери с применением гнутых профилей из тонколистовой стали. Материалы для проектирования. Серия 1.436.3-19, Центральный институт типового проектирования. - М., 1983; Двери стальные распашные для производственных зданий. Серия 1.436.2-23, выпуск 3. Двери однопольные и двупольные. ЦИТП Госстроя СССР. - М., 1991]. Недоліком відомих металевих дверей є недостатня захищеність від зламу зовні, а також недостатня тепло- і звукоізоляція. Відоме дверне полотно металевого дверного блока і його зламозахисна панель [Патент на корисну модель РФ № 90832, від 17.08.2009], яке складається з рами, виконаної з металевого профілю у вигляді Z-подібної форми по периметру, і утримує сталеві панелі, які утворюють зовнішню поверхню і є ребрами жорсткості рами, а внутрішній лист зламозахисної панелі жорстко з'єднаний зварюванням з зовнішньою поверхнею рами дверного полотна, в свою чергу, зовнішній лист зламозахисної панелі з'єднаний з внутрішнім листом цієї панелі за допомогою сталевих штирів зварюванням, та утворює при цьому каркас зламозахисної панелі. Недоліком відомого металевого дверного полотна є велика металоємність, складність конструкції, недостатня захищеність від зламу зовні, а також недостатня тепло- і звукоізоляція. Найбільш близьким за технічною суттю до технічного рішення, що заявляється, є двері [Патент на корисну модель РФ № 99522, від 16.04.2010], які складаються з металевої коробки та металевого полотна по периметру виконані триступінчастими та двоступінчатими, причому ступені полотна розташовані з можливістю примикання відповідно до зовнішнього та середнього ступенів коробки, внутрішня поверхня полотна по периметру - до внутрішнього ступеня коробки, а коробка виконана за одне ціле з лиштвою, утворюючи зовнішній ступінь. Недоліком відомих дверей є недостатня захищеність від зламу зовні, а також недостатня теплоізоляція. В основу корисної моделі поставлено задачу підвищення захищеності конструкції дверей від зламу зовні, а також підвищення їх теплоізоляційних властивостей. Поставлена задача вирішується тим, що в дверях, які складаються з металевої коробки, виконаної за одне ціле з лиштвою, металевого полотна, петель та замикаючого механізму, новим є те, що з боку елементів замикаючого механізму полотно виконано з виступом, а коробка - з западиною, утворюючи протизламне лабіринтне ущільнення, з боку петель дверна коробка має прямокутне заглиблення, а полотно - відповідний виступ, які утворюють протизнімний лабіринт. Потизламне лабіринтне ущільнення конструктивно може бути виконано ступінчастим і утримувати декілька лабіринтів, які утворюються виступами на полотні і западинами на коробці. Дверна коробка з лиштвою, має П-подібну або фігурну форму. Суть корисної моделі пояснюється кресленням. Дверна коробка 1 і полотно 2 виконані з виступом і западиною, що утворюють протизламне лабіринтне ущільнення 3 з боку замикаючого механізму 4, а з боку петель 5 - протизнімний лабіринт 6. Внутрішня порожнина дверного полотна заповнена наповнювачем 7, що дозволяє збільшити теплову та звукову ізоляцію. Дверна коробка 1 містить з лицьової сторони лиштву 8, яка має П-подібну або фігурну форму, і виконана за одне ціле з нею. Двері працюють наступним чином. При зачиненні дверей дверне полотно 2 виступом з боку замикаючого механізму 4 входить в западину дверної коробки 1, утворюючи протизламне лабіринтне ущільнення 3, яке ускладнює злам зовні і підвищує гідравлічний опір повітрю при його русі в ньому. Гідроопір лабіринтного ущільнення 3, яке сформовано виступами та западинами, значно більше, ніж гідроопір щілини. При зачиненні дверей, дверне полотно входить в заглиблення дверної коробки прямокутним виступом з боку петель, формуючи протизламний лабіринт, який, при силовому втручанні, зовні робить неможливим його переміщення відносно дверної коробки, тим самим підвищуючи захищеність від зламу зовні. 1 UA 77538 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Двері, які складаються з металевої коробки, виконаної за одне ціле з лиштвою, і металевого полотна, з'єднаних петлями, замикаючого механізму, які відрізняються тим, що з боку замикаючого механізму полотно виконано з виступом, а коробка - з западиною, утворює протизламне лабіринтне ущільнення, з боку петель коробка має прямокутне заглиблення, а полотно - відповідний виступ, що утворює протизнімний лабіринт, причому протизламне лабіринтне ущільнення виконано одинарним або ступінчастим, а лиштва - П-подібної або фігурної форми. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
