Двері металеві

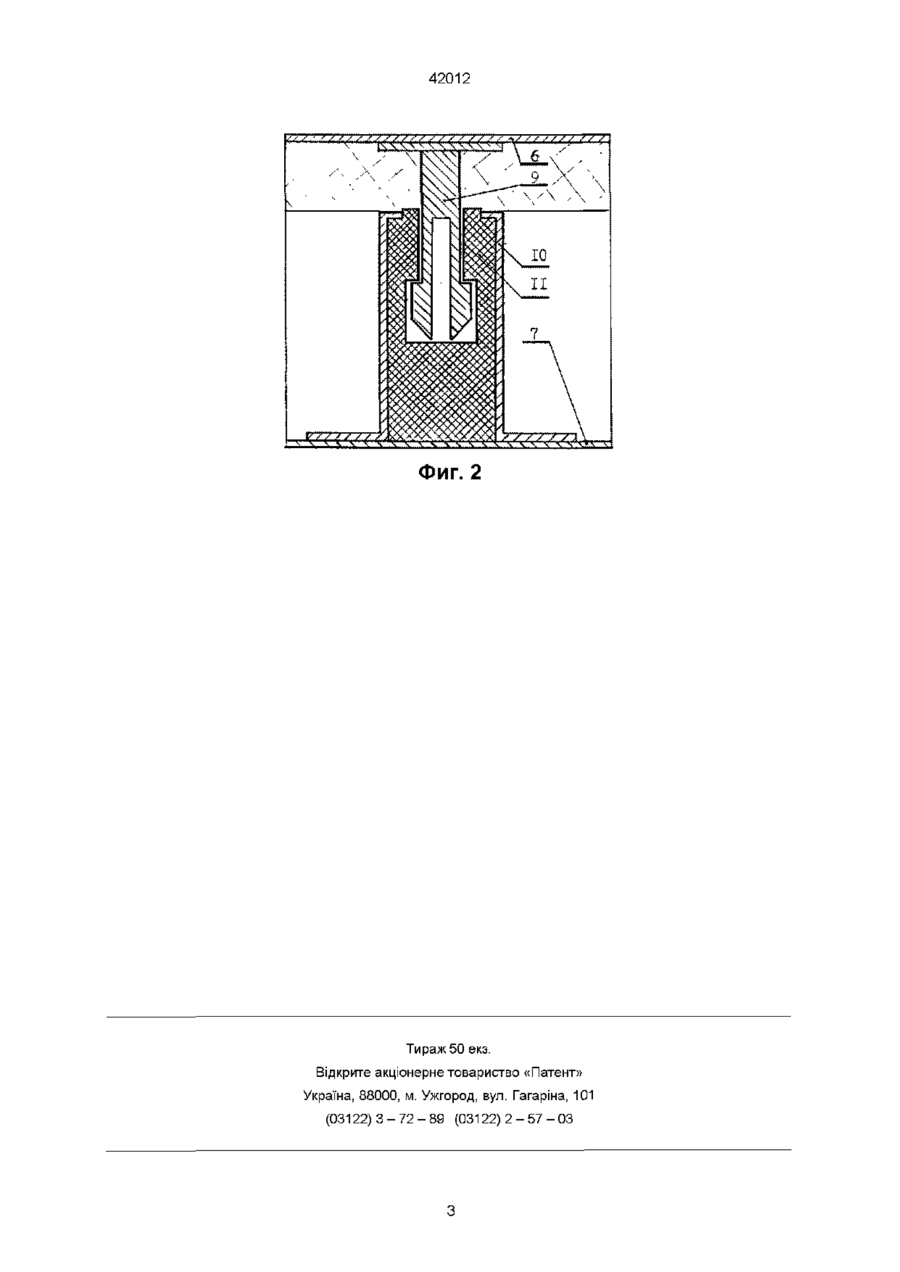

Дверь металлическая, включающая коробку и дверное полотно, коробка выштампована из проката тонколистового с отверстиями для анкеровки и крепления деталей петель и замков и имеет П образный выступ в зоне прилегания, дверного полотна, а дверное полотно выполнено из штам пованных реек из проката тонколистового и двустороннего покрытия из него с углублениями и отверстиями для крепления деталей петель и замка, отличающаяся тем, что дверная коробка и дверное полотно выполнены из раздельных внутренних и наружных частей, которые соединены между собой с разрывом и при этом наружная честь дверной коробки находится в зоне прилегания наружной части дверного полотна, внутренняя часть дверной коробки - находится в зоне прилегания внутренней части дверного полотна, а места разрывов между внутренними и наружными частями дверной коробки и дверного полотна находятся в одной или нескольких параллельных вертикальных плоскостях Изобретение относится к строительству, а именно к конструкциям металлических дверей, используемых в зданиях и сооружениях для защиты от несанкционированного вторжения в квартиры, коттеджи, офисы и другие помещения с одновременным резким повышением теплосопротивления и огнестойкости Известны двери металлические для защиты от несанкционированного вторжения квартир, офисов, являющиеся прототипом изобретения, которые включают коробку и дверное полотно Коробка выштампована из проката тонколистового с отверстиями для анкеровки и крепления деталей петель замков и имеет П-образный выступ в зоне прилегания дверного полотна Дверное полотно имеет замкнутый сварной каркас, состоящий из штампованных реек из проката тонколистового и двустороннего покрытия из него с углублениями и отверстиями для крепления деталей петель и замка Одним из важнейших недостатков этих дверей является их низкое теплосопротивление, так как конструкция имеет замкнутый (сплошной) сварной каркас и тепло изнутри помещения (например, коттеджа, дома или квартиры) через лист покрытия дверного полотна и через стойки и ригеля дверной коробки, находящиеся внутри помещения вследствие высокой теплопроводности стали отбирается на лист покрытия дверного полотна и на стойки и ригеля дверной коробки, находящиеся снаружи и передается окружающей среде Низкое теплосопротивление (высокая теплопроводность) снижает огнестойкость-передача тепла фактически осуществляется на обе стороны дверного полотна и коробки, то есть обе стороны дверей вступают в контакт с огнем практически одновременно, без временного интервала Кроме того, известная конструкция дверей металлических обуславливала ведение сварочных работ на лицевых поверхностях дверного полотна, что ухудшало декоративные качества и требовало трудоемкой зачистки и шпатлевки его по периметру с обеих сторон В основу изобретения положена задача создать такие металлические двери, в которых путем изменения конструкции дверной коробки и дверного полотна достигается резкое увеличение теплосопротивления и огнестойкости, кроме того, отсутствует необходимость зачистки и шпатлевки с повышением декоративных свойств Задача решается тем, что предложены металлические двери, включающие коробку и дверное полотно, у которых коробка выштампована из проката тонколистового с отверстиями для анкеровки и крепления деталей петель и замков и имеет П-образный выступ в зоне прилегания дверного полотна, а дверное полотно выполнено из штампованных реек и двустороннего покрытия из проката тонколистового с углублениями и отверстиями для крепления деталей петель и замка в ко Зоя О 42012 торых, согласно изобретению, дверная коробка и дверное полотно выполнены из раздельных внутренних и наружных частей, которые соединены между собой с разрывом и при этом наружная часть дверной коробки находится в зоне прилегания наружной части дверного полотна, внутренняя часть дверной коробки находится в зоне прилегания внутренней части дверного полотна, а места разрывов между внутренними и наружными частями дверной коробки и дверного полотна находятся в одной или нескольких параллельных вертикальных плоскостях Совокупность указанных существенных признаков изобретения позволяет достигнуть необходимого технического результата наружные и внутренние части дверного полотна и дверной коробки соединены между собой, например, при помощи защелок, имеют разрывы, находящиеся в одной или нескольких параллельных вертикальных плоскостях, заполненные теплоизоляцией, которые резко увеличивают теплосопротивления металлических дверей и их огнестойкость, при этом соединение нескольких частей дверного полотна исключает сварочные работы на лицевых поверхностях дверного полотна, трудоемкую зачистку и шпатлевку с одновременным улучшением декоративных качеств дверей Изобретение поясняется чертежом, где обозначено - на фиг 1 - сечение дверной коробки и дверного полотна горизонтальной плоскостью, показывающее вариант дверной коробки и дверного полотна, выполненных из раздельных внутренних и наружных частей, которые изнутри соединены между собой с разрывом, - на фиг 2 - фрагмент того же сечения, показывающий в увеличенном виде вариант крепления наружной и внутренней частей дверного полотна методом защелки Двери металлические включают в себя дверную коробку, состоящую из наружной частистойки 1, внутренней части-стойки 2, разрыв между ними заполнен негорючим теплоизоляционным профилем 3, создающим высокое теплосопротивление Стойки 1 и 2 соединены по всему периметру болтами 4, теплоизоляция которых от стоек обеспечена вкладышами 5, также имеющими высокое теплосопротивление Дверное полотно выполнено также из наружной 6 и внутренней 7 частей, соединенных по периметру, например, защелками 8, а по остальной площади - защелками 9 Высокое теплосопротивление между головками защелок 8 и 9, решеткой 10 и внутренней частью 7 дверного полотна обеспечивается изоляцией 11 Высокое теплосопротивление разрыва между наружной частью дверного полотна 6 и решеткой 10, закрепленной к внутренней части 7 обеспечивается специальными теплоизоляционными матами 12 По контуру разрыв между наружной 6 и внутренней 7 частями дверного полотна заполнен теплоизоляционным профилем 13, также создающим высокое теплосопротивление Из чертежа фиг 1 видно, что места разрывов между внутренними и наружными частями дверного полотна и дверной коробки по всему периметру находятся в одной, а могут находиться и в нескольких параллельных вертикальных плоскостях В предложенной конструкции дверей металлических достигается резкое увеличение теплосопротивления и огнестойкости дверного полотна и дверной коробки, при этом соединение нескольких частей дверного полотна исключает сварочные работы, зачистку и шпатлевку на лицевых поверхностях, что улучшает декоративные качества дверей „\ \ >. \ Ч V \У Фиг. 1 42012 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
