Двері металеві

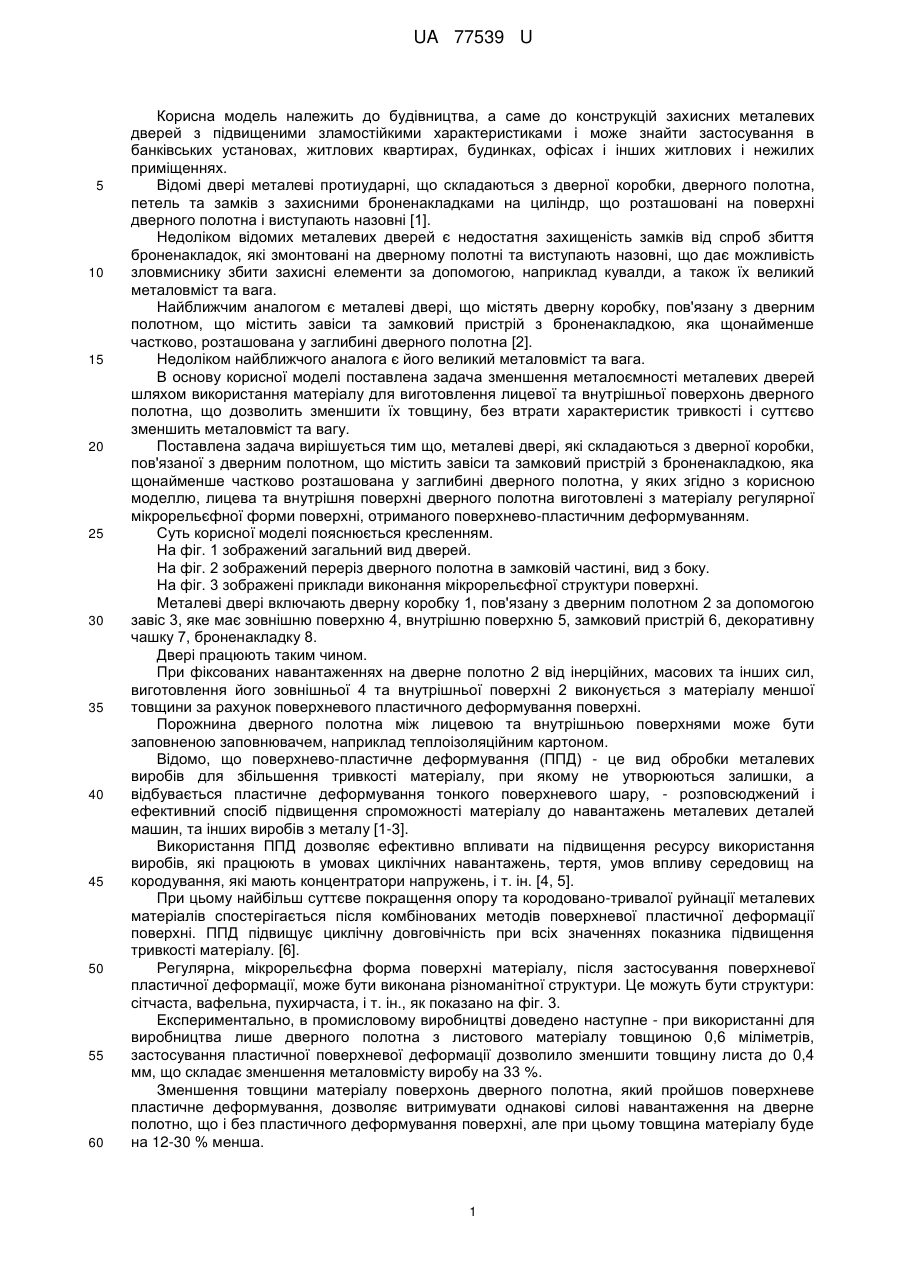

Реферат: UA 77539 U UA 77539 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до конструкцій захисних металевих дверей з підвищеними зламостійкими характеристиками і може знайти застосування в банківських установах, житлових квартирах, будинках, офісах і інших житлових і нежилих приміщеннях. Відомі двері металеві протиударні, що складаються з дверної коробки, дверного полотна, петель та замків з захисними броненакладками на циліндр, що розташовані на поверхні дверного полотна і виступають назовні [1]. Недоліком відомих металевих дверей є недостатня захищеність замків від спроб збиття броненакладок, які змонтовані на дверному полотні та виступають назовні, що дає можливість зловмиснику збити захисні елементи за допомогою, наприклад кувалди, а також їх великий металовміст та вага. Найближчим аналогом є металеві двері, що містять дверну коробку, пов'язану з дверним полотном, що містить завіси та замковий пристрій з броненакладкою, яка щонайменше частково, розташована у заглибині дверного полотна [2]. Недоліком найближчого аналога є його великий металовміст та вага. В основу корисної моделі поставлена задача зменшення металоємності металевих дверей шляхом використання матеріалу для виготовлення лицевої та внутрішньої поверхонь дверного полотна, що дозволить зменшити їх товщину, без втрати характеристик тривкості і суттєво зменшить металовміст та вагу. Поставлена задача вирішується тим що, металеві двері, які складаються з дверної коробки, пов'язаної з дверним полотном, що містить завіси та замковий пристрій з броненакладкою, яка щонайменше частково розташована у заглибині дверного полотна, у яких згідно з корисною моделлю, лицева та внутрішня поверхні дверного полотна виготовлені з матеріалу регулярної мікрорельєфної форми поверхні, отриманого поверхнево-пластичним деформуванням. Суть корисної моделі пояснюється кресленням. На фіг. 1 зображений загальний вид дверей. На фіг. 2 зображений переріз дверного полотна в замковій частині, вид з боку. На фіг. 3 зображені приклади виконання мікрорельєфної структури поверхні. Металеві двері включають дверну коробку 1, пов'язану з дверним полотном 2 за допомогою завіс 3, яке має зовнішню поверхню 4, внутрішню поверхню 5, замковий пристрій 6, декоративну чашку 7, броненакладку 8. Двері працюють таким чином. При фіксованих навантаженнях на дверне полотно 2 від інерційних, масових та інших сил, виготовлення його зовнішньої 4 та внутрішньої поверхні 2 виконується з матеріалу меншої товщини за рахунок поверхневого пластичного деформування поверхні. Порожнина дверного полотна між лицевою та внутрішньою поверхнями може бути заповненою заповнювачем, наприклад теплоізоляційним картоном. Відомо, що поверхнево-пластичне деформування (ППД) - це вид обробки металевих виробів для збільшення тривкості матеріалу, при якому не утворюються залишки, а відбувається пластичне деформування тонкого поверхневого шару, - розповсюджений і ефективний спосіб підвищення спроможності матеріалу до навантажень металевих деталей машин, та інших виробів з металу [1-3]. Використання ППД дозволяє ефективно впливати на підвищення ресурсу використання виробів, які працюють в умовах циклічних навантажень, тертя, умов впливу середовищ на кородування, які мають концентратори напружень, і т. ін. [4, 5]. При цьому найбільш суттєве покращення опору та кородовано-тривалої руйнації металевих матеріалів спостерігається після комбінованих методів поверхневої пластичної деформації поверхні. ППД підвищує циклічну довговічність при всіх значеннях показника підвищення тривкості матеріалу. [6]. Регулярна, мікрорельєфна форма поверхні матеріалу, після застосування поверхневої пластичної деформації, може бути виконана різноманітної структури. Це можуть бути структури: сітчаста, вафельна, пухирчаста, і т. ін., як показано на фіг. 3. Експериментально, в промисловому виробництві доведено наступне - при використанні для виробництва лише дверного полотна з листового матеріалу товщиною 0,6 міліметрів, застосування пластичної поверхневої деформації дозволило зменшити товщину листа до 0,4 мм, що складає зменшення металовмісту виробу на 33 %. Зменшення товщини матеріалу поверхонь дверного полотна, який пройшов поверхневе пластичне деформування, дозволяє витримувати однакові силові навантаження на дверне полотно, що і без пластичного деформування поверхні, але при цьому товщина матеріалу буде на 12-30 % менша. 1 UA 77539 U 5 10 15 Таким чином забезпечуються характеристики тривкості конструкції дверей, а їх металовміст зменшується. Джерела інформації: 1. ДСТУБ.В 2-11-97. 2. Патент України на корисну модель № 60242, від 10.06.2011, Бюл. № 11, 2011 р. 3. Одинцов Л.Г. Упрочнение и отделка деталей поверхностным пластическим деформированием: Справочник - М.: Машиностроение, 1987. 4. Евдокимов В.Д., Клименко Л.П., Евдокимова А.Н… Технология упрочнения машиностроительных материалов: Учебное пособие-справочник / Под редакцией д.т.н., проф. В.Д. Евдокимова. - Одесса Николаев: Изд-во НГГУ им. Петра Могилы, 2005. - 352 с. 5. ГОСТ 18296-72 - Обработка поверхностным пластическим деформированием - Москва, 1972. 6. Шнейдер Ю.Г. Технология финишной обработки давлением: Справочник. - СПб.: Политехника, 1998. 7. Справочник конструктора штампов: Листовая штамповка /Под общ. ред. Л. И. Рудмана. М.: Машиностроение, 1988. - 496 с. 8. Пачурин Г. В. Оптимизация режимов поверхностной пластической обработки с целью повышения эксплуатационной долговечности металлоизделий. Успехи современного естествознания № 2, 2011. с. 91-95. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Металеві двері, що включають дверну коробку, пов'язану з дверним полотном, що містить завіси та замковий пристрій з броненакладкою, щонайменше частково розташованої у заглибині дверного полотна, які відрізняються тим, що лицева та внутрішня поверхні дверного полотна виготовлені з матеріалу регулярної мікрорельєфної форми поверхні, отриманого поверхневопластичним деформуванням. 2 UA 77539 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
