Спосіб спалювання рідкого палива

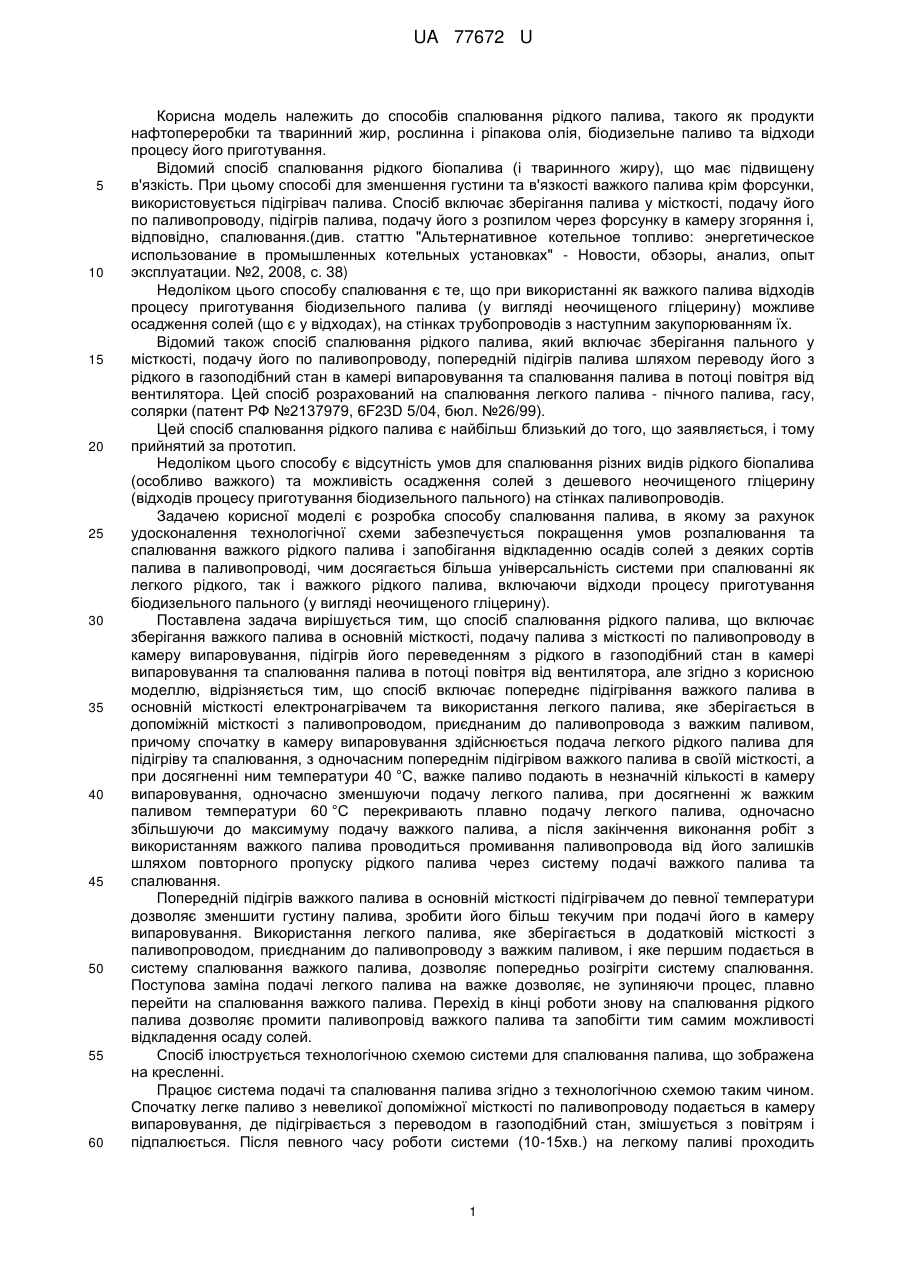

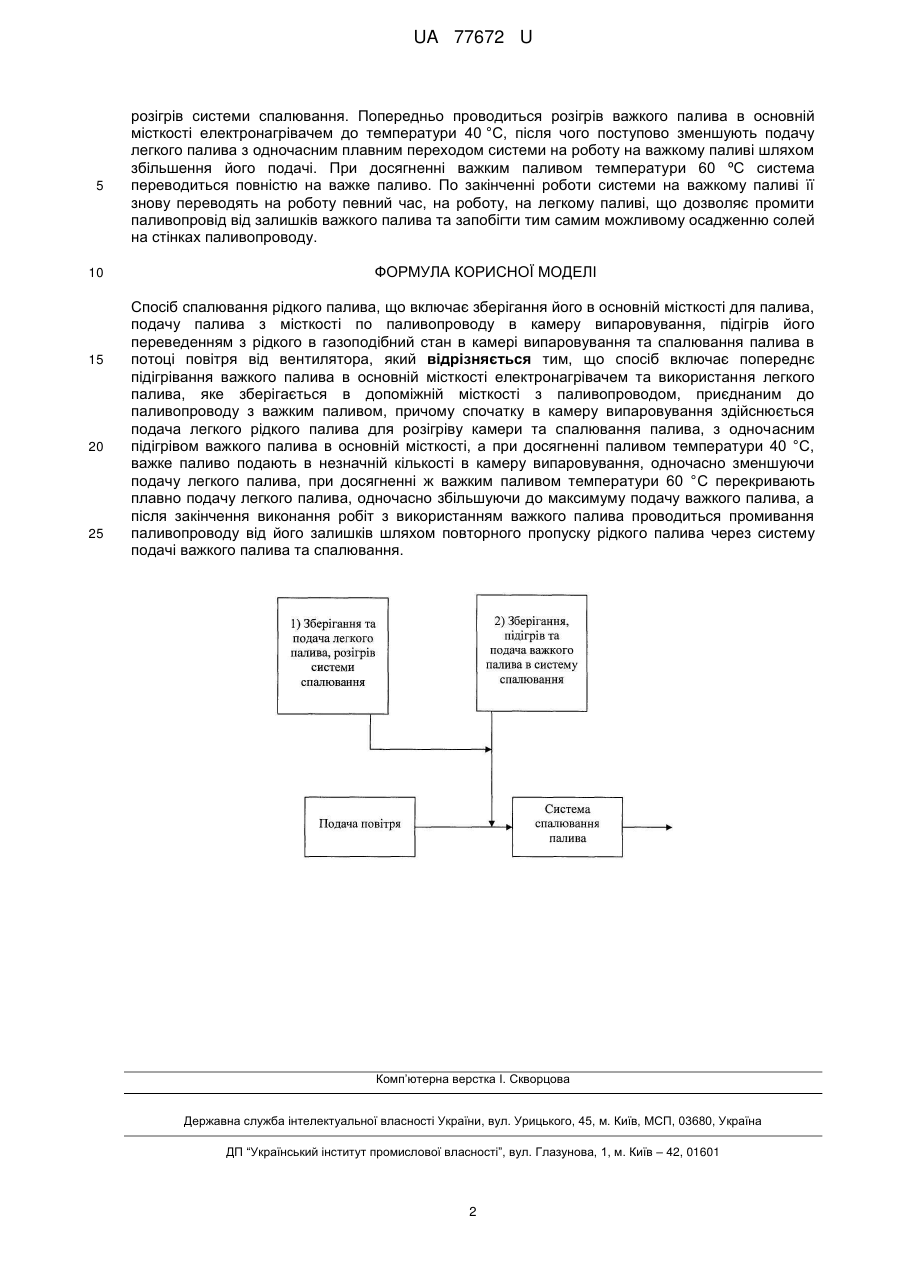

Реферат: Спосіб спалювання рідкого палива включає зберігання його в основній місткості для палива, подачу палива з місткості по паливопроводу в камеру випаровування, підігрів його переведенням з рідкого в газоподібний стан в камері випаровування та спалювання палива в потоці повітря від вентилятора. Спосіб включає попереднє підігрівання важкого палива в основній місткості електронагрівачем та використання легкого палива, яке зберігається в допоміжній місткості з паливопроводом, приєднаним до паливопроводу з важким паливом, причому спочатку в камеру випаровування здійснюється подача легкого рідкого палива для розігріву камери та спалювання палива, з одночасним підігрівом важкого палива в основній місткості, а при досягненні паливом температури 40 °С, важке паливо подають в незначній кількості в камеру випаровування, одночасно зменшуючи подачу легкого палива, при досягненні ж важким паливом температури 60 °С перекривають плавно подачу легкого палива, одночасно збільшуючи до максимуму подачу важкого палива UA 77672 U (54) СПОСІБ СПАЛЮВАННЯ РІДКОГО ПАЛИВА UA 77672 U UA 77672 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів спалювання рідкого палива, такого як продукти нафтопереробки та тваринний жир, рослинна і ріпакова олія, біодизельне паливо та відходи процесу його приготування. Відомий спосіб спалювання рідкого біопалива (і тваринного жиру), що має підвищену в'язкість. При цьому способі для зменшення густини та в'язкості важкого палива крім форсунки, використовується підігрівач палива. Спосіб включає зберігання палива у місткості, подачу його по паливопроводу, підігрів палива, подачу його з розпилом через форсунку в камеру згоряння і, відповідно, спалювання.(див. статтю "Альтернативное котельное топливо: энергетическое использование в промышленных котельных установках" - Новости, обзоры, анализ, опыт эксплуатации. №2, 2008, с. 38) Недоліком цього способу спалювання є те, що при використанні як важкого палива відходів процесу приготування біодизельного палива (у вигляді неочищеного гліцерину) можливе осадження солей (що є у відходах), на стінках трубопроводів з наступним закупорюванням їх. Відомий також спосіб спалювання рідкого палива, який включає зберігання пального у місткості, подачу його по паливопроводу, попередній підігрів палива шляхом переводу його з рідкого в газоподібний стан в камері випаровування та спалювання палива в потоці повітря від вентилятора. Цей спосіб розрахований на спалювання легкого палива - пічного палива, гасу, солярки (патент РФ №2137979, 6F23D 5/04, бюл. №26/99). Цей спосіб спалювання рідкого палива є найбільш близький до того, що заявляється, і тому прийнятий за прототип. Недоліком цього способу є відсутність умов для спалювання різних видів рідкого біопалива (особливо важкого) та можливість осадження солей з дешевого неочищеного гліцерину (відходів процесу приготування біодизельного пального) на стінках паливопроводів. Задачею корисної моделі є розробка способу спалювання палива, в якому за рахунок удосконалення технологічної схеми забезпечується покращення умов розпалювання та спалювання важкого рідкого палива і запобігання відкладенню осадів солей з деяких сортів палива в паливопроводі, чим досягається більша універсальність системи при спалюванні як легкого рідкого, так і важкого рідкого палива, включаючи відходи процесу приготування біодизельного пального (у вигляді неочищеного гліцерину). Поставлена задача вирішується тим, що спосіб спалювання рідкого палива, що включає зберігання важкого палива в основній місткості, подачу палива з місткості по паливопроводу в камеру випаровування, підігрів його переведенням з рідкого в газоподібний стан в камері випаровування та спалювання палива в потоці повітря від вентилятора, але згідно з корисною моделлю, відрізняється тим, що спосіб включає попереднє підігрівання важкого палива в основній місткості електронагрівачем та використання легкого палива, яке зберігається в допоміжній місткості з паливопроводом, приєднаним до паливопровода з важким паливом, причому спочатку в камеру випаровування здійснюється подача легкого рідкого палива для підігріву та спалювання, з одночасним попереднім підігрівом важкого палива в своїй місткості, а при досягненні ним температури 40 °C, важке паливо подають в незначній кількості в камеру випаровування, одночасно зменшуючи подачу легкого палива, при досягненні ж важким паливом температури 60 °C перекривають плавно подачу легкого палива, одночасно збільшуючи до максимуму подачу важкого палива, а після закінчення виконання робіт з використанням важкого палива проводиться промивання паливопровода від його залишків шляхом повторного пропуску рідкого палива через систему подачі важкого палива та спалювання. Попередній підігрів важкого палива в основній місткості підігрівачем до певної температури дозволяє зменшити густину палива, зробити його більш текучим при подачі його в камеру випаровування. Використання легкого палива, яке зберігається в додатковій місткості з паливопроводом, приєднаним до паливопроводу з важким паливом, і яке першим подається в систему спалювання важкого палива, дозволяє попередньо розігріти систему спалювання. Поступова заміна подачі легкого палива на важке дозволяє, не зупиняючи процес, плавно перейти на спалювання важкого палива. Перехід в кінці роботи знову на спалювання рідкого палива дозволяє промити паливопровід важкого палива та запобігти тим самим можливості відкладення осаду солей. Спосіб ілюструється технологічною схемою системи для спалювання палива, що зображена на кресленні. Працює система подачі та спалювання палива згідно з технологічною схемою таким чином. Спочатку легке паливо з невеликої допоміжної місткості по паливопроводу подається в камеру випаровування, де підігрівається з переводом в газоподібний стан, змішується з повітрям і підпалюється. Після певного часу роботи системи (10-15хв.) на легкому паливі проходить 1 UA 77672 U 5 10 15 20 25 розігрів системи спалювання. Попередньо проводиться розігрів важкого палива в основній місткості електронагрівачем до температури 40 °C, після чого поступово зменшують подачу легкого палива з одночасним плавним переходом системи на роботу на важкому паливі шляхом збільшення його подачі. При досягненні важким паливом температури 60 ºС система переводиться повністю на важке паливо. По закінченні роботи системи на важкому паливі її знову переводять на роботу певний час, на роботу, на легкому паливі, що дозволяє промити паливопровід від залишків важкого палива та запобігти тим самим можливому осадженню солей на стінках паливопроводу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб спалювання рідкого палива, що включає зберігання його в основній місткості для палива, подачу палива з місткості по паливопроводу в камеру випаровування, підігрів його переведенням з рідкого в газоподібний стан в камері випаровування та спалювання палива в потоці повітря від вентилятора, який відрізняється тим, що спосіб включає попереднє підігрівання важкого палива в основній місткості електронагрівачем та використання легкого палива, яке зберігається в допоміжній місткості з паливопроводом, приєднаним до паливопроводу з важким паливом, причому спочатку в камеру випаровування здійснюється подача легкого рідкого палива для розігріву камери та спалювання палива, з одночасним підігрівом важкого палива в основній місткості, а при досягненні паливом температури 40 °С, важке паливо подають в незначній кількості в камеру випаровування, одночасно зменшуючи подачу легкого палива, при досягненні ж важким паливом температури 60 °С перекривають плавно подачу легкого палива, одночасно збільшуючи до максимуму подачу важкого палива, а після закінчення виконання робіт з використанням важкого палива проводиться промивання паливопроводу від його залишків шляхом повторного пропуску рідкого палива через систему подачі важкого палива та спалювання. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
