Пристрій для остеосинтезу довгих трубчастих кісток

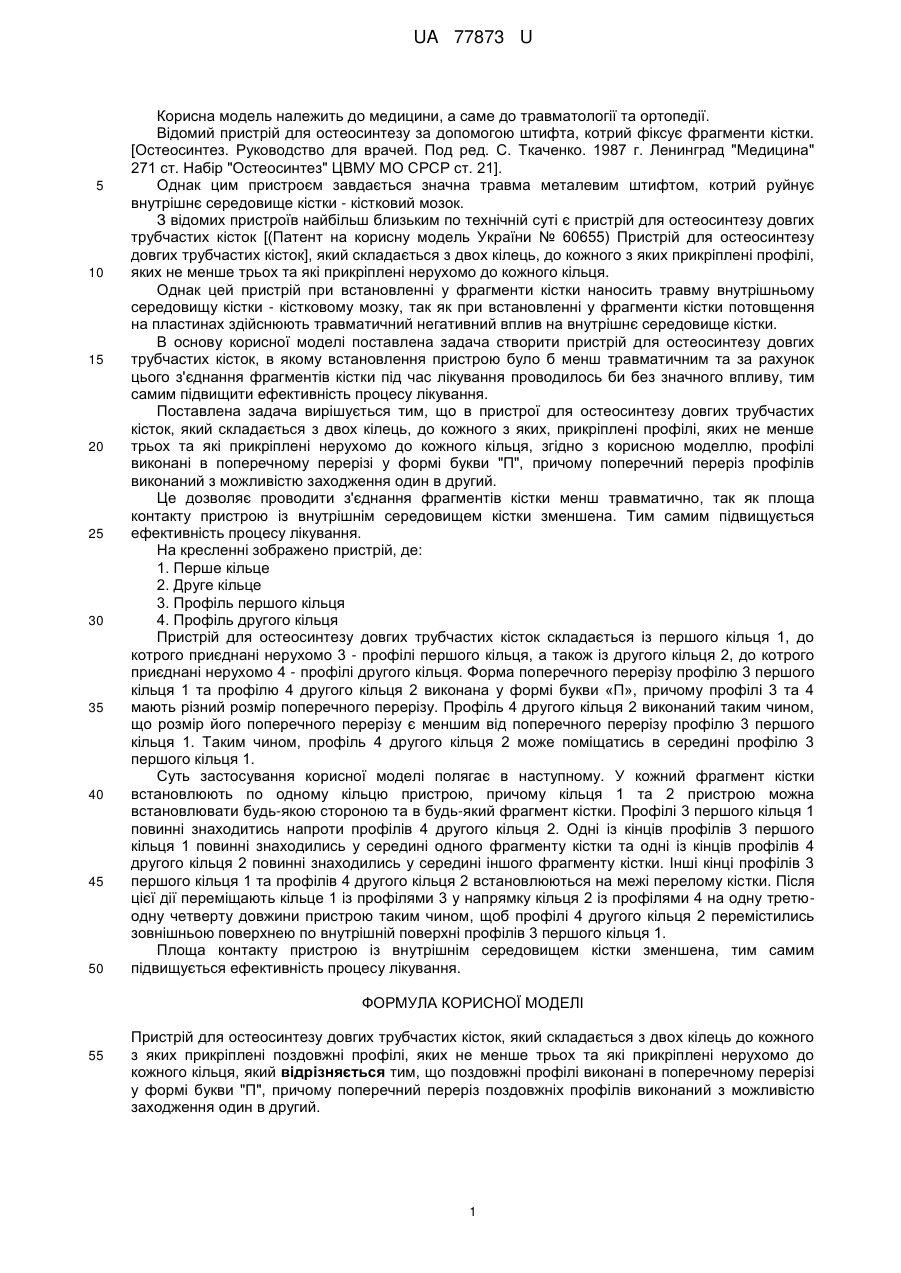

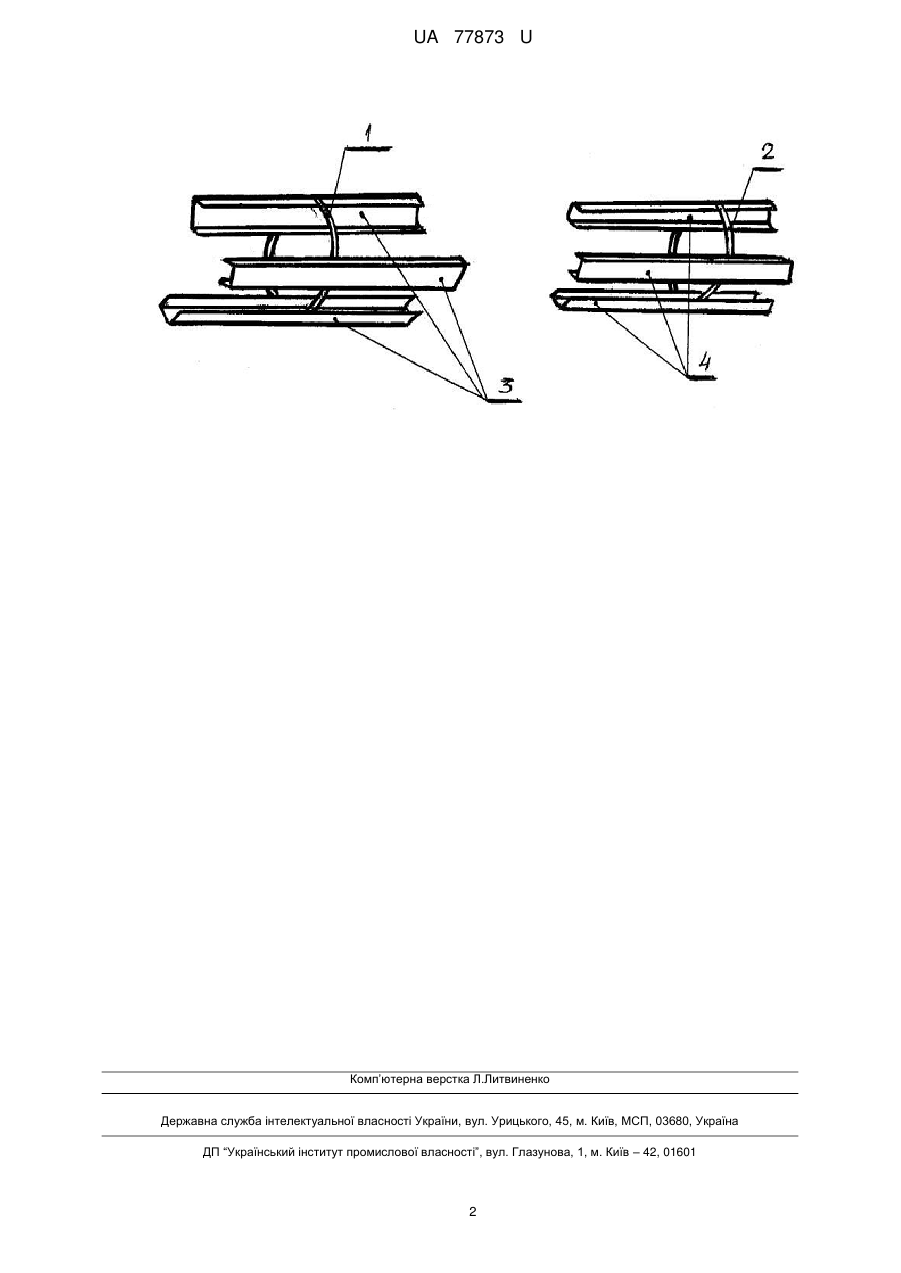

Реферат: Пристрій для остеосинтезу довгих трубчастих кісток складається з двох кілець до кожного з яких прикріплені поздовжні профілі, яких не менше трьох та які прикріплені нерухомо до кожного кільця. Поздовжні профілі виконані в поперечному перерізі у формі букви "П", причому поперечний переріз поздовжніх профілів виконаний з можливістю заходження один в другий. UA 77873 U (54) ПРИСТРІЙ ДЛЯ ОСТЕОСИНТЕЗУ ДОВГИХ ТРУБЧАСТИХ КІСТОК UA 77873 U UA 77873 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме до травматології та ортопедії. Відомий пристрій для остеосинтезу за допомогою штифта, котрий фіксує фрагменти кістки. [Остеосинтез. Руководство для врачей. Под ред. С. Ткаченко. 1987 г. Ленинград "Медицина" 271 ст. Набір "Остеосинтез" ЦВМУ МО СРСР ст. 21]. Однак цим пристроєм завдається значна травма металевим штифтом, котрий руйнує внутрішнє середовище кістки - кістковий мозок. З відомих пристроїв найбільш близьким по технічній суті є пристрій для остеосинтезу довгих трубчастих кісток [(Патент на корисну модель України № 60655) Пристрій для остеосинтезу довгих трубчастих кісток], який складається з двох кілець, до кожного з яких прикріплені профілі, яких не менше трьох та які прикріплені нерухомо до кожного кільця. Однак цей пристрій при встановленні у фрагменти кістки наносить травму внутрішньому середовищу кістки - кістковому мозку, так як при встановленні у фрагменти кістки потовщення на пластинах здійснюють травматичний негативний вплив на внутрішнє середовище кістки. В основу корисної моделі поставлена задача створити пристрій для остеосинтезу довгих трубчастих кісток, в якому встановлення пристрою було б менш травматичним та за рахунок цього з'єднання фрагментів кістки під час лікування проводилось би без значного впливу, тим самим підвищити ефективність процесу лікування. Поставлена задача вирішується тим, що в пристрої для остеосинтезу довгих трубчастих кісток, який складається з двох кілець, до кожного з яких, прикріплені профілі, яких не менше трьох та які прикріплені нерухомо до кожного кільця, згідно з корисною моделлю, профілі виконані в поперечному перерізі у формі букви "П", причому поперечний переріз профілів виконаний з можливістю заходження один в другий. Це дозволяє проводити з'єднання фрагментів кістки менш травматично, так як площа контакту пристрою із внутрішнім середовищем кістки зменшена. Тим самим підвищується ефективність процесу лікування. На кресленні зображено пристрій, де: 1. Перше кільце 2. Друге кільце 3. Профіль першого кільця 4. Профіль другого кільця Пристрій для остеосинтезу довгих трубчастих кісток складається із першого кільця 1, до котрого приєднані нерухомо 3 - профілі першого кільця, а також із другого кільця 2, до котрого приєднані нерухомо 4 - профілі другого кільця. Форма поперечного перерізу профілю 3 першого кільця 1 та профілю 4 другого кільця 2 виконана у формі букви «П», причому профілі 3 та 4 мають різний розмір поперечного перерізу. Профіль 4 другого кільця 2 виконаний таким чином, що розмір його поперечного перерізу є меншим від поперечного перерізу профілю 3 першого кільця 1. Таким чином, профіль 4 другого кільця 2 може поміщатись в середині профілю 3 першого кільця 1. Суть застосування корисної моделі полягає в наступному. У кожний фрагмент кістки встановлюють по одному кільцю пристрою, причому кільця 1 та 2 пристрою можна встановлювати будь-якою стороною та в будь-який фрагмент кістки. Профілі 3 першого кільця 1 повинні знаходитись напроти профілів 4 другого кільця 2. Одні із кінців профілів 3 першого кільця 1 повинні знаходились у середині одного фрагменту кістки та одні із кінців профілів 4 другого кільця 2 повинні знаходились у середині іншого фрагменту кістки. Інші кінці профілів 3 першого кільця 1 та профілів 4 другого кільця 2 встановлюються на межі перелому кістки. Після цієї дії переміщають кільце 1 із профілями 3 у напрямку кільця 2 із профілями 4 на одну третюодну четверту довжини пристрою таким чином, щоб профілі 4 другого кільця 2 перемістились зовнішньою поверхнею по внутрішній поверхні профілів 3 першого кільця 1. Площа контакту пристрою із внутрішнім середовищем кістки зменшена, тим самим підвищується ефективність процесу лікування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для остеосинтезу довгих трубчастих кісток, який складається з двох кілець до кожного з яких прикріплені поздовжні профілі, яких не менше трьох та які прикріплені нерухомо до кожного кільця, який відрізняється тим, що поздовжні профілі виконані в поперечному перерізі у формі букви "П", причому поперечний переріз поздовжніх профілів виконаний з можливістю заходження один в другий. 1 UA 77873 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
