Пристрій для остеосинтезу довгих трубчастих кісток
Номер патенту: 51196
Опубліковано: 12.07.2010
Автори: Мартин Євген Володимирович, Дівеєв Богдан Михайлович, Вікович Ігор Андрійович, Соболь Назар Тарасович, Оленюк Юрій Ришардович
Формула / Реферат
Пристрій для остеосинтезу довгих трубчастих кісток, що складається з двох пар кілець з отворами, розміщеними по їх периметрах, в які встановлені пучки спиць, кожна з яких має упорну площадку, який відрізняється тим, що у внутрішньому кільці, що належить до першої пари кілець та знаходиться зі сторони другої пари кілець, виконані не менше трьох виступів з потовщеним діаметром, а в іншому кільці, що належить до другої пари кілець та розміщене зі сторони першої пари кілець, виконані відповідно виступів отвори шириною, меншою ніж потовщений діаметр на величину радіального кута 25-30° та із розширенням з одного кінця отвору, більшим ніж потовщений діаметр.
Текст

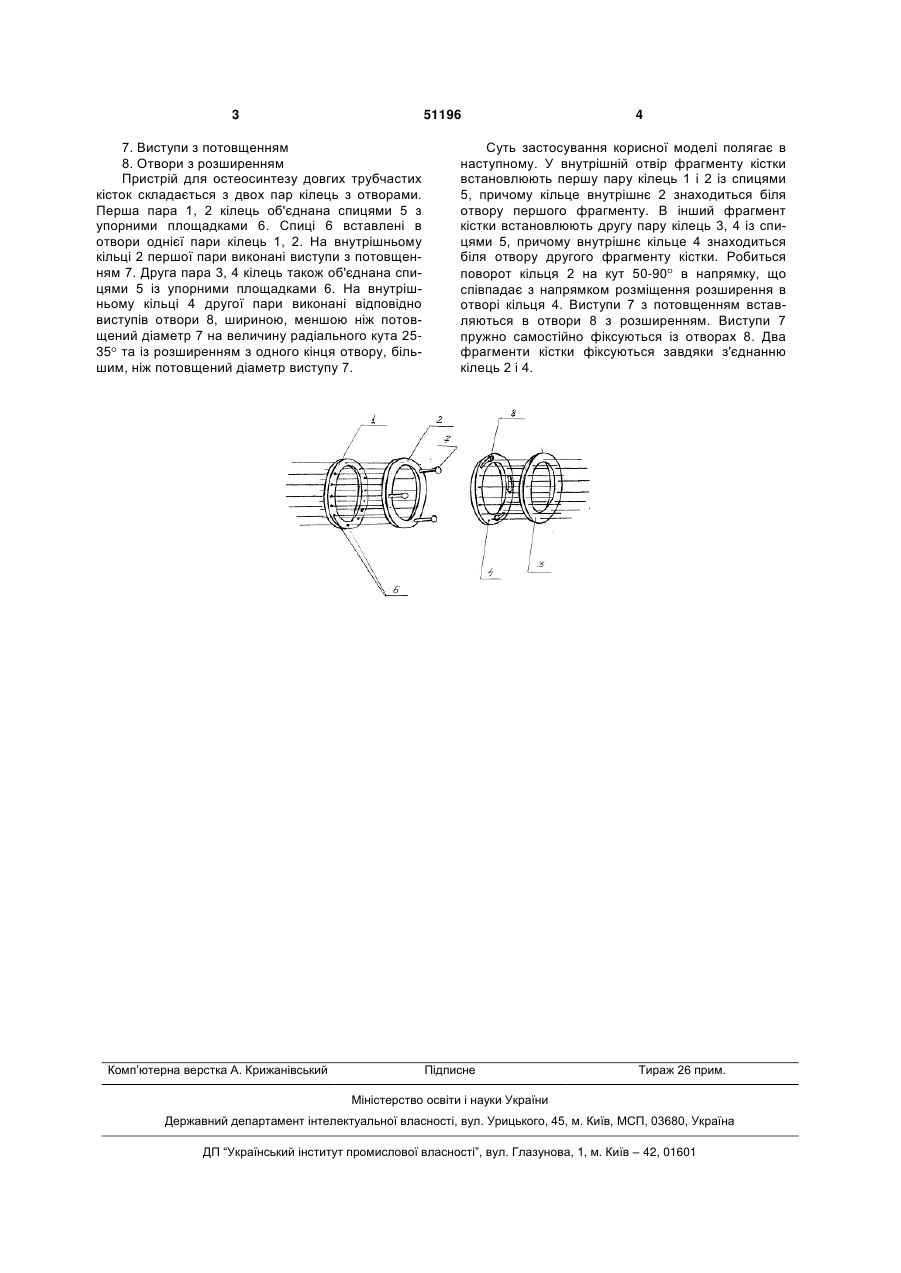

Пристрій для остеосинтезу довгих трубчастих кісток, що складається з двох пар кілець з отвора 3 51196 7. Виступи з потовщенням 8. Отвори з розширенням Пристрій для остеосинтезу довгих трубчастих кісток складається з двох пар кілець з отворами. Перша пара 1, 2 кілець об'єднана спицями 5 з упорними площадками 6. Спиці 6 вставлені в отвори однієї пари кілець 1, 2. На внутрішньому кільці 2 першої пари виконані виступи з потовщенням 7. Друга пара 3, 4 кілець також об'єднана спицями 5 із упорними площадками 6. На внутрішньому кільці 4 другої пари виконані відповідно виступів отвори 8, шириною, меншою ніж потовщений діаметр 7 на величину радіального кута 2535 та із розширенням з одного кінця отвору, більшим, ніж потовщений діаметр виступу 7. Комп’ютерна верстка А. Крижанівський 4 Суть застосування корисної моделі полягає в наступному. У внутрішній отвір фрагменту кістки встановлюють першу пару кілець 1 і 2 із спицями 5, причому кільце внутрішнє 2 знаходиться біля отвору першого фрагменту. В інший фрагмент кістки встановлюють другу пару кілець 3, 4 із спицями 5, причому внутрішнє кільце 4 знаходиться біля отвору другого фрагменту кістки. Робиться поворот кільця 2 на кут 50-90 в напрямку, що співпадає з напрямком розміщення розширення в отворі кільця 4. Виступи 7 з потовщенням вставляються в отвори 8 з розширенням. Виступи 7 пружно самостійно фіксуються із отворах 8. Два фрагменти кістки фіксуються завдяки з'єднанню кілець 2 і 4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for osteosynthesis of long tubular bones
Автори англійськоюOleniuk Yurii Ryshardovych, Vykovych Ihor Andriovych, Diveiev Bohdan Mykhailovych, Martyn Yevhen Volodymyrovych, Sobol Nazar Tarasovych
Назва патенту російськоюУстройство для остеосинтеза длинных трубчатых костей
Автори російськоюОленюк Юрий Ришардович, Викович Игорь Андреевич, Дивеев Богдан Михайлович, Мартын Евгений Владимирович, Соболь Назар Тарасович
МПК / Мітки
МПК: A61B 17/00
Мітки: остеосинтезу, кісток, трубчастих, довгих, пристрій
