Пристосування для визначення об’єму виділеного у ферментерах біогазу в лабораторних умовах

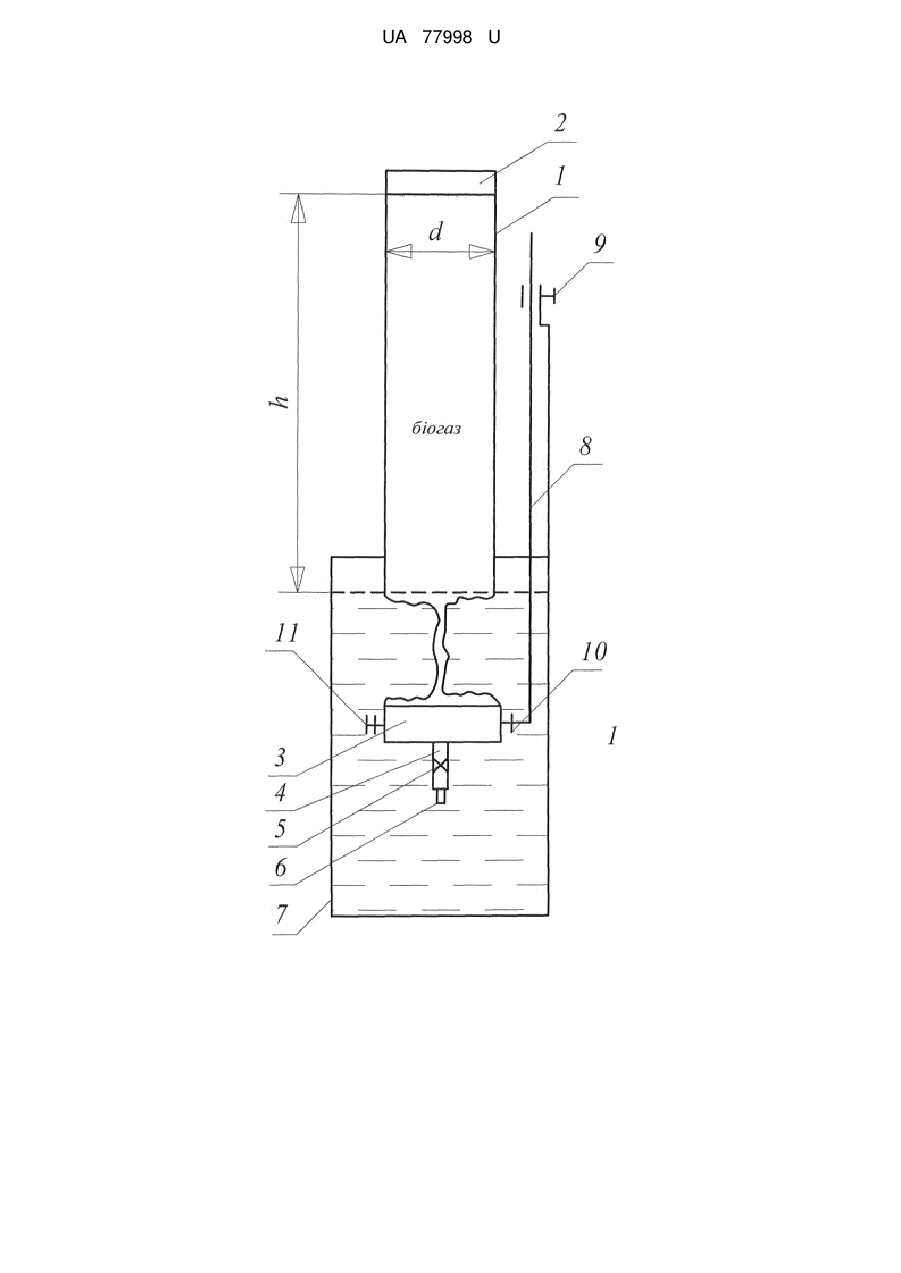

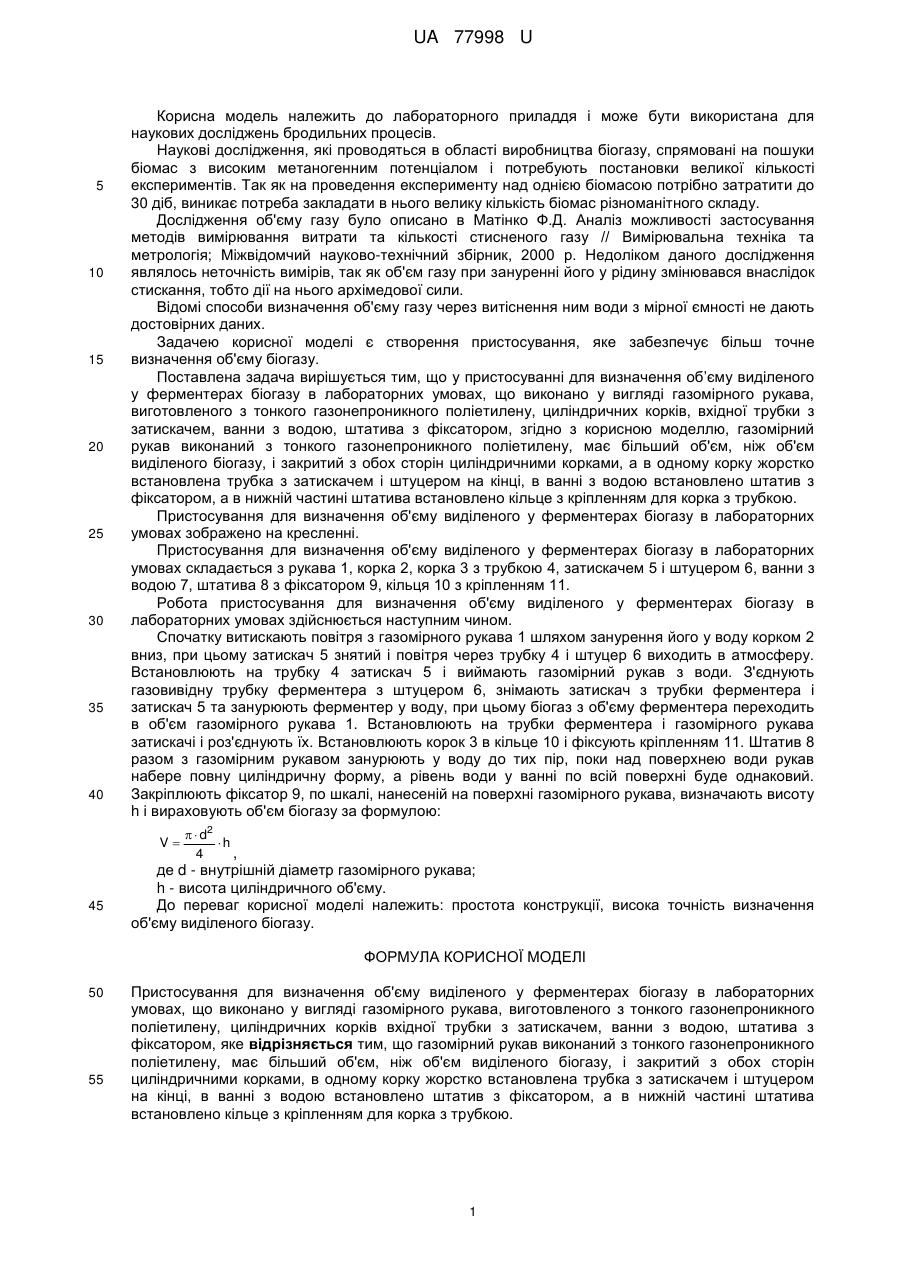

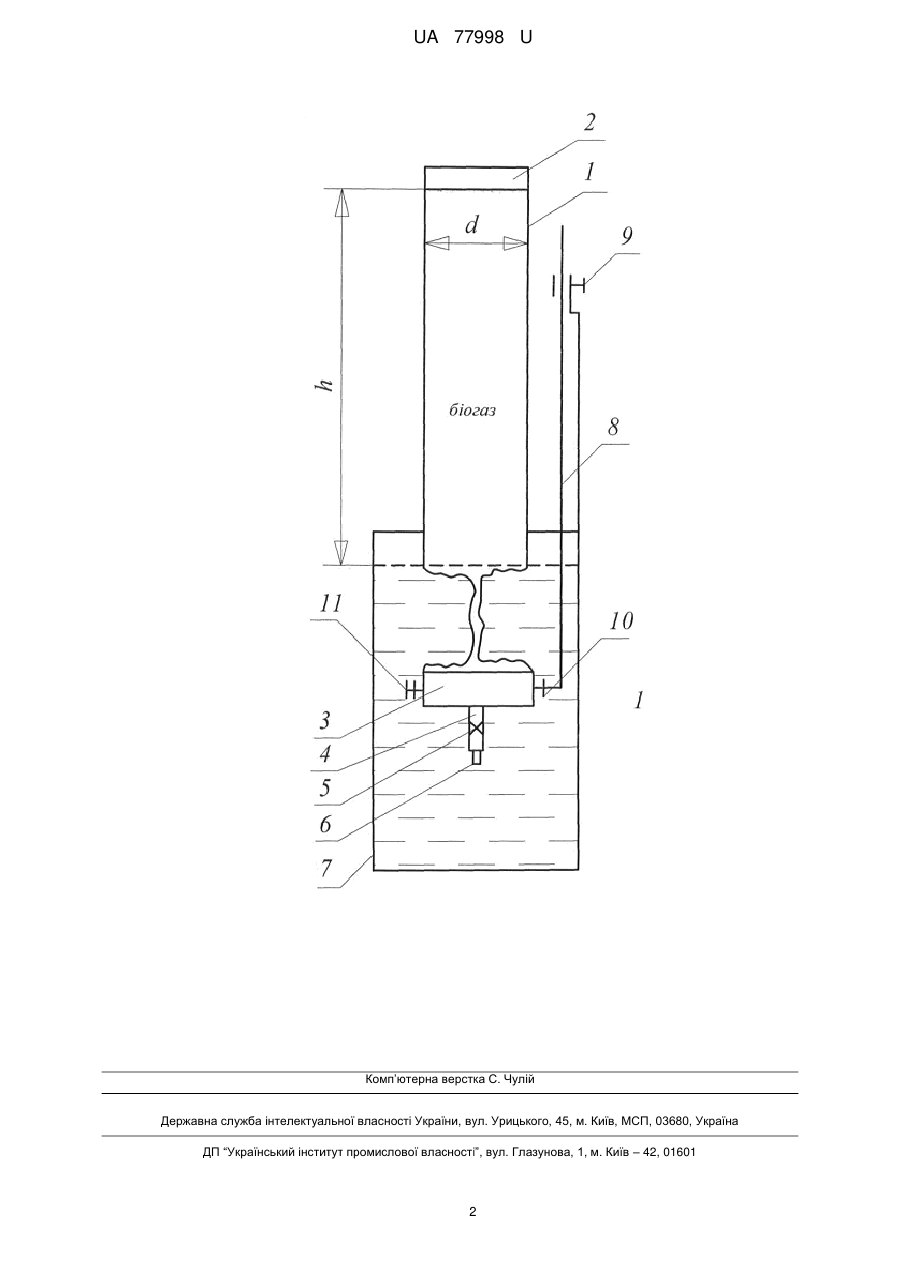

Реферат: Пристосування для визначення об'єму виділеного у ферментерах біогазу в лабораторних умовах складається з рукава, корка, корка з трубкою, затискача і штуцера, ванни з водою, штатива з фіксатором, кільця з кріпленням. UA 77998 U (12) UA 77998 U UA 77998 U 5 10 15 20 25 30 35 40 Корисна модель належить до лабораторного приладдя і може бути використана для наукових досліджень бродильних процесів. Наукові дослідження, які проводяться в області виробництва біогазу, спрямовані на пошуки біомас з високим метаногенним потенціалом і потребують постановки великої кількості експериментів. Так як на проведення експерименту над однією біомасою потрібно затратити до 30 діб, виникає потреба закладати в нього велику кількість біомас різноманітного складу. Дослідження об'єму газу було описано в Матінко Ф.Д. Аналіз можливості застосування методів вимірювання витрати та кількості стисненого газу // Вимірювальна техніка та метрологія; Міжвідомчий науково-технічний збірник, 2000 р. Недоліком даного дослідження являлось неточність вимірів, так як об'єм газу при зануренні його у рідину змінювався внаслідок стискання, тобто дії на нього архімедової сили. Відомі способи визначення об'єму газу через витіснення ним води з мірної ємності не дають достовірних даних. Задачею корисної моделі є створення пристосування, яке забезпечує більш точне визначення об'єму біогазу. Поставлена задача вирішується тим, що у пристосуванні для визначення об’єму виділеного у ферментерах біогазу в лабораторних умовах, що виконано у вигляді газомірного рукава, виготовленого з тонкого газонепроникного поліетилену, циліндричних корків, вхідної трубки з затискачем, ванни з водою, штатива з фіксатором, згідно з корисною моделлю, газомірний рукав виконаний з тонкого газонепроникного поліетилену, має більший об'єм, ніж об'єм виділеного біогазу, і закритий з обох сторін циліндричними корками, а в одному корку жорстко встановлена трубка з затискачем і штуцером на кінці, в ванні з водою встановлено штатив з фіксатором, а в нижній частині штатива встановлено кільце з кріпленням для корка з трубкою. Пристосування для визначення об'єму виділеного у ферментерах біогазу в лабораторних умовах зображено на кресленні. Пристосування для визначення об'єму виділеного у ферментерах біогазу в лабораторних умовах складається з рукава 1, корка 2, корка 3 з трубкою 4, затискачем 5 і штуцером 6, ванни з водою 7, штатива 8 з фіксатором 9, кільця 10 з кріпленням 11. Робота пристосування для визначення об'єму виділеного у ферментерах біогазу в лабораторних умовах здійснюється наступним чином. Спочатку витискають повітря з газомірного рукава 1 шляхом занурення його у воду корком 2 вниз, при цьому затискач 5 знятий і повітря через трубку 4 і штуцер 6 виходить в атмосферу. Встановлюють на трубку 4 затискач 5 і виймають газомірний рукав з води. З'єднують газовивідну трубку ферментера з штуцером 6, знімають затискач з трубки ферментера і затискач 5 та занурюють ферментер у воду, при цьому біогаз з об'єму ферментера переходить в об'єм газомірного рукава 1. Встановлюють на трубки ферментера і газомірного рукава затискачі і роз'єднують їх. Встановлюють корок 3 в кільце 10 і фіксують кріпленням 11. Штатив 8 разом з газомірним рукавом занурюють у воду до тих пір, поки над поверхнею води рукав набере повну циліндричну форму, а рівень води у ванні по всій поверхні буде однаковий. Закріплюють фіксатор 9, по шкалі, нанесеній на поверхні газомірного рукава, визначають висоту h і вираховують об'єм біогазу за формулою: V 45   d2 h 4 , де d - внутрішній діаметр газомірного рукава; h - висота циліндричного об'єму. До переваг корисної моделі належить: простота конструкції, висока точність визначення об'єму виділеного біогазу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристосування для визначення об'єму виділеного у ферментерах біогазу в лабораторних умовах, що виконано у вигляді газомірного рукава, виготовленого з тонкого газонепроникного поліетилену, циліндричних корків вхідної трубки з затискачем, ванни з водою, штатива з фіксатором, яке відрізняється тим, що газомірний рукав виконаний з тонкого газонепроникного поліетилену, має більший об'єм, ніж об'єм виділеного біогазу, і закритий з обох сторін циліндричними корками, в одному корку жорстко встановлена трубка з затискачем і штуцером на кінці, в ванні з водою встановлено штатив з фіксатором, а в нижній частині штатива встановлено кільце з кріпленням для корка з трубкою. 1 UA 77998 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
