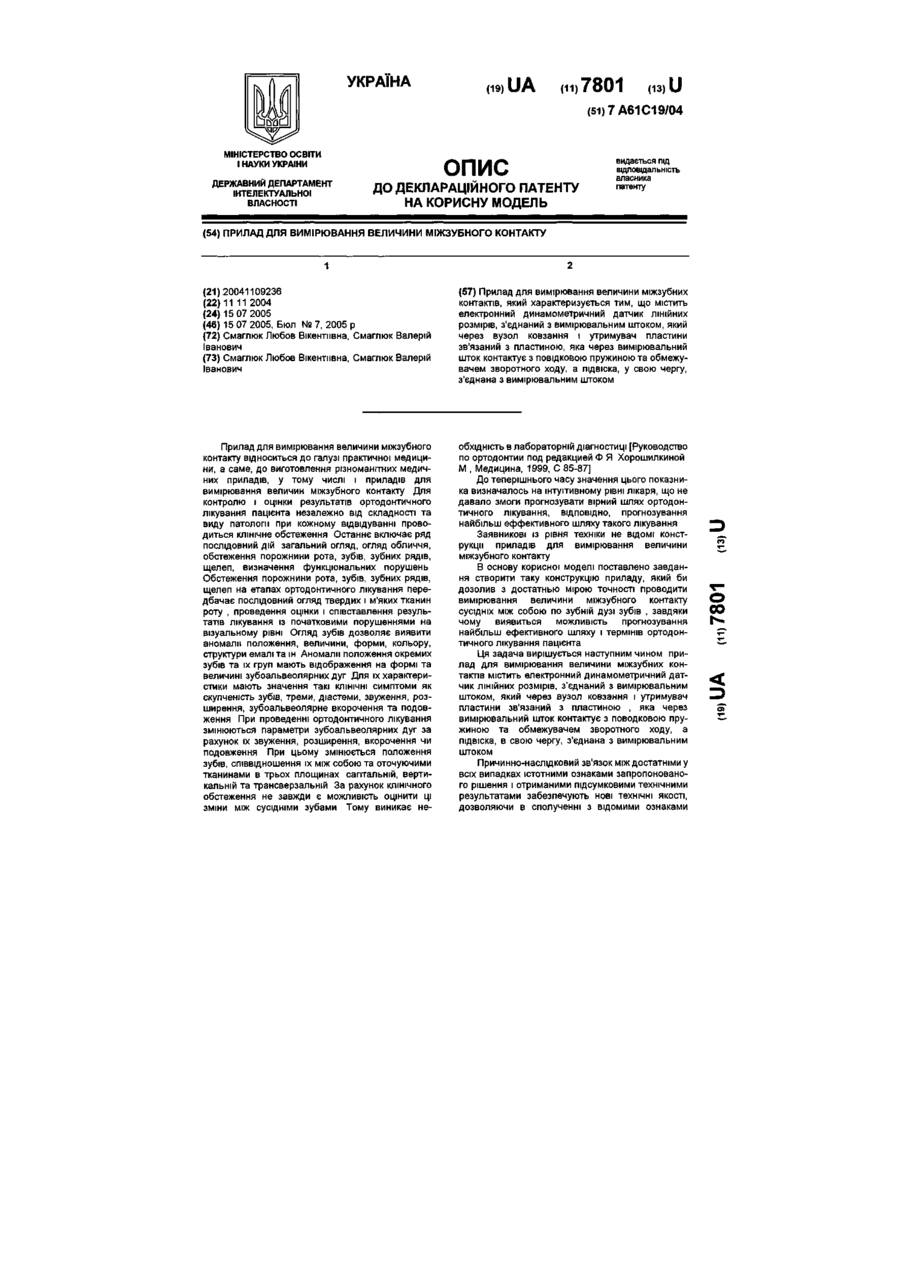

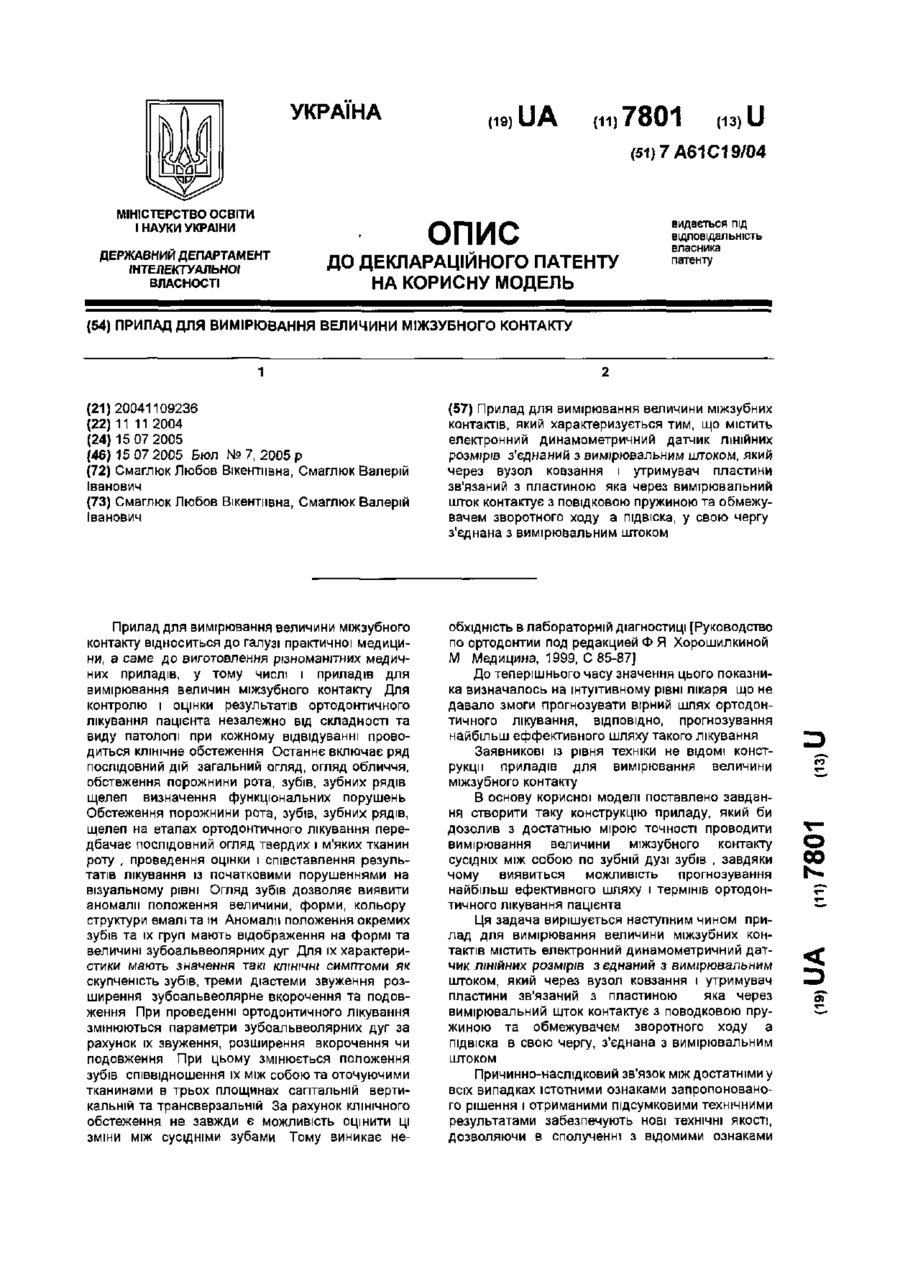

Прилад для вимірювання величини міжзубного контакту

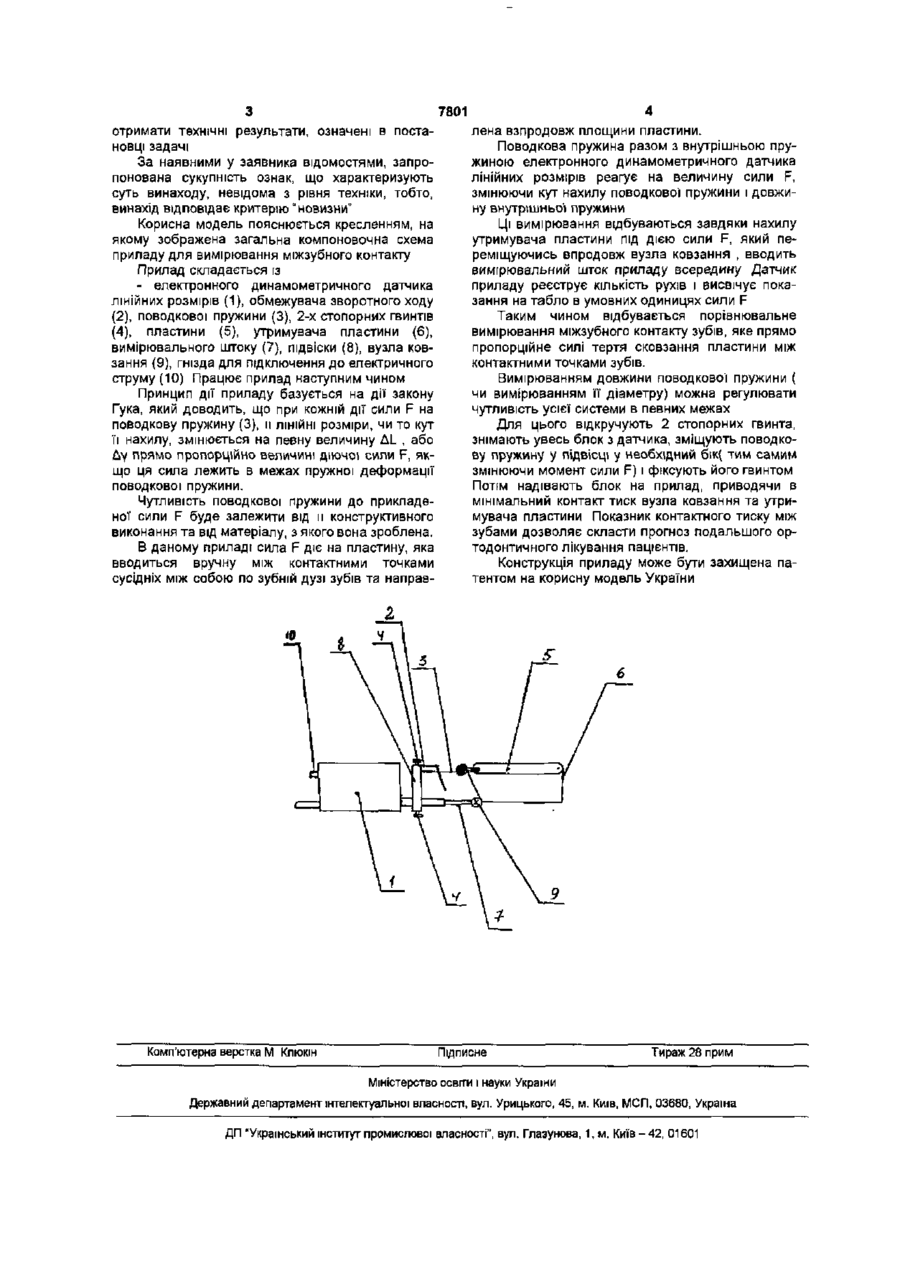

Прилад для вимірювання величини міжзубних контактів, який характеризується тим, що містить електронний динамометричний датчик ЛІНІЙНИХ розмірів з'єднаний з вимірювальним штоком, який через вузол ковзання і утримувач пластини зв'язаний з пластиною яка через вимірювальний шток контактує з повідковою пружиною та обмежувачем зворотного ходу а підвіска, у свою чергу з'єднана з вимірювальним штоком Прилад для вимірювання величини міжзубного контакту відноситься до галузі практичної медицини, а саме до виготовлення різноманітних медичних приладів, у тому числі і приладів для вимірювання величин міжзубного контакту Для контролю і оцінки результатів ортодонтичного лікування пацієнта незалежно від складності та виду патології при кожному відвідуванні проводиться клінічне обстеження Останнє включає ряд послідовний дій загальний огляд, огляд обличчя, обстеження порожнини рота, зубів, зубних рядів щелеп визначення функціональних порушень Обстеження порожнини рота, зубів, зубних рядів, щелеп на етапах ортодонтичного лікування передбачає послідовний огляд твердих і м'яких тканин роту , проведення оцінки і співставлення результатів лікування із початковими порушеннями на візуальному рівні Огляд зубів дозволяє виявити аномалії положення величини, форми, кольору структури емалі та ін Аномалії положення окремих зубів та їх груп мають відображення на формі та величині зубоальвеолярних дуг Для їх характери обхідність в лабораторній діагностиці [Руководство по ортодонтии под редакцией Ф Я Хорошилкиной М Медицина, 1999, С 85-87] До теперішнього часу значення цього показника визначалось на інтуїтивному рівні лікаря що не давало змоги прогнозувати вірний шлях ортодонтичного лікування, ВІДПОВІДНО, прогнозування найбільш еффективного шляху такого лікування Заявникові із рівня техніки не ВІДОМІ конструкції приладів для вимірювання величини міжзубного контакту В основу корисної моделі поставлено завдання створити таку конструкцію приладу, який би дозолив з достатнью мірою точності проводити вимірювання величини міжзубного контакту сусідніх між собою по зубній дузі зубів , завдяки чому виявиться можливість прогнозування найбільш ефективного шляху і термінів ортодонтичного лікування пацієнта Ця задача вирішується наступним чином прилад для вимірювання величини міжзубних контактів містить електронний динамометричний датчик ЛІНІЙНИХ розмірів з єднаний з вимірювальним штоком, який через вузол ковзання і утримувач пластини зв'язаний з пластиною яка через вимірювальний шток контактує з поводковою пружиною та обмежувачем зворотного ходу а підвіска в свою чергу, з'єднана з вимірювальним штоком Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками стики мають значення такі КЛІНІЧНІ СИМПТОМИ ЯК скупченість зубів, треми діастеми звуження розширення зубоальвеолярне вкорочення та подовження При проведенні ортодонтичного лікування змінюються параметри зубоальвеолярних дуг за рахунок їх звуження, розширення вкорочення чи подовження При цьому змінюється положення зубів співвідношення їх між собою та оточуючими тканинами в трьох площинах сагітальній вертикальній та трансверзальній За рахунок КЛІНІЧНОГО обстеження не завжди є можливість оцінити ці зміни між сусідніми зубами Тому виникає не 00 О) 7801 отримати технічні результати, означені в постановці задачі За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть винаходу, невідома з рівня техніки, тобто, винахід відповідає критерію "новизни" Корисна модель пояснюється кресленням, на якому зображена загальна компоновочна схема приладу для вимірювання міжзубного контакту Прилад складається із - електронного динамометричного датчика лінійних розмірів (1), обмежувача зворотного ходу (2), поводкової пружини (3), 2-х стопорних гвинтів (4), пластини (5), утримувача пластини (6), вимірювального штоку (7), підвіски (8), вузла ковзання (9), гнізда для підключення до електричного струму (10) Працює прилад наступним чином Принцип дії приладу базується на дії закону Гука, який доводить, що при кожній дії сили F на поводкову пружину (3), и ЛІНІЙНІ розміри, чи то кут її нахилу, змінюється на певну величину ДІ_ , або &Y прямо пропорційно величині діючої сили F, якщо ця сила лежить в межах пружної деформації поводкової пружини. Чутливість поводкової пружини до прикладеної сили F буде залежити від м конструктивного виконання та від матеріалу, з якого вона зроблена. В даному приладі сила F діє на пластину, яка вводиться вручну між контактними точками сусідніх між собою по зубній дузі зубів та направ Комп'ютерна верстка М Кпкжін лена взпродовж площини пластини. Поводкова пружина разом з внутрішньою пружиною електронного динамометричного датчика лінійних розмірів реагує на величину сили F, змінюючи кут нахилу поводкової пружини і довжину внутрішньої пружини Ці вимірювання відбуваються завдяки нахилу утримувача пластини під дією сили F, який переміщуючись впродовж вузла ковзання , вводить вимірювальний шток приладу всередину Датчик приладу реєструє кількість рухів і висвічує показання на табло в умовних одиницях сили F Таким чином відбувається порівнювальне вимірювання міжзубного контакту зубів, яке прямо пропорційне силі тертя сковзання пластини між контактними точками зубів. Вимірюванням довжини поводкової пружини ( чи вимірюванням її діаметру) можна регулювати чутливість усієї системи в певних межах Для цього відкручують 2 стопорних гвинта, знімають увесь блок з датчика, зміщують поводкову пружину у підвісці у необхідний бік( тим самим змінюючи момент сили F) і фіксують його гвинтом Потім надівають блок на прилад, приводячи в мінімальний контакт тиск вузла ковзання та утримувача пластини Показник контактного тиску між зубами дозволяє скласти прогноз подальшого ортодонтичного лікування пацієнтів. Конструкція приладу може бути захищена патентом на корисну модель України Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
