Багатоцівковий механізм мальтійського хреста зовнішнього зачеплення

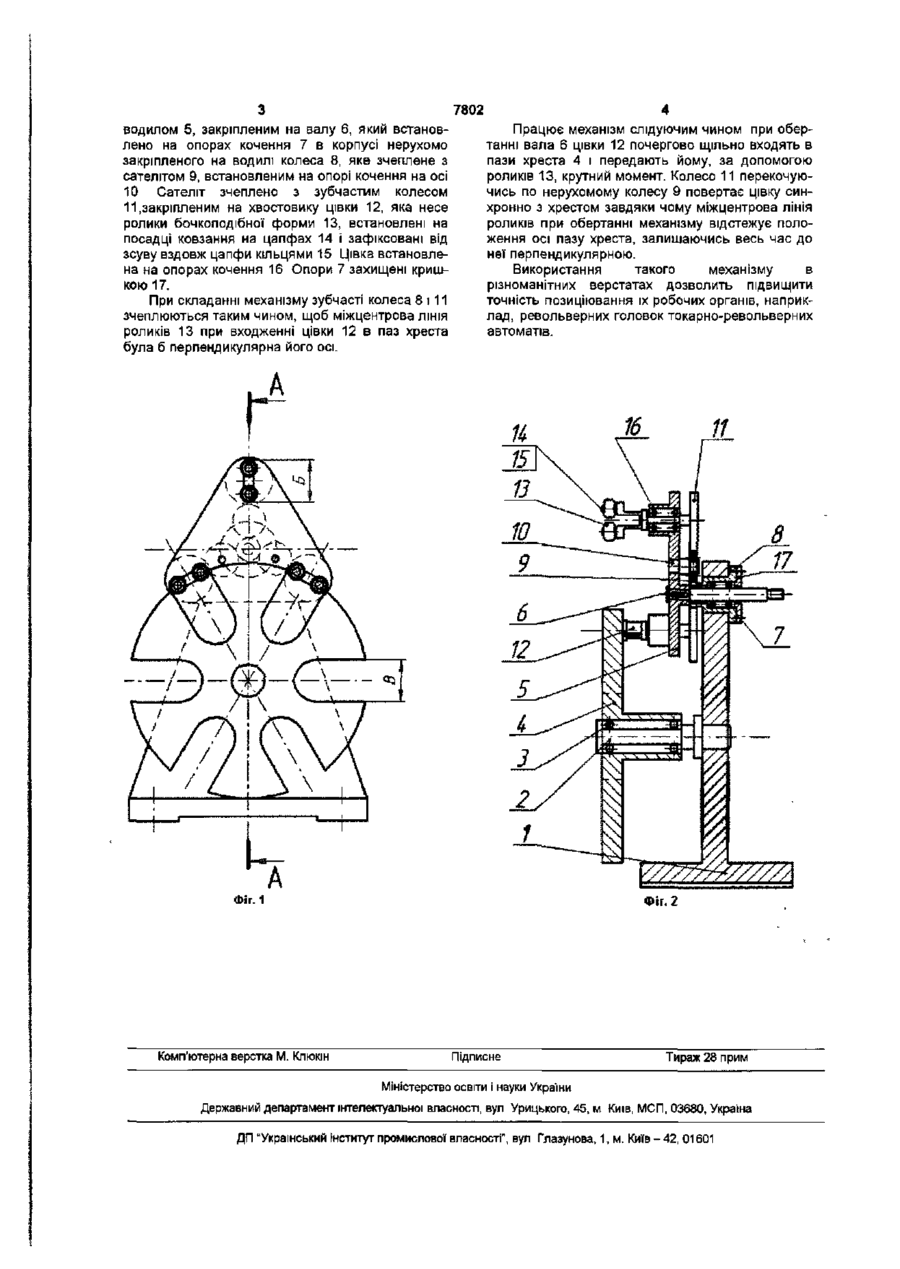

1 Багатоцівковий механізм мальтійського хреста зовнішнього зачеплення, що містить водило з цівками і кінематично зв'язаний з ним мальтійський хрест з радіальними пазами, який відрізняється тим, що з метою підвищення точності відпрацьовування хрестом кута його повороту і, зокрема, точності позиціювання зв'язаних з хрестом органів верстата за рахунок усунення зазорів між цівками і пазами хреста кожна цівка виконана у вигляді U- подібної поворотної навколо своєї осі ресори з хвостовиком і вушками, на яких встановлені ролики бочкоподібної форми, які контактують зі щічками пазів хреста, і змонтована на Корисна модель стосується верстатобудування і, зокрема, багатоцівкових механізмів мальтійських хрестів Механізми мальтійських хрестів зовнішнього зачеплення широко ВІДОМІ [1] Вони отримають корпус, встановлене в ньому на валу водило, яке має одну чи декілька цівок з роликами, взаємодіючими з пазами встановленого на осі або на валу мальтійського хреста Недоліком відомих механізмів є похибки відпрацьовування хрестом кута повороту, які виникають у наслідок зазорів між роликами цівок і пазами хреста Прототипи подібних механізмів з протилюфтними пристроями невідомі Метою даної корисної моделі є підвищення точності відпрацьовування хрестом кута повороту за рахунок виключення зазорів між цівками і пазами хреста Ця мета досягається завдяки тому, що 1 Цівка виконана поворотною навколо своєї осі у вигляді U-подібноі ресори з хвостовиком і вушками, на яких встановлені ролики бочкоподібної форми, які контактують з натягом, за рахунок пружності ресори, зі щічками паза хреста і встановлена на опорах кочення а на кінцях хво опорах кочення, а на хвостовику цівки закріплено зубчасте колесо, яке через встановлений на корпусі водила сателіт зчеплено з нерухомим зубчастим колесом, встановленим у центрі водила 2 Багатоцівковий механізм мальтійського хреста зовнішнього зачеплення за п 1, який відрізняється тим, що відстань між ЗОВНІШНІМИ твірними роликів більша ширини паза хреста на величину пружної деформації ресори, яка виникає при входженні цівки у паз хреста, а зубчасті колеса мають парну КІЛЬКІСТЬ зубців і зчеплені між собою таким чином, що міжцентрова ЛІНІЯ роликів перпендикулярна осі паза 3 Багатоцівковий механізм мальтійського хреста зовнішнього зачеплення за пп 1, 2, який відрізняється тим, що відношення КІЛЬКОСТІ зубців колеса цівки до КІЛЬКОСТІ зубців нерухомого колеса дорівнює відношенню кількості пазів хреста до КІЛЬКОСТІ цівок водила. стовиків закріплені шестерні, які мають парну КІЛЬКІСТЬ зубців і через встановлені на водилі сателіти, зачеплені з нерухомим, встановленим у центрі водила колесом, яке також має парну КІЛЬКІСТЬ зубців 2 Відсань між ЗОВНІШНІМИ твірними роликів - Б більше ширини паза хреста - В на величину пружної деформації ресори, яка виникає при и входженні в паз 3 Відношення КІЛЬКОСТІ зубців колеса цівки до КІЛЬКОСТІ зубців нерухомого колеса дорівнює відношенню КІЛЬКОСТІ пазів хреста до кількості цівок водила завдяки чому міжцентрова ЛІНІЯ роликів при обертанні механізму відстежує положення осі паза, залишаючись весь час їй перпендикулярною На фіг 1 представлено загальний вид механізму зпереду, на фіг 2 - поперечний переріз А-А на фіг 1 Пропонуємий багатоцівковий механізм мальтійського хреста складається з корпусу 1, в якому на осі 2 встановлено на опорах кочення З мальтійський хрест 4, кінематично пов'язаний з CM о 00 7802 водилом 5, закріпленим на валу 6, який встановлено на опорах кочення 7 в корпусі нерухомо закріпленого на водилі колеса 8, яке зчеплене з сателітом 9, встановленим на опорі кочення на осі 10 Сателіт зчеплено з зубчастим колесом 11,закріпленим на хвостовику цівки 12, яка несе ролики бочкоподібної форми 13, встановлені на посадці ковзання на цапфах 14 і зафіксовані від зсуву вздовж цапфи кільцями 15 Цівка встановлена на опорах кочення 16 Опори 7 захищені кришкою 17. При складанні механізму зубчасті колеса 8 і 11 зчеплюються таким чином, щоб міжцентрова ЛІНІЯ роликів 13 при входженні цівки 12 в паз хреста була б перпендикулярна його осі. Працює механізм слідуючим чином при обертанні вала 6 цівки 12 почергово щільно входять в пази хреста 4 і передають йому, за допомогою роликів 13, крутний момент. Колесо 11 перекочуючись по нерухомому колесу 9 повертає цівку синхронно з хрестом завдяки чому міжцентрова лінія роликів при обертанні механізму відстежує положення осі пазу хреста, залишаючись весь час до неї перпендикулярною. Використання такого механізму в різноманітних верстатах дозволить підвищити точність позиціювання їх робочих органів, наприклад, револьверних головок токарно-револьверних автоматів. Фіг. 1 Комп'ютерна верстка М. Клюкін Фіг. 2 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
