Прилад для вимірювання сили м’язів обертових рухів

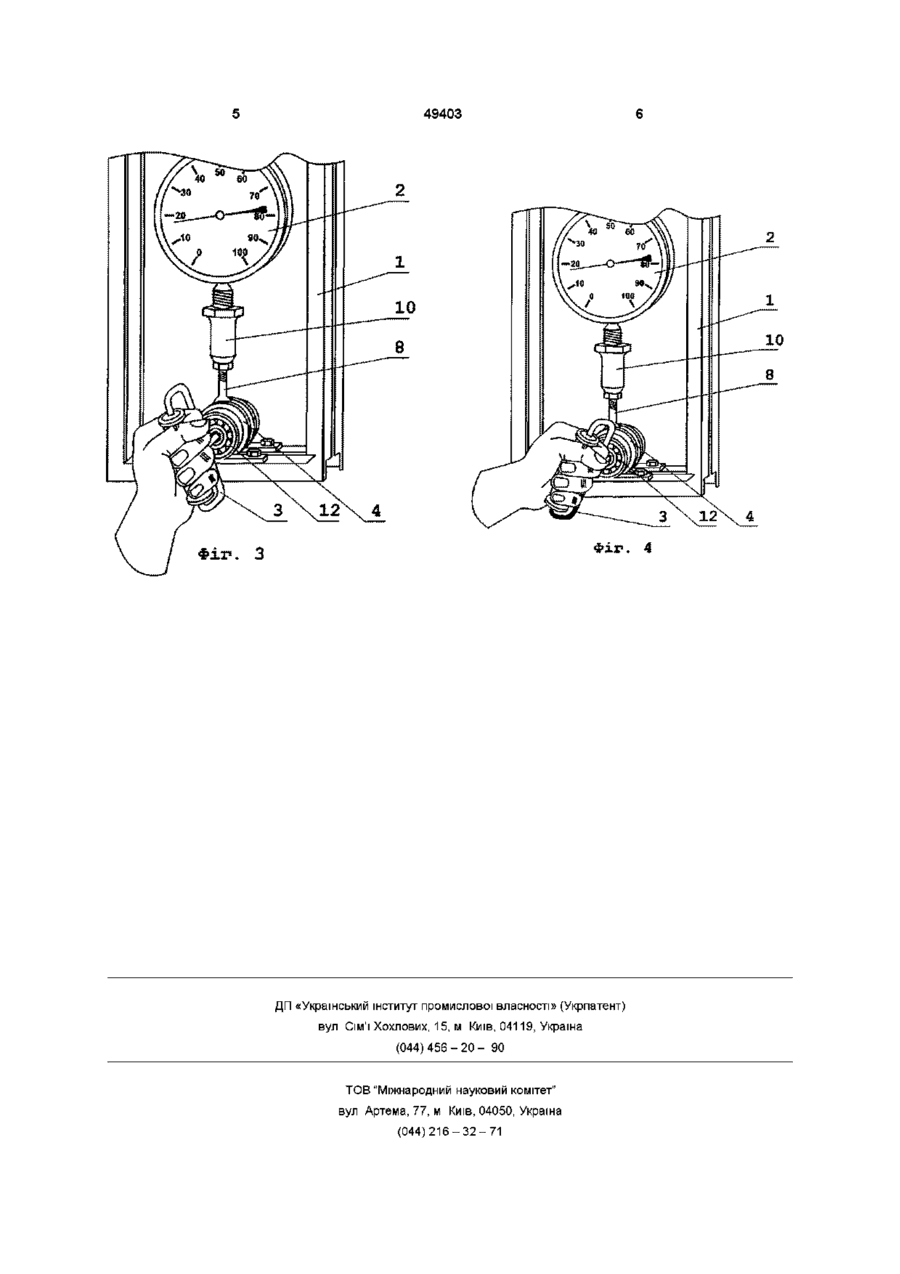

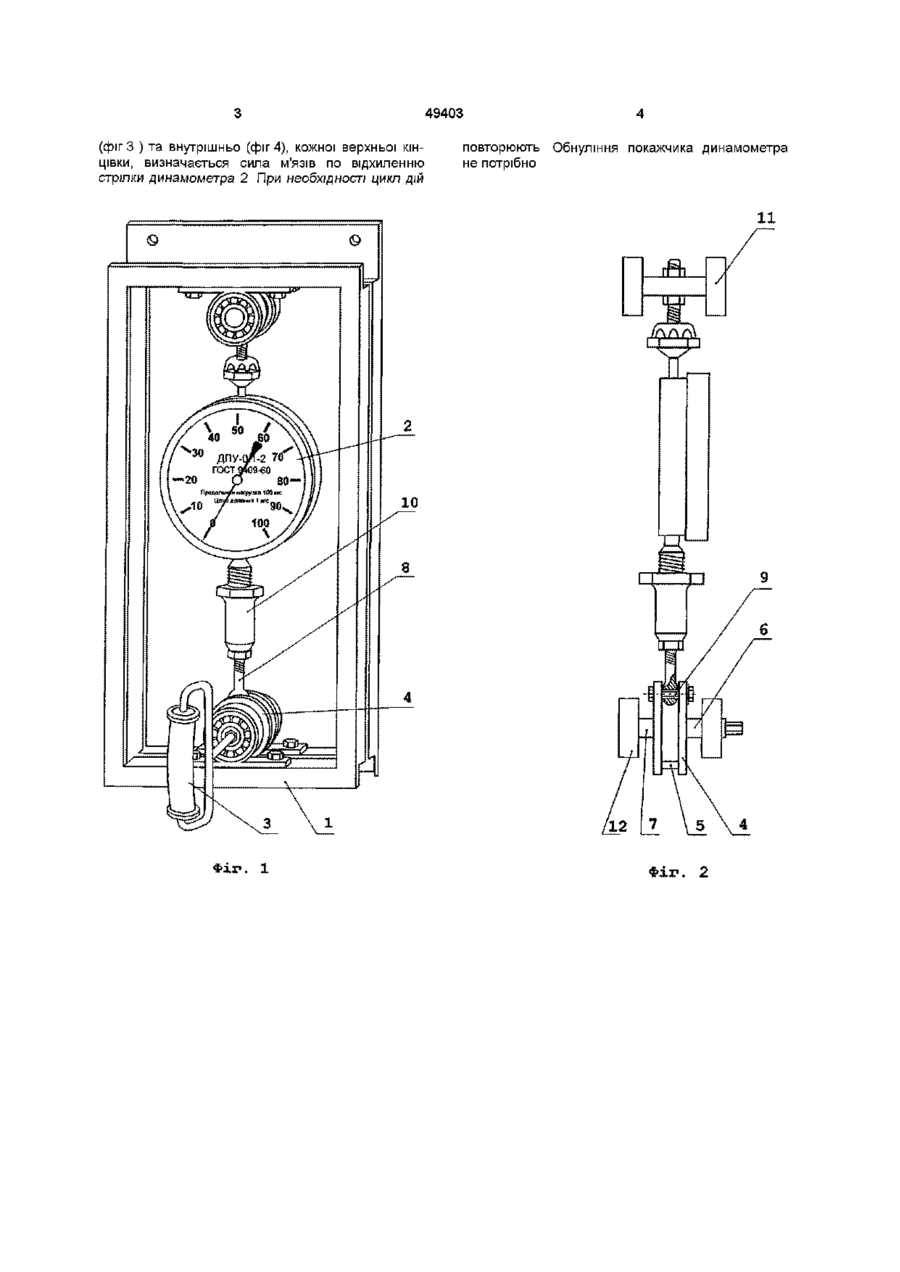

Прилад для вимірювання сили м'язів обертових рухів верхньої КІНЦІВКИ, який містить динамометр, який відрізняється тим, що має кривошипно-шатунний механізм, з'єднаний із динамометром ДПУ - 0, 1 - 2 Винахід відноситься до біологи та медицини і призначений для вимірювання сили м'язів обертових рухів (супінація та пронація) верхньої КІНЦІВКИ, як в цілому, так і посегментно Відомий пристрій для визначення сили м'язів динамометр ручний плоскопружинний - ДРП, що складається з плоскої пружини, жорстко закріпленої в корпусі До середньої частини пружини прикріплений опір для фіксації кисті, зв'язаний з регулюючим гвинтом, який в свою чергу тисне в площадку важеля, сполученого із зубчастим сектором Зубчасте зчеплення передає обертання трібці та з'єднаній з нею стрілці, яка відображає покажчик на шкалі корпуса [Велика медична енциклопедія,- Москва,- 1981 -том 16,- стор 40] Даний пристрій призначений для виміру м'язової сили кисті руки різних вікових груп, за рахунок м'язівзгиначів кисті монстрації супінації, фіг 4 - пристрій в роботі під час демонстрації пронацм Прилад містить станину 1 ( що за допомогою отворів кріпиться на рівні чоловічого зросту до стіни ) в яку вмонтовано динамометр 2 Зусилля передається від руків'я 3 на колінчастий вал, який складається зі щік 4, шатунної шийки 5 та корінних шийок 6 і 7, що передає обертовий момент навантаження через шатун (М10) 8, закріплений пальцем 9 із щоками колінчастого вала, до динамометра 2 за допомогою нижнього регулюючого гвинта 10, який з'єднується різьбовим сполученням М10 1,25 із самим шатуном Нижня шийка колінчастого вала, до якої відносяться щоки 4 та шатунна шийка 5, призначена для балансування верхньої шийки відносно центру опори колінчастого вала Для зниження доцентрових сил, які утворюються кривошипами, шатунна шийка виконана порожньою, а також вмонтовані дві пари ПІДШИПНИКІВ (А 304) 11, 12 Вивірення точності сили, яка передається безпосередньо на динамометр досягається за допомогою верхнього та нижнього 10 регулюючих гвинтів Недоліком відомого пристрою є неможливість вимірювання сили м'язових груп, що приймають участь у ротаційних рухах верхньої КІНЦІВКИ, а також адекватно оцінити рухомість у крупних суглобах КІНЦІВКИ - плечового та ліктьового В основу винаходу "Прилад для вимірювання сили м'язів обертових рухів" поставлене завдання шляхом вмонтування динамометра ДПУ - 0,1 - 2 забезпечити вимірювання сили м'язів при двосторонніх обертових рухах верхньої КІНЦІВКИ Це досягається тим, що прилад для вимірювання сили м'язів обертових рухів, що містить динамометр, згідно з винаходом, має кривошипно-шатунний механізм, що передає зусилля від руків'я через шатун на вмонтований динамометр ДПУ - 0,1 - 2 На кресленнях зображено запропонований прилад фіг 1 - загальний вигляд, фіг 2 - профільний вигляд, фіг 3 - пристрій в роботі під час де (73) Прилад використовується наступним чином спочатку готують прилад для вимірювання (фиг 1) Для цього потрібно станину 1 закріпити до стіни на рівні чоловічого зросту, але на потрібній висоті в залежності від росту та вікових груп, що досліджуються Тому рекомендовано мати фіксаж через кожні 5 - 10см На витягнуту руку утримується руків'я 3, якщо досліджується сила м'язів плеча й рухливість у плечовому суглобові, та рука зігнута під кутом у 90° в ліктьовому суглобові при дослідженні сили м'язів обертових рухів передпліччя Із послідовним обертанням руків'я максимально назовні СО о 49403 (фіг 3 ) та внутрішньо (фіг 4), кожної верхньої КІНЦІВКИ, визначається сила м'язів по відхиленню стрілки динамометра 2 При необхідності цикл дій Фіг. 1 повторюють Обнуління покажчика динамометра не потрібно 49403 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 4
