Копач для коренеплодів

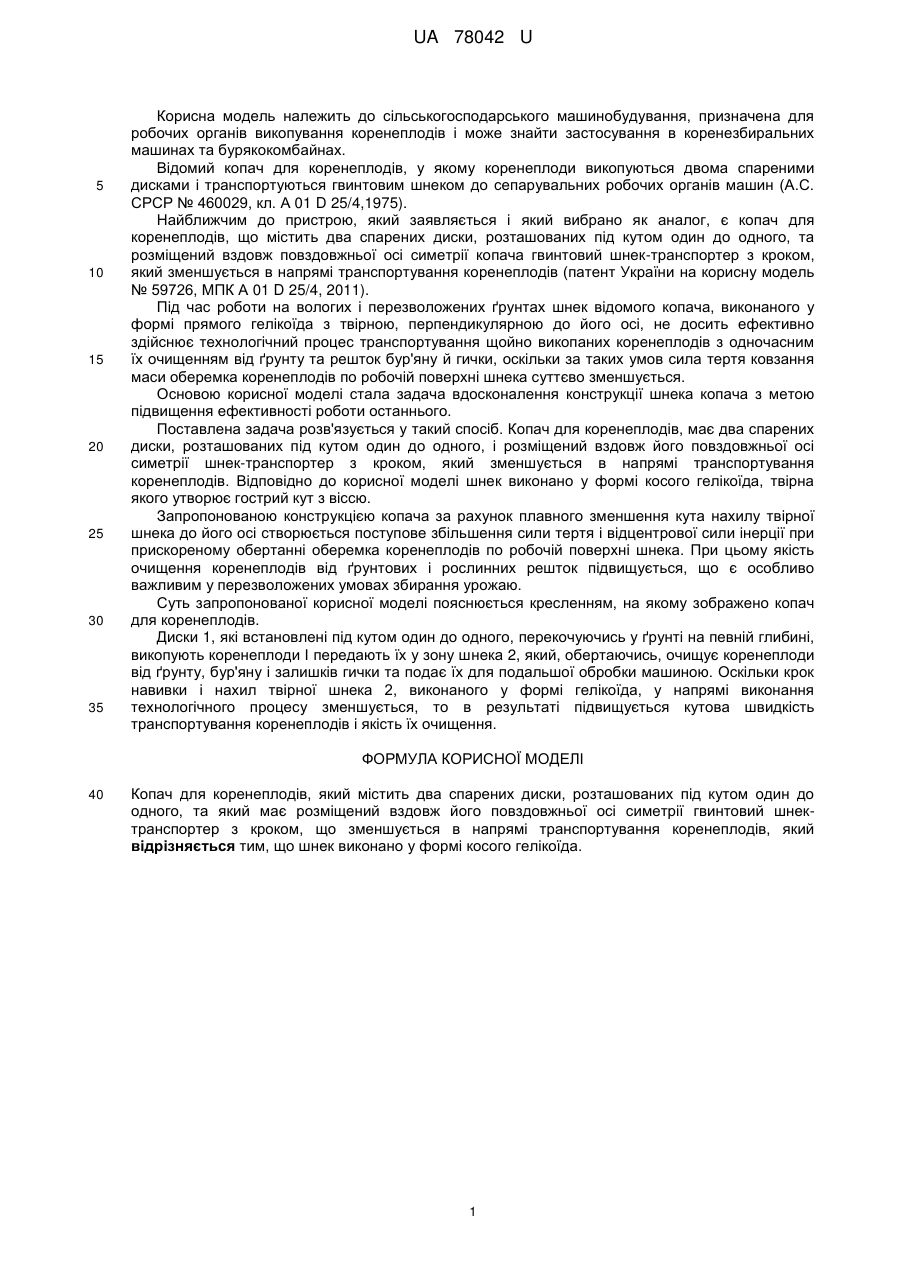

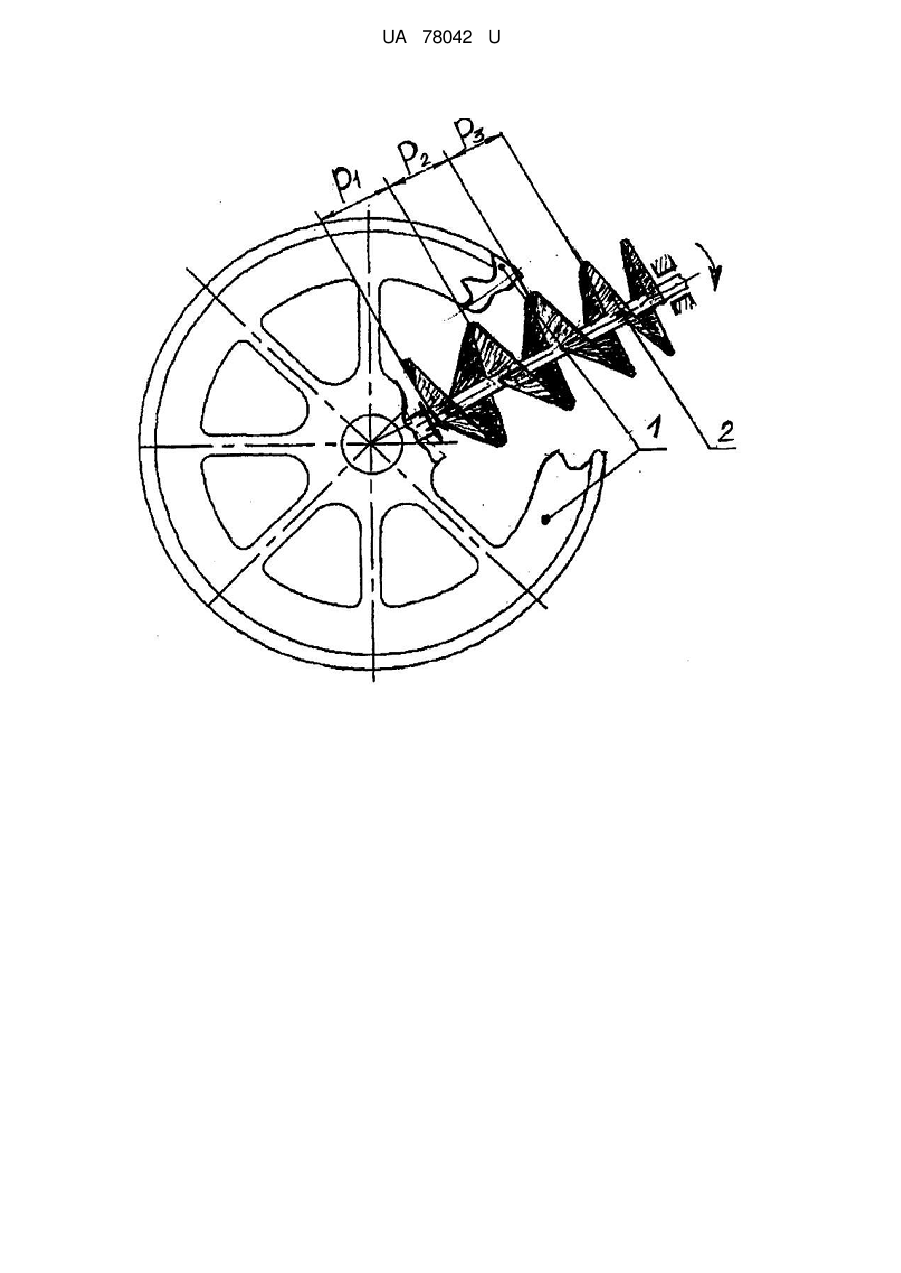

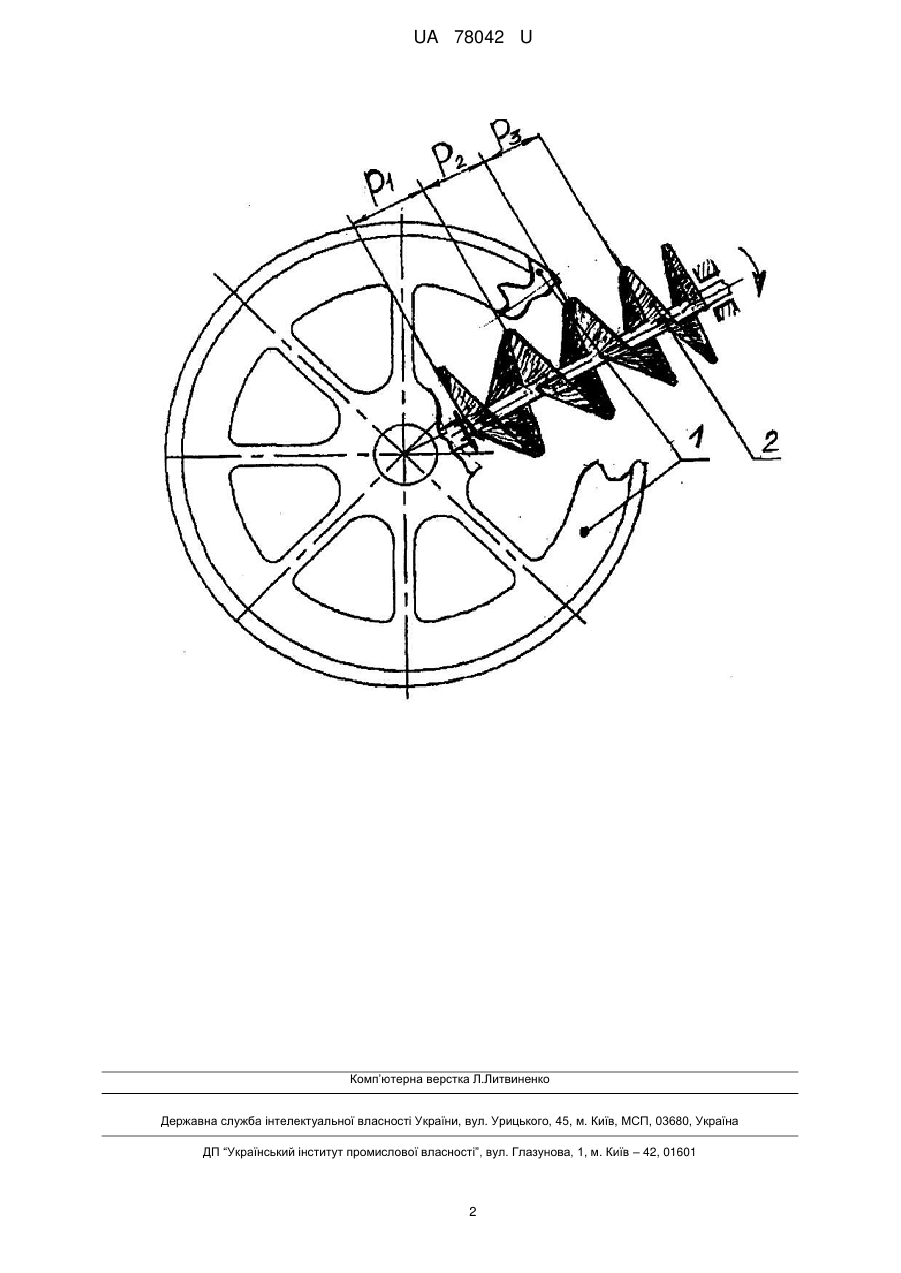

Реферат: UA 78042 U UA 78042 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, призначена для робочих органів викопування коренеплодів і може знайти застосування в коренезбиральних машинах та бурякокомбайнах. Відомий копач для коренеплодів, у якому коренеплоди викопуються двома спареними дисками і транспортуються гвинтовим шнеком до сепарувальних робочих органів машин (А.С. СРСР № 460029, кл. А 01 D 25/4,1975). Найближчим до пристрою, який заявляється і який вибрано як аналог, є копач для коренеплодів, що містить два спарених диски, розташованих під кутом один до одного, та розміщений вздовж повздовжньої осі симетрії копача гвинтовий шнек-транспортер з кроком, який зменшується в напрямі транспортування коренеплодів (патент України на корисну модель № 59726, МПК А 01 D 25/4, 2011). Під час роботи на вологих і перезволожених ґрунтах шнек відомого копача, виконаного у формі прямого гелікоїда з твірною, перпендикулярною до його осі, не досить ефективно здійснює технологічний процес транспортування щойно викопаних коренеплодів з одночасним їх очищенням від ґрунту та решток бур'яну й гички, оскільки за таких умов сила тертя ковзання маси оберемка коренеплодів по робочій поверхні шнека суттєво зменшується. Основою корисної моделі стала задача вдосконалення конструкції шнека копача з метою підвищення ефективності роботи останнього. Поставлена задача розв'язується у такий спосіб. Копач для коренеплодів, має два спарених диски, розташованих під кутом один до одного, і розміщений вздовж його повздовжньої осі симетрії шнек-транспортер з кроком, який зменшується в напрямі транспортування коренеплодів. Відповідно до корисної моделі шнек виконано у формі косого гелікоїда, твірна якого утворює гострий кут з віссю. Запропонованою конструкцією копача за рахунок плавного зменшення кута нахилу твірної шнека до його осі створюється поступове збільшення сили тертя і відцентрової сили інерції при прискореному обертанні оберемка коренеплодів по робочій поверхні шнека. При цьому якість очищення коренеплодів від ґрунтових і рослинних решток підвищується, що є особливо важливим у перезволожених умовах збирання урожаю. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено копач для коренеплодів. Диски 1, які встановлені під кутом один до одного, перекочуючись у ґрунті на певній глибині, викопують коренеплоди І передають їх у зону шнека 2, який, обертаючись, очищує коренеплоди від ґрунту, бур'яну і залишків гички та подає їх для подальшої обробки машиною. Оскільки крок навивки і нахил твірної шнека 2, виконаного у формі гелікоїда, у напрямі виконання технологічного процесу зменшується, то в результаті підвищується кутова швидкість транспортування коренеплодів і якість їх очищення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Копач для коренеплодів, який містить два спарених диски, розташованих під кутом один до одного, та який має розміщений вздовж його повздовжньої осі симетрії гвинтовий шнектранспортер з кроком, що зменшується в напрямі транспортування коренеплодів, який відрізняється тим, що шнек виконано у формі косого гелікоїда. 1 UA 78042 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
