Комбінований копач коренеплодів
Номер патенту: 66680
Опубліковано: 10.01.2012
Автори: Паньків Віталій Романович, Герасимчук Галина Андріївна, Підгурський Микола Іванович, Барановський Віктор Миколайович
Формула / Реферат
1. Комбінований копач коренеплодів, що містить два суміжні сферичні диски, розташований над ними під кутом до площини, яка проходить через лезо диска, горизонтальний вал з барабаном, по твірних якого встановлені послідовно осі з закріпленими на них плоскими пружними елементами, який відрізняється тим, що барабан горизонтального вала виконаний трисекційним, причому осі двох крайніх секцій утворюють зрізаний конус, а осі середньої секції утворюють циліндр.
2. Комбінований копач за п.1, який відрізняється тим, що дві крайні секції розташовані (направлені) одна до одної меншими основами, а площини, які проходять через осі суміжних секцій, утворюють між собою тупий кут.
Текст

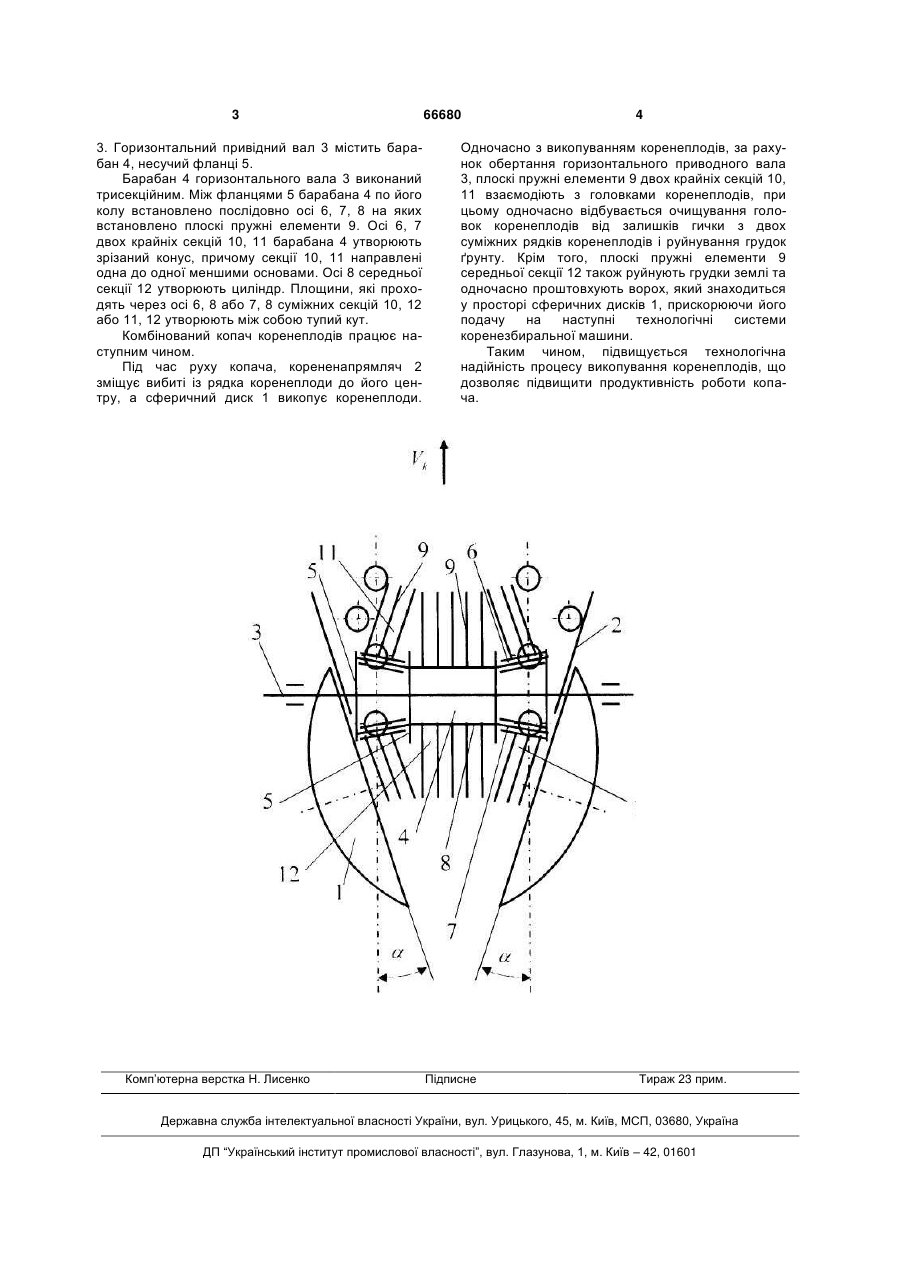

1. Комбінований копач коренеплодів, що містить два суміжні сферичні диски, розташований над ними під кутом до площини, яка проходить 3 3. Горизонтальний привідний вал 3 містить барабан 4, несучий фланці 5. Барабан 4 горизонтального вала 3 виконаний трисекційним. Між фланцями 5 барабана 4 по його колу встановлено послідовно осі 6, 7, 8 на яких встановлено плоскі пружні елементи 9. Осі 6, 7 двох крайніх секцій 10, 11 барабана 4 утворюють зрізаний конус, причому секції 10, 11 направлені одна до одної меншими основами. Осі 8 середньої секції 12 утворюють циліндр. Площини, які проходять через осі 6, 8 або 7, 8 суміжних секцій 10, 12 або 11, 12 утворюють між собою тупий кут. Комбінований копач коренеплодів працює наступним чином. Під час руху копача, корененапрямляч 2 зміщує вибиті із рядка коренеплоди до його центру, а сферичний диск 1 викопує коренеплоди. Комп’ютерна верстка Н. Лисенко 66680 4 Одночасно з викопуванням коренеплодів, за рахунок обертання горизонтального приводного вала 3, плоскі пружні елементи 9 двох крайніх секцій 10, 11 взаємодіють з головками коренеплодів, при цьому одночасно відбувається очищування головок коренеплодів від залишків гички з двох суміжних рядків коренеплодів і руйнування грудок ґрунту. Крім того, плоскі пружні елементи 9 середньої секції 12 також руйнують грудки землі та одночасно проштовхують ворох, який знаходиться у просторі сферичних дисків 1, прискорюючи його подачу на наступні технологічні системи коренезбиральної машини. Таким чином, підвищується технологічна надійність процесу викопування коренеплодів, що дозволяє підвищити продуктивність роботи копача. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined root digger
Автори англійськоюBaranovskyi Viktor Mykolaiovych, Pidhurskyi Mykola Ivanovych, Herasymchuk Halyna Andriivna, Pankiv Vitalii Romanovych
Назва патенту російськоюКомбинированный копач корнеплодов
Автори російськоюБарановский Виктор Николаевич, Подгурский Николай Иванович, Герасимчук Галина Андреевна, Панькив Виталий Романович
МПК / Мітки
МПК: A01D 25/04
Мітки: копач, коренеплодів, комбінований
