Дисковий копач коренеплодів

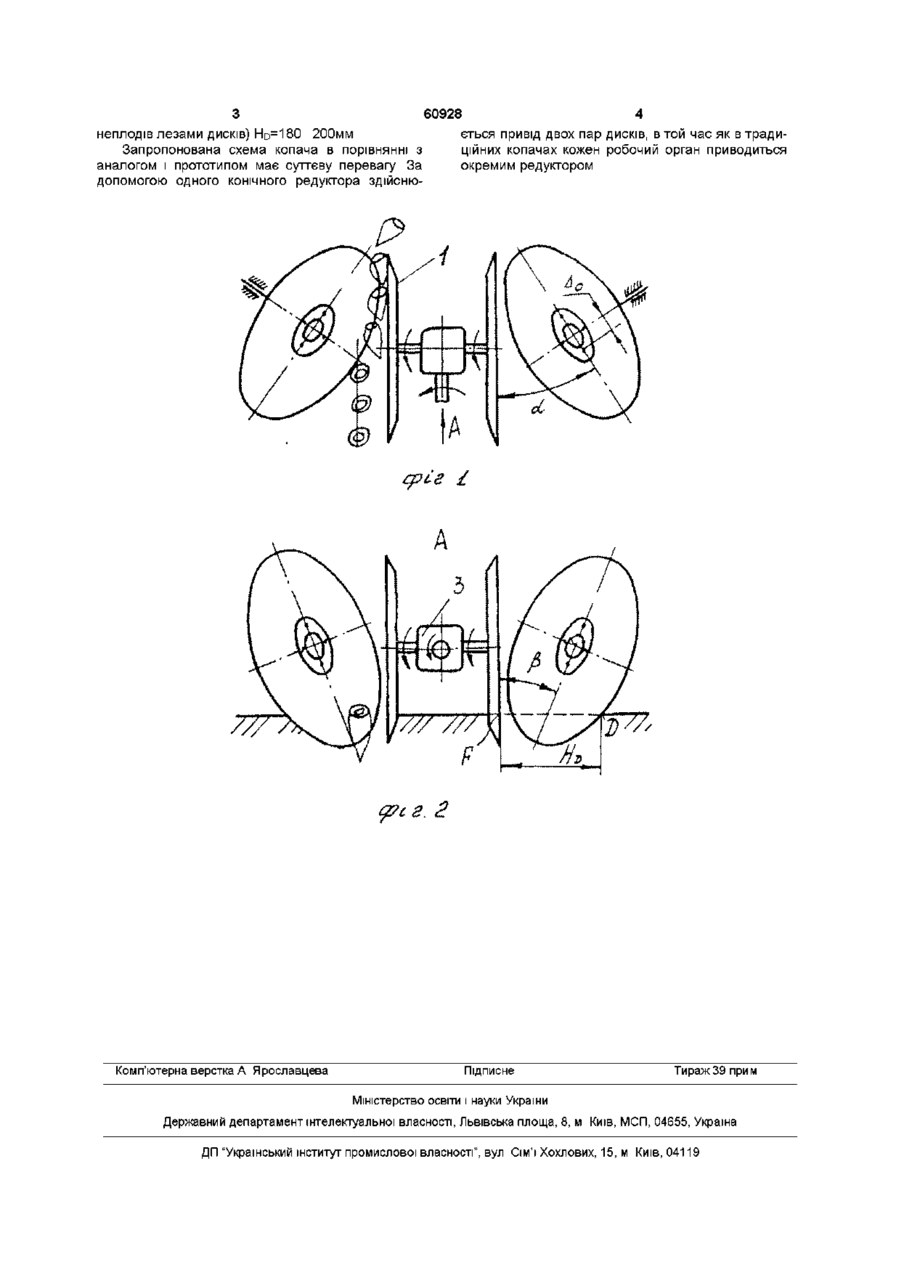

Дисковий копач коренеплодів, що містить щонайменше дві пари дисків, основні з яких з'єднані з приводом, а додаткові вільно установлені на осі, який відрізняється тим, що основні диски розташовані вертикально та один навпроти іншого, між якими розташований конічний редуктор, а ДОПОМІЖНІ диски нахилені у повздовжньому й поперечному напрямках і розташовані по боках зі сторони робочої поверхні основних дисків Винахід відноситься до галузі сільськогосподарського машинобудування і може бути застосований для викопування коренеплодів цукрових буряків Відомий копач для коренеплодів (А С СРСР №709020, МКВ 7 A01D25/04, 1980р), що містить щонайменше дві пари дисків, основні з яких з'єднані з приводом, а додаткові вільно встановлені на осі Аналог Недоліком такого копача є підвищені енерговитрати, а також складність виготовлення приводу копача Також відомий дисковий копач коренеплодів (АС СРСР №296505, МКВ 7 A01D25/04, 1971р), що містить щонайменше дві пари дисків, основні з яких з'єднані з приводом, а додаткові вільно встановлені на осі Прототип Недоліком такого копача є підвищені енерговитрати, а також складність виготовлення приводу копача В основу винаходу покладена задача вдосконалення дискового копача коренеплодів, в якому виконанням основних дисків активними і вертикально розташованими забезпечується розташування конічного редуктора між основними дисками і за рахунок цього спрощується конструкція копача і вузлів його приводу, оскільки один редуктор забезпечує привід двох копачів Поставлена задача досягається за рахунок того, що в дисковому копачі коренеплодів, що містить щонайменше дві пари дисків, основні з яких з'єднані з приводом, а додаткові вільно встановлені на осі, згідно винаходу вводиться те, що основні диски розташовані вертикально та один на впроти іншого, між якими розташований конічний редуктор, а ДОПОМІЖНІ диски нахилені в повздовжньому і поперечному напрямках і розташовані по боках зі сторони робочої поверхні основних дисків Загальний вигляд дискового копача коренеплодів зображено на фіг1, фіг 2 - перетин по А-А на фіг 1 Дисковий копач коренеплодів містить щонайменше дві пари дисків Основні диски 1 розташовані вертикально та один навпроти іншого ДОПОМІЖНІ диски 2 нахилені в повздовжньому (кут а) і поперечному (кут р) напрямках і розташовані по боках зі сторони робочої поверхні основних дисків 1 Між ОСНОВНИМИ привідними дисками 1 розташований конічний редуктор З Працює дисковий копач коренеплодів наступним чином При переміщенні дисків вздовж рядків, коренеплоди, за допомогою додаткових дисків 2, викопуються з ґрунту і попадаючи в зону між основними 1 і додатковими 2 дисками подаються на очисні пристрої (на схемі не зображено) Обертання додаткових дисків 2, розташованих по даній схемі, відбувається як за рахунок їх зчеплення з ґрунтом, так і стиснутого в зоні викопування вороху коренеплодів, який завдяки сил тертя передає колове зусилля від основних (активних) дисків 1 до додаткових (пасивних) 2 ВІДМІННІСТЮ процесу викопування за такою схемою є зсування шару ґрунту з коренеплодами в сторону активного диска, оскільки відстані від осі рядка до точок перетину дисків з поверхнею ґрунту (т F 11 D) повинні бути однаковими і знаходитись в межах 90 100мм (умова не пошкодження коре 00 о> о (О З 60928 неплодів лезами дисків) ЬЬ=180 200мм ється привід двох пар дисків, в той час як в традиЗапропонована схема копача в порівнянні з ційних копачах кожен робочий орган приводиться аналогом і прототипом має суттєву перевагу За окремим редуктором допомогою одного конічного редуктора здійсню . Комп'ютерна верстка А Ярославцева 2 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
