Спосіб нанесення шрифту брайля

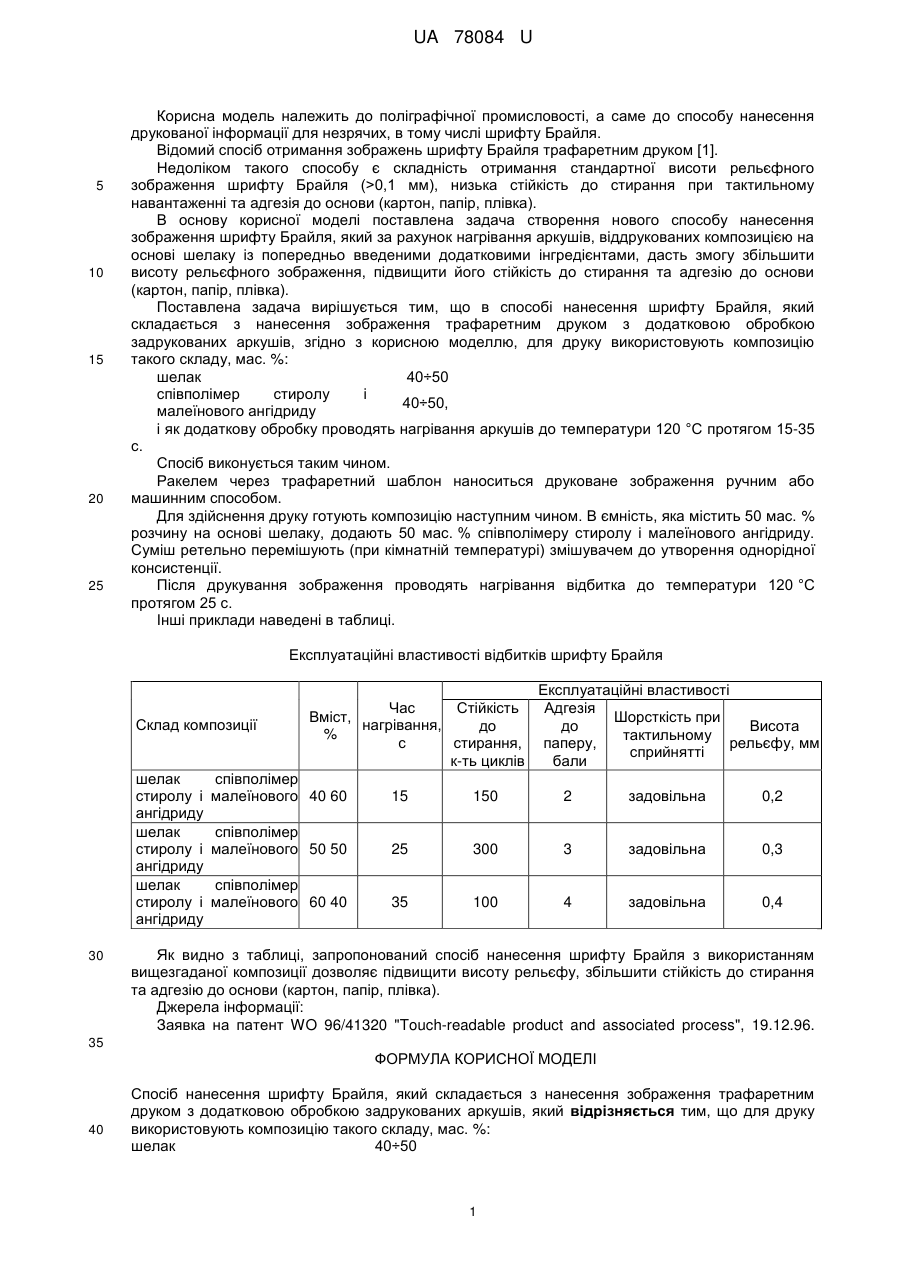

Реферат: UA 78084 U UA 78084 U 5 10 15 20 25 Корисна модель належить до поліграфічної промисловості, а саме до способу нанесення друкованої інформації для незрячих, в тому числі шрифту Брайля. Відомий спосіб отримання зображень шрифту Брайля трафаретним друком [1]. Недоліком такого способу є складність отримання стандартної висоти рельєфного зображення шрифту Брайля (>0,1 мм), низька стійкість до стирання при тактильному навантаженні та адгезія до основи (картон, папір, плівка). В основу корисної моделі поставлена задача створення нового способу нанесення зображення шрифту Брайля, який за рахунок нагрівання аркушів, віддрукованих композицією на основі шелаку із попередньо введеними додатковими інгредієнтами, дасть змогу збільшити висоту рельєфного зображення, підвищити його стійкість до стирання та адгезію до основи (картон, папір, плівка). Поставлена задача вирішується тим, що в способі нанесення шрифту Брайля, який складається з нанесення зображення трафаретним друком з додатковою обробкою задрукованих аркушів, згідно з корисною моделлю, для друку використовують композицію такого складу, мас. %: шелак 40÷50 співполімер стиролу і 40÷50, малеїнового ангідриду і як додаткову обробку проводять нагрівання аркушів до температури 120 °C протягом 15-35 с. Спосіб виконується таким чином. Ракелем через трафаретний шаблон наноситься друковане зображення ручним або машинним способом. Для здійснення друку готують композицію наступним чином. В ємність, яка містить 50 мас. % розчину на основі шелаку, додають 50 мас. % співполімеру стиролу і малеїнового ангідриду. Суміш ретельно перемішують (при кімнатній температурі) змішувачем до утворення однорідної консистенції. Після друкування зображення проводять нагрівання відбитка до температури 120 °C протягом 25 с. Інші приклади наведені в таблиці. Експлуатаційні властивості відбитків шрифту Брайля Склад композиції шелак стиролу і ангідриду шелак стиролу і ангідриду шелак стиролу і ангідриду 30 Час Стійкість Вміст, нагрівання, до % с стирання, к-ть циклів Експлуатаційні властивості Адгезія Шорсткість при до Висота тактильному паперу, рельєфу, мм сприйнятті бали співполімер малеїнового 40 60 15 150 2 задовільна 0,2 співполімер малеїнового 50 50 25 300 3 задовільна 0,3 співполімер малеїнового 60 40 35 100 4 задовільна 0,4 Як видно з таблиці, запропонований спосіб нанесення шрифту Брайля з використанням вищезгаданої композиції дозволяє підвищити висоту рельєфу, збільшити стійкість до стирання та адгезію до основи (картон, папір, плівка). Джерела інформації: Заявка на патент WO 96/41320 "Touch-readable product and associated process", 19.12.96. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб нанесення шрифту Брайля, який складається з нанесення зображення трафаретним друком з додатковою обробкою задрукованих аркушів, який відрізняється тим, що для друку використовують композицію такого складу, мас. %: шелак 40÷50 1 UA 78084 U співполімер стиролу і 40÷50, малеїнового ангідриду а додаткову обробку проводять нагріванням аркушів до температури 120 °C протягом 15-35 с. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
