Хірургічний вимірювальний інструмент

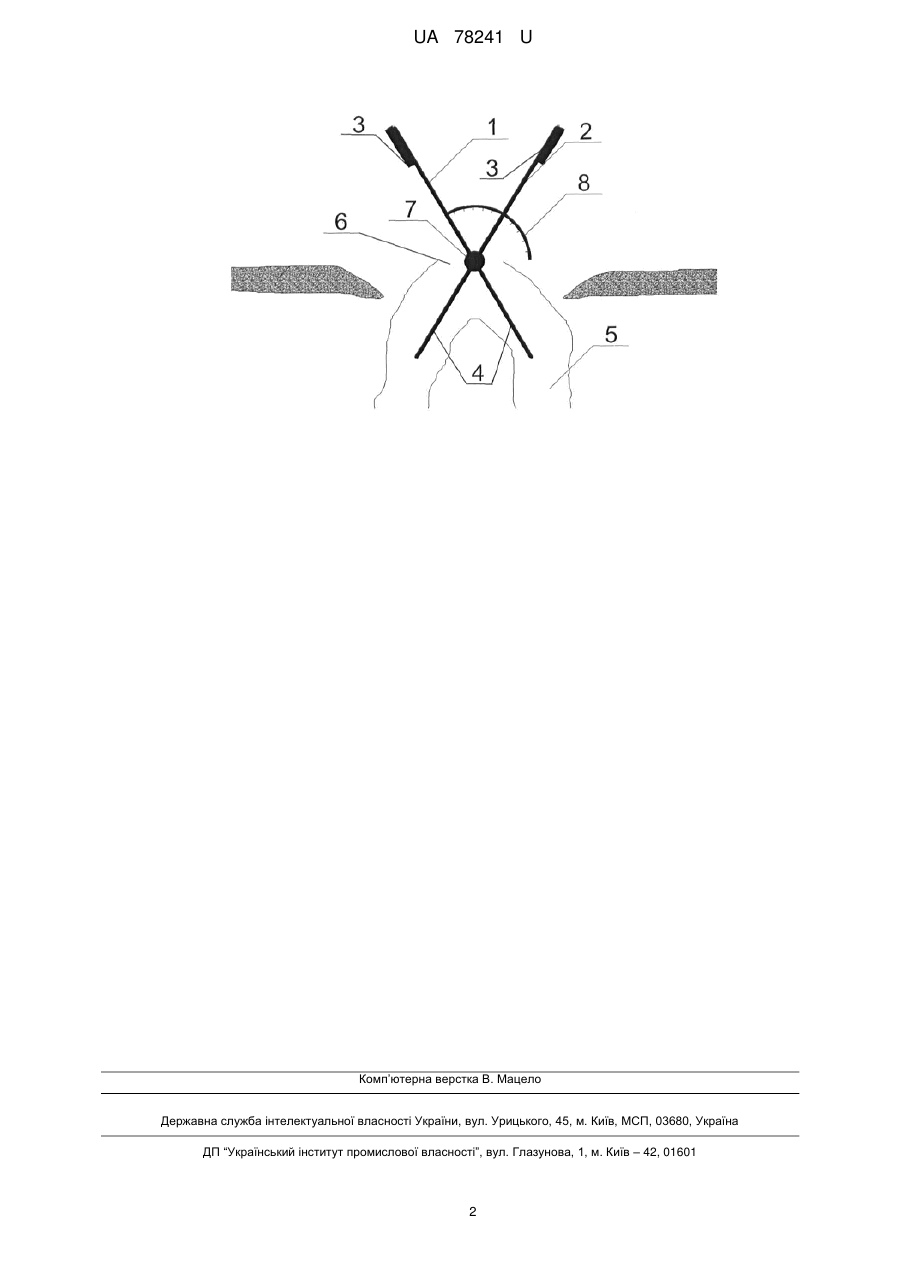

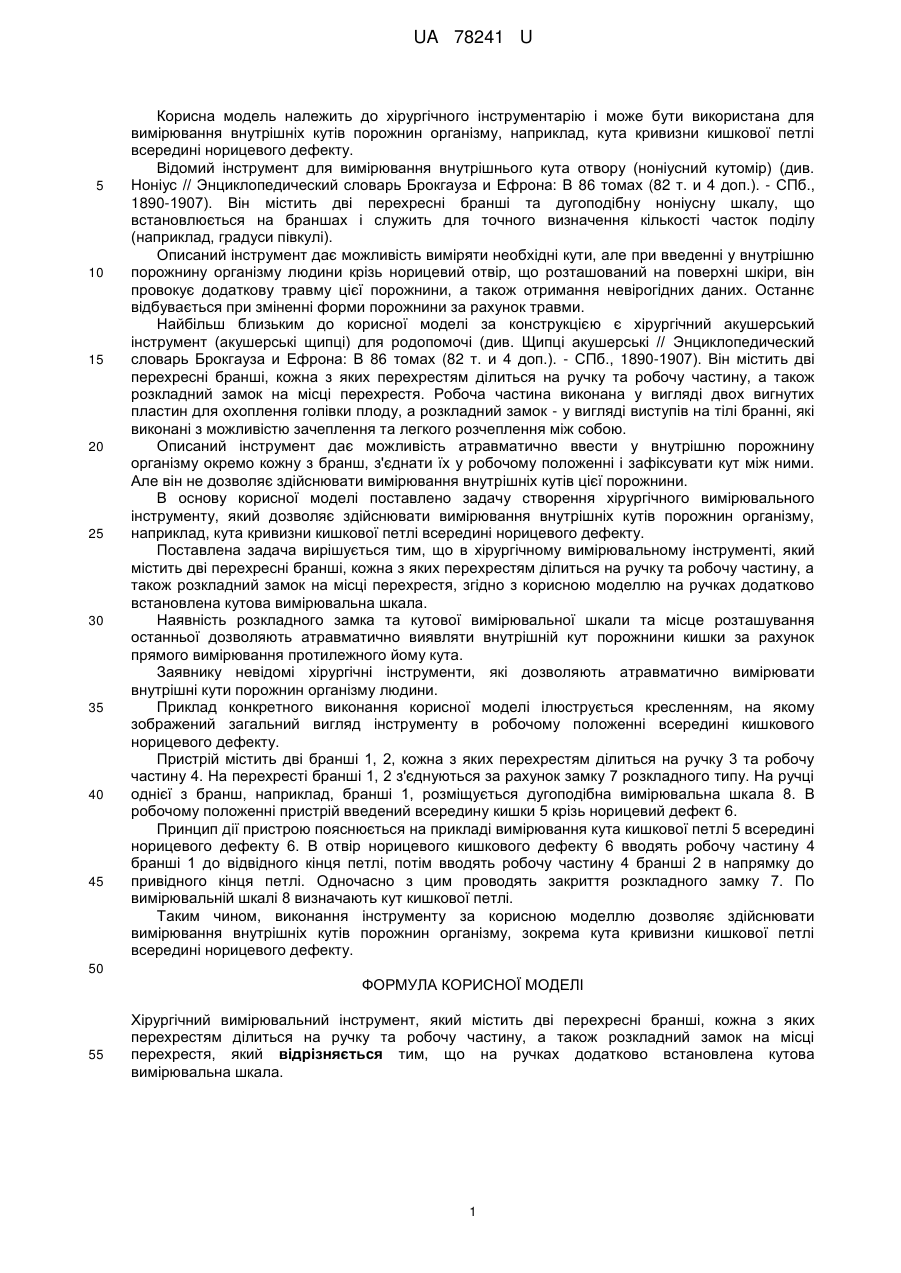

Реферат: Хірургічний вимірювальний інструмент містить дві перехресні бранші, кожна з яких перехрестям ділиться на ручку та робочу частину, а також розкладний замок на місці перехрестя. На ручках додатково встановлена кутова вимірювальна шкала. UA 78241 U (54) ХІРУРГІЧНИЙ ВИМІРЮВАЛЬНИЙ ІНСТРУМЕНТ UA 78241 U UA 78241 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до хірургічного інструментарію і може бути використана для вимірювання внутрішніх кутів порожнин організму, наприклад, кута кривизни кишкової петлі всередині норицевого дефекту. Відомий інструмент для вимірювання внутрішнього кута отвору (ноніусний кутомір) (див. Ноніус // Энциклопедический словарь Брокгауза и Ефрона: В 86 томах (82 т. и 4 доп.). - СПб., 1890-1907). Він містить дві перехресні бранші та дугоподібну ноніусну шкалу, що встановлюється на браншах і служить для точного визначення кількості часток поділу (наприклад, градуси півкулі). Описаний інструмент дає можливість виміряти необхідні кути, але при введенні у внутрішню порожнину організму людини крізь норицевий отвір, що розташований на поверхні шкіри, він провокує додаткову травму цієї порожнини, а також отримання невірогідних даних. Останнє відбувається при зміненні форми порожнини за рахунок травми. Найбільш близьким до корисної моделі за конструкцією є хірургічний акушерський інструмент (акушерські щипці) для родопомочі (див. Щипці акушерські // Энциклопедический словарь Брокгауза и Ефрона: В 86 томах (82 т. и 4 доп.). - СПб., 1890-1907). Він містить дві перехресні бранші, кожна з яких перехрестям ділиться на ручку та робочу частину, а також розкладний замок на місці перехрестя. Робоча частина виконана у вигляді двох вигнутих пластин для охоплення голівки плоду, а розкладний замок - у вигляді виступів на тілі бранні, які виконані з можливістю зачеплення та легкого розчеплення між собою. Описаний інструмент дає можливість атравматично ввести у внутрішню порожнину організму окремо кожну з бранш, з'єднати їх у робочому положенні і зафіксувати кут між ними. Але він не дозволяє здійснювати вимірювання внутрішніх кутів цієї порожнини. В основу корисної моделі поставлено задачу створення хірургічного вимірювального інструменту, який дозволяє здійснювати вимірювання внутрішніх кутів порожнин організму, наприклад, кута кривизни кишкової петлі всередині норицевого дефекту. Поставлена задача вирішується тим, що в хірургічному вимірювальному інструменті, який містить дві перехресні бранші, кожна з яких перехрестям ділиться на ручку та робочу частину, а також розкладний замок на місці перехрестя, згідно з корисною моделлю на ручках додатково встановлена кутова вимірювальна шкала. Наявність розкладного замка та кутової вимірювальної шкали та місце розташування останньої дозволяють атравматично виявляти внутрішній кут порожнини кишки за рахунок прямого вимірювання протилежного йому кута. Заявнику невідомі хірургічні інструменти, які дозволяють атравматично вимірювати внутрішні кути порожнин організму людини. Приклад конкретного виконання корисної моделі ілюструється кресленням, на якому зображений загальний вигляд інструменту в робочому положенні всередині кишкового норицевого дефекту. Пристрій містить дві бранші 1, 2, кожна з яких перехрестям ділиться на ручку 3 та робочу частину 4. На перехресті бранші 1, 2 з'єднуються за рахунок замку 7 розкладного типу. На ручці однієї з бранш, наприклад, бранші 1, розміщується дугоподібна вимірювальна шкала 8. В робочому положенні пристрій введений всередину кишки 5 крізь норицевий дефект 6. Принцип дії пристрою пояснюється на прикладі вимірювання кута кишкової петлі 5 всередині норицевого дефекту 6. В отвір норицевого кишкового дефекту 6 вводять робочу частину 4 бранші 1 до відвідного кінця петлі, потім вводять робочу частину 4 бранші 2 в напрямку до привідного кінця петлі. Одночасно з цим проводять закриття розкладного замку 7. По вимірювальній шкалі 8 визначають кут кишкової петлі. Таким чином, виконання інструменту за корисною моделлю дозволяє здійснювати вимірювання внутрішніх кутів порожнин організму, зокрема кута кривизни кишкової петлі всередині норицевого дефекту. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Хірургічний вимірювальний інструмент, який містить дві перехресні бранші, кожна з яких перехрестям ділиться на ручку та робочу частину, а також розкладний замок на місці перехрестя, який відрізняється тим, що на ручках додатково встановлена кутова вимірювальна шкала. 1 UA 78241 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
