Магнітна головка
Формула / Реферат

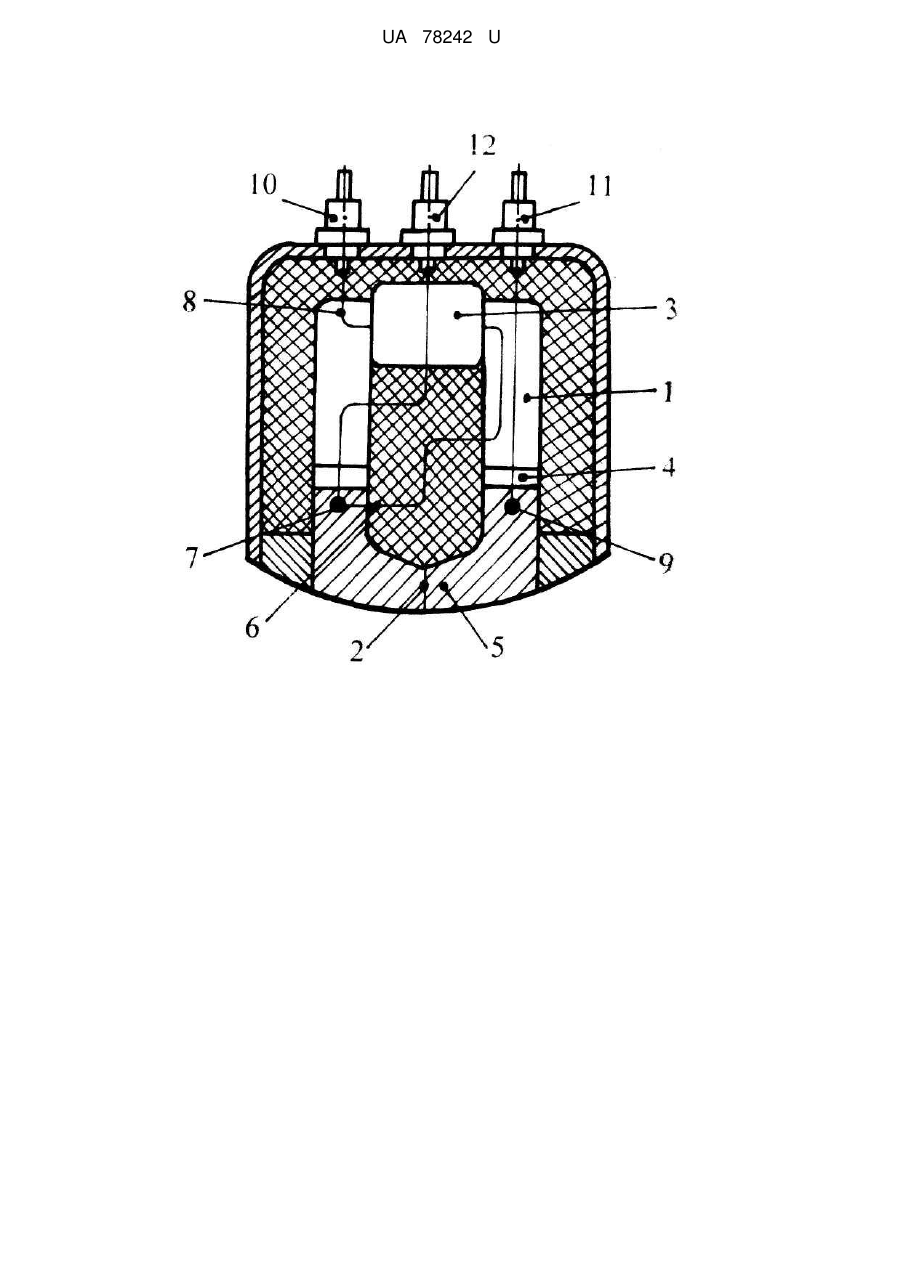

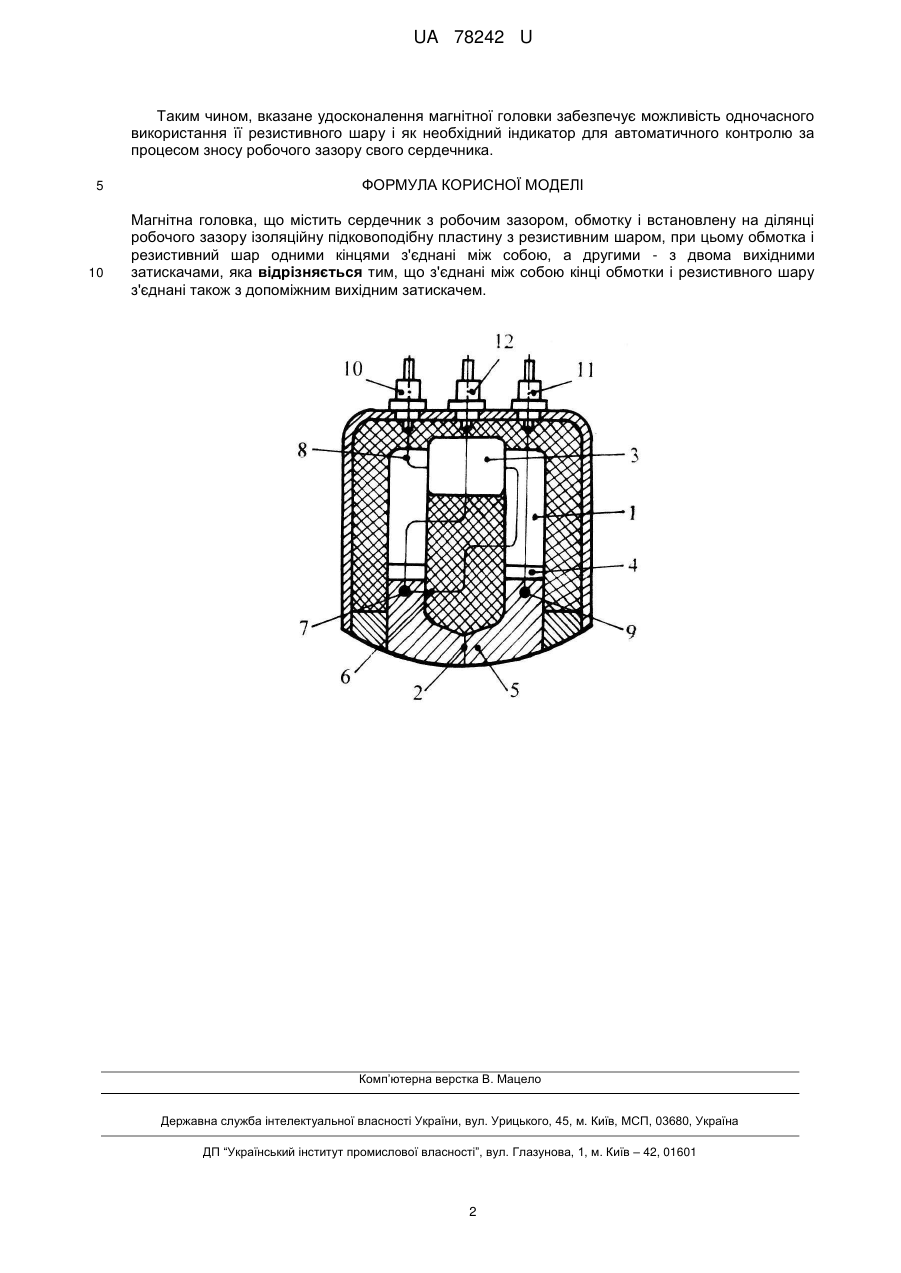

Магнітна головка, що містить сердечник з робочим зазором, обмотку і встановлену на ділянці робочого зазору ізоляційну підковоподібну пластину з резистивним шаром, при цьому обмотка і резистивний шар одними кінцями з'єднані між собою, а другими - з двома вихідними затискачами, яка відрізняється тим, що з'єднані між собою кінці обмотки і резистивного шару з'єднані також з допоміжним вихідним затискачем.
Текст
Реферат: UA 78242 U UA 78242 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування і стосується саме магнітних головок для апаратури магнітного запису та відтворення різної звукової інформації. Відома магнітна головка, яка містить сердечник з робочим зазором і обмотку, з'єднану своїми кінцями з двома вихідними затискачами [див. Ефимов Ε.Г. Магнитные головки. - Μ.: Энергия, 1976, с. 5, рис. 1]. Недоліком такої магнітної головки є те, що вона не забезпечує можливості автоматичної корекції і відновлення початкових характеристик у міру зносу робочого зазору свого сердечника із-за відсутності в ній необхідного для цього засобу. Найбільш близькою до корисної моделі за технічною суттю і досягуваним ефектом є магнітна головка, яка містить сердечник з робочим зазором, обмотку і встановлену на ділянці робочого зазору ізоляційну підковоподібну пластину з резистивним шаром, при цьому обмотка і резистивний шар одними кінцями з'єднані між собою, а другими - з двома вихідними затискачами [див. А.с. СССР № 575683, МПК G11В5/45. Магнитная головка /В.Ю. Найкелис, А.А. Якштас, Ю.С. Епишкин, В.В. Раков. - 1977. Бюл. № 37, с. 152]. Така магнітна головка, в порівнянні з попередньою, забезпечує можливість автоматичної корекції і відновлення початкових характеристик у міру зносу робочого зазору свого сердечника завдяки наявності в ній резистивного шару, з'єднаного з обмоткою і одним вихідним затискачем, але не забезпечує можливості автоматичного контролю за процесом зносу робочого зазору свого сердечника із-за відсутності в ній необхідного для цього індикатора, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості автоматичного контролю за процесом зносу робочого зазора сердечника магнітної головки шляхом одночасного використання як необхідного для цього індикатора саме її резистивного шару. Поставлена задача вирішується тим, що в магнітній головці, яка містить сердечник з робочим зазором, обмотку і встановлену на ділянці робочого зазору ізоляційну підковоподібну пластину з резистивним шаром, при цьому обмотка і резистивний шар одними кінцями з'єднані між собою, а другими - з двома вихідними затискачами, згідно з корисною моделлю, новим є те, що з'єднані між собою кінці обмотки і резистивного шару з'єднані також з допоміжним вихідним затискачем. Вказані відмітні ознаки, в порівнянні з найближчим аналогом, дозволяють підключати до резистивного шару магнітної головки прилад для визначення величини змінного в часі при його зношуванні електричного опору, що відповідно забезпечує можливість одночасного використання цього ж самого резистивного шару і як необхідного індикатора для автоматичного контролю за процесом зносу робочого зазора свого сердечника. На кресленні схематично показана запропонована магнітна головка, вид зверху: де 1 сердечник; 2 - робочий зазор; 3 - обмотка; 4 - ізоляційна підковоподібна пластина; 5 резистивний шар; 6, 8 - кінці обмотки; 7, 9 - кінці резистивного шару; 10, 11, 12 - вихідні затискачі. Магнітна головка містить сердечник 1 з робочим зазором 2, обмотку 3 і встановлену на ділянці робочого зазору 2 ізоляційну підковоподібну пластину 4 з резистивним шаром 5, при цьому обмотка 3 і резистивний шар 5 одними кінцями 6, 7 з'єднані між собою, а другими 8, 9 - з двома вихідними затискачами 10, 11. Крім цього, з'єднані між собою кінці 6, 7 обмотки 3 і резистивного шару 5 з'єднані також з допоміжним вихідним затискачем 12. При роботі магнітної головки в ній виникає струм високочастотного підмагнічування, який одночасно протікає по її обмотці 3 і резистивному шару 5. В процесі зносу робочого зазора 2 сердечника 1 магнітної головки в цьому ж самому її місці відбувається також знос і зменшення площі поперечного перерізу резистивного шару 5, що приводить до автоматичного зростання величини його електричного опору. Це відповідно викликає зменшення величини струму високочастотного підмагнічування в магнітній головці при постійному електричному опорі її обмотки 3. В результаті забезпечується можливість автоматичної корекції і відновлення початкових характеристик магнітної головки у міру зносу робочого зазору 2 свого сердечника 1. Одночасно резистивний шар 5 використовується і як індикатор магнітної головки, необхідний для забезпечення можливості автоматичного контролю за процесом зносу робочого зазору 2 свого сердечника 1. При таких двох можливих комбінаціях використання резистивного шару 5 основна електронна частина апаратури магнітного запису та відтворення різної звукової інформації підключається тільки до двох вихідних затискачів 10, 11 магнітної головки, а прилад для визначення величини його електричного опору підключається тільки до двох її вихідних затискачів 11, 12, одним з яких є допоміжний вихідний затискач 12. 1 UA 78242 U Таким чином, вказане удосконалення магнітної головки забезпечує можливість одночасного використання її резистивного шару і як необхідний індикатор для автоматичного контролю за процесом зносу робочого зазору свого сердечника. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Магнітна головка, що містить сердечник з робочим зазором, обмотку і встановлену на ділянці робочого зазору ізоляційну підковоподібну пластину з резистивним шаром, при цьому обмотка і резистивний шар одними кінцями з'єднані між собою, а другими - з двома вихідними затискачами, яка відрізняється тим, що з'єднані між собою кінці обмотки і резистивного шару з'єднані також з допоміжним вихідним затискачем. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic head
Автори англійськоюHuzenko Yurii Mykhailovych
Назва патенту російськоюМагнитная головка
Автори російськоюГузенко Юрий Михайлович
МПК / Мітки
МПК: G11B 5/455
