В’язкопружний очисний поршень

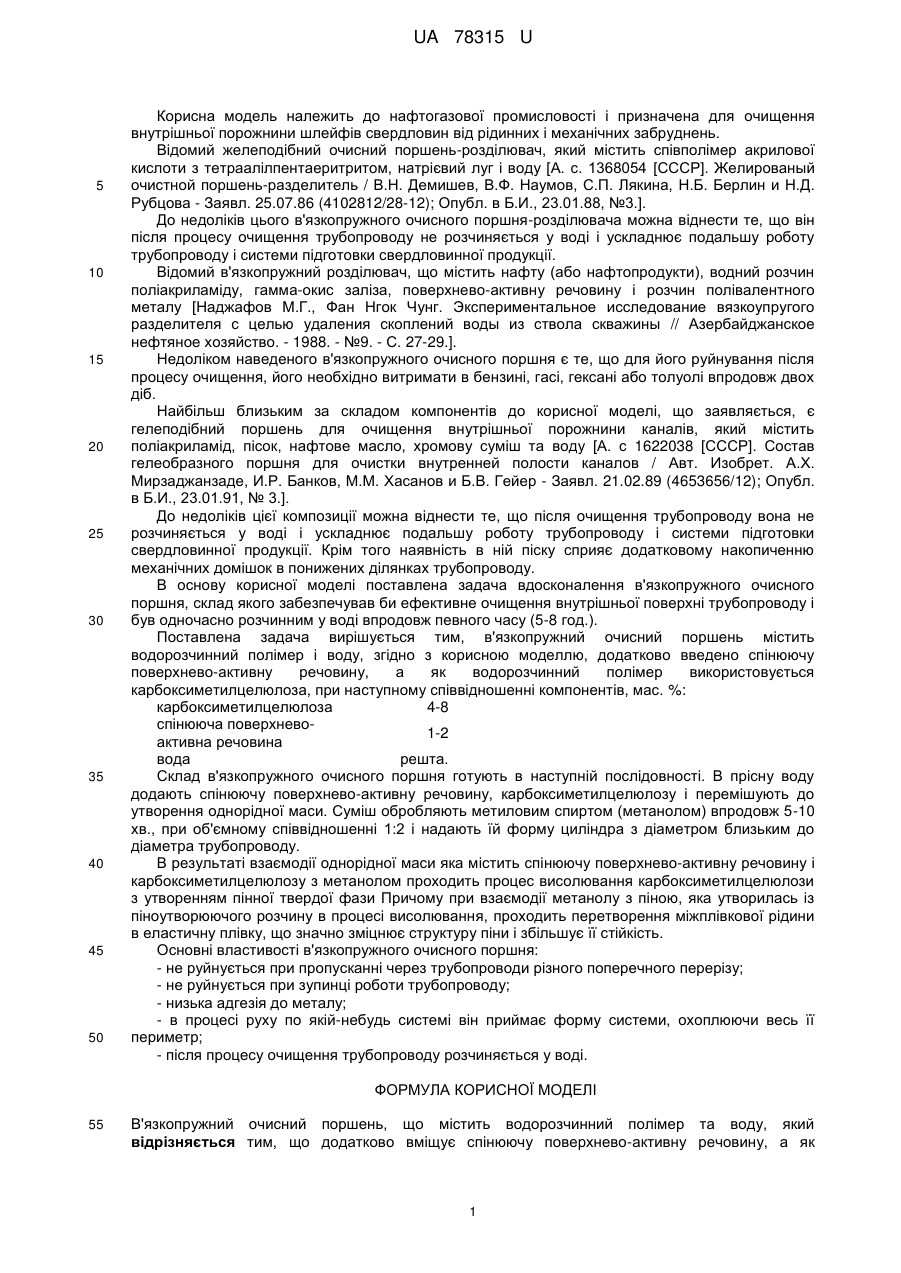

Реферат: В'язкопружний очисний поршень містить карбоксиметилцелюлозу, спінюючу поверхневоактивну речовину, воду. UA 78315 U (54) В'ЯЗКОПРУЖНИЙ ОЧИСНИЙ ПОРШЕНЬ UA 78315 U UA 78315 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до нафтогазової промисловості і призначена для очищення внутрішньої порожнини шлейфів свердловин від рідинних і механічних забруднень. Відомий желеподібний очисний поршень-розділювач, який містить співполімер акрилової кислоти з тетраалілпентаеритритом, натрієвий луг і воду [А. с. 1368054 [СССР]. Желированый очистной поршень-разделитель / В.Н. Демишев, В.Ф. Наумов, С.П. Лякина, Н.Б. Берлин и Н.Д. Рубцова - Заявл. 25.07.86 (4102812/28-12); Опубл. в Б.И., 23.01.88, №3.]. До недоліків цього в'язкопружного очисного поршня-розділювача можна віднести те, що він після процесу очищення трубопроводу не розчиняється у воді і ускладнює подальшу роботу трубопроводу і системи підготовки свердловинної продукції. Відомий в'язкопружний розділювач, що містить нафту (або нафтопродукти), водний розчин поліакриламіду, гамма-окис заліза, поверхнево-активну речовину і розчин полівалентного металу [Наджафов М.Г., Фан Нгок Чунг. Экспериментальное исследование вязкоупругого разделителя с целью удаления скоплений воды из ствола скважины // Азербайджанское нефтяное хозяйство. - 1988. - №9. - С. 27-29.]. Недоліком наведеного в'язкопружного очисного поршня є те, що для його руйнування після процесу очищення, його необхідно витримати в бензині, гасі, гексані або толуолі впродовж двох діб. Найбільш близьким за складом компонентів до корисної моделі, що заявляється, є гелеподібний поршень для очищення внутрішньої порожнини каналів, який містить поліакриламід, пісок, нафтове масло, хромову суміш та воду [А. с 1622038 [СССР]. Состав гелеобразного поршня для очистки внутренней полости каналов / Авт. Изобрет. А.Х. Мирзаджанзаде, И.Р. Банков, М.М. Хасанов и Б.В. Гейер - Заявл. 21.02.89 (4653656/12); Опубл. в Б.И., 23.01.91, № 3.]. До недоліків цієї композиції можна віднести те, що після очищення трубопроводу вона не розчиняється у воді і ускладнює подальшу роботу трубопроводу і системи підготовки свердловинної продукції. Крім того наявність в ній піску сприяє додатковому накопиченню механічних домішок в понижених ділянках трубопроводу. В основу корисної моделі поставлена задача вдосконалення в'язкопружного очисного поршня, склад якого забезпечував би ефективне очищення внутрішньої поверхні трубопроводу і був одночасно розчинним у воді впродовж певного часу (5-8 год.). Поставлена задача вирішується тим, в'язкопружний очисний поршень містить водорозчинний полімер і воду, згідно з корисною моделлю, додатково введено спінюючу поверхнево-активну речовину, а як водорозчинний полімер використовується карбоксиметилцелюлоза, при наступному співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 4-8 спінююча поверхнево1-2 активна речовина вода решта. Склад в'язкопружного очисного поршня готують в наступній послідовності. В прісну воду додають спінюючу поверхнево-активну речовину, карбоксиметилцелюлозу і перемішують до утворення однорідної маси. Суміш обробляють метиловим спиртом (метанолом) впродовж 5-10 хв., при об'ємному співвідношенні 1:2 і надають їй форму циліндра з діаметром близьким до діаметра трубопроводу. В результаті взаємодії однорідної маси яка містить спінюючу поверхнево-активну речовину і карбоксиметилцелюлозу з метанолом проходить процес висолювання карбоксиметилцелюлози з утворенням пінної твердої фази Причому при взаємодії метанолу з піною, яка утворилась із піноутворюючого розчину в процесі висолювання, проходить перетворення міжплівкової рідини в еластичну плівку, що значно зміцнює структуру піни і збільшує її стійкість. Основні властивості в'язкопружного очисного поршня: - не руйнується при пропусканні через трубопроводи різного поперечного перерізу; - не руйнується при зупинці роботи трубопроводу; - низька адгезія до металу; - в процесі руху по якій-небудь системі він приймає форму системи, охоплюючи весь її периметр; - після процесу очищення трубопроводу розчиняється у воді. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 В'язкопружний очисний поршень, що містить водорозчинний полімер та воду, який відрізняється тим, що додатково вміщує спінюючу поверхнево-активну речовину, а як 1 UA 78315 U водорозчинний полімер використовують співвідношенні компонентів, мас. %: карбоксиметилцелюлоза 4-8 спінююча поверхнево-активна 1-2 речовина вода решта. карбоксиметилцелюлозу, при наступному Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
