Гідроциліндр з додатковим ущільненням поршня

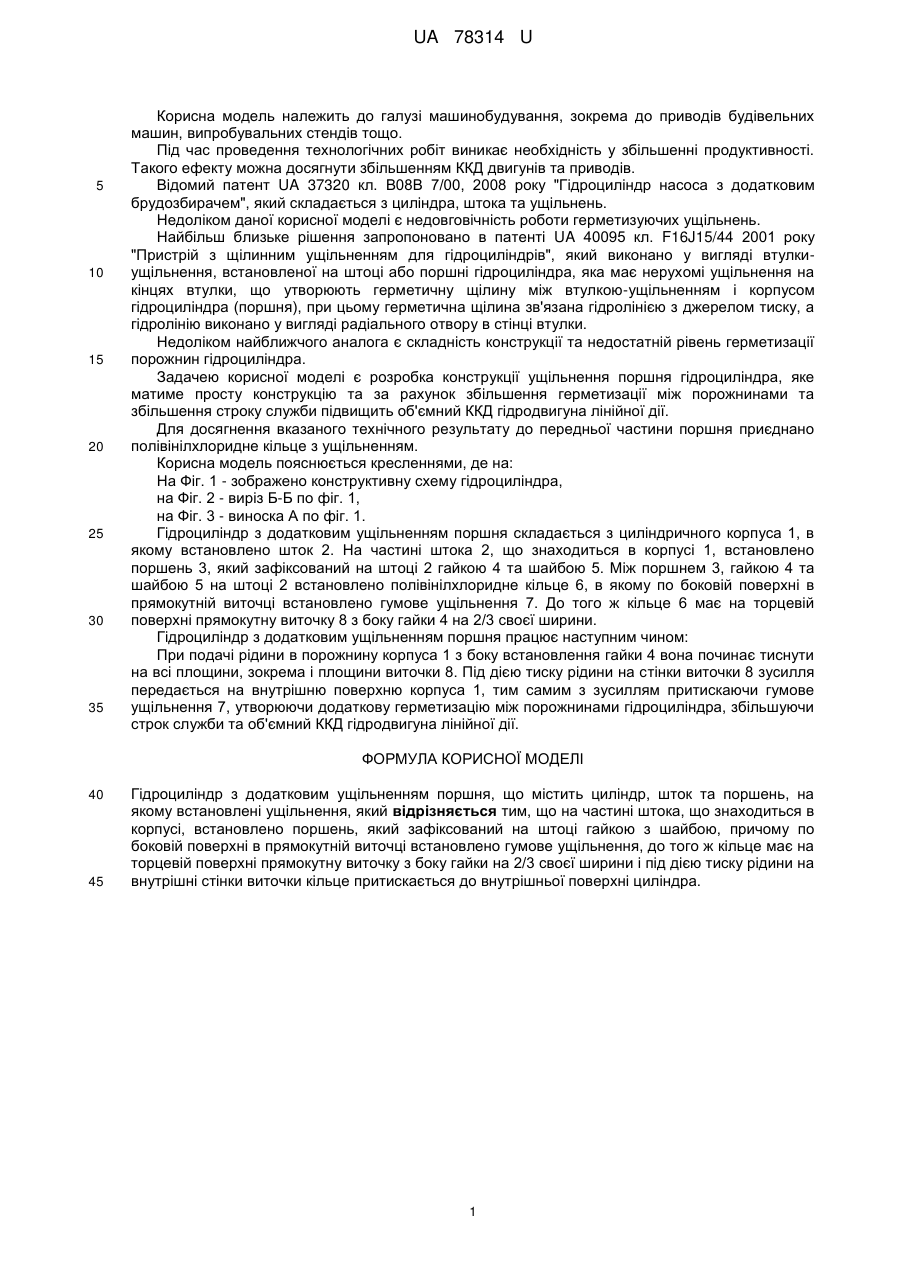

Реферат: Гідроциліндр з додатковим ущільненням поршня містить циліндр, шток та поршень, гумове ущільнення, корпус, гайку з шайбою, прямокутну виточку. UA 78314 U (54) ГІДРОЦИЛІНДР З ДОДАТКОВИМ УЩІЛЬНЕННЯМ ПОРШНЯ UA 78314 U UA 78314 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування, зокрема до приводів будівельних машин, випробувальних стендів тощо. Під час проведення технологічних робіт виникає необхідність у збільшенні продуктивності. Такого ефекту можна досягнути збільшенням ККД двигунів та приводів. Відомий патент UA 37320 кл. В08В 7/00, 2008 року "Гідроциліндр насоса з додатковим брудозбирачем", який складається з циліндра, штока та ущільнень. Недоліком даної корисної моделі є недовговічність роботи герметизуючих ущільнень. Найбільш близьке рішення запропоновано в патенті UA 40095 кл. F16J15/44 2001 року "Пристрій з щілинним ущільненням для гідроциліндрів", який виконано у вигляді втулкиущільнення, встановленої на штоці або поршні гідроциліндра, яка має нерухомі ущільнення на кінцях втулки, що утворюють герметичну щілину між втулкою-ущільненням і корпусом гідроциліндра (поршня), при цьому герметична щілина зв'язана гідролінією з джерелом тиску, а гідролінію виконано у вигляді радіального отвору в стінці втулки. Недоліком найближчого аналога є складність конструкції та недостатній рівень герметизації порожнин гідроциліндра. Задачею корисної моделі є розробка конструкції ущільнення поршня гідроциліндра, яке матиме просту конструкцію та за рахунок збільшення герметизації між порожнинами та збільшення строку служби підвищить об'ємний ККД гідродвигуна лінійної дії. Для досягнення вказаного технічного результату до передньої частини поршня приєднано полівінілхлоридне кільце з ущільненням. Корисна модель пояснюється кресленнями, де на: На Фіг. 1 - зображено конструктивну схему гідроциліндра, на Фіг. 2 - виріз Б-Б по фіг. 1, на Фіг. 3 - виноска А по фіг. 1. Гідроциліндр з додатковим ущільненням поршня складається з циліндричного корпуса 1, в якому встановлено шток 2. На частині штока 2, що знаходиться в корпусі 1, встановлено поршень 3, який зафіксований на штоці 2 гайкою 4 та шайбою 5. Між поршнем 3, гайкою 4 та шайбою 5 на штоці 2 встановлено полівінілхлоридне кільце 6, в якому по боковій поверхні в прямокутній виточці встановлено гумове ущільнення 7. До того ж кільце 6 має на торцевій поверхні прямокутну виточку 8 з боку гайки 4 на 2/3 своєї ширини. Гідроциліндр з додатковим ущільненням поршня працює наступним чином: При подачі рідини в порожнину корпуса 1 з боку встановлення гайки 4 вона починає тиснути на всі площини, зокрема і площини виточки 8. Під дією тиску рідини на стінки виточки 8 зусилля передається на внутрішню поверхню корпуса 1, тим самим з зусиллям притискаючи гумове ущільнення 7, утворюючи додаткову герметизацію між порожнинами гідроциліндра, збільшуючи строк служби та об'ємний ККД гідродвигуна лінійної дії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Гідроциліндр з додатковим ущільненням поршня, що містить циліндр, шток та поршень, на якому встановлені ущільнення, який відрізняється тим, що на частині штока, що знаходиться в корпусі, встановлено поршень, який зафіксований на штоці гайкою з шайбою, причому по боковій поверхні в прямокутній виточці встановлено гумове ущільнення, до того ж кільце має на торцевій поверхні прямокутну виточку з боку гайки на 2/3 своєї ширини і під дією тиску рідини на внутрішні стінки виточки кільце притискається до внутрішньої поверхні циліндра. 1 UA 78314 U 2 UA 78314 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
