Пристрій для утримання тонколистових металевих конструкцій в зафіксованому стані

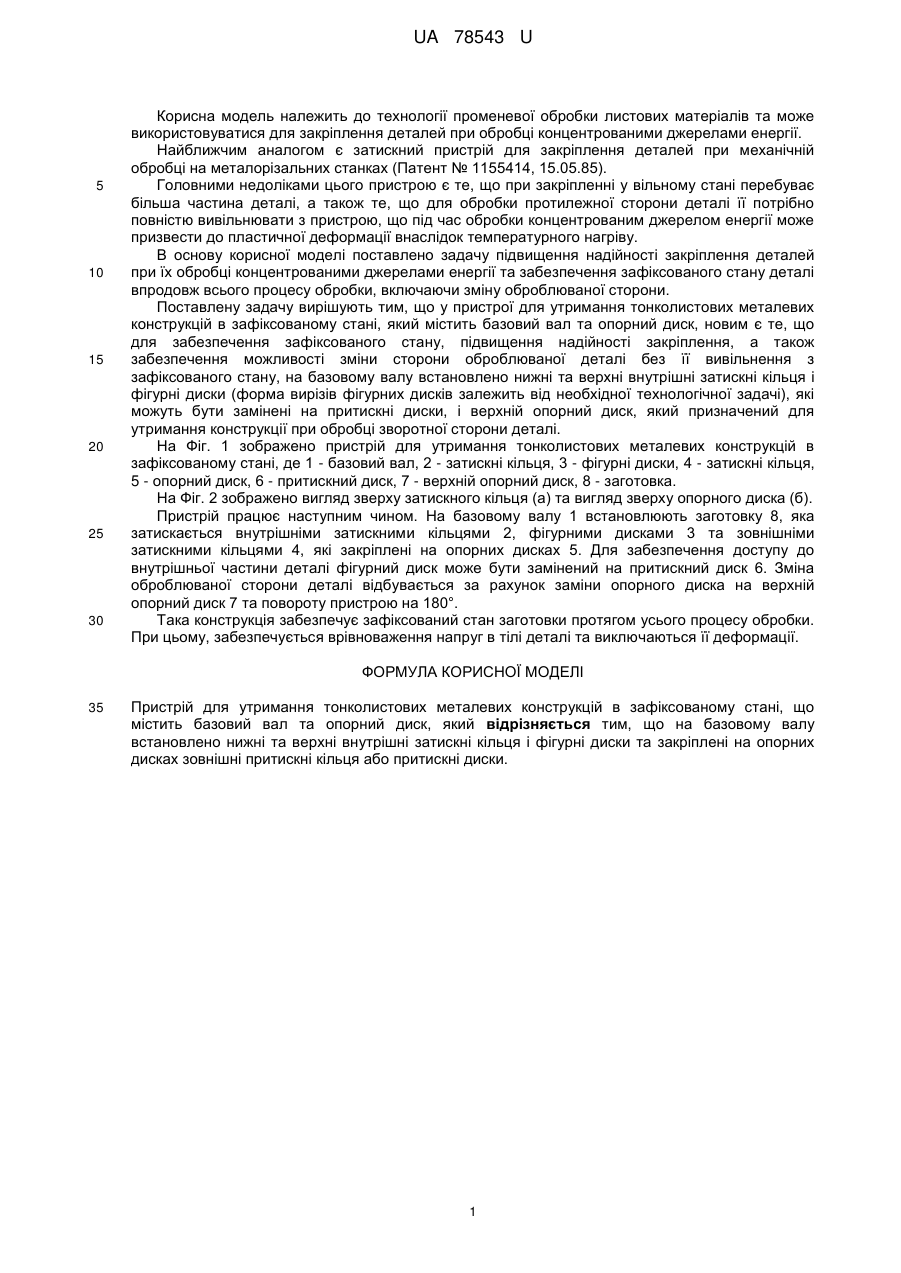

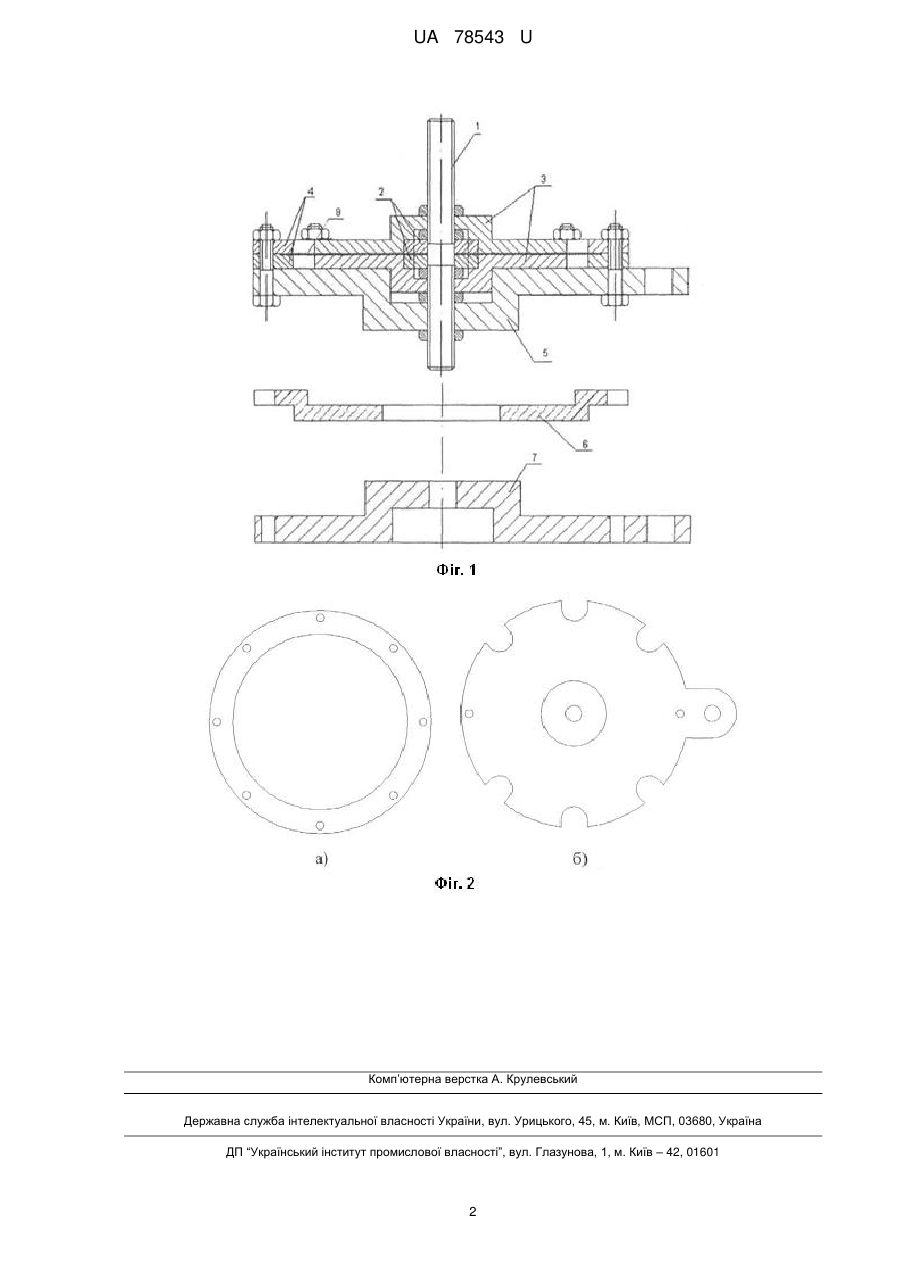

Реферат: Пристрій для утримання тонколистових металевих конструкцій в зафіксованому стані містить базовий вал та опорний диск. На базовому валу встановлено нижні та верхні внутрішні затискні кільця і фігурні диски та зовнішні притискні кільця або притискні диски. UA 78543 U (54) ПРИСТРІЙ ДЛЯ УТРИМАННЯ ТОНКОЛИСТОВИХ МЕТАЛЕВИХ КОНСТРУКЦІЙ В ЗАФІКСОВАНОМУ СТАНІ UA 78543 U UA 78543 U 5 10 15 20 25 30 Корисна модель належить до технології променевої обробки листових матеріалів та може використовуватися для закріплення деталей при обробці концентрованими джерелами енергії. Найближчим аналогом є затискний пристрій для закріплення деталей при механічній обробці на металорізальних станках (Патент № 1155414, 15.05.85). Головними недоліками цього пристрою є те, що при закріпленні у вільному стані перебуває більша частина деталі, а також те, що для обробки протилежної сторони деталі її потрібно повністю вивільнювати з пристрою, що під час обробки концентрованим джерелом енергії може призвести до пластичної деформації внаслідок температурного нагріву. В основу корисної моделі поставлено задачу підвищення надійності закріплення деталей при їх обробці концентрованими джерелами енергії та забезпечення зафіксованого стану деталі впродовж всього процесу обробки, включаючи зміну оброблюваної сторони. Поставлену задачу вирішують тим, що у пристрої для утримання тонколистових металевих конструкцій в зафіксованому стані, який містить базовий вал та опорний диск, новим є те, що для забезпечення зафіксованого стану, підвищення надійності закріплення, а також забезпечення можливості зміни сторони оброблюваної деталі без її вивільнення з зафіксованого стану, на базовому валу встановлено нижні та верхні внутрішні затискні кільця і фігурні диски (форма вирізів фігурних дисків залежить від необхідної технологічної задачі), які можуть бути замінені на притискні диски, і верхній опорний диск, який призначений для утримання конструкції при обробці зворотної сторони деталі. На Фіг. 1 зображено пристрій для утримання тонколистових металевих конструкцій в зафіксованому стані, де 1 - базовий вал, 2 - затискні кільця, 3 - фігурні диски, 4 - затискні кільця, 5 - опорний диск, 6 - притискний диск, 7 - верхній опорний диск, 8 - заготовка. На Фіг. 2 зображено вигляд зверху затискного кільця (а) та вигляд зверху опорного диска (б). Пристрій працює наступним чином. На базовому валу 1 встановлюють заготовку 8, яка затискається внутрішніми затискними кільцями 2, фігурними дисками 3 та зовнішніми затискними кільцями 4, які закріплені на опорних дисках 5. Для забезпечення доступу до внутрішньої частини деталі фігурний диск може бути замінений на притискний диск 6. Зміна оброблюваної сторони деталі відбувається за рахунок заміни опорного диска на верхній опорний диск 7 та повороту пристрою на 180°. Така конструкція забезпечує зафіксований стан заготовки протягом усього процесу обробки. При цьому, забезпечується врівноваження напруг в тілі деталі та виключаються її деформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для утримання тонколистових металевих конструкцій в зафіксованому стані, що містить базовий вал та опорний диск, який відрізняється тим, що на базовому валу встановлено нижні та верхні внутрішні затискні кільця і фігурні диски та закріплені на опорних дисках зовнішні притискні кільця або притискні диски. 1 UA 78543 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
