Спосіб вібраційного подрібнення матеріалів

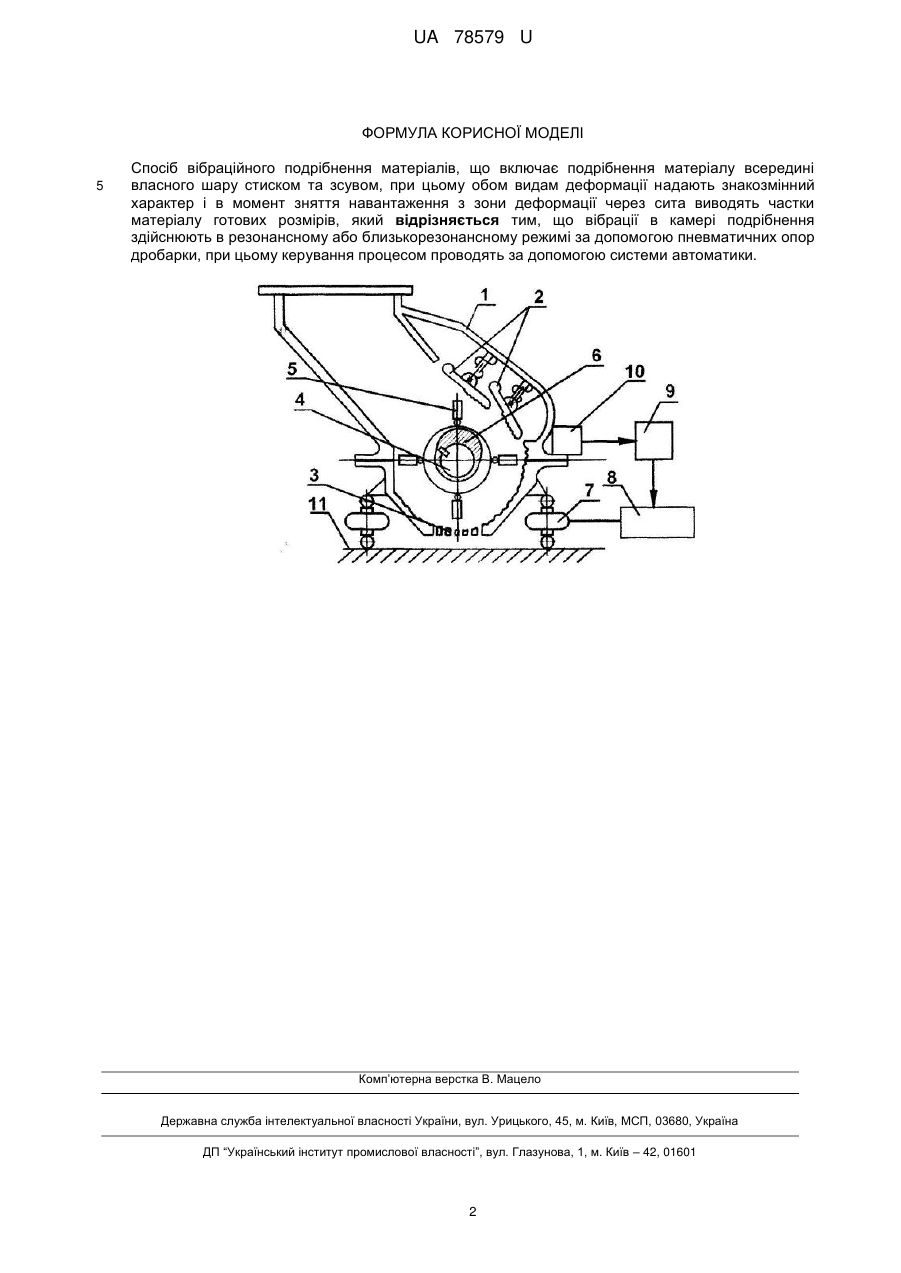

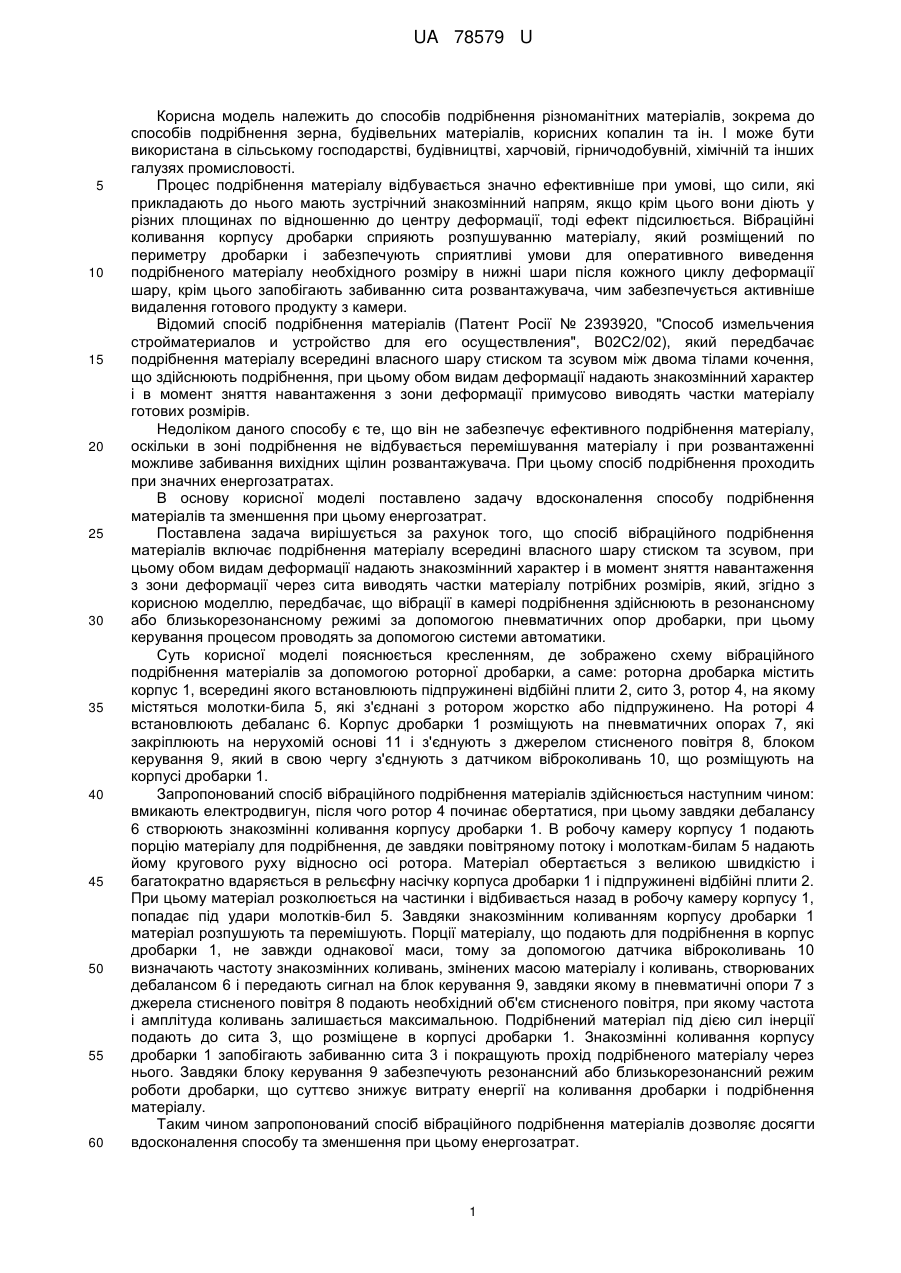

Реферат: UA 78579 U UA 78579 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів подрібнення різноманітних матеріалів, зокрема до способів подрібнення зерна, будівельних матеріалів, корисних копалин та ін. І може бути використана в сільському господарстві, будівництві, харчовій, гірничодобувній, хімічній та інших галузях промисловості. Процес подрібнення матеріалу відбувається значно ефективніше при умові, що сили, які прикладають до нього мають зустрічний знакозмінний напрям, якщо крім цього вони діють у різних площинах по відношенню до центру деформації, тоді ефект підсилюється. Вібраційні коливання корпусу дробарки сприяють розпушуванню матеріалу, який розміщений по периметру дробарки і забезпечують сприятливі умови для оперативного виведення подрібненого матеріалу необхідного розміру в нижні шари після кожного циклу деформації шару, крім цього запобігають забиванню сита розвантажувача, чим забезпечується активніше видалення готового продукту з камери. Відомий спосіб подрібнення матеріалів (Патент Росії № 2393920, "Способ измельчения стройматериалов и устройство для его осуществления", В02С2/02), який передбачає подрібнення матеріалу всередині власного шару стиском та зсувом між двома тілами кочення, що здійснюють подрібнення, при цьому обом видам деформації надають знакозмінний характер і в момент зняття навантаження з зони деформації примусово виводять частки матеріалу готових розмірів. Недоліком даного способу є те, що він не забезпечує ефективного подрібнення матеріалу, оскільки в зоні подрібнення не відбувається перемішування матеріалу і при розвантаженні можливе забивання вихідних щілин розвантажувача. При цьому спосіб подрібнення проходить при значних енергозатратах. В основу корисної моделі поставлено задачу вдосконалення способу подрібнення матеріалів та зменшення при цьому енергозатрат. Поставлена задача вирішується за рахунок того, що спосіб вібраційного подрібнення матеріалів включає подрібнення матеріалу всередині власного шару стиском та зсувом, при цьому обом видам деформації надають знакозмінний характер і в момент зняття навантаження з зони деформації через сита виводять частки матеріалу потрібних розмірів, який, згідно з корисною моделлю, передбачає, що вібрації в камері подрібнення здійснюють в резонансному або близькорезонансному режимі за допомогою пневматичних опор дробарки, при цьому керування процесом проводять за допомогою системи автоматики. Суть корисної моделі пояснюється кресленням, де зображено схему вібраційного подрібнення матеріалів за допомогою роторної дробарки, а саме: роторна дробарка містить корпус 1, всередині якого встановлюють підпружинені відбійні плити 2, сито 3, ротор 4, на якому містяться молотки-била 5, які з'єднані з ротором жорстко або підпружинено. На роторі 4 встановлюють дебаланс 6. Корпус дробарки 1 розміщують на пневматичних опорах 7, які закріплюють на нерухомій основі 11 і з'єднують з джерелом стисненого повітря 8, блоком керування 9, який в свою чергу з'єднують з датчиком віброколивань 10, що розміщують на корпусі дробарки 1. Запропонований спосіб вібраційного подрібнення матеріалів здійснюється наступним чином: вмикають електродвигун, після чого ротор 4 починає обертатися, при цьому завдяки дебалансу 6 створюють знакозмінні коливання корпусу дробарки 1. В робочу камеру корпусу 1 подають порцію матеріалу для подрібнення, де завдяки повітряному потоку і молоткам-билам 5 надають йому кругового руху відносно осі ротора. Матеріал обертається з великою швидкістю і багатократно вдаряється в рельєфну насічку корпуса дробарки 1 і підпружинені відбійні плити 2. При цьому матеріал розколюється на частинки і відбивається назад в робочу камеру корпусу 1, попадає під удари молотків-бил 5. Завдяки знакозмінним коливанням корпусу дробарки 1 матеріал розпушують та перемішують. Порції матеріалу, що подають для подрібнення в корпус дробарки 1, не завжди однакової маси, тому за допомогою датчика віброколивань 10 визначають частоту знакозмінних коливань, змінених масою матеріалу і коливань, створюваних дебалансом 6 і передають сигнал на блок керування 9, завдяки якому в пневматичні опори 7 з джерела стисненого повітря 8 подають необхідний об'єм стисненого повітря, при якому частота і амплітуда коливань залишається максимальною. Подрібнений матеріал під дією сил інерції подають до сита 3, що розміщене в корпусі дробарки 1. Знакозмінні коливання корпусу дробарки 1 запобігають забиванню сита 3 і покращують прохід подрібненого матеріалу через нього. Завдяки блоку керування 9 забезпечують резонансний або близькорезонансний режим роботи дробарки, що суттєво знижує витрату енергії на коливання дробарки і подрібнення матеріалу. Таким чином запропонований спосіб вібраційного подрібнення матеріалів дозволяє досягти вдосконалення способу та зменшення при цьому енергозатрат. 1 UA 78579 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб вібраційного подрібнення матеріалів, що включає подрібнення матеріалу всередині власного шару стиском та зсувом, при цьому обом видам деформації надають знакозмінний характер і в момент зняття навантаження з зони деформації через сита виводять частки матеріалу готових розмірів, який відрізняється тим, що вібрації в камері подрібнення здійснюють в резонансному або близькорезонансному режимі за допомогою пневматичних опор дробарки, при цьому керування процесом проводять за допомогою системи автоматики. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
