Прилад для вивчення деформаційних властивостей текстильних матеріалів при впливі вібраційного навантаження

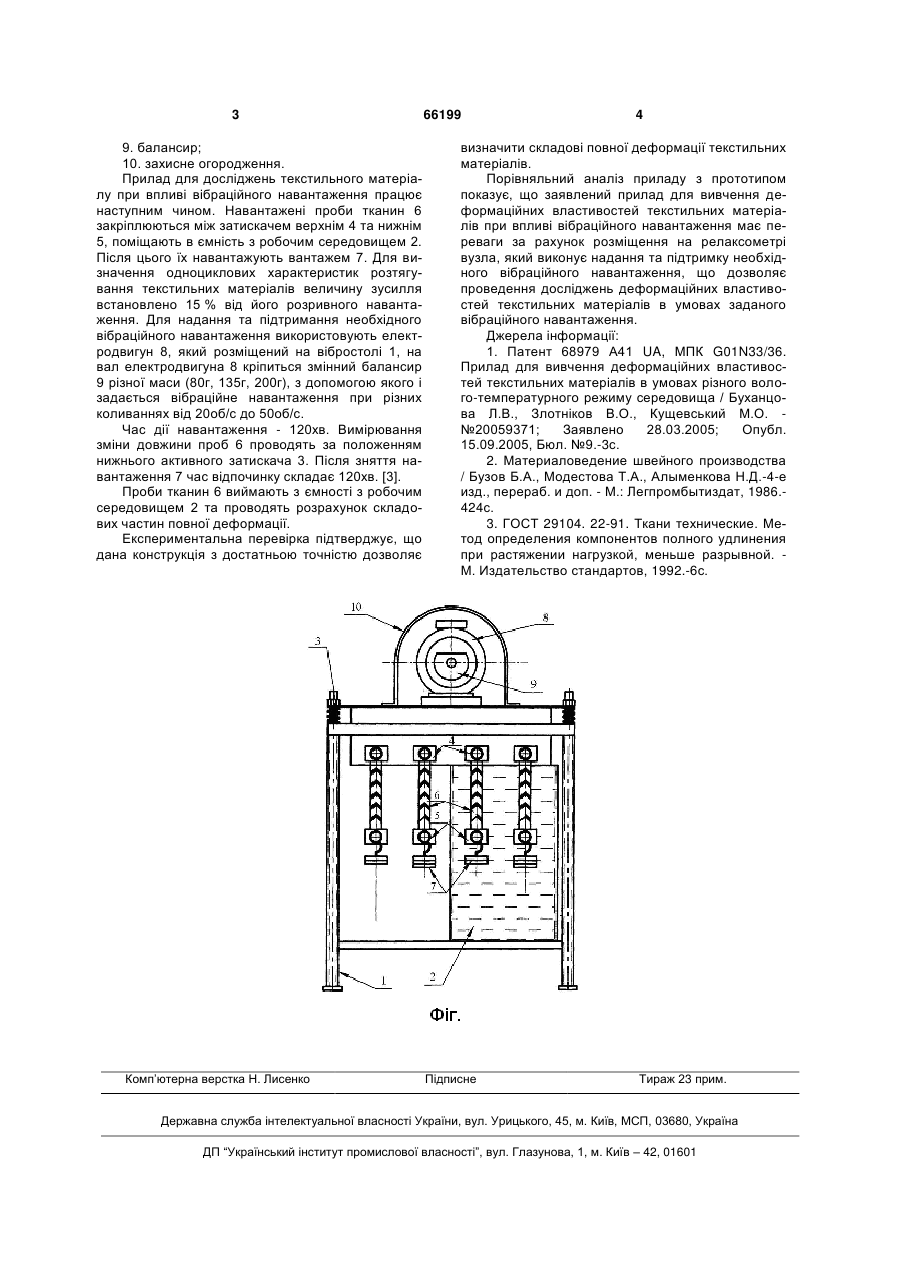

Прилад для вивчення деформаційних властивостей текстильних матеріалів при впливі вібраційного навантаження, який включає верхній та нижній затискачі з прикладеним до нижнього активного затискача нормованим навантаженням, який відрізняється тим, що оснащений вузлом для забезпечення подачі вібраційного зусилля на верхній затискач з заданою різною амплітудою вібрації при швидкості обертання головного вала електродвигуна в межах 20-50 об/с. (19) (21) u201107403 (22) 14.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) БАТАРОВСЬКА МАРИНА ВАЛЕНТИНІВНА, КУЩЕВСЬКИЙ МИКОЛА ОЛЕКСАНДРОВИЧ, КОШЕВКО ЮЛІЯ ВОЛОДИМИРІВНА, БАТАРОВСЬКИЙ ВАЛЕНТИН ВАСИЛЬОВИЧ (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 9. балансир; 10. захисне огородження. Прилад для досліджень текстильного матеріалу при впливі вібраційного навантаження працює наступним чином. Навантажені проби тканин 6 закріплюються між затискачем верхнім 4 та нижнім 5, поміщають в ємність з робочим середовищем 2. Після цього їх навантажують вантажем 7. Для визначення одноциклових характеристик розтягування текстильних матеріалів величину зусилля встановлено 15 % від його розривного навантаження. Для надання та підтримання необхідного вібраційного навантаження використовують електродвигун 8, який розміщений на вібростолі 1, на вал електродвигуна 8 кріпиться змінний балансир 9 різної маси (80г, 135г, 200г), з допомогою якого і задається вібраційне навантаження при різних коливаннях від 20об/с до 50об/с. Час дії навантаження - 120хв. Вимірювання зміни довжини проб 6 проводять за положенням нижнього активного затискача 3. Після зняття навантаження 7 час відпочинку складає 120хв. [3]. Проби тканин 6 виймають з ємності з робочим середовищем 2 та проводять розрахунок складових частин повної деформації. Експериментальна перевірка підтверджує, що дана конструкція з достатньою точністю дозволяє Комп’ютерна верстка Н. Лисенко 66199 4 визначити складові повної деформації текстильних матеріалів. Порівняльний аналіз приладу з прототипом показує, що заявлений прилад для вивчення деформаційних властивостей текстильних матеріалів при впливі вібраційного навантаження має переваги за рахунок розміщення на релаксометрі вузла, який виконує надання та підтримку необхідного вібраційного навантаження, що дозволяє проведення досліджень деформаційних властивостей текстильних матеріалів в умовах заданого вібраційного навантаження. Джерела інформації: 1. Патент 68979 А41 UA, МПК G01N33/36. Прилад для вивчення деформаційних властивостей текстильних матеріалів в умовах різного волого-температурного режиму середовища / Буханцова Л.В., Злотніков В.О., Кущевський М.О. №20059371; Заявлено 28.03.2005; Опубл. 15.09.2005, Бюл. №9.-3с. 2. Материаловедение швейного производства / Бузов Б.А., Модестова Т.А., Алыменкова Н.Д.-4-е изд., перераб. и доп. - М.: Легпромбытиздат, 1986.424с. 3. ГОСТ 29104. 22-91. Ткани технические. Метод определения компонентов полного удлинения при растяжении нагрузкой, меньше разрывной. М. Издательство стандартов, 1992.-6с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
