Поворотний редуктор очисного комбайна з консольною опорою

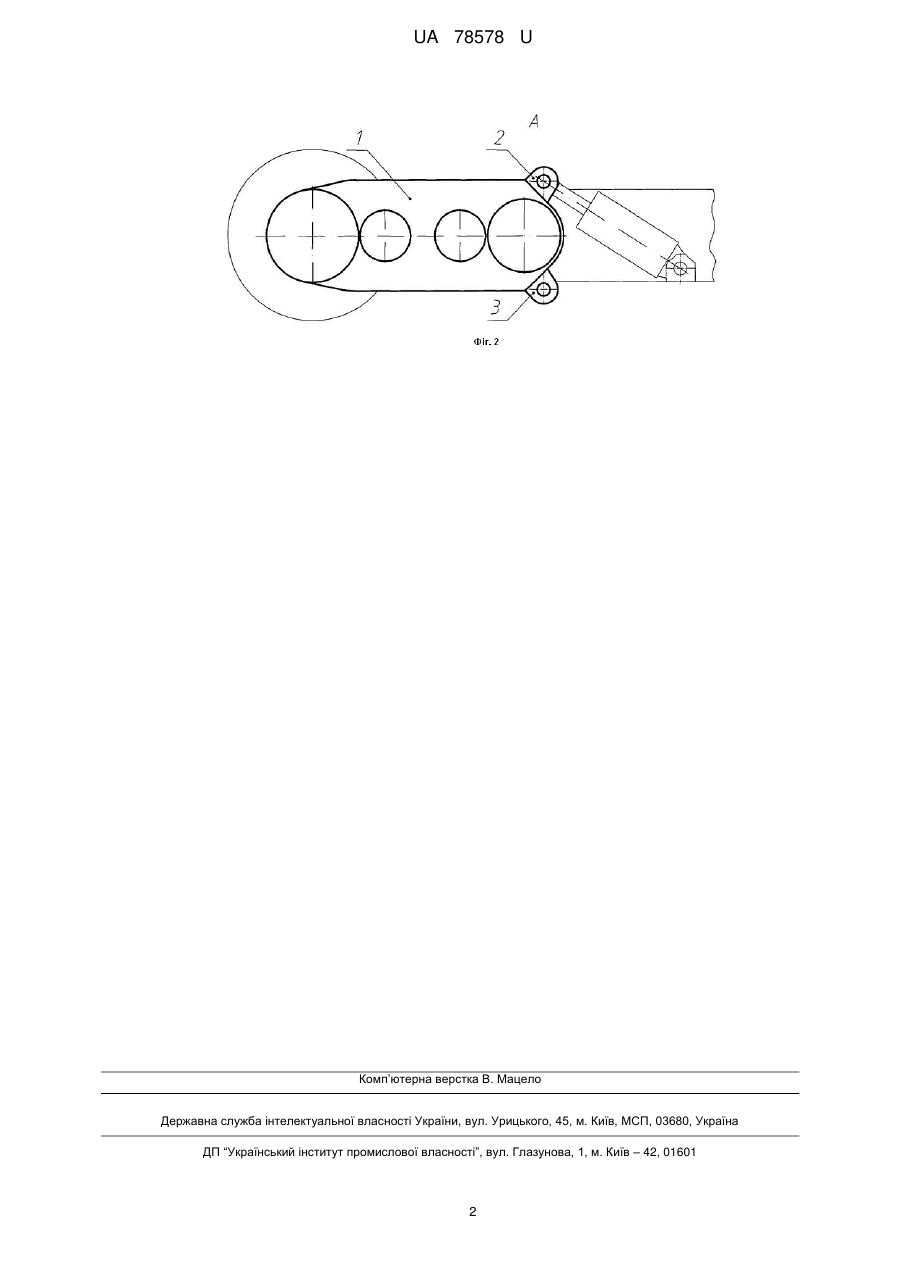

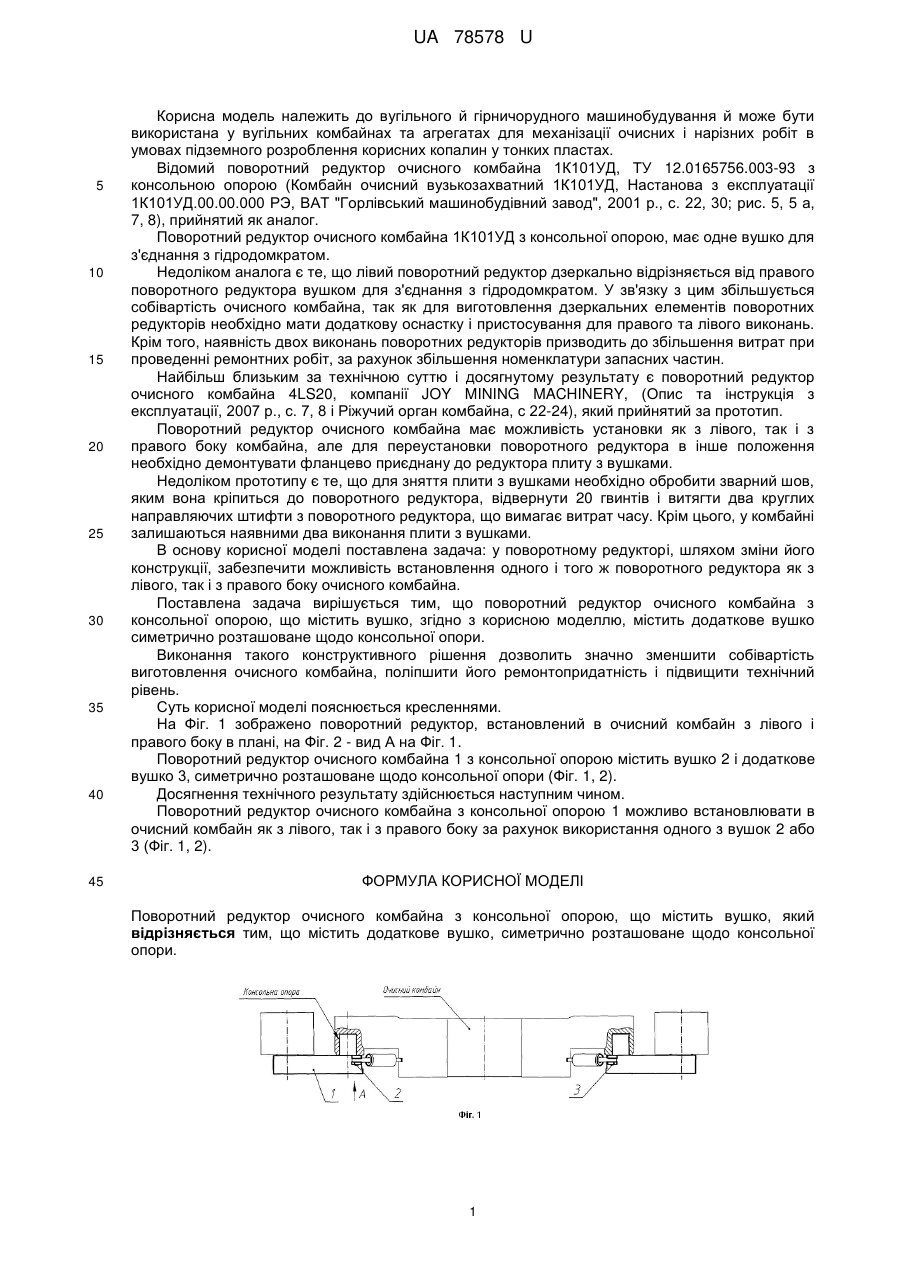

Реферат: Поворотний редуктор очисного комбайна з консольної опорою містить вушко. Він містить додаткове вушко, симетрично розташоване щодо консольної опори. UA 78578 U (54) ПОВОРОТНИЙ РЕДУКТОР ОЧИСНОГО КОМБАЙНА З КОНСОЛЬНОЮ ОПОРОЮ UA 78578 U UA 78578 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вугільного й гірничорудного машинобудування й може бути використана у вугільних комбайнах та агрегатах для механізації очисних і нарізних робіт в умовах підземного розроблення корисних копалин у тонких пластах. Відомий поворотний редуктор очисного комбайна 1К101УД, ТУ 12.0165756.003-93 з консольною опорою (Комбайн очисний вузькозахватний 1К101УД, Настанова з експлуатації 1К101УД.00.00.000 РЭ, ВАТ "Горлівський машинобудівний завод", 2001 р., с. 22, 30; рис. 5, 5 а, 7, 8), прийнятий як аналог. Поворотний редуктор очисного комбайна 1К101УД з консольної опорою, має одне вушко для з'єднання з гідродомкратом. Недоліком аналога є те, що лівий поворотний редуктор дзеркально відрізняється від правого поворотного редуктора вушком для з'єднання з гідродомкратом. У зв'язку з цим збільшується собівартість очисного комбайна, так як для виготовлення дзеркальних елементів поворотних редукторів необхідно мати додаткову оснастку і пристосування для правого та лівого виконань. Крім того, наявність двох виконань поворотних редукторів призводить до збільшення витрат при проведенні ремонтних робіт, за рахунок збільшення номенклатури запасних частин. Найбільш близьким за технічною суттю і досягнутому результату є поворотний редуктор очисного комбайна 4LS20, компанії JOY MINING MACHINERY, (Опис та інструкція з експлуатації, 2007 р., с. 7, 8 і Ріжучий орган комбайна, с 22-24), який прийнятий за прототип. Поворотний редуктор очисного комбайна має можливість установки як з лівого, так і з правого боку комбайна, але для переустановки поворотного редуктора в інше положення необхідно демонтувати фланцево приєднану до редуктора плиту з вушками. Недоліком прототипу є те, що для зняття плити з вушками необхідно обробити зварний шов, яким вона кріпиться до поворотного редуктора, відвернути 20 гвинтів і витягти два круглих направляючих штифти з поворотного редуктора, що вимагає витрат часу. Крім цього, у комбайні залишаються наявними два виконання плити з вушками. В основу корисної моделі поставлена задача: у поворотному редукторі, шляхом зміни його конструкції, забезпечити можливість встановлення одного і того ж поворотного редуктора як з лівого, так і з правого боку очисного комбайна. Поставлена задача вирішується тим, що поворотний редуктор очисного комбайна з консольної опорою, що містить вушко, згідно з корисною моделлю, містить додаткове вушко симетрично розташоване щодо консольної опори. Виконання такого конструктивного рішення дозволить значно зменшити собівартість виготовлення очисного комбайна, поліпшити його ремонтопридатність і підвищити технічний рівень. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 зображено поворотний редуктор, встановлений в очисний комбайн з лівого і правого боку в плані, на Фіг. 2 - вид А на Фіг. 1. Поворотний редуктор очисного комбайна 1 з консольної опорою містить вушко 2 і додаткове вушко 3, симетрично розташоване щодо консольної опори (Фіг. 1, 2). Досягнення технічного результату здійснюється наступним чином. Поворотний редуктор очисного комбайна з консольної опорою 1 можливо встановлювати в очисний комбайн як з лівого, так і з правого боку за рахунок використання одного з вушок 2 або 3 (Фіг. 1, 2). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Поворотний редуктор очисного комбайна з консольної опорою, що містить вушко, який відрізняється тим, що містить додаткове вушко, симетрично розташоване щодо консольної опори. 1 UA 78578 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
