Віброекструдер для змішування фібробетонних сумішей

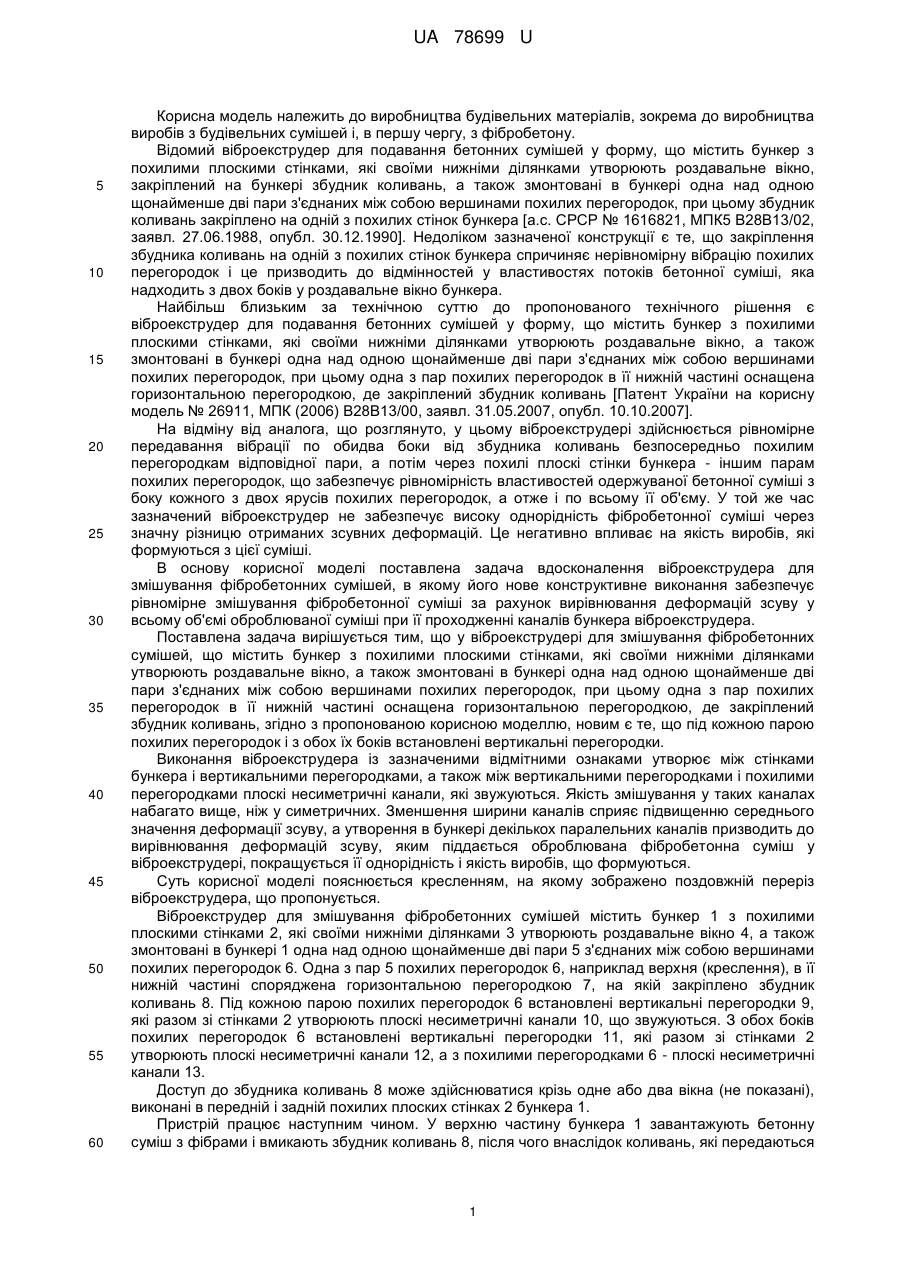

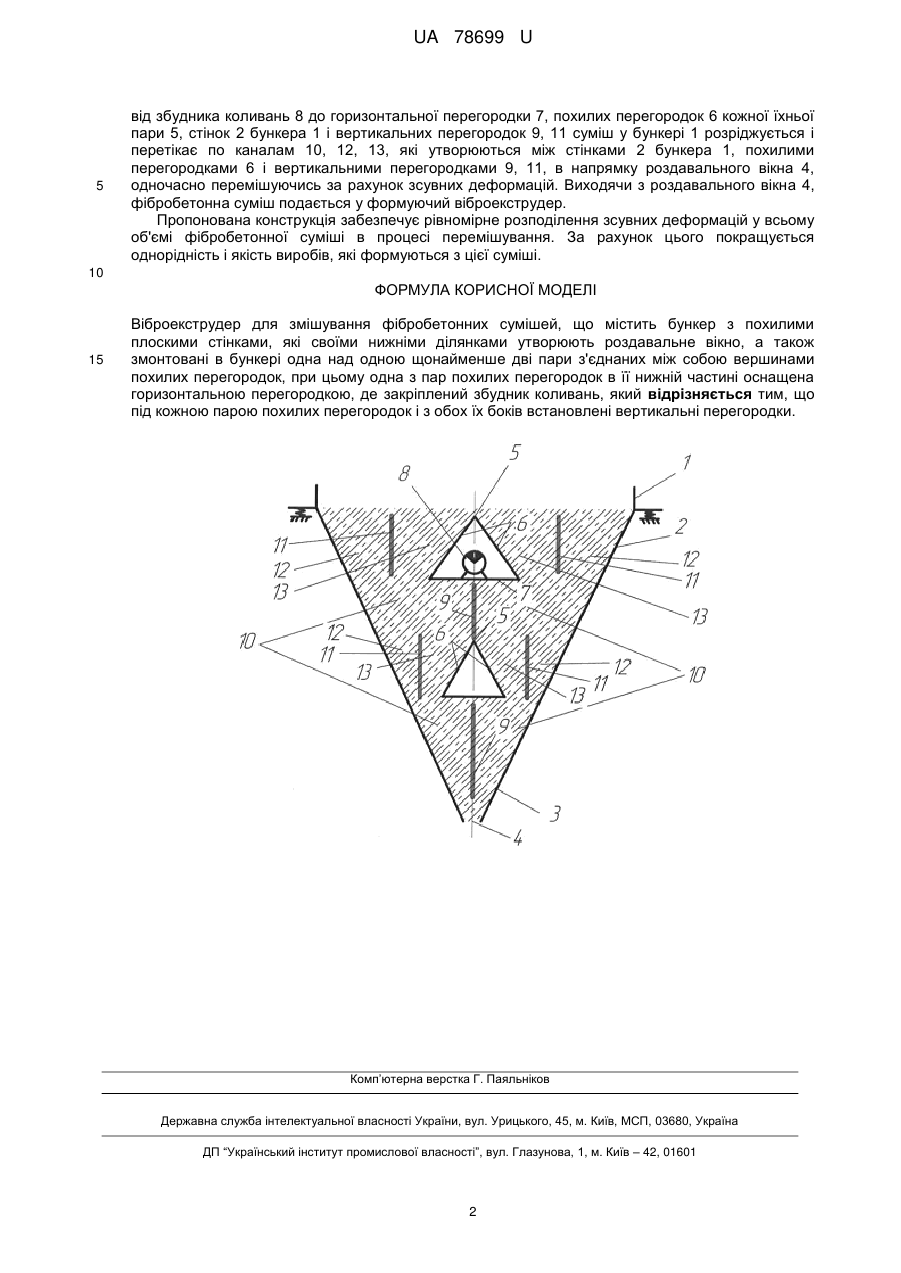

Реферат: Віброекструдер для змішування фібробетонних сумішей містить бункер з похилими плоскими стінками, горизонтальну перегородку, збудник коливань, вертикальні перегородки. UA 78699 U (54) ВІБРОЕКСТРУДЕР ДЛЯ ЗМІШУВАННЯ ФІБРОБЕТОННИХ СУМІШЕЙ UA 78699 U UA 78699 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий віброекструдер для подавання бетонних сумішей у форму, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, закріплений на бункері збудник коливань, а також змонтовані в бункері одна над одною щонайменше дві пари з'єднаних між собою вершинами похилих перегородок, при цьому збудник коливань закріплено на одній з похилих стінок бункера [а.с. СРСР № 1616821, МПК5 В28В13/02, заявл. 27.06.1988, опубл. 30.12.1990]. Недоліком зазначеної конструкції є те, що закріплення збудника коливань на одній з похилих стінок бункера спричиняє нерівномірну вібрацію похилих перегородок і це призводить до відмінностей у властивостях потоків бетонної суміші, яка надходить з двох боків у роздавальне вікно бункера. Найбільш близьким за технічною суттю до пропонованого технічного рішення є віброекструдер для подавання бетонних сумішей у форму, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, а також змонтовані в бункері одна над одною щонайменше дві пари з'єднаних між собою вершинами похилих перегородок, при цьому одна з пар похилих перегородок в її нижній частині оснащена горизонтальною перегородкою, де закріплений збудник коливань [Патент України на корисну модель № 26911, МПК (2006) В28В13/00, заявл. 31.05.2007, опубл. 10.10.2007]. На відміну від аналога, що розглянуто, у цьому віброекструдері здійснюється рівномірне передавання вібрації по обидва боки від збудника коливань безпосередньо похилим перегородкам відповідної пари, а потім через похилі плоскі стінки бункера - іншим парам похилих перегородок, що забезпечує рівномірність властивостей одержуваної бетонної суміші з боку кожного з двох ярусів похилих перегородок, а отже і по всьому її об'єму. У той же час зазначений віброекструдер не забезпечує високу однорідність фібробетонної суміші через значну різницю отриманих зсувних деформацій. Це негативно впливає на якість виробів, які формуються з цієї суміші. В основу корисної моделі поставлена задача вдосконалення віброекструдера для змішування фібробетонних сумішей, в якому його нове конструктивне виконання забезпечує рівномірне змішування фібробетонної суміші за рахунок вирівнювання деформацій зсуву у всьому об'ємі оброблюваної суміші при її проходженні каналів бункера віброекструдера. Поставлена задача вирішується тим, що у віброекструдері для змішування фібробетонних сумішей, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, а також змонтовані в бункері одна над одною щонайменше дві пари з'єднаних між собою вершинами похилих перегородок, при цьому одна з пар похилих перегородок в її нижній частині оснащена горизонтальною перегородкою, де закріплений збудник коливань, згідно з пропонованою корисною моделлю, новим є те, що під кожною парою похилих перегородок і з обох їх боків встановлені вертикальні перегородки. Виконання віброекструдера із зазначеними відмітними ознаками утворює між стінками бункера і вертикальними перегородками, а також між вертикальними перегородками і похилими перегородками плоскі несиметричні канали, які звужуються. Якість змішування у таких каналах набагато вище, ніж у симетричних. Зменшення ширини каналів сприяє підвищенню середнього значення деформації зсуву, а утворення в бункері декількох паралельних каналів призводить до вирівнювання деформацій зсуву, яким піддається оброблювана фібробетонна суміш у віброекструдері, покращується її однорідність і якість виробів, що формуються. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній переріз віброекструдера, що пропонується. Віброекструдер для змішування фібробетонних сумішей містить бункер 1 з похилими плоскими стінками 2, які своїми нижніми ділянками 3 утворюють роздавальне вікно 4, а також змонтовані в бункері 1 одна над одною щонайменше дві пари 5 з'єднаних між собою вершинами похилих перегородок 6. Одна з пар 5 похилих перегородок 6, наприклад верхня (креслення), в її нижній частині споряджена горизонтальною перегородкою 7, на якій закріплено збудник коливань 8. Під кожною парою похилих перегородок 6 встановлені вертикальні перегородки 9, які разом зі стінками 2 утворюють плоскі несиметричні канали 10, що звужуються. З обох боків похилих перегородок 6 встановлені вертикальні перегородки 11, які разом зі стінками 2 утворюють плоскі несиметричні канали 12, а з похилими перегородками 6 - плоскі несиметричні канали 13. Доступ до збудника коливань 8 може здійснюватися крізь одне або два вікна (не показані), виконані в передній і задній похилих плоских стінках 2 бункера 1. Пристрій працює наступним чином. У верхню частину бункера 1 завантажують бетонну суміш з фібрами і вмикають збудник коливань 8, після чого внаслідок коливань, які передаються 1 UA 78699 U 5 від збудника коливань 8 до горизонтальної перегородки 7, похилих перегородок 6 кожної їхньої пари 5, стінок 2 бункера 1 і вертикальних перегородок 9, 11 суміш у бункері 1 розріджується і перетікає по каналам 10, 12, 13, які утворюються між стінками 2 бункера 1, похилими перегородками 6 і вертикальними перегородками 9, 11, в напрямку роздавального вікна 4, одночасно перемішуючись за рахунок зсувних деформацій. Виходячи з роздавального вікна 4, фібробетонна суміш подається у формуючий віброекструдер. Пропонована конструкція забезпечує рівномірне розподілення зсувних деформацій у всьому об'ємі фібробетонної суміші в процесі перемішування. За рахунок цього покращується однорідність і якість виробів, які формуються з цієї суміші. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Віброекструдер для змішування фібробетонних сумішей, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, а також змонтовані в бункері одна над одною щонайменше дві пари з'єднаних між собою вершинами похилих перегородок, при цьому одна з пар похилих перегородок в її нижній частині оснащена горизонтальною перегородкою, де закріплений збудник коливань, який відрізняється тим, що під кожною парою похилих перегородок і з обох їх боків встановлені вертикальні перегородки. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
