Віброекструдер для подавання бетонних сумішей у форму

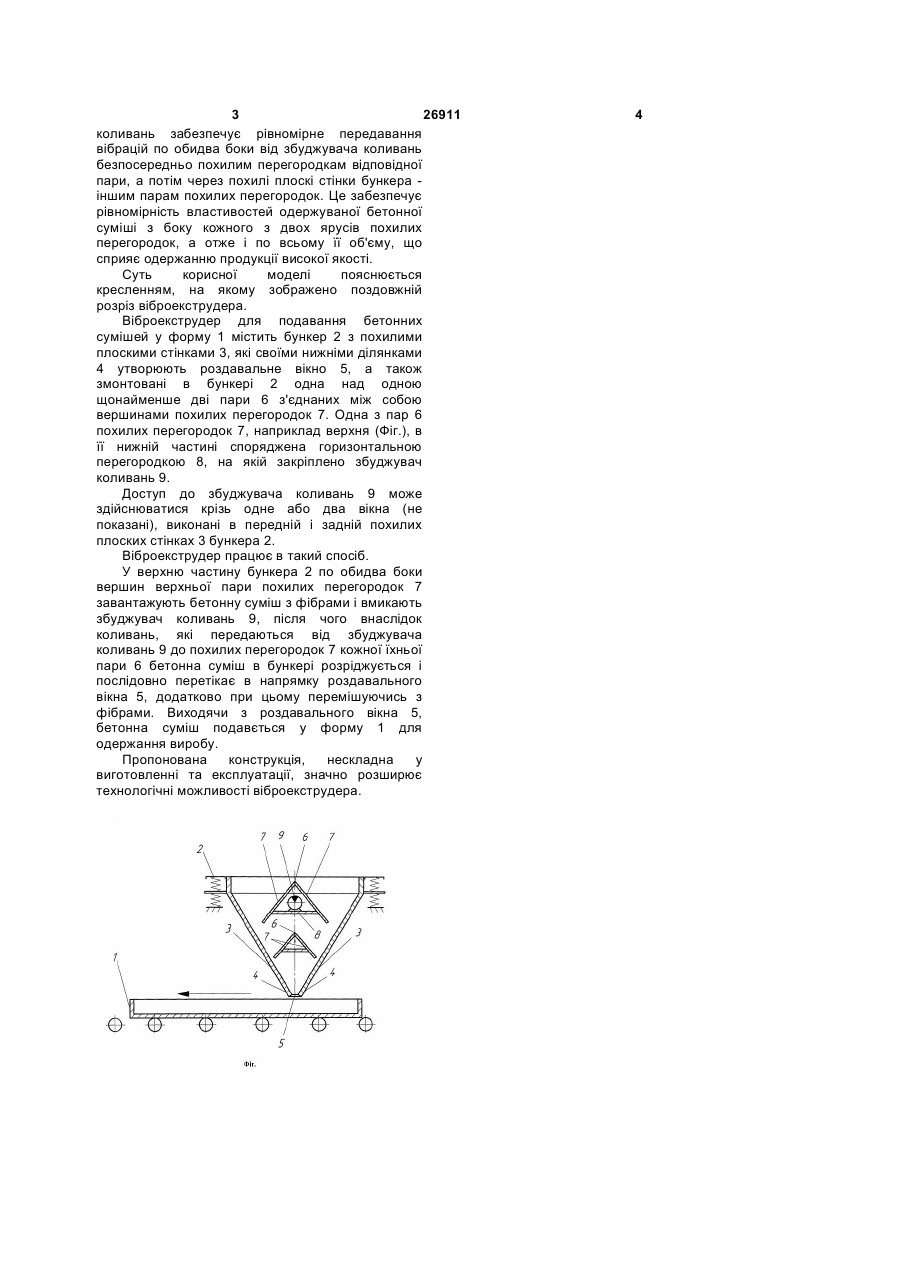

Віброекструдер для подавання бетонних сумішей у форму, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, закріплений на бункері збуджувач коливань, а також змонтовані в бункері одна над одною щонайменше дві пари з'єднаних між собою вершинами похилих перегородок, який відрізняється тим, що одна з пар похилих перегородок в її нижній частині оснащена горизонтальною перегородкою, а збуджувач коливань при цьому закріплено на зазначеній горизонтальній перегородці. (19) (21) u200706051 (22) 31.05.2007 (24) 10.10.2007 (72) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, UA, МАГАЗІЙ ПЕТРО МИКОЛАЙОВИЧ, UA, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, UA, ФУРМАНСЬКА ВІКТОРІЯ ВАЛЕРІЇВНА, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA (56) 3 26911 коливань забезпечує рівномірне передавання вібрацій по обидва боки від збуджувача коливань безпосередньо похилим перегородкам відповідної пари, а потім через похилі плоскі стінки бункера іншим парам похилих перегородок. Це забезпечує рівномірність властивостей одержуваної бетонної суміші з боку кожного з двох ярусів похилих перегородок, а отже і по всьому її об'єму, що сприяє одержанню продукції високої якості. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз віброекструдера. Віброекструдер для подавання бетонних сумішей у форму 1 містить бункер 2 з похилими плоскими стінками 3, які своїми нижніми ділянками 4 утворюють роздавальне вікно 5, а також змонтовані в бункері 2 одна над одною щонайменше дві пари 6 з'єднаних між собою вершинами похилих перегородок 7. Одна з пар 6 похилих перегородок 7, наприклад верхня (Фіг.), в її нижній частині споряджена горизонтальною перегородкою 8, на якій закріплено збуджувач коливань 9. Доступ до збуджувача коливань 9 може здійснюватися крізь одне або два вікна (не показані), виконані в передній і задній похилих плоских стінках 3 бункера 2. Віброекструдер працює в такий спосіб. У верхню частину бункера 2 по обидва боки вершин верхньої пари похилих перегородок 7 завантажують бетонну суміш з фібрами і вмикають збуджувач коливань 9, після чого внаслідок коливань, які передаються від збуджувача коливань 9 до похилих перегородок 7 кожної їхньої пари 6 бетонна суміш в бункері розріджується і послідовно перетікає в напрямку роздавального вікна 5, додатково при цьому перемішуючись з фібрами. Виходячи з роздавального вікна 5, бетонна суміш подавється у форму 1 для одержання виробу. Пропонована конструкція, нескладна у виготовленні та експлуатації, значно розширює технологічні можливості віброекструдера. 4
