Пристрій для перемішування

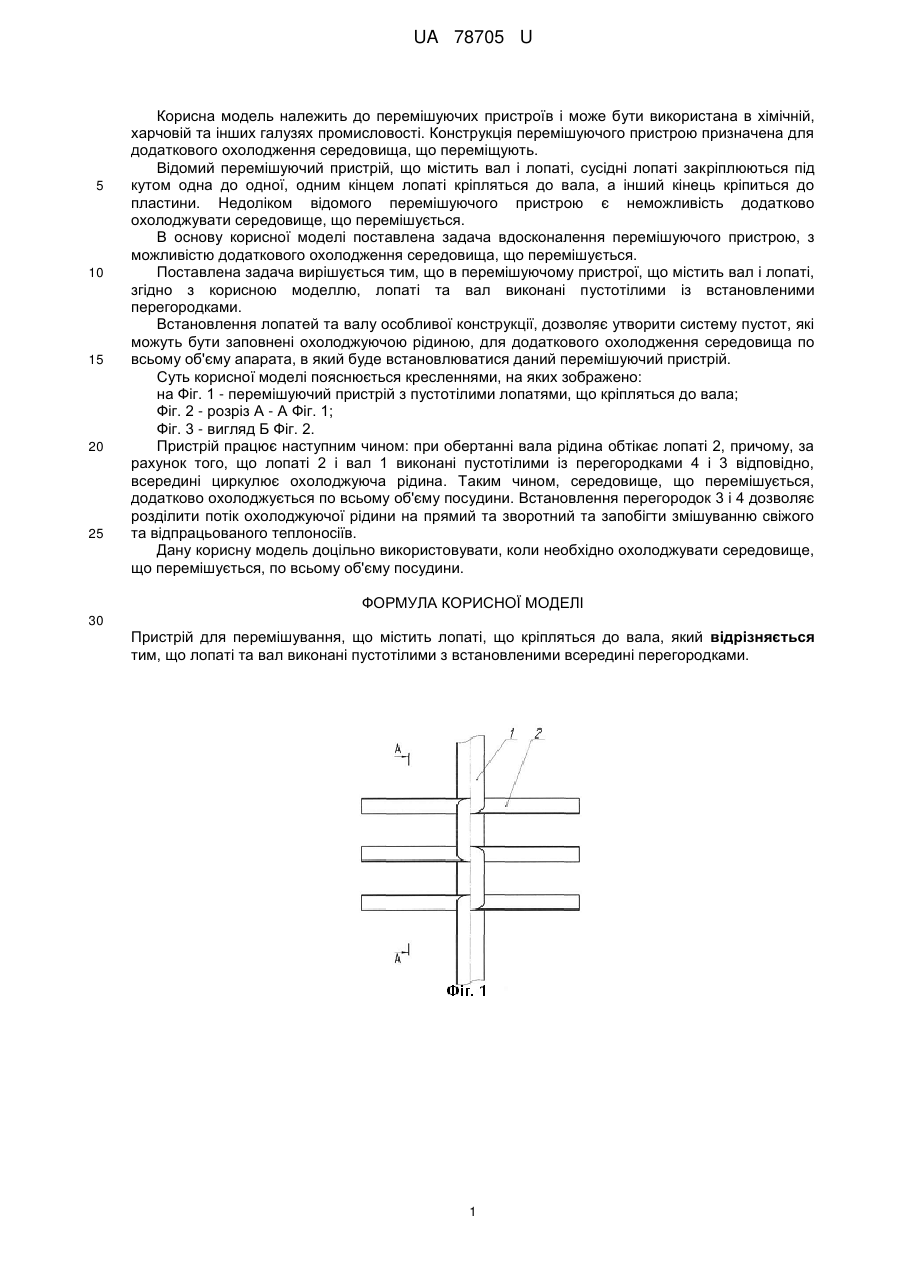

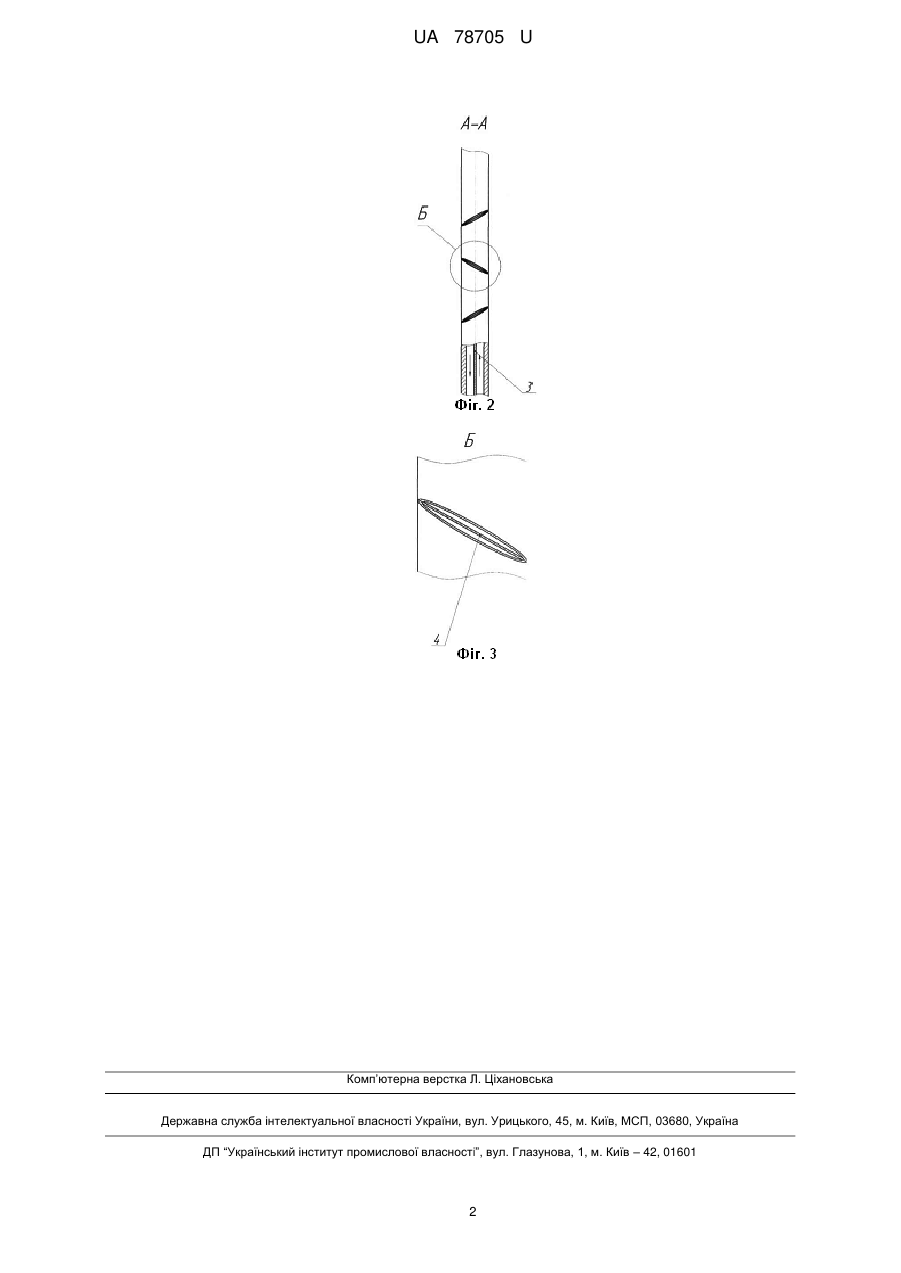

Реферат: Пристрій для перемішування містить лопаті, що кріпляться до вала. Лопаті та вал виконані пустотілими з встановленими всередині перегородками. UA 78705 U (54) ПРИСТРІЙ ДЛЯ ПЕРЕМІШУВАННЯ UA 78705 U UA 78705 U 5 10 15 20 25 Корисна модель належить до перемішуючих пристроїв і може бути використана в хімічній, харчовій та інших галузях промисловості. Конструкція перемішуючого пристрою призначена для додаткового охолодження середовища, що переміщують. Відомий перемішуючий пристрій, що містить вал і лопаті, сусідні лопаті закріплюються під кутом одна до одної, одним кінцем лопаті кріпляться до вала, а інший кінець кріпиться до пластини. Недоліком відомого перемішуючого пристрою є неможливість додатково охолоджувати середовище, що перемішується. В основу корисної моделі поставлена задача вдосконалення перемішуючого пристрою, з можливістю додаткового охолодження середовища, що перемішується. Поставлена задача вирішується тим, що в перемішуючому пристрої, що містить вал і лопаті, згідно з корисною моделлю, лопаті та вал виконані пустотілими із встановленими перегородками. Встановлення лопатей та валу особливої конструкції, дозволяє утворити систему пустот, які можуть бути заповнені охолоджуючою рідиною, для додаткового охолодження середовища по всьому об'єму апарата, в який буде встановлюватися даний перемішуючий пристрій. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - перемішуючий пристрій з пустотілими лопатями, що кріпляться до вала; Фіг. 2 - розріз А - А Фіг. 1; Фіг. 3 - вигляд Б Фіг. 2. Пристрій працює наступним чином: при обертанні вала рідина обтікає лопаті 2, причому, за рахунок того, що лопаті 2 і вал 1 виконані пустотілими із перегородками 4 і 3 відповідно, всередині циркулює охолоджуюча рідина. Таким чином, середовище, що перемішується, додатково охолоджується по всьому об'єму посудини. Встановлення перегородок 3 і 4 дозволяє розділити потік охолоджуючої рідини на прямий та зворотний та запобігти змішуванню свіжого та відпрацьованого теплоносіїв. Дану корисну модель доцільно використовувати, коли необхідно охолоджувати середовище, що перемішується, по всьому об'єму посудини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для перемішування, що містить лопаті, що кріпляться до вала, який відрізняється тим, що лопаті та вал виконані пустотілими з встановленими всередині перегородками. 1 UA 78705 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
