Пристрій для високошвидкісного перемішування сипких матеріалів
Номер патенту: 53572
Опубліковано: 11.10.2010
Автори: Русанов Сергій Аркадійович, Літвіненко Олексій Вікторович, Луняка Клара Василівна, Клюєв Олег Ігорович
Формула / Реферат
Пристрій для високошвидкісного перемішування сипких матеріалів, що включає вертикальну циліндричну ємність з розташованим у центрі ємності вертикальним валом зі змінною мішалкою, який відрізняється тим, що ємність виконана нерухомою, на стінці якої встановлені вертикальні відбивні перегородки, кількість яких визначена розрахунками.
Текст

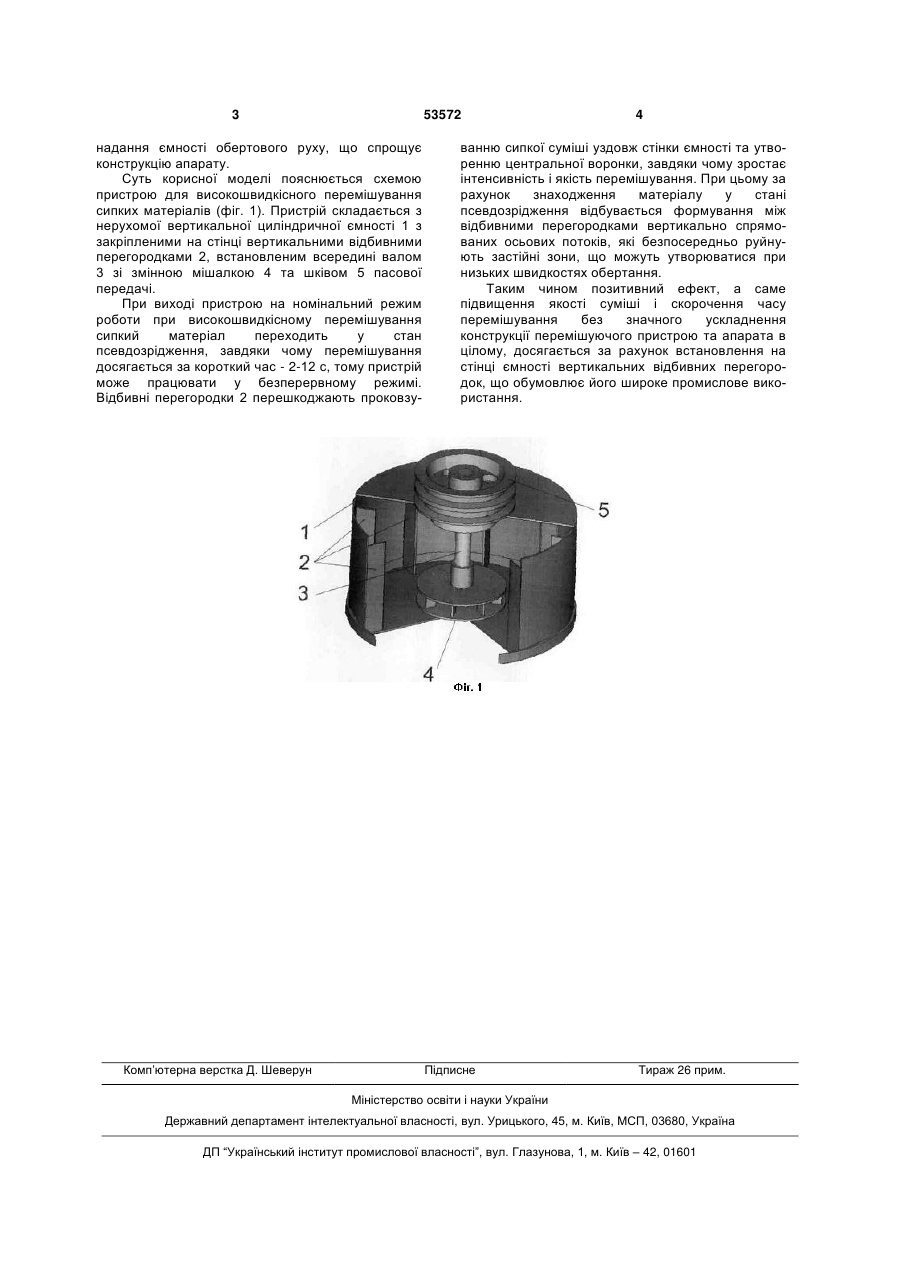

Пристрій для високошвидкісного перемішування сипких матеріалів, що включає вертикальну циліндричну ємність з розташованим у центрі ємності вертикальним валом зі змінною мішалкою, який відрізняється тим, що ємність виконана нерухомою, на стінці якої встановлені вертикальні відбивні перегородки, кількість яких визначена розрахунками. (19) (21) u201004494 (22) 19.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ЛУНЯКА КЛАРА ВАСИЛІВНА, РУСАНОВ СЕРГІЙ АРКАДІЙОВИЧ, ЛІТВІНЕНКО ОЛЕКСІЙ ВІКТОРОВИЧ, КЛЮЄВ ОЛЕГ ІГОРОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 53572 надання ємності обертового руху, що спрощує конструкцію апарату. Суть корисної моделі пояснюється схемою пристрою для високошвидкісного перемішування сипких матеріалів (фіг. 1). Пристрій складається з нерухомої вертикальної циліндричної ємності 1 з закріпленими на стінці вертикальними відбивними перегородками 2, встановленим всередині валом 3 зі змінною мішалкою 4 та шківом 5 пасової передачі. При виході пристрою на номінальний режим роботи при високошвидкісному перемішування сипкий матеріал переходить у стан псевдозрідження, завдяки чому перемішування досягається за короткий час - 2-12 с, тому пристрій може працювати у безперервному режимі. Відбивні перегородки 2 перешкоджають проковзу Комп’ютерна верстка Д. Шеверун 4 ванню сипкої суміші уздовж стінки ємності та утворенню центральної воронки, завдяки чому зростає інтенсивність і якість перемішування. При цьому за рахунок знаходження матеріалу у стані псевдозрідження відбувається формування між відбивними перегородками вертикально спрямованих осьових потоків, які безпосередньо руйнують застійні зони, що можуть утворюватися при низьких швидкостях обертання. Таким чином позитивний ефект, а саме підвищення якості суміші і скорочення часу перемішування без значного ускладнення конструкції перемішуючого пристрою та апарата в цілому, досягається за рахунок встановлення на стінці ємності вертикальних відбивних перегородок, що обумовлює його широке промислове використання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for high speed mixing bulk materials
Автори англійськоюLuniaka Klara Vasylivna, Rusanov Serhii Arkadiiovych, Litvinenko Oleksii Viktorovych, Kliuiev Oleh Ihorovych
Назва патенту російськоюУстройство для высокоскоростного перемешивания сыпучих материалов
Автори російськоюЛуняка Клара Васильевна, Русанов Сергей Аркадиевич, Литвиненко Алексей Викторович, Клюев Олег Игоревич
МПК / Мітки
МПК: B01F 9/00
Мітки: високошвидкісного, перемішування, сипких, матеріалів, пристрій
