Елемент теплообмінника

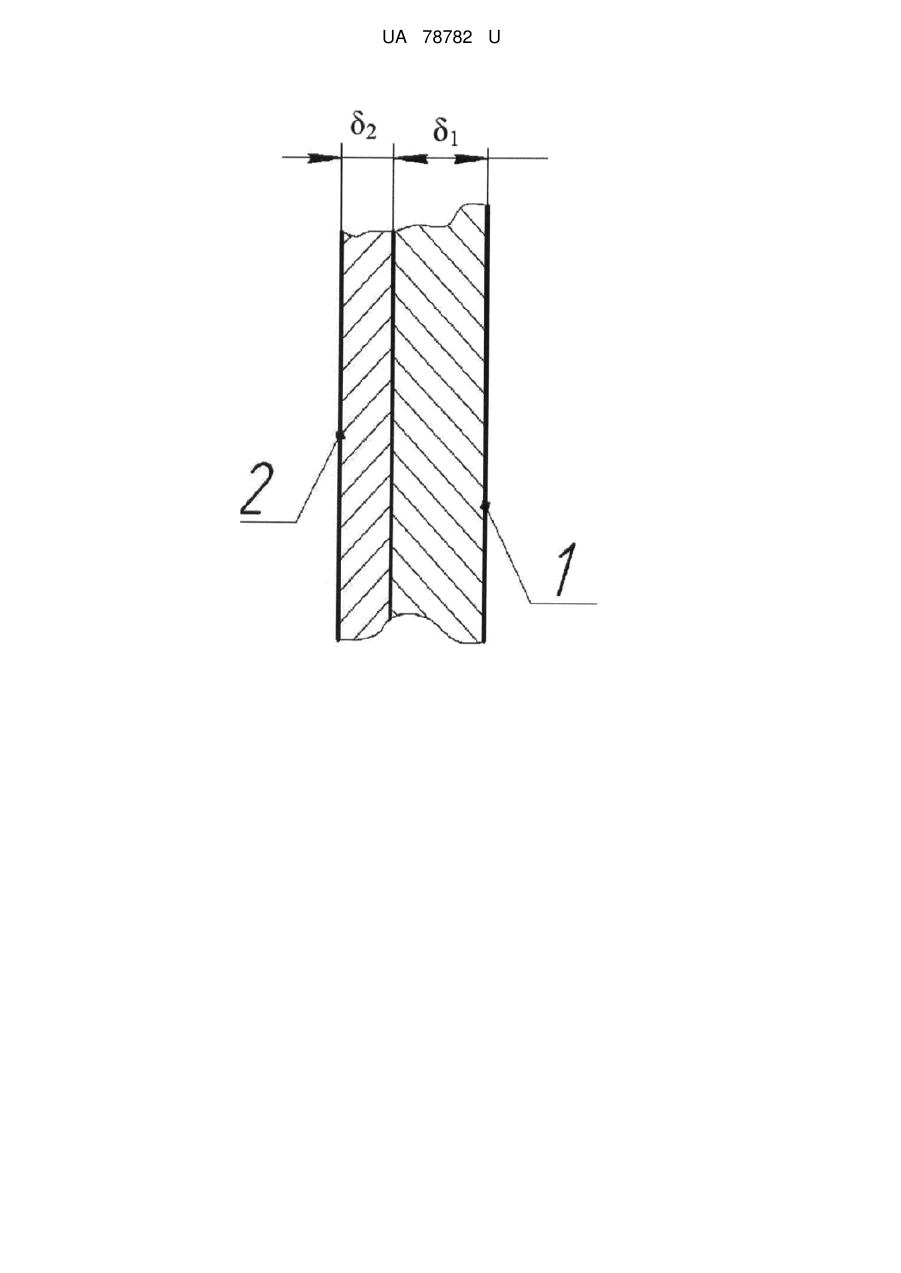

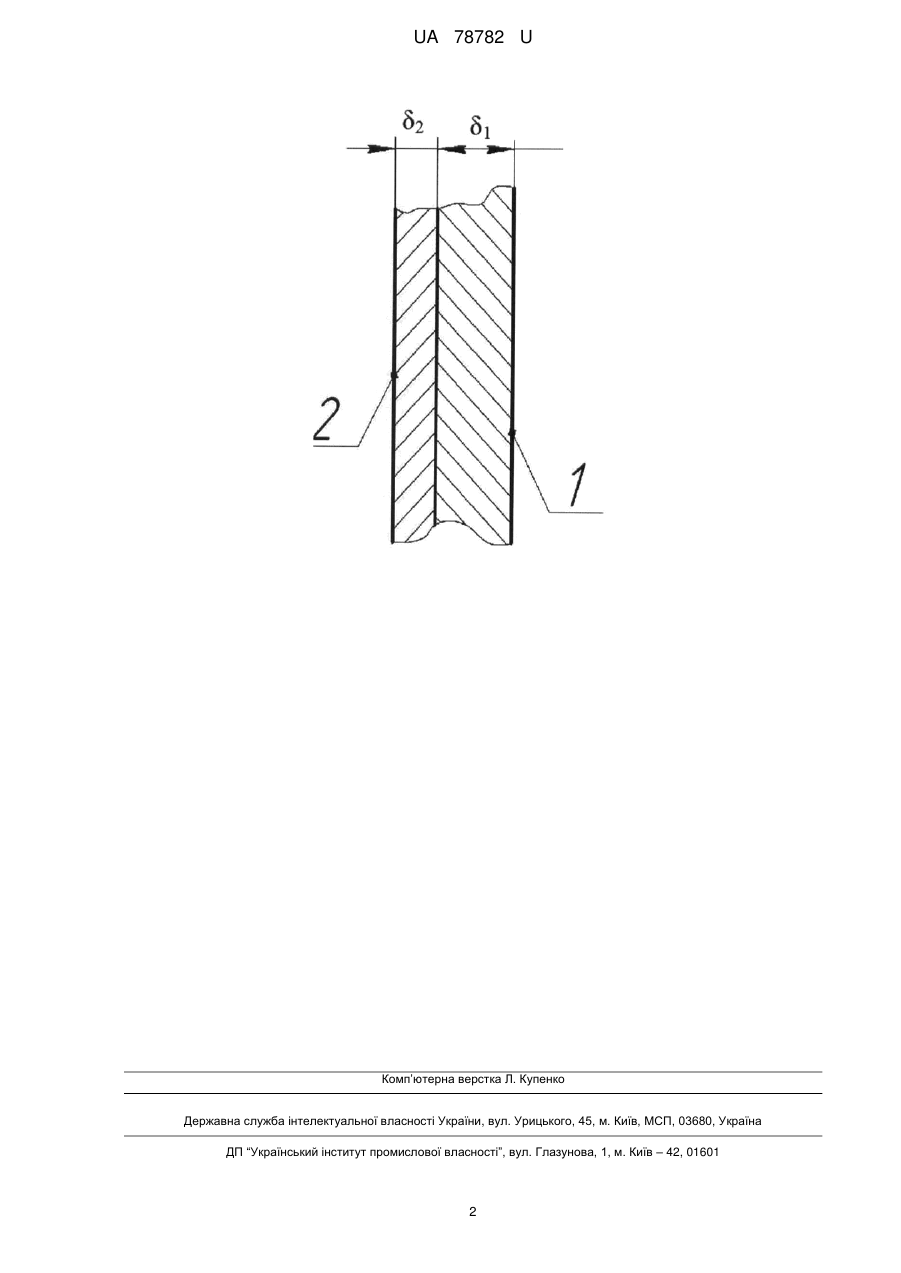

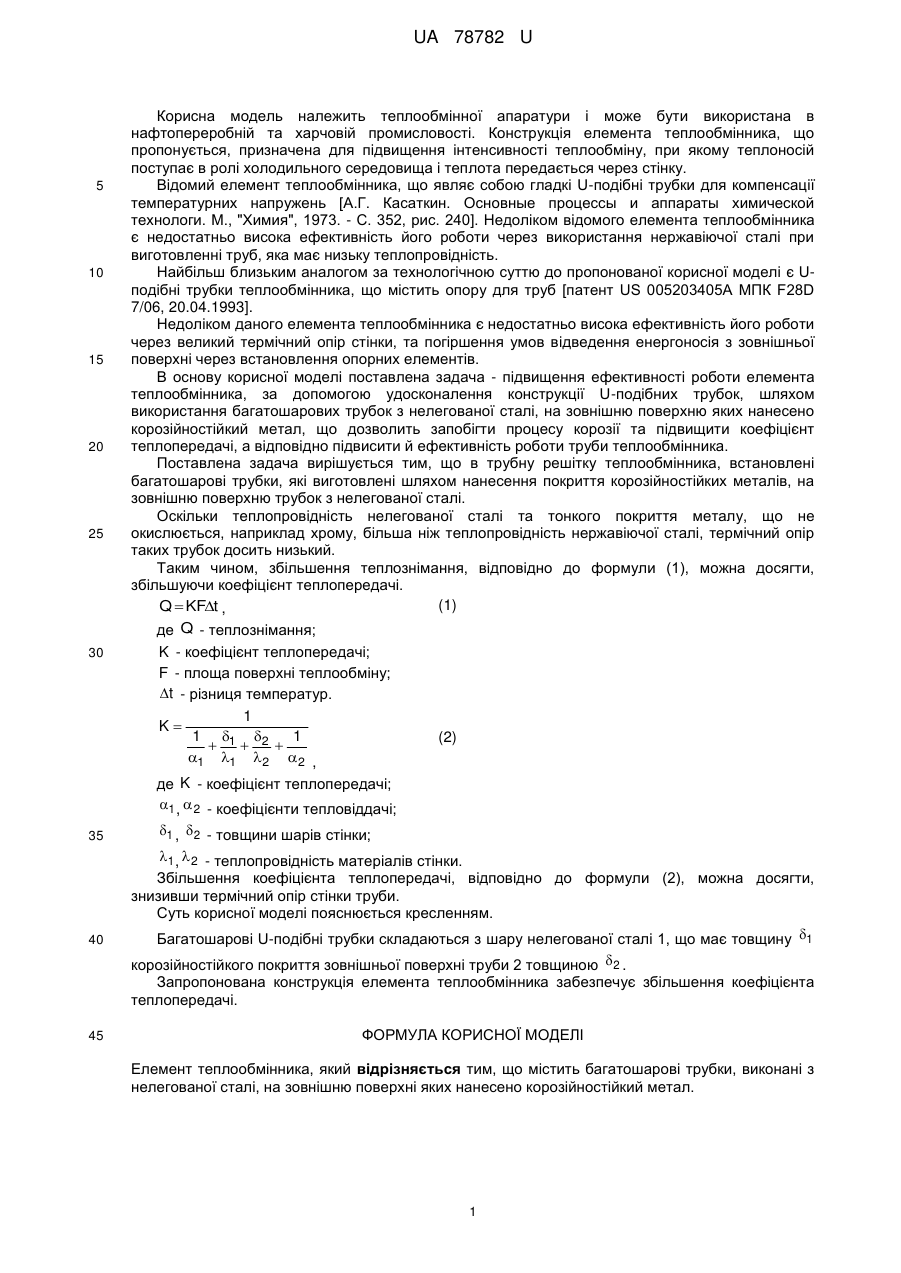

Реферат: Елемент теплообмінника містить багатошарові трубки, виконані з нелегованої сталі, на зовнішню поверхні яких нанесено корозійностійкий метал. UA 78782 U (54) ЕЛЕМЕНТ ТЕПЛООБМІННИКА UA 78782 U UA 78782 U 5 10 15 20 25 30 Корисна модель належить теплообмінної апаратури і може бути використана в нафтопереробній та харчовій промисловості. Конструкція елемента теплообмінника, що пропонується, призначена для підвищення інтенсивності теплообміну, при якому теплоносій поступає в ролі холодильного середовища і теплота передається через стінку. Відомий елемент теплообмінника, що являє собою гладкі U-подібні трубки для компенсації температурних напружень [А.Г. Касаткин. Основные процессы и аппараты химической технологи. М., "Химия", 1973. - С. 352, рис. 240]. Недоліком відомого елемента теплообмінника є недостатньо висока ефективність його роботи через використання нержавіючої сталі при виготовленні труб, яка має низьку теплопровідність. Найбільш близьким аналогом за технологічною суттю до пропонованої корисної моделі є Uподібні трубки теплообмінника, що містить опору для труб [патент US 005203405A МПК F28D 7/06, 20.04.1993]. Недоліком даного елемента теплообмінника є недостатньо висока ефективність його роботи через великий термічний опір стінки, та погіршення умов відведення енергоносія з зовнішньої поверхні через встановлення опорних елементів. В основу корисної моделі поставлена задача - підвищення ефективності роботи елемента теплообмінника, за допомогою удосконалення конструкції U-подібних трубок, шляхом використання багатошарових трубок з нелегованої сталі, на зовнішню поверхню яких нанесено корозійностійкий метал, що дозволить запобігти процесу корозії та підвищити коефіцієнт теплопередачі, а відповідно підвисити й ефективність роботи труби теплообмінника. Поставлена задача вирішується тим, що в трубну решітку теплообмінника, встановлені багатошарові трубки, які виготовлені шляхом нанесення покриття корозійностійких металів, на зовнішню поверхню трубок з нелегованої сталі. Оскільки теплопровідність нелегованої сталі та тонкого покриття металу, що не окислюється, наприклад хрому, більша ніж теплопровідність нержавіючої сталі, термічний опір таких трубок досить низький. Таким чином, збільшення теплознімання, відповідно до формули (1), можна досягти, збільшуючи коефіцієнт теплопередачі. (1) Q  KFt , де Q - теплознімання; K - коефіцієнт теплопередачі; F - площа поверхні теплообміну; t - різниця температур. 1 K 1 1 2 1 (2)    1 1 2 2 , де K - коефіцієнт теплопередачі; 1 ,  2 - коефіцієнти тепловіддачі; 35 40 1 ,  2 - товщини шарів стінки; 1 ,  2 - теплопровідність матеріалів стінки. Збільшення коефіцієнта теплопередачі, відповідно до формули (2), можна досягти, знизивши термічний опір стінки труби. Суть корисної моделі пояснюється кресленням. Багатошарові U-подібні трубки складаються з шару нелегованої сталі 1, що має товщину 1 корозійностійкого покриття зовнішньої поверхні труби 2 товщиною  2 . Запропонована конструкція елемента теплообмінника забезпечує збільшення коефіцієнта теплопередачі. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Елемент теплообмінника, який відрізняється тим, що містить багатошарові трубки, виконані з нелегованої сталі, на зовнішню поверхні яких нанесено корозійностійкий метал. 1 UA 78782 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
