Трубчастий елемент теплообмінника
Номер патенту: 43707
Опубліковано: 25.08.2009
Автори: Степанюк Андрій Романович, Акбергенов Акжан Абдигалійович, Малюга Андрій Сергійович
Формула / Реферат
Трубчастий елемент теплообмінника, який відрізняється тим, що виконаний у вигляді гладкої труби, до якої приєднана крильчатка по всій її довжині, при цьому крильчатка одягається за допомогою допоміжних елементів з можливістю вільного обертання під повітряним потоком.
Текст

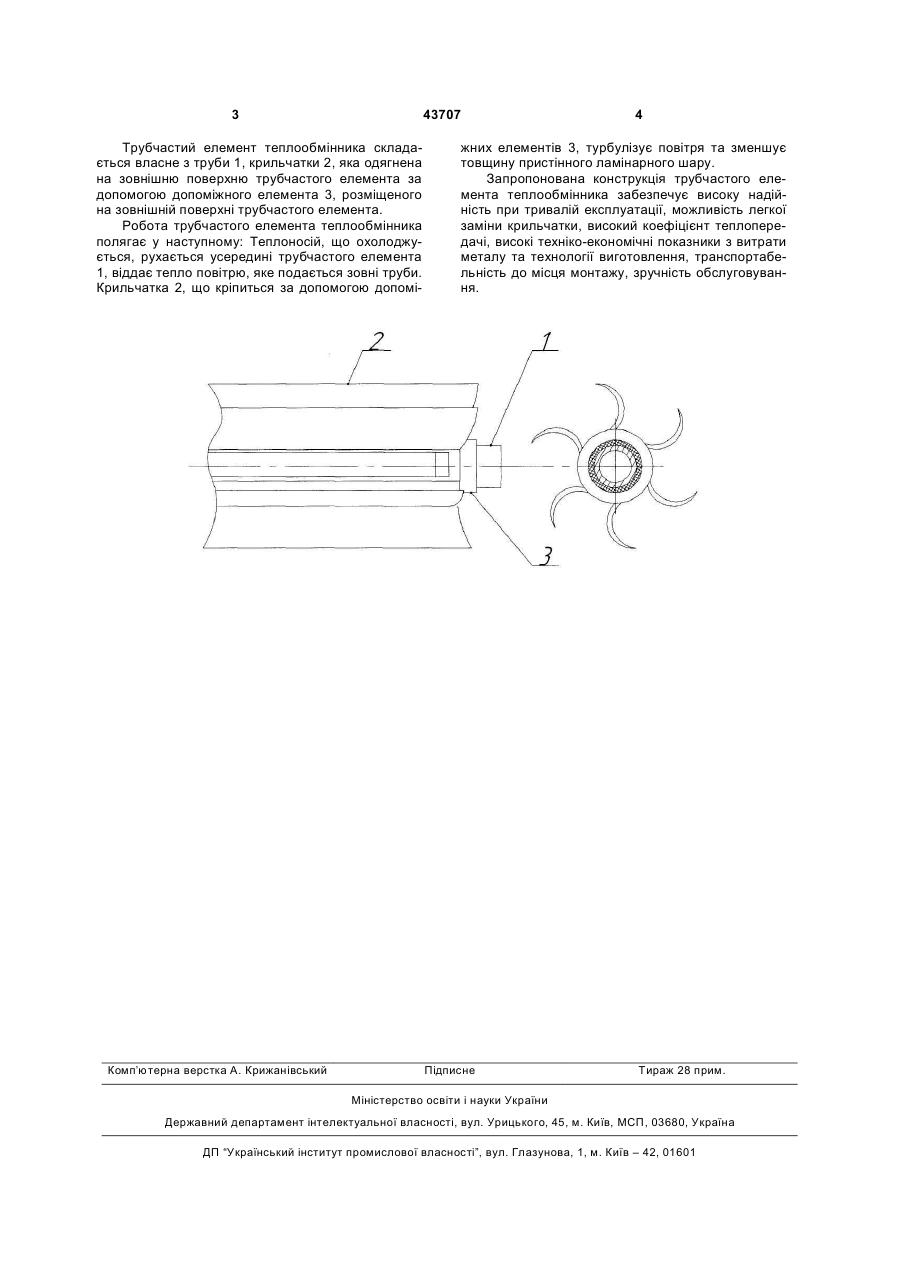

Трубчастий елемент теплообмінника, який відрізняється тим, що виконаний у вигляді гладкої труби, до якої приєднана крильчатка по всій її довжині, при цьому крильчатка одягається за допомогою допоміжних елементів з можливістю вільного обертання під повітряним потоком. (19) (21) u200903504 (22) 10.04.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) АКБЕРГЕНОВ АКЖАН АБДИГАЛІЙОВИЧ, МАЛЮГА АНДРІЙ СЕРГІЙОВИЧ, СТЕПАНЮК АНДРІЙ РОМАНОВИЧ 3 43707 Трубчастий елемент теплообмінника складається власне з труби 1, крильчатки 2, яка одягнена на зовнішню поверхню трубчастого елемента за допомогою допоміжного елемента 3, розміщеного на зовнішній поверхні трубчастого елемента. Робота трубчастого елемента теплообмінника полягає у наступному: Теплоносій, що охолоджується, рухається усередині трубчастого елемента 1, віддає тепло повітрю, яке подається зовні труби. Крильчатка 2, що кріпиться за допомогою допомі Комп’ютерна верстка А. Крижанівський 4 жних елементів 3, турбулізує повітря та зменшує товщину пристінного ламінарного шару. Запропонована конструкція трубчастого елемента теплообмінника забезпечує високу надійність при тривалій експлуатації, можливість легкої заміни крильчатки, високий коефіцієнт теплопередачі, високі техніко-економічні показники з витрати металу та технології виготовлення, транспортабельність до місця монтажу, зручність обслуговування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTubular element of heat exchanger
Автори англійськоюAkberhenov Akzhan Abdyhaliiovych, Maliuha Andrii Serhiiovych, Stepaniuk Andrii Romanovych
Назва патенту російськоюТрубчатый элемент теплообменника
Автори російськоюАкбергенов Акжан Абдигалиевич, Малюга Андрей Сергеевич, Степанюк Андрей Романович
МПК / Мітки
МПК: F28F 1/10
Мітки: трубчастий, теплообмінника, елемент
