Горизонтальний апарат повітряного охолодження

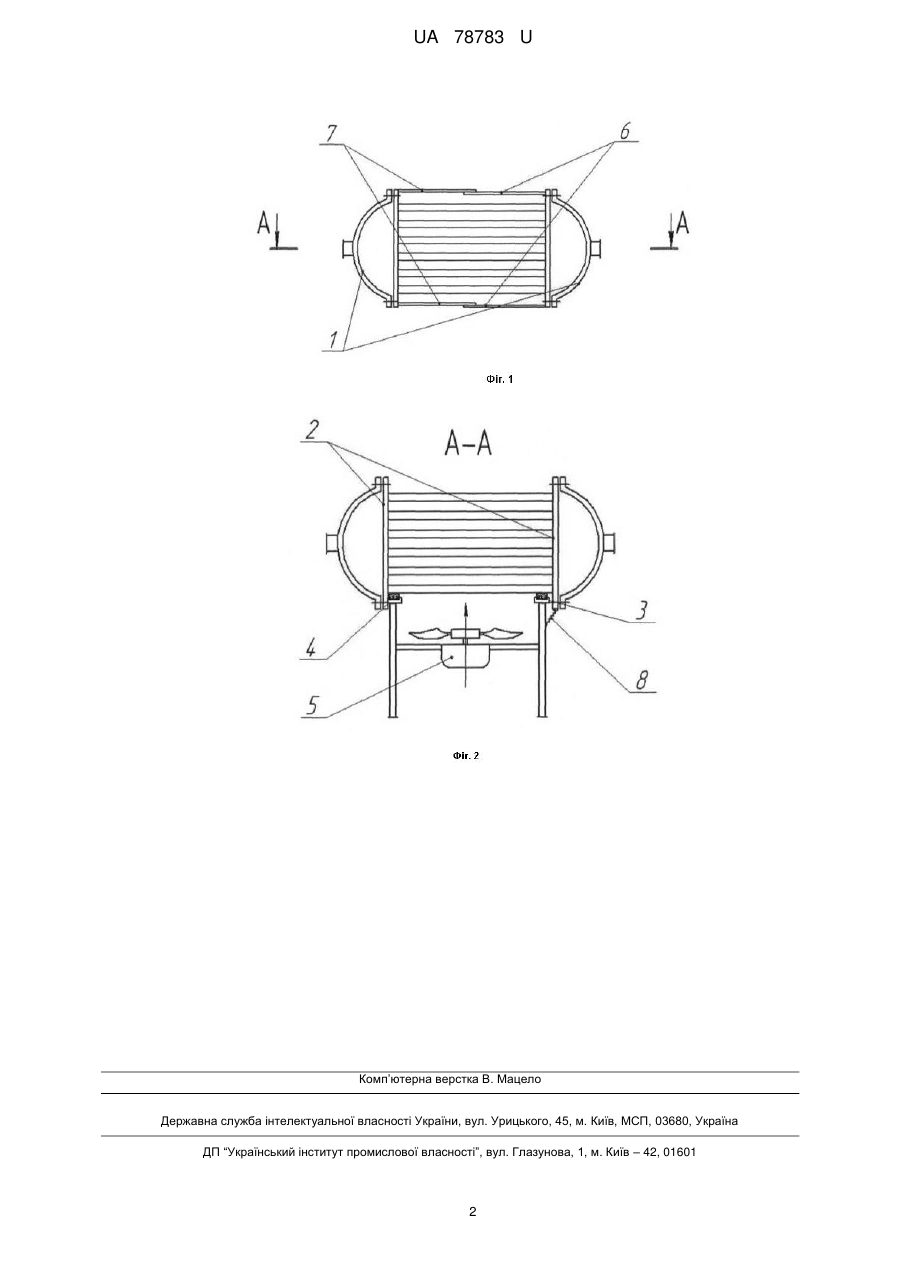

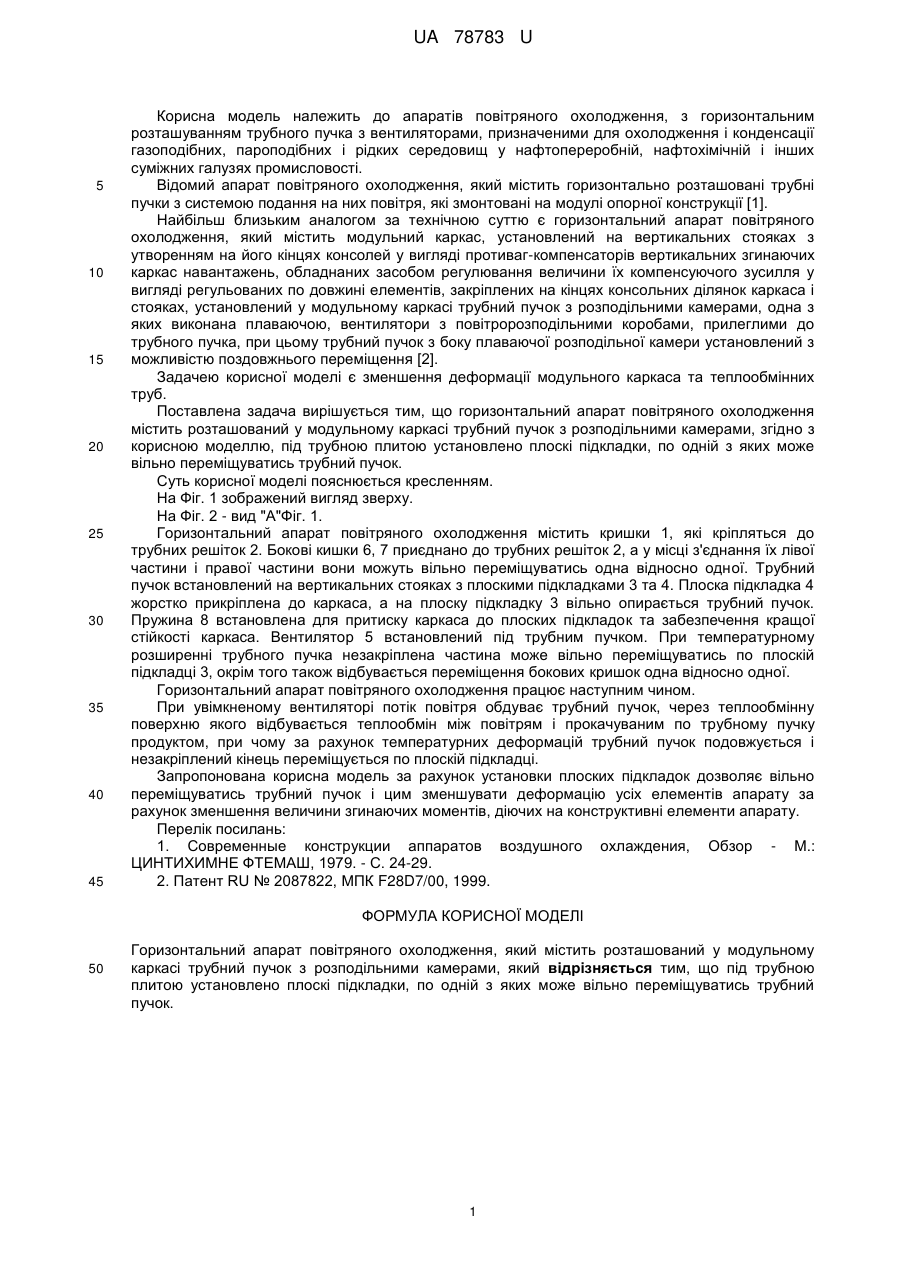

Реферат: Горизонтальний апарат повітряного охолодження містить розташований у модульному каркасі трубний пучок з розподільними камерами. Під трубною плитою установлено плоскі підкладки, по одній з яких може вільно переміщуватись трубний пучок. UA 78783 U (54) ГОРИЗОНТАЛЬНИЙ АПАРАТ ПОВІТРЯНОГО ОХОЛОДЖЕННЯ UA 78783 U UA 78783 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до апаратів повітряного охолодження, з горизонтальним розташуванням трубного пучка з вентиляторами, призначеними для охолодження і конденсації газоподібних, пароподібних і рідких середовищ у нафтопереробній, нафтохімічній і інших суміжних галузях промисловості. Відомий апарат повітряного охолодження, який містить горизонтально розташовані трубні пучки з системою подання на них повітря, які змонтовані на модулі опорної конструкції [1]. Найбільш близьким аналогом за технічною суттю є горизонтальний апарат повітряного охолодження, який містить модульний каркас, установлений на вертикальних стояках з утворенням на його кінцях консолей у вигляді противаг-компенсаторів вертикальних згинаючих каркас навантажень, обладнаних засобом регулювання величини їх компенсуючого зусилля у вигляді регульованих по довжині елементів, закріплених на кінцях консольних ділянок каркаса і стояках, установлений у модульному каркасі трубний пучок з розподільними камерами, одна з яких виконана плаваючою, вентилятори з повітророзподільними коробами, прилеглими до трубного пучка, при цьому трубний пучок з боку плаваючої розподільної камери установлений з можливістю поздовжнього переміщення [2]. Задачею корисної моделі є зменшення деформації модульного каркаса та теплообмінних труб. Поставлена задача вирішується тим, що горизонтальний апарат повітряного охолодження містить розташований у модульному каркасі трубний пучок з розподільними камерами, згідно з корисною моделлю, під трубною плитою установлено плоскі підкладки, по одній з яких може вільно переміщуватись трубний пучок. Суть корисної моделі пояснюється кресленням. На Фіг. 1 зображений вигляд зверху. На Фіг. 2 - вид "А"Фіг. 1. Горизонтальний апарат повітряного охолодження містить кришки 1, які кріпляться до трубних решіток 2. Бокові кишки 6, 7 приєднано до трубних решіток 2, а у місці з'єднання їх лівої частини і правої частини вони можуть вільно переміщуватись одна відносно одної. Трубний пучок встановлений на вертикальних стояках з плоскими підкладками 3 та 4. Плоска підкладка 4 жорстко прикріплена до каркаса, а на плоску підкладку 3 вільно опирається трубний пучок. Пружина 8 встановлена для притиску каркаса до плоских підкладок та забезпечення кращої стійкості каркаса. Вентилятор 5 встановлений під трубним пучком. При температурному розширенні трубного пучка незакріплена частина може вільно переміщуватись по плоскій підкладці 3, окрім того також відбувається переміщення бокових кришок одна відносно одної. Горизонтальний апарат повітряного охолодження працює наступним чином. При увімкненому вентиляторі потік повітря обдуває трубний пучок, через теплообмінну поверхню якого відбувається теплообмін між повітрям і прокачуваним по трубному пучку продуктом, при чому за рахунок температурних деформацій трубний пучок подовжується і незакріплений кінець переміщується по плоскій підкладці. Запропонована корисна модель за рахунок установки плоских підкладок дозволяє вільно переміщуватись трубний пучок і цим зменшувати деформацію усіх елементів апарату за рахунок зменшення величини згинаючих моментів, діючих на конструктивні елементи апарату. Перелік посилань: 1. Современные конструкции аппаратов воздушного охлаждения, Обзор - М.: ЦИНТИХИМНЕ ФТЕМАШ, 1979. - С. 24-29. 2. Патент RU № 2087822, МПК F28D7/00, 1999. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Горизонтальний апарат повітряного охолодження, який містить розташований у модульному каркасі трубний пучок з розподільними камерами, який відрізняється тим, що під трубною плитою установлено плоскі підкладки, по одній з яких може вільно переміщуватись трубний пучок. 1 UA 78783 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
