Гама-телескоп
Номер патенту: 7882
Опубліковано: 26.12.1995
Автори: Плахотнік Володимир Ювіналійович, Комаров Борис Володимирович, Шеламов Володимир Олексійович, Барсуков Валерій Леонідович, Григор'єв Олексій Ігорович, Войлов Юрій Григорович, Петров Григорій Володимирович, Афанас'єв Станіслав Вікторович, Лазурік Валентин Тимофійович, Карпов Вадим Семенович, Бєлєнко Сергій Євгенович, Блохін Олександр Григорович, Махньов Ігор Олександрович
Формула / Реферат

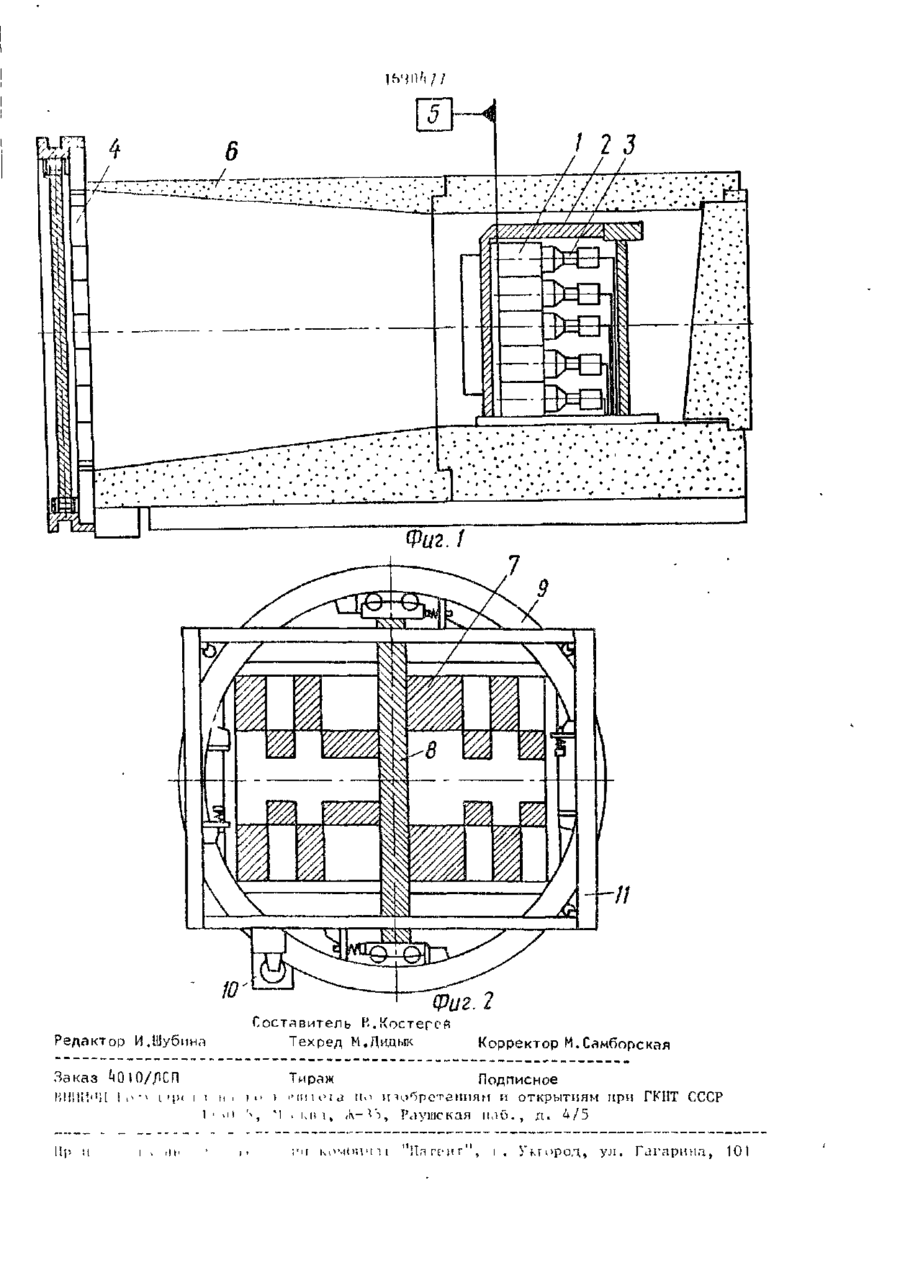

Гамма-телескоп, содержащий позиционно-чувствительный детектор (ПЧД), представляющий собой матрицу из оптически изолированных неорганических сцинтилляционных кристаллов, каждый из которых просматривается отдельным фотоэлектронным умножителем (ФЭУ), кодирующую маску на основе равномерно-избыточного массива размерностью (Р х Q) элементов, где Р и Q - простые числа, причем Q=Р+2, узел реконфигурации "маска-антимаска" и систему защиты ПЧД от фонового излучения, отличающийся тем, что, с целью повышения чувствительности гамма-телескопа за счет увеличения активной поверхности ПЧД, снижения фоновой скорости счета детекторов и улучшения массо-габаритных характеристик, элементы ПЧД выполнены в виде прямоугольных призм и собраны в матрицу ПЧД с максимальной плотностью упаковки, каждый отдельный элемент ПЧД включен в схему антисовпадений с ближайшими соседними, кодирующая маска выполнена из двух частей - прямоугольной основы и линейного дополнительного элемента, узел реконфигурации выполнен в виде поворотного устройства, преобразующего маску в антимаску путем поворота основы кодирующей маски на 180 . а дополнительного элемента - на 90° относительно продольной оси телескопа, система защиты ПЧД от фонового излучения выполнена в виде пустотелой оболочки переменного сечения, заполненной сыпучими материалами с высоким коэффициентом ослабления гамма-излучения.

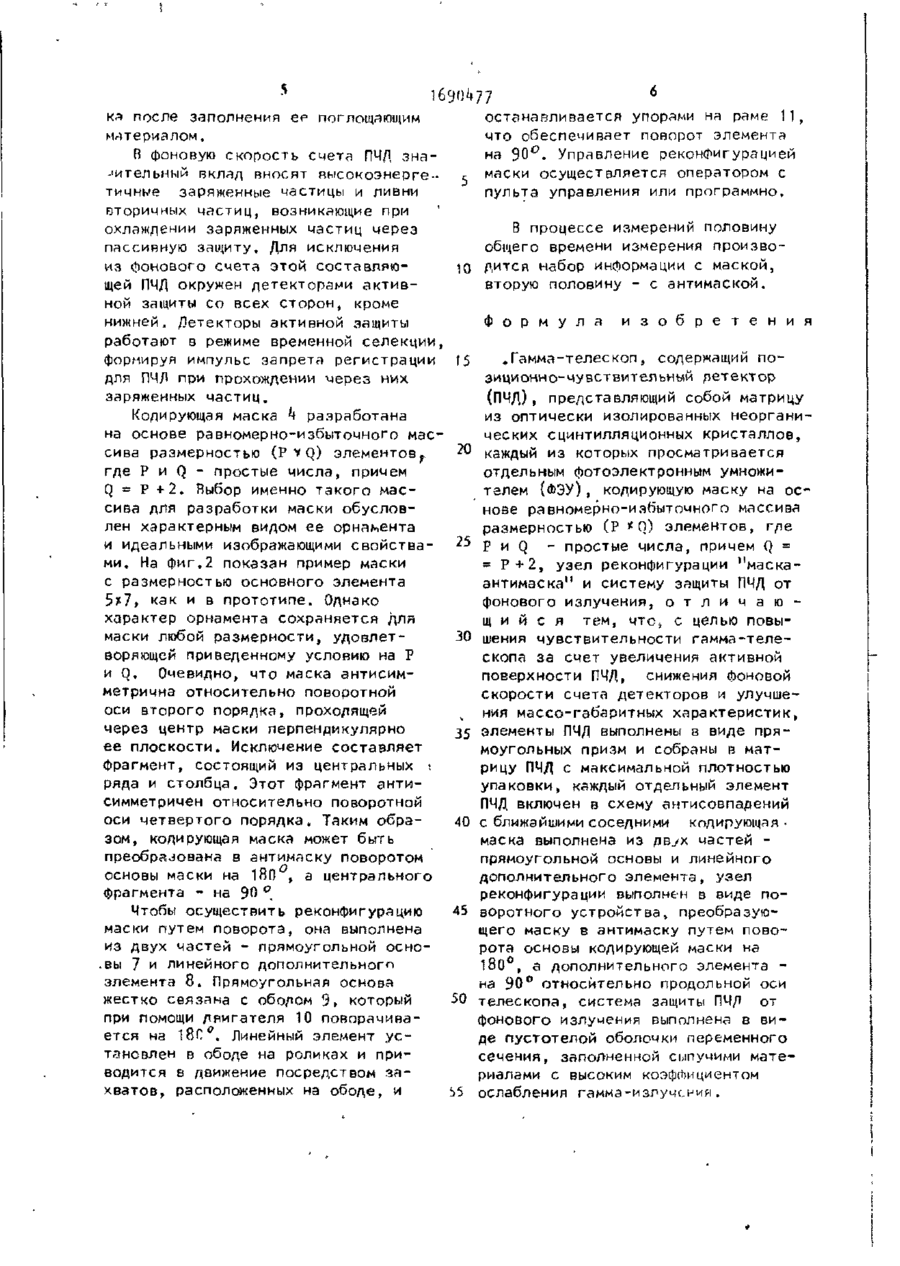

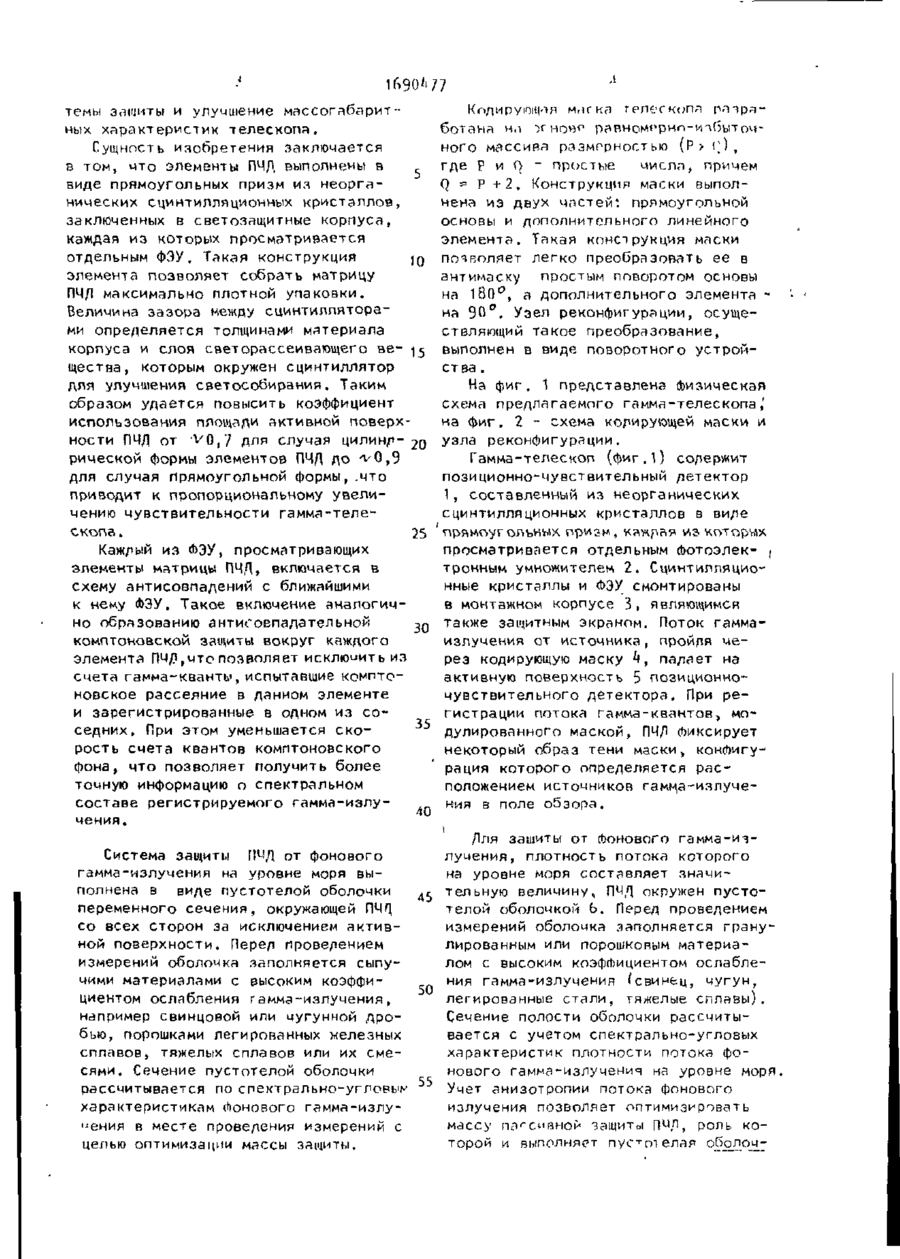

Текст
ДЛЯ & ГЛУЖІЛ.НПГО ПОЛЬЗОЙ ШИЯ ~*Ю N л СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) Ш> С 01 T 1/7-02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР (21) Ш468П/25 1 (22) 2 6 . 0 3 . 9 0 ' ' (71) Специальное конс'трукторскотехнологич^ское бюро "Искра" Луганского машиностроительного института (72) В.Л.Барсуков, Ю.Г.Войлов, В.С.Карпов, И.А.Махнев, Б.В.Комаров, С.Е .Беленко, А.И.Григорьев, Г. Р. .Петров, В.Т.Лазурик, В.А.Ыеламов, В.Ю.Плахотник, С t B.Афанасьев и А.Г.Блохин (53) 621.387.^24(088.8) (56) The Structure of the Zebra Telescope, the Integration Tests and the F i r s t Calibration Results/G.V. * I l i a , A.B.Ussini, F . P . E r o t t i e . a . / / //IEEE Trans on NS, Vol NS-34. No 1 February, 1987, p. 26-30. A.Caded. Aperture G m a Ray Telea m scope/M.L.McConnell D.G. Forrest, E.L.Chupp, P.P.Dunphy//lEEE Trans on NS, Vol WS-29, N 1, February, 1982, o p. 155-159. ' ( 5 4 ) ГАММА-ТЕЛЕСКОП (57) Изобретение относится к приборам для обнаружения источников г а м ма -излучения и контроля уровней Изобретение относится к области ~ ядерной физики, в частности к приборам для обнаружения и определения местоположения источников гамма-излучения f диетачционного контроля уровней радиоактивного загрязнения местности на уровне моря в диапазоне энергии гамма-излучения 0 , 3 1С МэН. радиоактивного загрязнения местнос т и . Целью изобретения является п о зышение чувствительности гамма-телескопа за счет- увеличения.активной поверхности позиционно- -чувствительного детектора ПЧД, снижение фоновой с к о р о с т и , улучшение м а с с о - г а баритных характеристик. Цель д о с т и гается т е м , что телескоп содержит ПЧД, составленный из неорганических к р и сталлов, каждый ил которых просматривается отдельным
ДивитисяДодаткова інформація
Автори англійськоюBarsukov Valerii Leonidovych, Voilov Yurii Hryhorovych, Karpov Vadym Semenovych, Makhniov Ihor Oleksandrovych, Komarov Borys Volodymyrovych, Belenko Serhii Yevhenovych, Hryhoriev Oleksii Ihorovych, Petrov Hryhorii Volodymyrovych, Lazurik Valentyn Tymofiiovych, Shelamov Volodymyr Oleksiiovych, Plakhotnik Volodymyr Yuvinaliiovych, Afanasiev Stanislav Viktorovych, Blokhin Oleksandr Hryhorovych
Автори російськоюБарсуков Валерий Леонидович, Войлов Юрий Григорьевич, Карпов Вадим Семенович, Махнев Игорь Александрович, Комаров Борис Владимирович, Беленко Сергей Евгениевич, Григорьев Алексей Игоревич, Петров Григорий Владимирович, Лазурик Валентин Тимофеевич, Шеламов Владимир Алексеевич, Плахотник Владимир Ювинальевич, Афанасьев Станислав Викторович, Блохин Александр Григорьевич
МПК / Мітки
МПК: G01T 1/202
Мітки: гама-телескоп
Код посилання
<a href="https://ua.patents.su/4-7882-gama-teleskop.html" target="_blank" rel="follow" title="База патентів України">Гама-телескоп</a>
