Спосіб виготовлення бетонної суміші для сульфатостійкого бетону

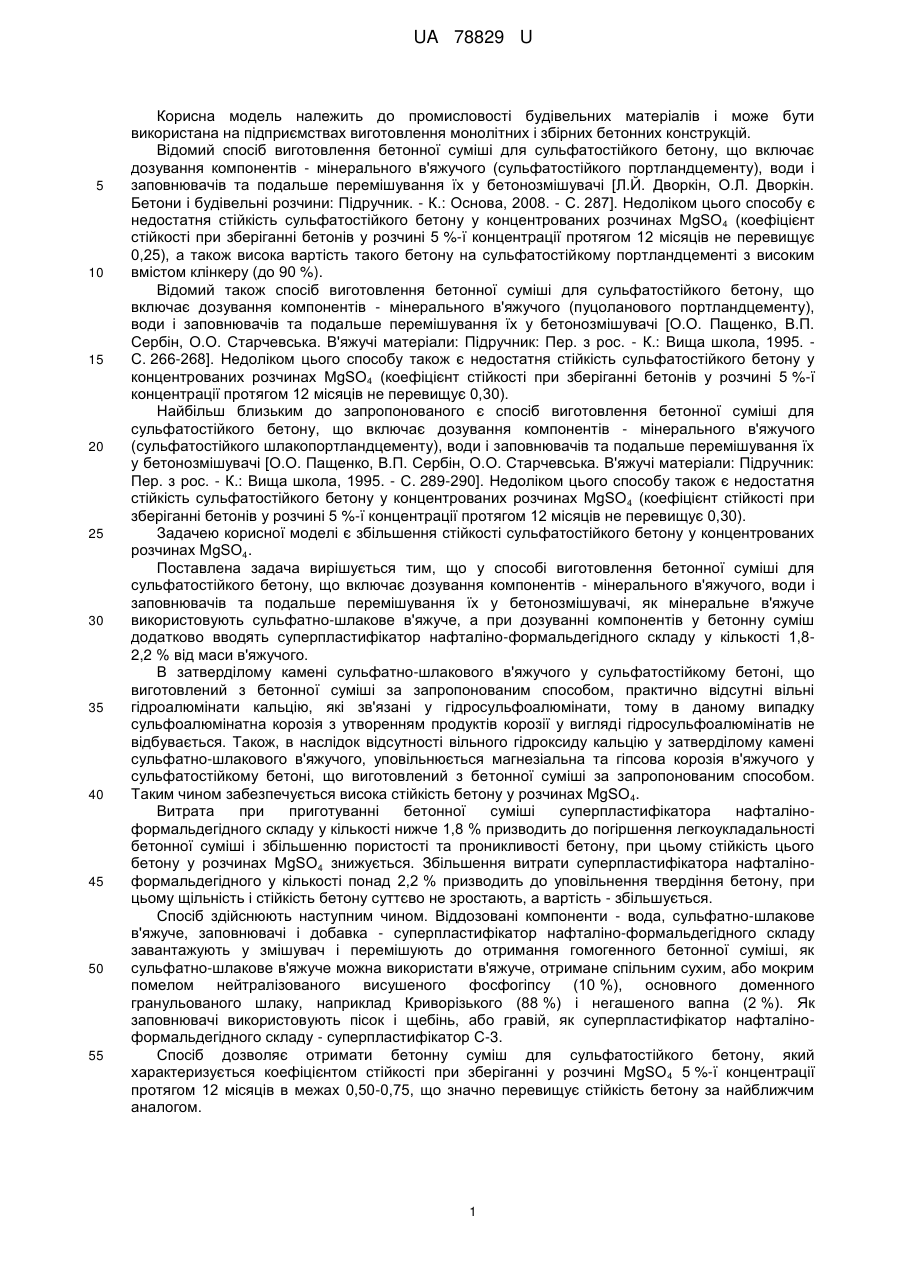

Реферат: Спосіб виготовлення бетонної суміші для сульфатостійкого бетону включає дозування компонентів - мінерального в'яжучого, води і заповнювачів та подальше перемішування їх у бетонозмішувачі. Як мінеральне в'яжуче використовують сульфатно-шлакове в'яжуче. При дозуванні компонентів у бетонну суміш вводять суперпластифікатор нафталіноформальдегідного складу. UA 78829 U (12) UA 78829 U UA 78829 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промисловості будівельних матеріалів і може бути використана на підприємствах виготовлення монолітних і збірних бетонних конструкцій. Відомий спосіб виготовлення бетонної суміші для сульфатостійкого бетону, що включає дозування компонентів - мінерального в'яжучого (сульфатостійкого портландцементу), води і заповнювачів та подальше перемішування їх у бетонозмішувачі [Л.Й. Дворкін, О.Л. Дворкін. Бетони і будівельні розчини: Підручник. - К.: Основа, 2008. - С. 287]. Недоліком цього способу є недостатня стійкість сульфатостійкого бетону у концентрованих розчинах MgSO 4 (коефіцієнт стійкості при зберіганні бетонів у розчині 5 %-ї концентрації протягом 12 місяців не перевищує 0,25), а також висока вартість такого бетону на сульфатостійкому портландцементі з високим вмістом клінкеру (до 90 %). Відомий також спосіб виготовлення бетонної суміші для сульфатостійкого бетону, що включає дозування компонентів - мінерального в'яжучого (пуцоланового портландцементу), води і заповнювачів та подальше перемішування їх у бетонозмішувачі [О.О. Пащенко, В.П. Сербін, О.О. Старчевська. В'яжучі матеріали: Підручник: Пер. з рос. - К.: Вища школа, 1995. С. 266-268]. Недоліком цього способу також є недостатня стійкість сульфатостійкого бетону у концентрованих розчинах MgSO4 (коефіцієнт стійкості при зберіганні бетонів у розчині 5 %-ї концентрації протягом 12 місяців не перевищує 0,30). Найбільш близьким до запропонованого є спосіб виготовлення бетонної суміші для сульфатостійкого бетону, що включає дозування компонентів - мінерального в'яжучого (сульфатостійкого шлакопортландцементу), води і заповнювачів та подальше перемішування їх у бетонозмішувачі [О.О. Пащенко, В.П. Сербін, О.О. Старчевська. В'яжучі матеріали: Підручник: Пер. з рос. - К.: Вища школа, 1995. - С. 289-290]. Недоліком цього способу також є недостатня стійкість сульфатостійкого бетону у концентрованих розчинах MgSO 4 (коефіцієнт стійкості при зберіганні бетонів у розчині 5 %-ї концентрації протягом 12 місяців не перевищує 0,30). Задачею корисної моделі є збільшення стійкості сульфатостійкого бетону у концентрованих розчинах MgSO4. Поставлена задача вирішується тим, що у способі виготовлення бетонної суміші для сульфатостійкого бетону, що включає дозування компонентів - мінерального в'яжучого, води і заповнювачів та подальше перемішування їх у бетонозмішувачі, як мінеральне в'яжуче використовують сульфатно-шлакове в'яжуче, а при дозуванні компонентів у бетонну суміш додатково вводять суперпластифікатор нафталіно-формальдегідного складу у кількості 1,82,2 % від маси в'яжучого. В затверділому камені сульфатно-шлакового в'яжучого у сульфатостійкому бетоні, що виготовлений з бетонної суміші за запропонованим способом, практично відсутні вільні гідроалюмінати кальцію, які зв'язані у гідросульфоалюмінати, тому в даному випадку сульфоалюмінатна корозія з утворенням продуктів корозії у вигляді гідросульфоалюмінатів не відбувається. Також, в наслідок відсутності вільного гідроксиду кальцію у затверділому камені сульфатно-шлакового в'яжучого, уповільнюється магнезіальна та гіпсова корозія в'яжучого у сульфатостійкому бетоні, що виготовлений з бетонної суміші за запропонованим способом. Таким чином забезпечується висока стійкість бетону у розчинах MgSO 4. Витрата при приготуванні бетонної суміші суперпластифікатора нафталіноформальдегідного складу у кількості нижче 1,8 % призводить до погіршення легкоукладальності бетонної суміші і збільшенню пористості та проникливості бетону, при цьому стійкість цього бетону у розчинах MgSO4 знижується. Збільшення витрати суперпластифікатора нафталіноформальдегідного у кількості понад 2,2 % призводить до уповільнення твердіння бетону, при цьому щільність і стійкість бетону суттєво не зростають, а вартість - збільшується. Спосіб здійснюють наступним чином. Віддозовані компоненти - вода, сульфатно-шлакове в'яжуче, заповнювачі і добавка - суперпластифікатор нафталіно-формальдегідного складу завантажують у змішувач і перемішують до отримання гомогенного бетонної суміші, як сульфатно-шлакове в'яжуче можна використати в'яжуче, отримане спільним сухим, або мокрим помелом нейтралізованого висушеного фосфогіпсу (10 %), основного доменного гранульованого шлаку, наприклад Криворізького (88 %) і негашеного вапна (2 %). Як заповнювачі використовують пісок і щебінь, або гравій, як суперпластифікатор нафталіноформальдегідного складу - суперпластифікатор С-3. Спосіб дозволяє отримати бетонну суміш для сульфатостійкого бетону, який характеризується коефіцієнтом стійкості при зберіганні у розчині MgSO 4 5 %-ї концентрації протягом 12 місяців в межах 0,50-0,75, що значно перевищує стійкість бетону за найближчим аналогом. 1 UA 78829 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб виготовлення бетонної суміші для сульфатостійкого бетону, що включає дозування компонентів - мінерального в'яжучого, води і заповнювачів та подальше перемішування їх у бетонозмішувачі, який відрізняється тим, що як мінеральне в'яжуче використовують сульфатно-шлакове в'яжуче, а при дозуванні компонентів у бетонну суміш додатково вводять суперпластифікатор нафталіно-формальдегідного складу у кількості 1,8-2,2 % від маси в'яжучого. 10 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
