Спосіб виїмки крутих вугільних пластів багатоструговою установкою

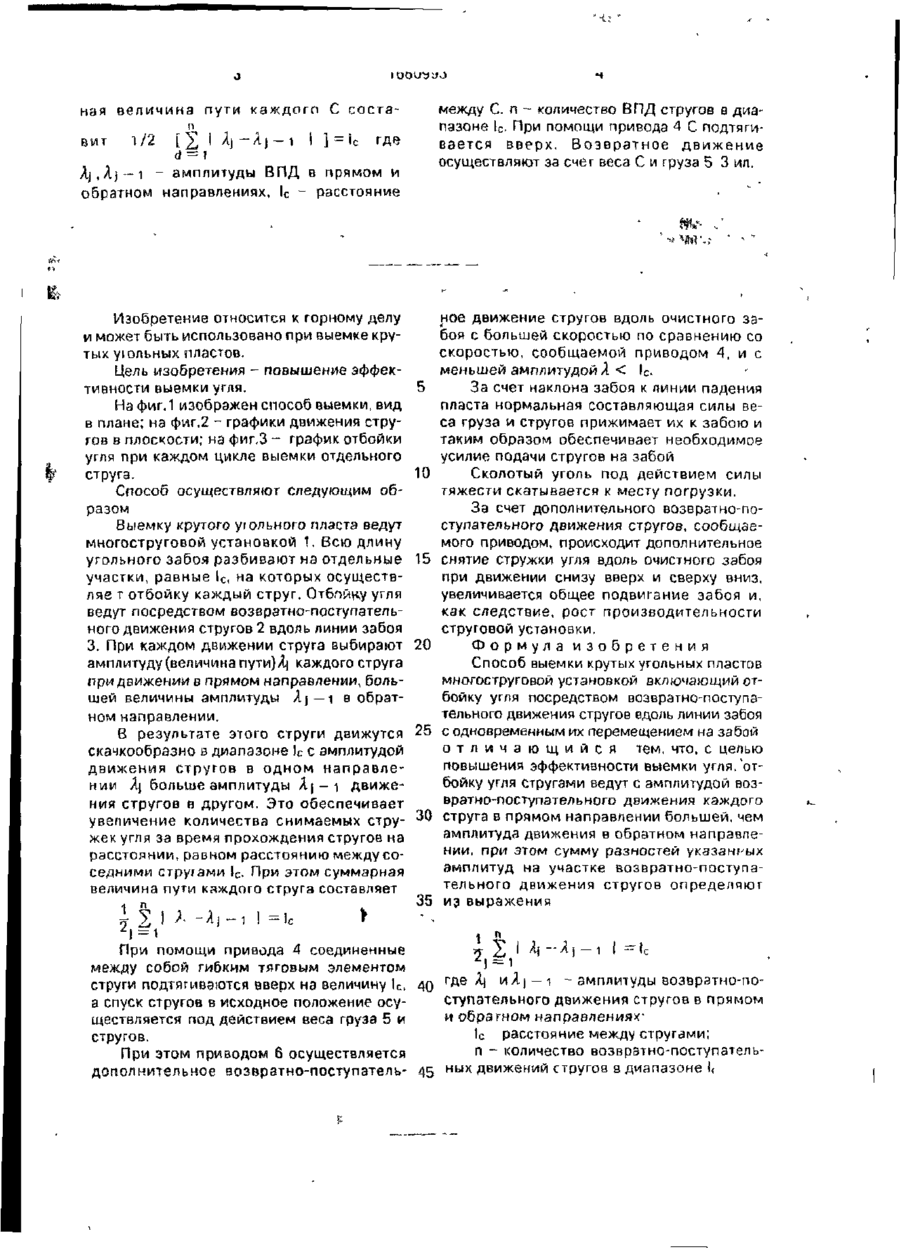

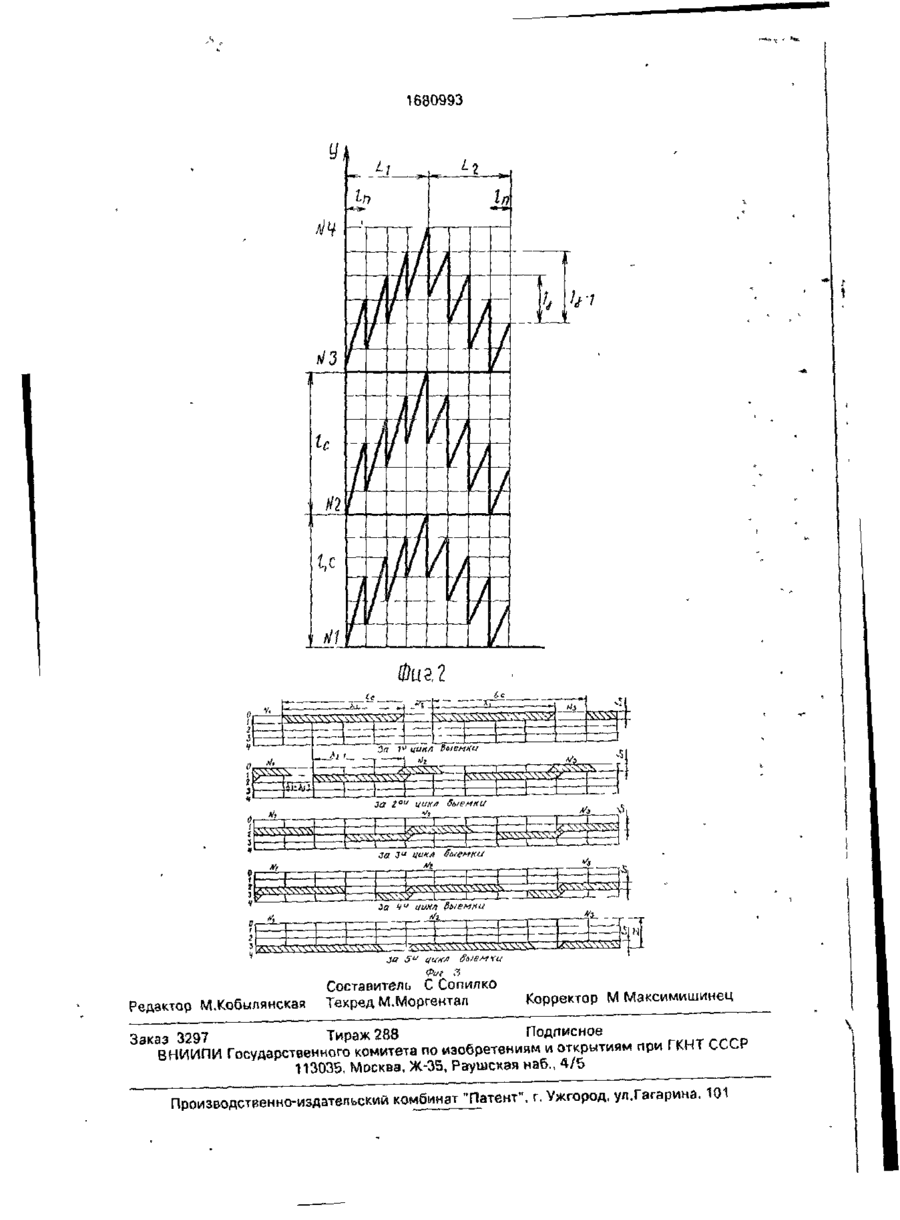

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5D5 (И) Е 21 С 41/18 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ • (21)4712678/03 (22)03.07.89 1 : • г *" '•"-•'' (46)30.09.91. Бгол. №36 (71) Донецкий научно-исследовательский угольный институт (72}В.С.Овчаров, Н.А.Шаповэл. Н.А.Алышев и В.Ф.Герасименко (53)622.271(088.8) (56) Комплексная механизация и автоматизация производственных процессов на угольных шахтах. - М.: Недра, 1976, с.137~ 146. Трофимов В.П. Безлюдная выемка угля. - Киев. Техника, 1969, с.15. (54) СПОСОБ ВЫЕМКИ КРУТЫХ УГОЛЬНЫХ ПЛАСТОВ МНОГОСТРУГОВОЙ УСТАНОВКОЙ (57) Изобретение относится к горному делу и позволяет повысить эффективность выемки угля. Выемку крутого угольного пласта ведут многоструговой установкой 1. Отбойку угля ведут посредством возвратно-поступательных движений (ВПД) стругов (С) 2 вдоль линии забоя 3. При каждом ВПД амплитуду X] в прямом направлении С выбирают большей амплитуды Х\ — і в обратном направлении. В результате этого С движутся скачкообразно в диапазоне 1С. Суммар оо О W ная величина пути каждого С составит 1/2 п [^ I Aj-Aj-i І j = ic где d = 1 Aj,Aj--i - амплитуды ВПД в прямом и обратном направлениях, 1С - расстояние Изобретение относится к горному делу и может быть использовано при выемке крутых уюльных пластов. Цель изобретения - повышение эффективности выемки угля. 5 На фиг. 1 изображен способ выемки, вид в плане; на фиг,2 - графики движения стругов в плоскости; на фиг.З ~ график отбойки угля при каждом цикле выемки отдельного струга. 10 Способ осуществляют следующим образом Выемку крутого уюльного пласта ведут многоструговой установкой 1. Всю длину угольного забоя разбивают на отдельные 15 участки, равные 1С, на которых осуществляв т отбойку каждый струг. Отбойку угля ведут посредством возвратно-поступательного движения стругов 2 вдоль линии забоя 3. При каждом движении струга выбирают 20 амплитуду (величина пути) А] каждого струга при движении в прямом направлении, большей величины амплитуды Х\ — і в обратном направлении. В результате этого струги движутся 25 скачкообразно в диапазоне 1С с амплитудой движения стругов в одном направлении Х\ больше амплитуды Х\-\ движения стругов в другом. Это обеспечивает увеличение количества снимаемых стру- 30 жек угля за время прохождения стругов на расстоянии, равном расстоянию между соседними стругами 1С. При этом суммарная величина пути каждого струга составляет 35 і >• - і - 1 между С. п - количество ВПД стругов в диапазоне 1с. При помощи привода 4 С подтягивается вверх. Возвратное движение осуществляют за счет веса С и груза 5 3 ил. ное движение стругов вдоль очистного забоя с большей скоростью по сравнению со скоростью, сообщаемой приводом 4, и с меньшей амплитудой А < l c . За счет наклона забоя к линии падения пласта нормальная составляющая силы веса груза и стругов прижимает их к забою и таким образом обеспечивает необходимое усилие подачи стругов на забой Сколотый уголь под действием силы тяжести скатывается к месту погрузки. За счет дополнительного возвратно-поступательного движения стругов, сообщаемого приводом, происходит дополнительное снятие стружки угля вдоль очистного забоя при движении снизу вверх и сверху вниз, увеличивается общее подвигание забоя и, как следствие, рост производительности струговой установки. Формула изобретения Способ выемки крутых угольных пластов многоструговой установкой включающий отбойку угля посредством возвратно-поступательного движения стругов вдоль линии забоя с одновременным их перемещением на забой отличающийся тем, что, с целью повышения эффективности выемки угля.'отбойку угля стругами ведут с амплитудой возвратно-поступательного движения каждого струга в прямом направлении большей, чем амплитуда движения в обратном направлении, при этом сумму разностей указанных амплитуд на участке возвратно-поступательного движения стругов определяют из выражения I A-j-'Aj — 1 I — (г При помощи привода 4 соединенные между собой гибким тяговым элементом струги подтягиваются вверх нз величину 1с, 4Q где Aj и Я j — і - амплитуды возвратно-поступательного движения стругов в пряном а спуск стругов в исходное положение осуи обратном направленияхществляется под действием веса груза 5 и 1 расстояние между стругами; с стругов. п - количество возврзтно-постулательПри этом приводом 6 осуществляется < дополнительное возвратно-поступатель- 45 ных движений стругов в диапазоне t 1680993 Фиг! й За 5 Редактор М.Кобылянская цим Фиг Л Составитель С Сопилко Техред М.Моргентал Корректор М Максимишинец Заказ 3297 Тираж 288 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при I KH ( 113035, Москва, Ж-35, Раушскэя наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
