Дрена-поглинач з фільтруючим елементом
Номер патенту: 78833
Опубліковано: 10.04.2013
Автори: Ткачук Микола Микитович, Кириша Руслан Олександрович, Ткачук Руслан Миколайович
Формула / Реферат

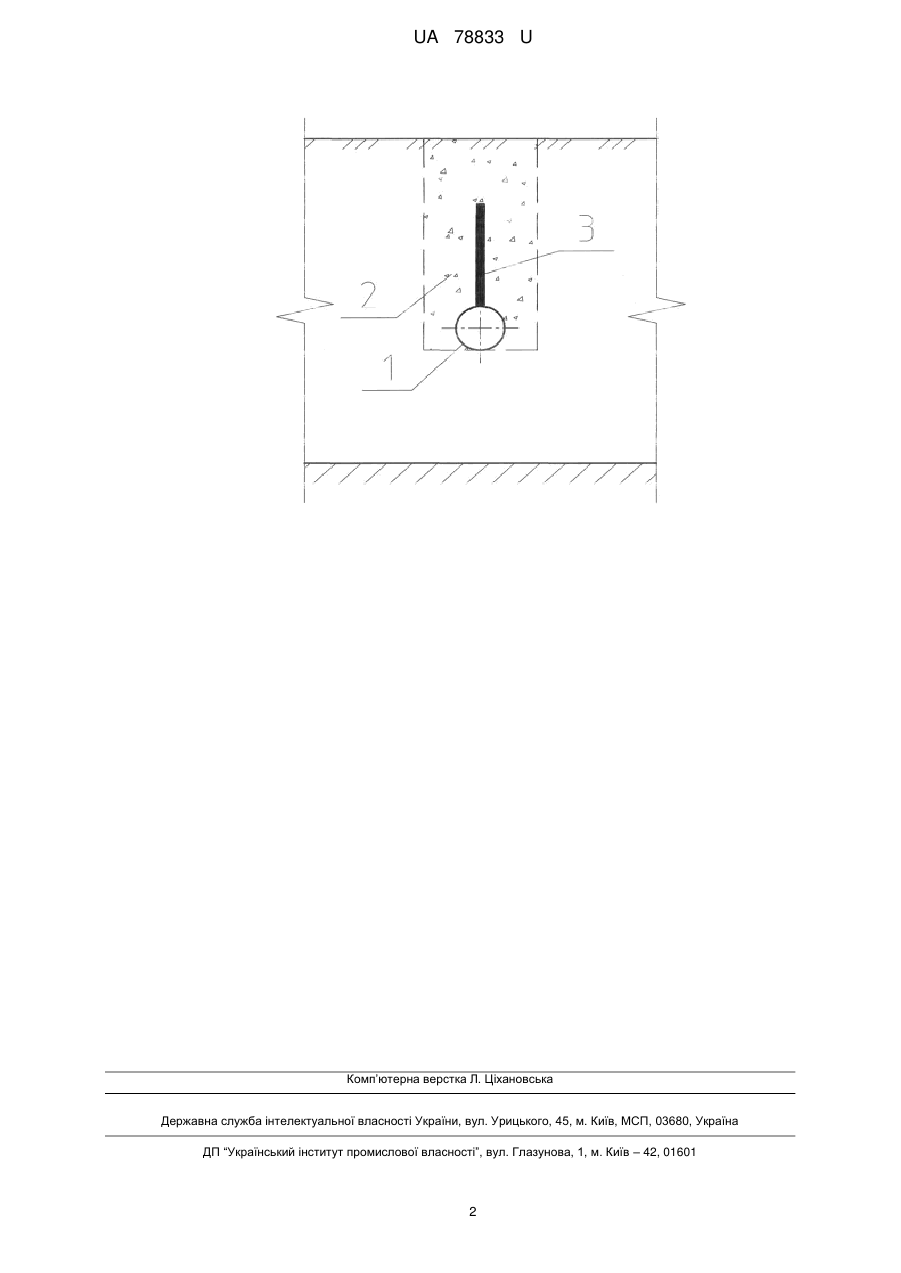

Дрена-поглинач з фільтруючим елементом, що містить дрену та зворотну дренажну засипку траншеї, коефіцієнт фільтрації якої більший за коефіцієнт фільтрації ґрунту, яка відрізняється тим, що в масиві зворотної дренажної засипки траншеї, по всій її довжині, вертикально влаштовано фільтруючий елемент, що гідравлічно зв'язаний з дреною і коефіцієнт фільтрації якого більший за коефіцієнт фільтрації зворотної дренажної засипки траншеї.
Текст

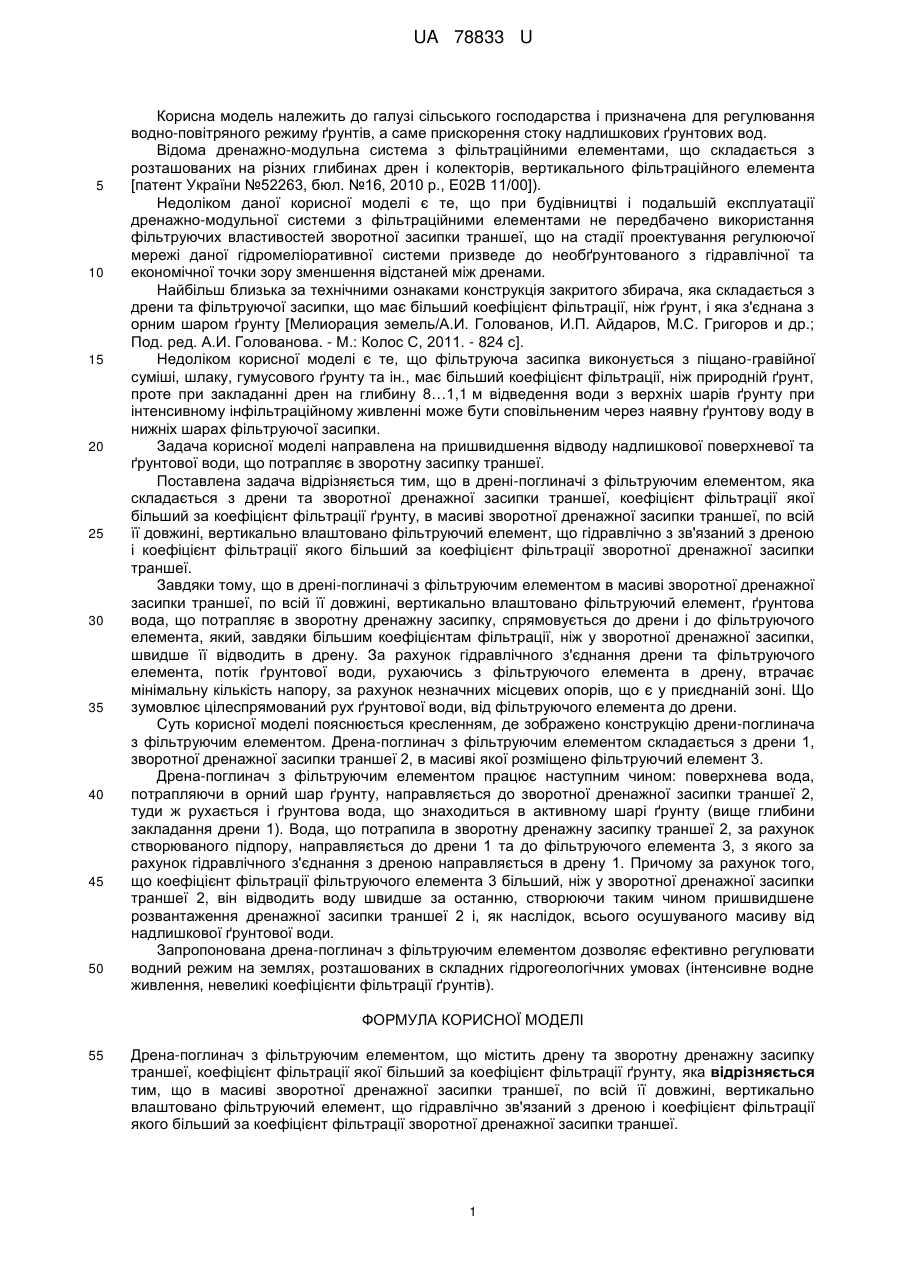

Реферат: UA 78833 U UA 78833 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства і призначена для регулювання водно-повітряного режиму ґрунтів, а саме прискорення стоку надлишкових ґрунтових вод. Відома дренажно-модульна система з фільтраційними елементами, що складається з розташованих на різних глибинах дрен і колекторів, вертикального фільтраційного елемента [патент України №52263, бюл. №16, 2010 р., Е02В 11/00]). Недоліком даної корисної моделі є те, що при будівництві і подальшій експлуатації дренажно-модульної системи з фільтраційними елементами не передбачено використання фільтруючих властивостей зворотної засипки траншеї, що на стадії проектування регулюючої мережі даної гідромеліоративної системи призведе до необґрунтованого з гідравлічної та економічної точки зору зменшення відстаней між дренами. Найбільш близька за технічними ознаками конструкція закритого збирача, яка складається з дрени та фільтруючої засипки, що має більший коефіцієнт фільтрації, ніж ґрунт, і яка з'єднана з орним шаром ґрунту [Мелиорация земель/А.И. Голованов, И.П. Айдаров, М.С. Григоров и др.; Под. ред. А.И. Голованова. - М.: Колос С, 2011. - 824 с]. Недоліком корисної моделі є те, що фільтруюча засипка виконується з піщано-гравійної суміші, шлаку, гумусового ґрунту та ін., має більший коефіцієнт фільтрації, ніж природній ґрунт, проте при закладанні дрен на глибину 8…1,1 м відведення води з верхніх шарів ґрунту при інтенсивному інфільтраційному живленні може бути сповільненим через наявну ґрунтову воду в нижніх шарах фільтруючої засипки. Задача корисної моделі направлена на пришвидшення відводу надлишкової поверхневої та ґрунтової води, що потрапляє в зворотну засипку траншеї. Поставлена задача відрізняється тим, що в дрені-поглиначі з фільтруючим елементом, яка складається з дрени та зворотної дренажної засипки траншеї, коефіцієнт фільтрації якої більший за коефіцієнт фільтрації ґрунту, в масиві зворотної дренажної засипки траншеї, по всій її довжині, вертикально влаштовано фільтруючий елемент, що гідравлічно з зв'язаний з дреною і коефіцієнт фільтрації якого більший за коефіцієнт фільтрації зворотної дренажної засипки траншеї. Завдяки тому, що в дрені-поглиначі з фільтруючим елементом в масиві зворотної дренажної засипки траншеї, по всій її довжині, вертикально влаштовано фільтруючий елемент, ґрунтова вода, що потрапляє в зворотну дренажну засипку, спрямовується до дрени і до фільтруючого елемента, який, завдяки більшим коефіцієнтам фільтрації, ніж у зворотної дренажної засипки, швидше її відводить в дрену. За рахунок гідравлічного з'єднання дрени та фільтруючого елемента, потік ґрунтової води, рухаючись з фільтруючого елемента в дрену, втрачає мінімальну кількість напору, за рахунок незначних місцевих опорів, що є у приєднаній зоні. Що зумовлює цілеспрямований рух ґрунтової води, від фільтруючого елемента до дрени. Суть корисної моделі пояснюється кресленням, де зображено конструкцію дрени-поглинача з фільтруючим елементом. Дрена-поглинач з фільтруючим елементом складається з дрени 1, зворотної дренажної засипки траншеї 2, в масиві якої розміщено фільтруючий елемент 3. Дрена-поглинач з фільтруючим елементом працює наступним чином: поверхнева вода, потрапляючи в орний шар ґрунту, направляється до зворотної дренажної засипки траншеї 2, туди ж рухається і ґрунтова вода, що знаходиться в активному шарі ґрунту (вище глибини закладання дрени 1). Вода, що потрапила в зворотну дренажну засипку траншеї 2, за рахунок створюваного підпору, направляється до дрени 1 та до фільтруючого елемента 3, з якого за рахунок гідравлічного з'єднання з дреною направляється в дрену 1. Причому за рахунок того, що коефіцієнт фільтрації фільтруючого елемента 3 більший, ніж у зворотної дренажної засипки траншеї 2, він відводить воду швидше за останню, створюючи таким чином пришвидшене розвантаження дренажної засипки траншеї 2 і, як наслідок, всього осушуваного масиву від надлишкової ґрунтової води. Запропонована дрена-поглинач з фільтруючим елементом дозволяє ефективно регулювати водний режим на землях, розташованих в складних гідрогеологічних умовах (інтенсивне водне живлення, невеликі коефіцієнти фільтрації ґрунтів). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дрена-поглинач з фільтруючим елементом, що містить дрену та зворотну дренажну засипку траншеї, коефіцієнт фільтрації якої більший за коефіцієнт фільтрації ґрунту, яка відрізняється тим, що в масиві зворотної дренажної засипки траншеї, по всій її довжині, вертикально влаштовано фільтруючий елемент, що гідравлічно зв'язаний з дреною і коефіцієнт фільтрації якого більший за коефіцієнт фільтрації зворотної дренажної засипки траншеї. 1 UA 78833 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDrain-absorber with filtering element
Автори англійськоюTkachuk Mykola Mykytovych, Kyrysha Ruslan Oleksandrovych, Tkachuk Ruslan Mykolaiovych
Назва патенту російськоюДрена-поглотитель с фильтрующим элементом
Автори російськоюТкачук Николай Никитович, Кириша Руслан Александрович, Ткачук Руслан Николаевич
МПК / Мітки
МПК: E02B 11/00
Мітки: фільтруючим, елементом, дрена-поглинач
