Пакетоконтейнер та спосіб його завантаження

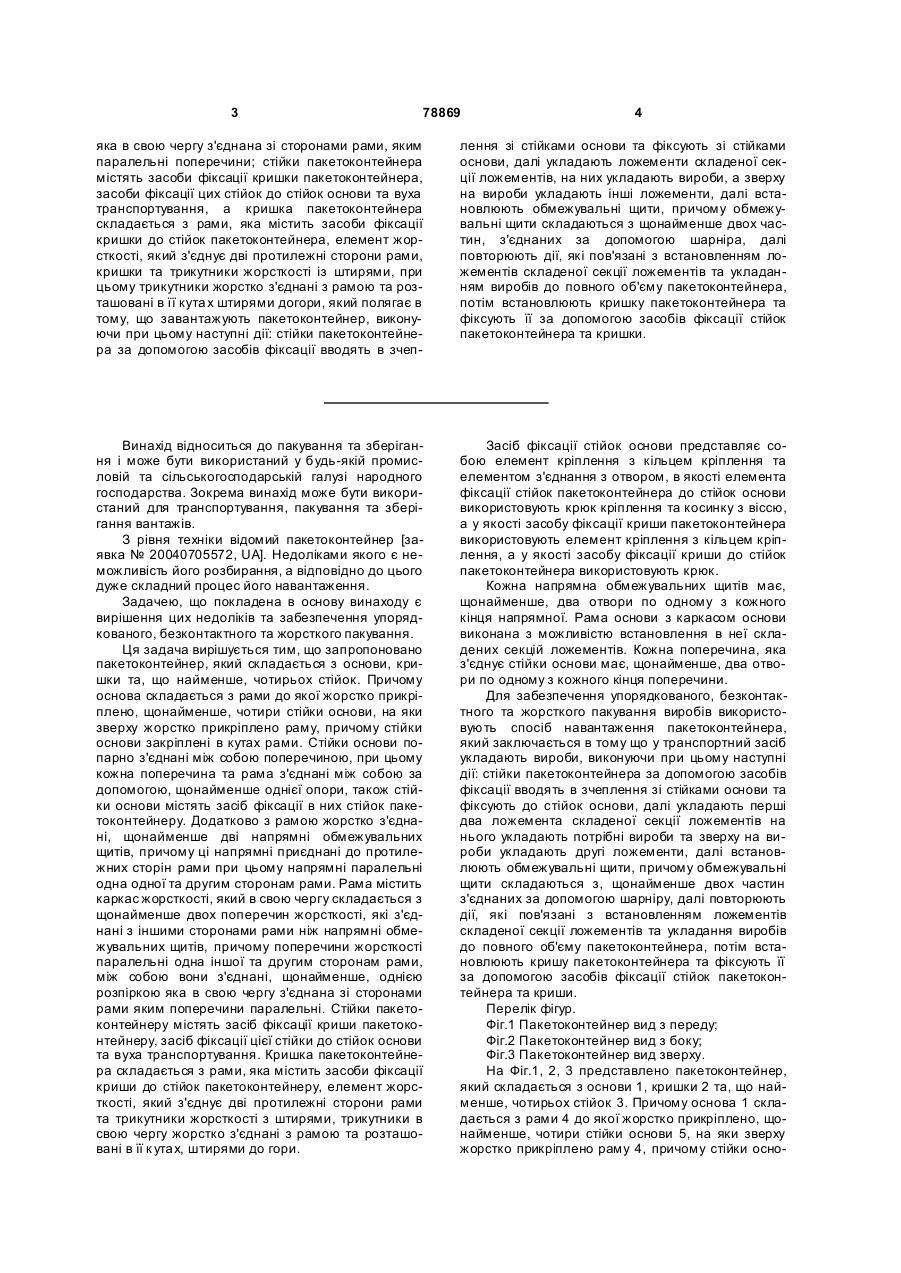

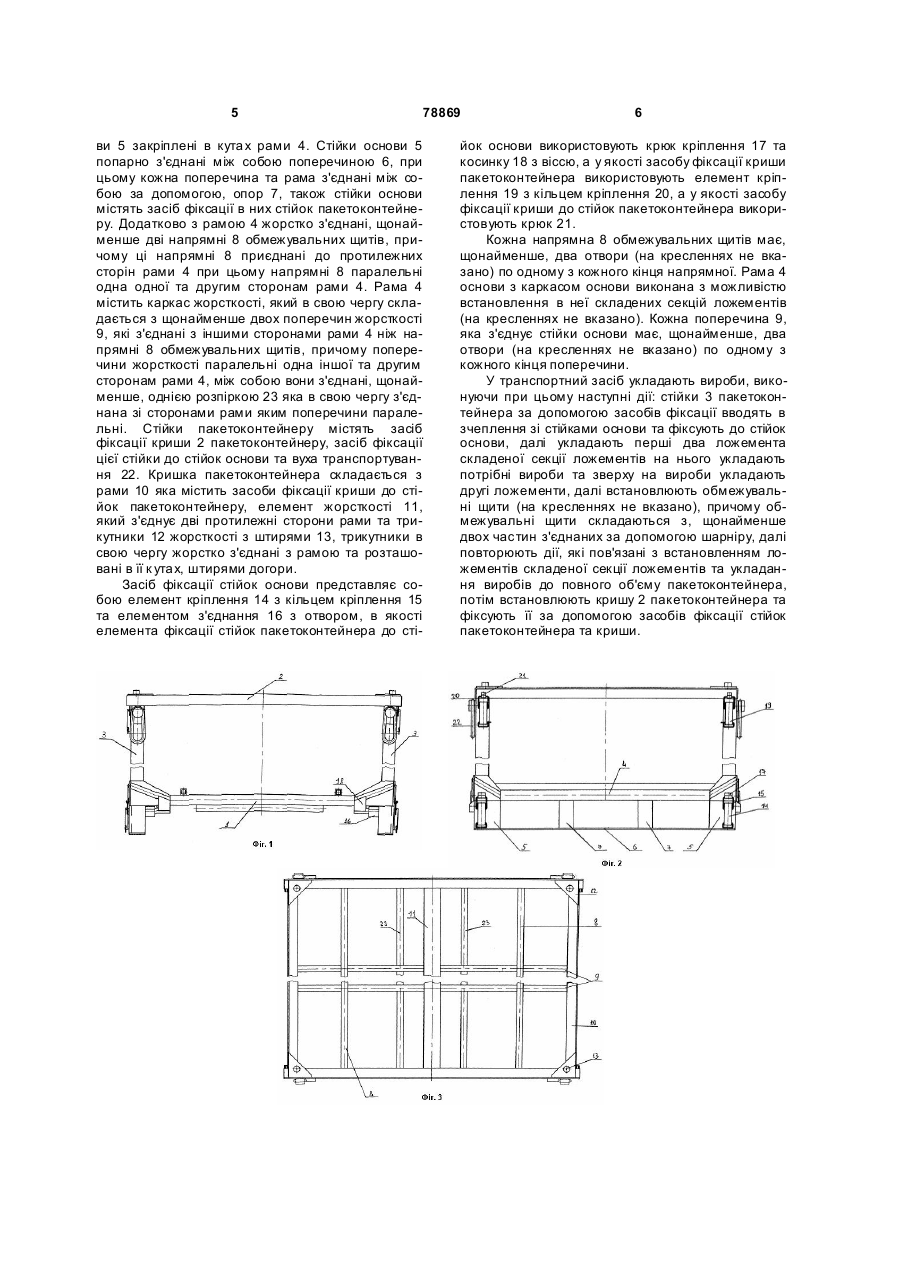

1. Пакетоконтейнер, який складається з основи, кришки та щонайменше чотирьох стійок, основа якого складається з рами, до якої жорстко прикріплено щонайменше чотири стійки основи, до яких зверху жорстко прикріплено раму, причому стійки основи закріплені в кутах рами і попарно з'єднані між собою поперечиною, при цьому кожна поперечина та рама з'єднані між собою за допомогою щонайменше однієї опори, та стійки основи містять також засоби фіксації в них стійок пакетоконтейнера, а рама жорстко з'єднана з щонайменше двома напрямними обмежувальних щитів, які приєднані до протилежних сторін рами, при цьому напрямні паралельні одна одній та іншим сторонам рами; рама також містить каркас жорсткості, який складається з щонайменше двох поперечин жорсткості, які з'єднані із сторонами рами, яким паралельні напрямні обмежувальних щитів, причому поперечини жорсткості паралельні одна одній та сторонам рами, до яких приєднані напрямні обмежувальних щитів, при цьому вони з'єднані між собою щонайменше однією розпіркою, яка в свою чергу з'єднана зі сторонами рами, яким паралельні поперечини; стійки пакетоконтейнера містять засоби фіксації кришки пакетоконтейнера, засоби фіксації цих стійок до стійок основи та вуха транспортування, а кришка пакетоконтейнера складається з рами, яка містить засоби фіксації кришки до стійок пакетоконтейнера, елемент жорсткості, який з'єднує дві протилежні сторони рами кришки, та трикутники жорсткості з штирями, при цьому 2 (19) 1 3 78869 4 яка в свою чергу з'єднана зі сторонами рами, яким паралельні поперечини; стійки пакетоконтейнера містять засоби фіксації кришки пакетоконтейнера, засоби фіксації цих стійок до стійок основи та вуха транспортування, а кришка пакетоконтейнера складається з рами, яка містить засоби фіксації кришки до стійок пакетоконтейнера, елемент жорсткості, який з'єднує дві протилежні сторони рами, кришки та трикутники жорсткості із штирями, при цьому трикутники жорстко з'єднані з рамою та розташовані в її кутах штирями догори, який полягає в тому, що завантажують пакетоконтейнер, виконуючи при цьому наступні дії: стійки пакетоконтейнера за допомогою засобів фіксації вводять в зчеп лення зі стійками основи та фіксують зі стійками основи, далі укладають ложементи складеної секції ложементів, на них укладають вироби, а зверху на вироби укладають інші ложементи, далі встановлюють обмежувальні щити, причому обмежувальні щити складаються з щонайменше двох частин, з'єднаних за допомогою шарніра, далі повторюють дії, які пов'язані з встановленням ложементів складеної секції ложементів та укладанням виробів до повного об'єму пакетоконтейнера, потім встановлюють кришку пакетоконтейнера та фіксують її за допомогою засобів фіксації стійок пакетоконтейнера та кришки. Винахід відноситься до пакування та зберігання і може бути використаний у будь-якій промисловій та сільськогосподарській галузі народного господарства. Зокрема винахід може бути використаний для транспортування, пакування та зберігання вантажів. З рівня техніки відомий пакетоконтейнер [заявка № 20040705572, UA]. Недоліками якого є неможливість його розбирання, а відповідно до цього дуже складний процес його навантаження. Задачею, що покладена в основу винаходу є вирішення цих недоліків та забезпечення упорядкованого, безконтактного та жорсткого пакування. Ця задача вирішується тим, що запропоновано пакетоконтейнер, який складається з основи, кришки та, що найменше, чотирьох стійок. Причому основа складається з рами до якої жорстко прикріплено, щонайменше, чотири стійки основи, на яки зверху жорстко прикріплено раму, причому стійки основи закріплені в кутах рами. Стійки основи попарно з'єднані між собою поперечиною, при цьому кожна поперечина та рама з'єднані між собою за допомогою, щонайменше однієї опори, також стійки основи містять засіб фіксації в них стійок пакетоконтейнеру. Додатково з рамою жорстко з'єднані, щонайменше дві напрямні обмежувальних щитів, причому ці напрямні приєднані до протилежних сторін рами при цьому напрямні паралельні одна одної та другим сторонам рами. Рама містить каркас жорсткості, який в свою чергу складається з щонайменше двох поперечин жорсткості, які з'єднані з іншими сторонами рами ніж напрямні обмежувальних щитів, причому поперечини жорсткості паралельні одна іншої та другим сторонам рами, між собою вони з'єднані, щонайменше, однією розпіркою яка в свою чергу з'єднана зі сторонами рами яким поперечини паралельні. Стійки пакетоконтейнеру містять засіб фіксації криши пакетоконтейнеру, засіб фіксації цієї стійки до стійок основи та вуха транспортування. Кришка пакетоконтейнера складається з рами, яка містить засоби фіксації криши до стійок пакетоконтейнеру, елемент жорсткості, який з'єднує дві протилежні сторони рами та трикутники жорсткості з штирями, трикутники в свою чергу жорстко з'єднані з рамою та розташовані в її к утах, штирями до гори. Засіб фіксації стійок основи представляє собою елемент кріплення з кільцем кріплення та елементом з'єднання з отвором, в якості елемента фіксації стійок пакетоконтейнера до стійок основи використовують крюк кріплення та косинку з віссю, а у якості засобу фіксації криши пакетоконтейнера використовують елемент кріплення з кільцем кріплення, а у якості засобу фіксації криши до стійок пакетоконтейнера використовують крюк. Кожна напрямна обмежувальних щитів має, щонайменше, два отвори по одному з кожного кінця напрямної. Рама основи з каркасом основи виконана з можливістю встановлення в неї складених секцій ложементів. Кожна поперечина, яка з'єднує стійки основи має, щонайменше, два отвори по одному з кожного кінця поперечини. Для забезпечення упорядкованого, безконтактного та жорсткого пакування виробів використовують спосіб навантаження пакетоконтейнера, який заключається в тому що у транспортний засіб укладають вироби, виконуючи при цьому наступні дії: стійки пакетоконтейнера за допомогою засобів фіксації вводять в зчеплення зі стійками основи та фіксують до стійок основи, далі укладають перші два ложемента складеної секції ложементів на нього укладають потрібні вироби та зверху на вироби укладають другі ложементи, далі встановлюють обмежувальні щити, причому обмежувальні щити складаються з, щонайменше двох частин з'єднаних за допомогою шарніру, далі повторюють дії, які пов'язані з встановленням ложементів складеної секції ложементів та укладання виробів до повного об'єму пакетоконтейнера, потім встановлюють кришу пакетоконтейнера та фіксують її за допомогою засобів фіксації стійок пакетоконтейнера та криши. Перелік фігур. Фіг.1 Пакетоконтейнер вид з переду; Фіг.2 Пакетоконтейнер вид з боку; Фіг.3 Пакетоконтейнер вид зверху. На Фіг.1, 2, 3 представлено пакетоконтейнер, який складається з основи 1, кришки 2 та, що найменше, чотирьох стійок 3. Причому основа 1 складається з рами 4 до якої жорстко прикріплено, щонайменше, чотири стійки основи 5, на яки зверху жорстко прикріплено раму 4, причому стійки осно 5 78869 ви 5 закріплені в кута х рами 4. Стійки основи 5 попарно з'єднані між собою поперечиною 6, при цьому кожна поперечина та рама з'єднані між собою за допомогою, опор 7, також стійки основи містять засіб фіксації в них стійок пакетоконтейнеру. Додатково з рамою 4 жорстко з'єднані, щонайменше дві напрямні 8 обмежувальних щитів, причому ці напрямні 8 приєднані до протилежних сторін рами 4 при цьому напрямні 8 паралельні одна одної та другим сторонам рами 4. Рама 4 містить каркас жорсткості, який в свою чергу складається з щонайменше двох поперечин жорсткості 9, які з'єднані з іншими сторонами рами 4 ніж напрямні 8 обмежувальних щитів, причому поперечини жорсткості паралельні одна іншої та другим сторонам рами 4, між собою вони з'єднані, щонайменше, однією розпіркою 23 яка в свою чергу з'єднана зі сторонами рами яким поперечини паралельні. Стійки пакетоконтейнеру містять засіб фіксації криши 2 пакетоконтейнеру, засіб фіксації цієї стійки до стійок основи та вуха транспортування 22. Кришка пакетоконтейнера складається з рами 10 яка містить засоби фіксації криши до стійок пакетоконтейнеру, елемент жорсткості 11, який з'єднує дві протилежні сторони рами та трикутники 12 жорсткості з штирями 13, трикутники в свою чергу жорстко з'єднані з рамою та розташовані в її к утах, штирями догори. Засіб фіксації стійок основи представляє собою елемент кріплення 14 з кільцем кріплення 15 та елементом з'єднання 16 з отвором, в якості елемента фіксації стійок пакетоконтейнера до сті 6 йок основи використовують крюк кріплення 17 та косинку 18 з віссю, а у якості засобу фіксації криши пакетоконтейнера використовують елемент кріплення 19 з кільцем кріплення 20, а у якості засобу фіксації криши до стійок пакетоконтейнера використовують крюк 21. Кожна напрямна 8 обмежувальних щитів має, щонайменше, два отвори (на кресленнях не вказано) по одному з кожного кінця напрямної. Рама 4 основи з каркасом основи виконана з можливістю встановлення в неї складених секцій ложементів (на кресленнях не вказано). Кожна поперечина 9, яка з'єднує стійки основи має, щонайменше, два отвори (на кресленнях не вказано) по одному з кожного кінця поперечини. У транспортний засіб укладають вироби, виконуючи при цьому наступні дії: стійки 3 пакетоконтейнера за допомогою засобів фіксації вводять в зчеплення зі стійками основи та фіксують до стійок основи, далі укладають перші два ложемента складеної секції ложементів на нього укладають потрібні вироби та зверху на вироби укладають другі ложементи, далі встановлюють обмежувальні щити (на кресленнях не вказано), причому обмежувальні щити складаються з, щонайменше двох частин з'єднаних за допомогою шарніру, далі повторюють дії, які пов'язані з встановленням ложементів складеної секції ложементів та укладання виробів до повного об'єму пакетоконтейнера, потім встановлюють кришу 2 пакетоконтейнера та фіксують її за допомогою засобів фіксації стійок пакетоконтейнера та криши. 7 Комп’ютерна в ерстка В. Клюкін 78869 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
