Вібраційна касетна установка з активним робочим органом для формування залізобетонних виробів

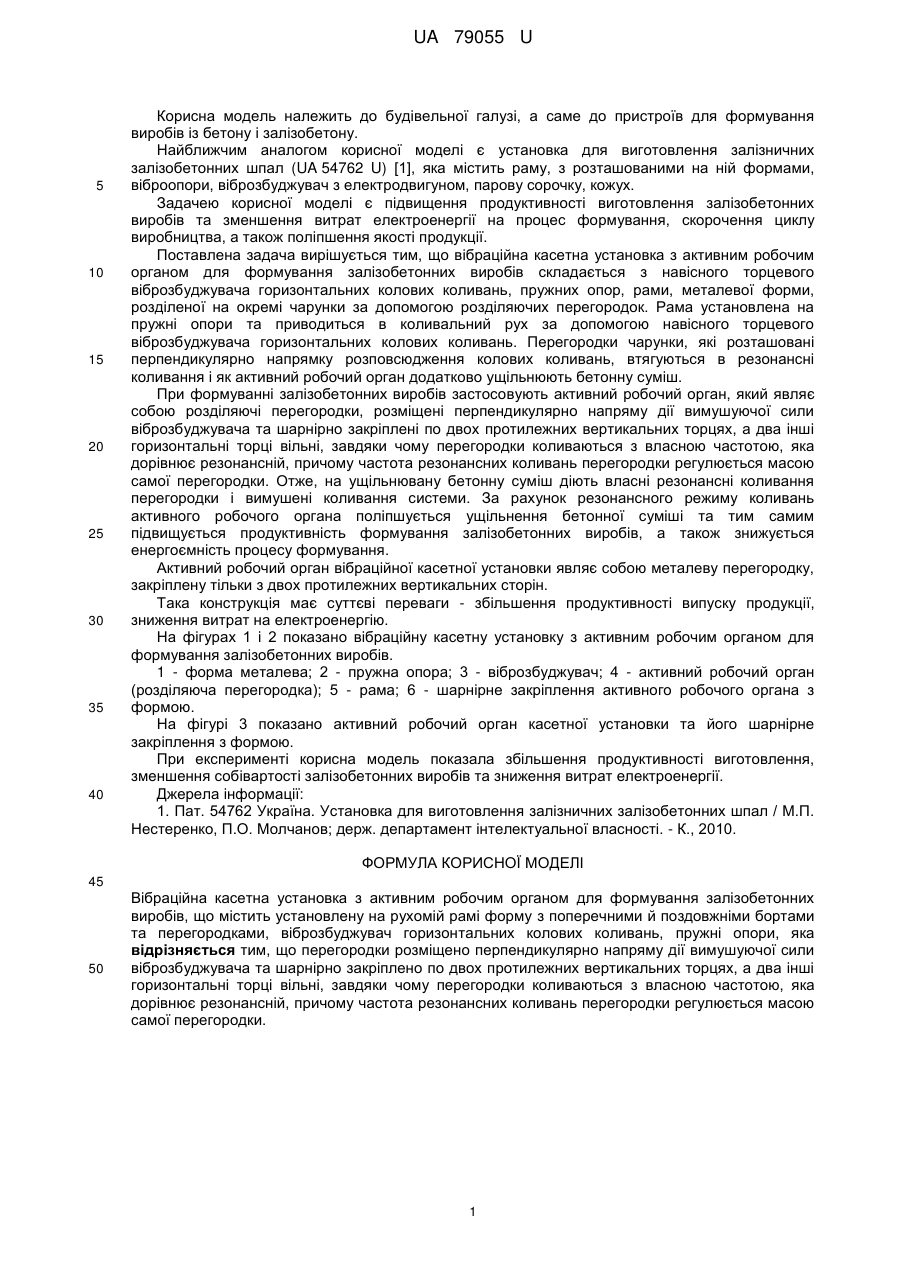

Реферат: Вібраційна касетна установка з активним робочим органом для формування залізобетонних виробів містить форму з поперечними й поздовжніми бортами та перегородками, віброзбуджувач горизонтальних колових коливань, пружні опори. Перегородки розміщено перпендикулярно напряму дії вимушуючої сили віброзбуджувача та шарнірно закріплено по двох протилежних вертикальних торцях, а два інші горизонтальні торці вільні. UA 79055 U (54) ВІБРАЦІЙНА КАСЕТНА УСТАНОВКА З АКТИВНИМ РОБОЧИМ ОРГАНОМ ДЛЯ ФОРМУВАННЯ ЗАЛІЗОБЕТОННИХ ВИРОБІВ UA 79055 U UA 79055 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівельної галузі, а саме до пристроїв для формування виробів із бетону і залізобетону. Найближчим аналогом корисної моделі є установка для виготовлення залізничних залізобетонних шпал (UA 54762 U) [1], яка містить раму, з розташованими на ній формами, віброопори, віброзбуджувач з електродвигуном, парову сорочку, кожух. Задачею корисної моделі є підвищення продуктивності виготовлення залізобетонних виробів та зменшення витрат електроенергії на процес формування, скорочення циклу виробництва, а також поліпшення якості продукції. Поставлена задача вирішується тим, що вібраційна касетна установка з активним робочим органом для формування залізобетонних виробів складається з навісного торцевого віброзбуджувача горизонтальних колових коливань, пружних опор, рами, металевої форми, розділеної на окремі чарунки за допомогою розділяючих перегородок. Рама установлена на пружні опори та приводиться в коливальний рух за допомогою навісного торцевого віброзбуджувача горизонтальних колових коливань. Перегородки чарунки, які розташовані перпендикулярно напрямку розповсюдження колових коливань, втягуються в резонансні коливання і як активний робочий орган додатково ущільнюють бетонну суміш. При формуванні залізобетонних виробів застосовують активний робочий орган, який являє собою розділяючі перегородки, розміщені перпендикулярно напряму дії вимушуючої сили віброзбуджувача та шарнірно закріплені по двох протилежних вертикальних торцях, а два інші горизонтальні торці вільні, завдяки чому перегородки коливаються з власною частотою, яка дорівнює резонансній, причому частота резонансних коливань перегородки регулюється масою самої перегородки. Отже, на ущільнювану бетонну суміш діють власні резонансні коливання перегородки і вимушені коливання системи. За рахунок резонансного режиму коливань активного робочого органа поліпшується ущільнення бетонної суміші та тим самим підвищується продуктивність формування залізобетонних виробів, а також знижується енергоємність процесу формування. Активний робочий орган вібраційної касетної установки являє собою металеву перегородку, закріплену тільки з двох протилежних вертикальних сторін. Така конструкція має суттєві переваги - збільшення продуктивності випуску продукції, зниження витрат на електроенергію. На фігурах 1 і 2 показано вібраційну касетну установку з активним робочим органом для формування залізобетонних виробів. 1 - форма металева; 2 - пружна опора; 3 - віброзбуджувач; 4 - активний робочий орган (розділяюча перегородка); 5 - рама; 6 - шарнірне закріплення активного робочого органа з формою. На фігурі 3 показано активний робочий орган касетної установки та його шарнірне закріплення з формою. При експерименті корисна модель показала збільшення продуктивності виготовлення, зменшення собівартості залізобетонних виробів та зниження витрат електроенергії. Джерела інформації: 1. Пат. 54762 Україна. Установка для виготовлення залізничних залізобетонних шпал / М.П. Нестеренко, П.О. Молчанов; держ. департамент інтелектуальної власності. - К., 2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Вібраційна касетна установка з активним робочим органом для формування залізобетонних виробів, що містить установлену на рухомій рамі форму з поперечними й поздовжніми бортами та перегородками, віброзбуджувач горизонтальних колових коливань, пружні опори, яка відрізняється тим, що перегородки розміщено перпендикулярно напряму дії вимушуючої сили віброзбуджувача та шарнірно закріплено по двох протилежних вертикальних торцях, а два інші горизонтальні торці вільні, завдяки чому перегородки коливаються з власною частотою, яка дорівнює резонансній, причому частота резонансних коливань перегородки регулюється масою самої перегородки. 1 UA 79055 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
