Розпушувач з активним робочим органом

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 67404

Опубліковано: 27.02.2012

Автори: Орищенко Віктор Вікторович, Пелевін Леонід Євгенійович, Козінський Юрій Станіславович

Завантажити PDF файл.

Формула / Реферат

Розпушувач з активним робочим органом що містить стійку, на яку кріпиться своїм хвостовиком розпушувальний зуб за допомогою пальця, який відрізняється тим, що у середній частині зуба виконано повздовжній паз, в якому шарнірно встановлені з можливістю руху симетрично повздовжньої осі зуба розширювачі, при чому у своїй передній частині розширювачі виконані у вигляді зовнішніх зубчастих коліс, що знаходяться у зачепленні, крім того розширювачі своєю передньою частиною шарнірно кріпляться за допомогою пальців, а в хвостовій частині розширювачі шарнірно прикріплені до гідроциліндра таким чином, що один з розширювачів своєю задньою частиною шарнірно прикріплено до корпусу циліндра за допомогою пальця, а другий до штоку за допомогою пальця, причому у стійці та у хвостовику виконано канал, в якому встановлено підвідну гідромагістраль, що приєднано до гідроциліндра.

Текст

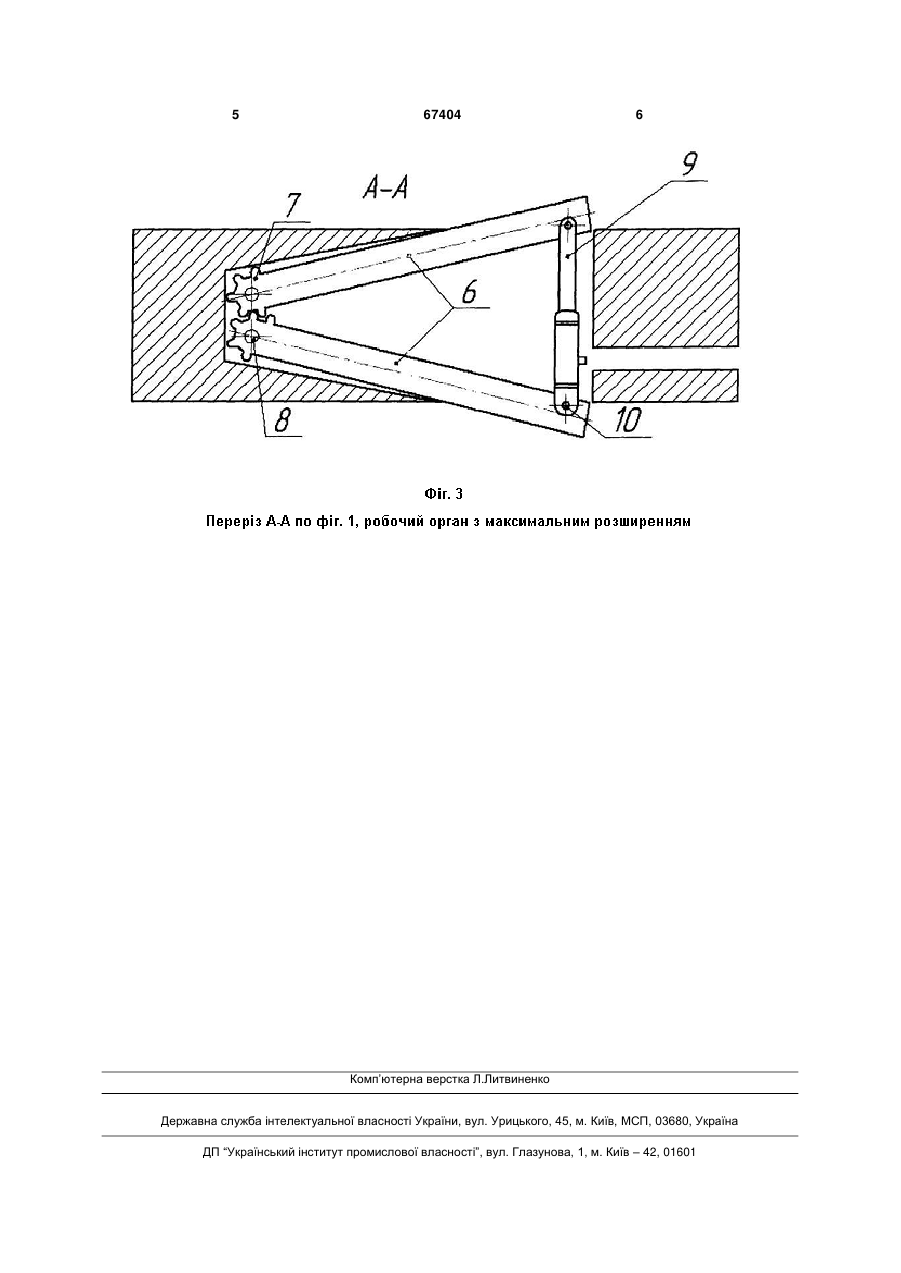

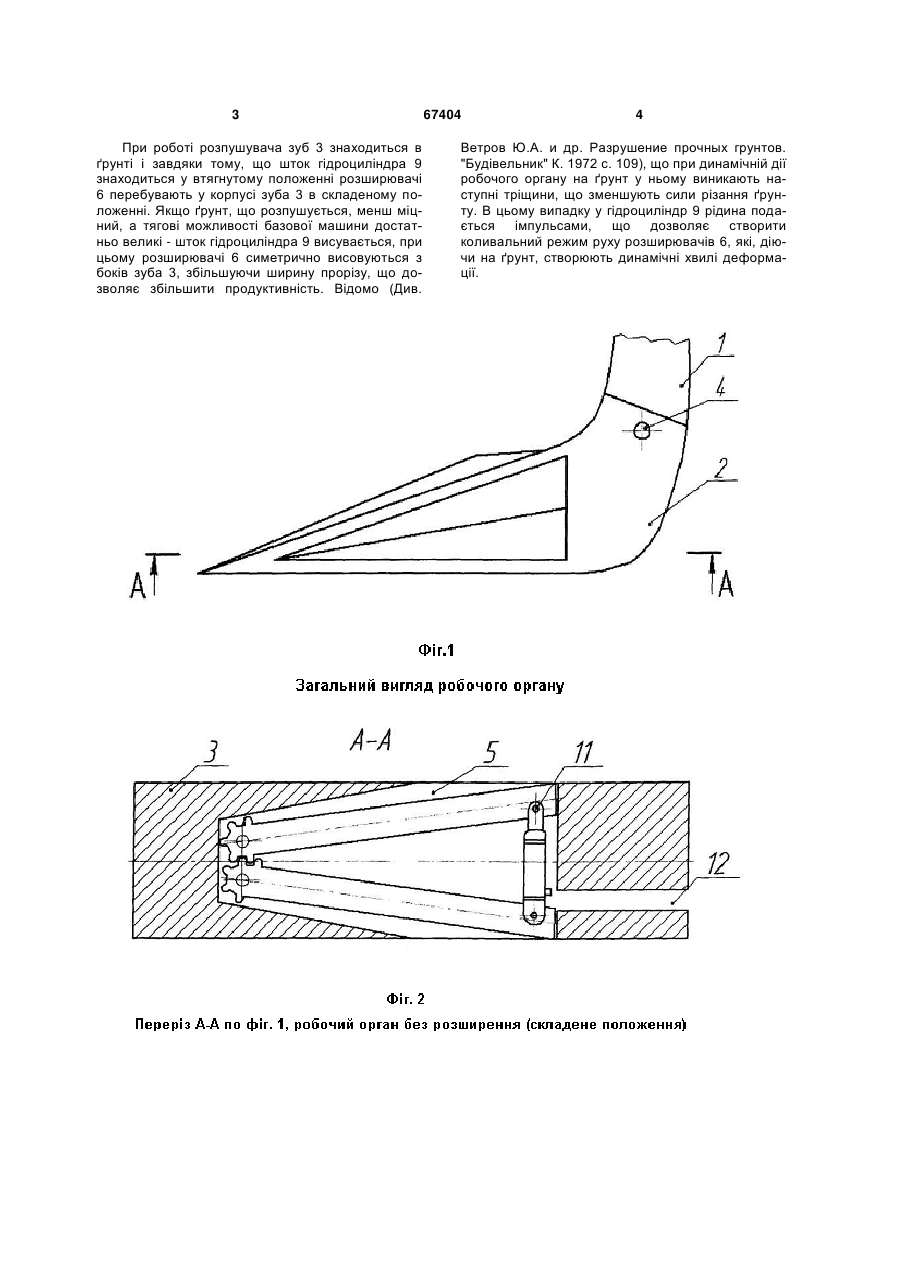

Розпушувач з активним робочим органом, що містить стійку, на яку кріпиться своїм хвостовиком розпушувальний зуб за допомогою пальця, який відрізняється тим, що у середній частині зуба виконано повздовжній паз, в якому шарнірно вста 3 При роботі розпушувача зуб 3 знаходиться в ґрунті і завдяки тому, що шток гідроциліндра 9 знаходиться у втягнутому положенні розширювачі 6 перебувають у корпусі зуба 3 в складеному положенні. Якщо ґрунт, що розпушується, менш міцний, а тягові можливості базової машини достатньо великі - шток гідроциліндра 9 висувається, при цьому розширювачі 6 симетрично висовуються з боків зуба 3, збільшуючи ширину прорізу, що дозволяє збільшити продуктивність. Відомо (Див. 67404 4 Ветров Ю.А. и др. Разрушение прочных грунтов. "Будівельник" К. 1972 с. 109), що при динамічній дії робочого органу на ґрунт у ньому виникають наступні тріщини, що зменшують сили різання ґрунту. В цьому випадку у гідроциліндр 9 рідина подається імпульсами, що дозволяє створити коливальний режим руху розширювачів 6, які, діючи на ґрунт, створюють динамічні хвилі деформації. 5 67404 6 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Scarifier with an active working attachment

Автори англійською

Pelevin Leonid Yevheniiovych, Kozinskyi Yurii Stanislavovych, Orischenko Viktor Viktorovych

Назва патенту російською

Рыхлитель с активным рабочим органом

Автори російською

Пелевин Леонид Евгеньевич, Козинский Юрий Станиславович, Орищенко Виктор Викторович

МПК / Мітки

МПК: E02F 5/30

Мітки: розпушувач, активним, робочим, органом
