Решітний стан

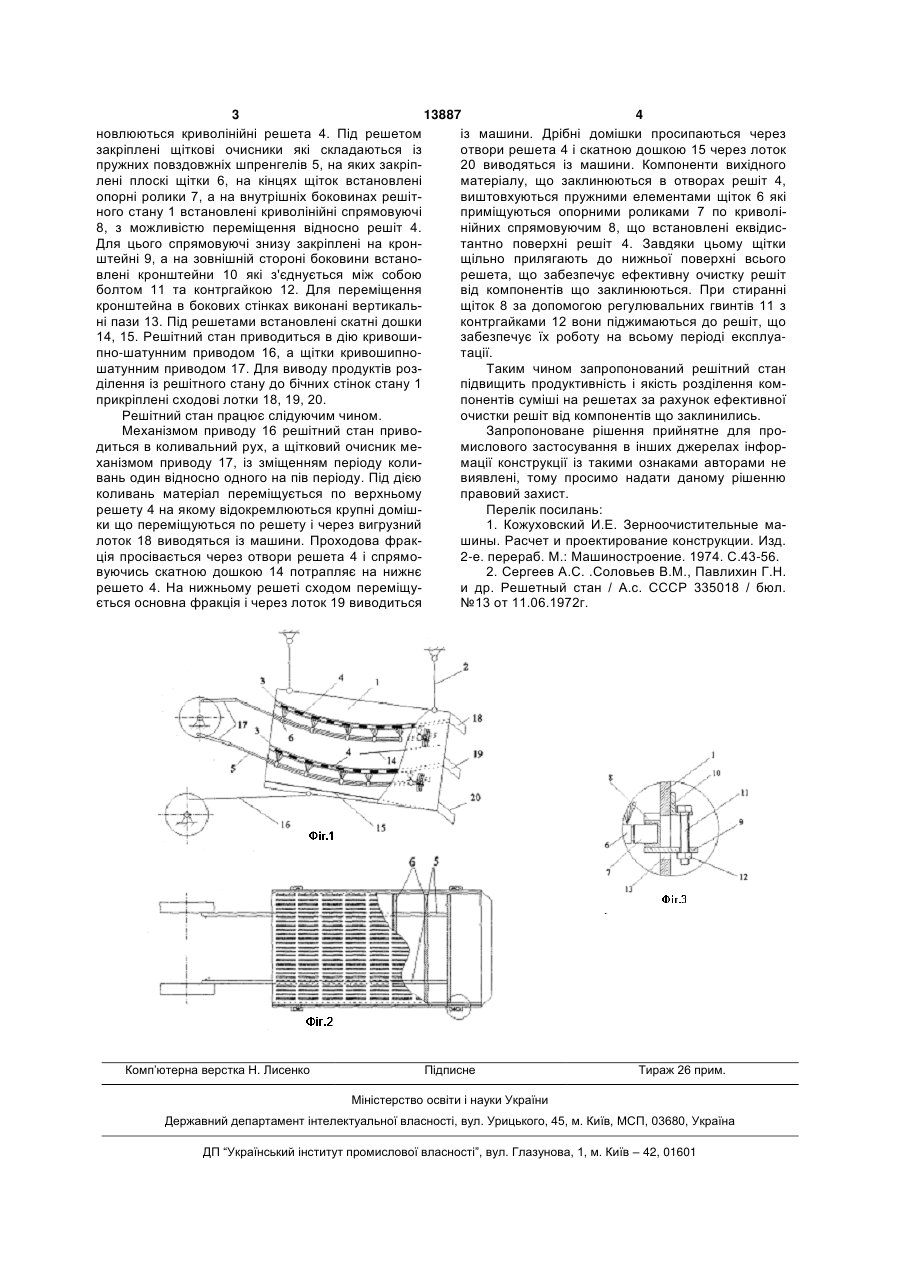

Решітний стан, що містить станину, криволінійне решето, щітковий очисник решета, кривошипно-шатунний привід і підвіски, який відрізняється тим, що плоскі щітки встановлені на пружних поздовжніх шпренгелях, причому на кінцях кожної щітки закріплені опорні ролики, а на внутрішній стороні бічних стінок решітного стану, еквідистантно поверхні решета, встановлені криволінійні напрямні з можливістю переміщення відносно решета. UA (21) u200510602 (22) 09.11.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Бакум Микола Васильович, Леонов мир Павлович, Горбатовський Олександр йович (73) Бакум Микола Васильович, Леонов мир Павлович, Горбатовський Олександр йович 2 (19) 1 3 13887 4 новлюються криволінійні решета 4. Під решетом із машини. Дрібні домішки просипаються через закріплені щіткові очисники які складаються із отвори решета 4 і скатною дошкою 15 через лоток пружних повздовжніх шпренгелів 5, на яких закріп20 виводяться із машини. Компоненти вихідного лені плоскі щітки 6, на кінцях щіток встановлені матеріалу, що заклинюються в отворах решіт 4, опорні ролики 7, а на внутрішніх боковинах решітвиштовхуються пружними елементами щіток 6 які ного стану 1 встановлені криволінійні спрямовуючі приміщуються опорними роликами 7 по криволі8, з можливістю переміщення відносно решіт 4. нійних спрямовуючим 8, що встановлені еквідисДля цього спрямовуючі знизу закріплені на кронтантно поверхні решіт 4. Завдяки цьому щітки штейні 9, а на зовнішній стороні боковини встанощільно прилягають до нижньої поверхні всього влені кронштейни 10 які з'єднується між собою решета, що забезпечує ефективну очистку решіт болтом 11 та контргайкою 12. Для переміщення від компонентів що заклинюються. При стиранні кронштейна в бокових стінках виконані вертикальщіток 8 за допомогою регулювальних гвинтів 11 з ні пази 13. Під решетами встановлені скатні дошки контргайками 12 вони піджимаються до решіт, що 14, 15. Решітний стан приводиться в дію кривошизабезпечує їх роботу на всьому періоді експлуапно-шатунним приводом 16, а щітки кривошипнотації. шатунним приводом 17. Для виводу продуктів розТаким чином запропонований решітний стан ділення із решітного стану до бічних стінок стану 1 підвищить продуктивність і якість розділення комприкріплені сходові лотки 18, 19, 20. понентів суміші на решетах за рахунок ефективної Решітний стан працює слідуючим чином. очистки решіт від компонентів що заклинились. Механізмом приводу 16 решітний стан привоЗапропоноване рішення прийнятне для продиться в коливальний рух, а щітковий очисник мемислового застосування в інших джерелах інфорханізмом приводу 17, із зміщенням періоду колимації конструкції із такими ознаками авторами не вань один відносно одного на пів періоду. Під дією виявлені, тому просимо надати даному рішенню коливань матеріал переміщується по верхньому правовий захист. решету 4 на якому відокремлюються крупні домішПерелік посилань: ки що переміщуються по решету і через вигрузний 1. Кожуховский И.Е. Зерноочистительные малоток 18 виводяться із машини. Проходова фракшины. Расчет и проектирование конструкции. Изд. ція просівається через отвори решета 4 і спрямо2-е. перераб. М.: Машиностроение. 1974. С.43-56. вуючись скатною дошкою 14 потрапляє на нижнє 2. Сергеев А.С. .Соловьев В.М., Павлихин Г.Н. решето 4. На нижньому решеті сходом переміщуи др. Решетный стан / А.с. СССР 335018 / бюл. ється основна фракція і через лоток 19 виводиться №13 от 11.06.1972г. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
