Пристрій для розпилення води у вигляді аерозолю

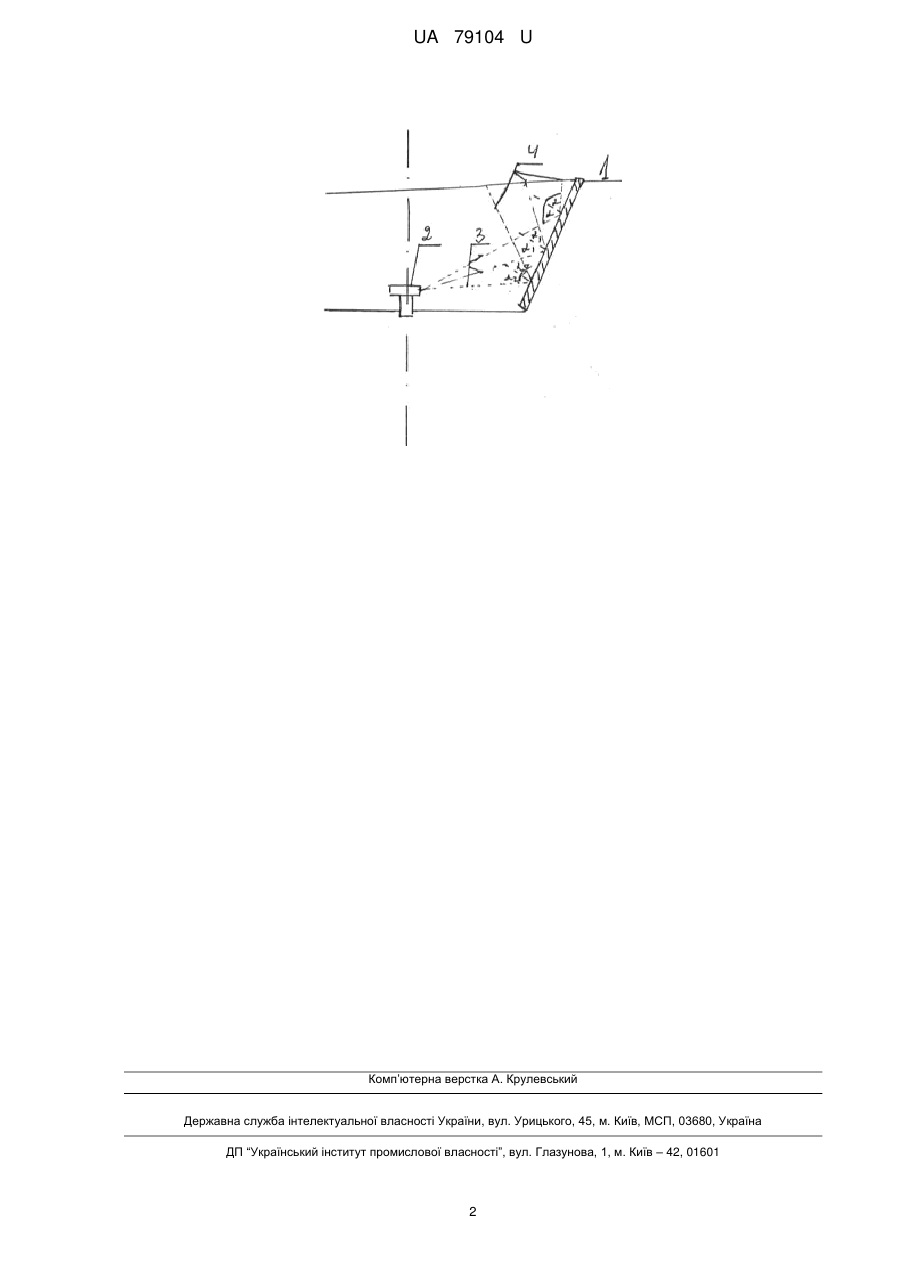

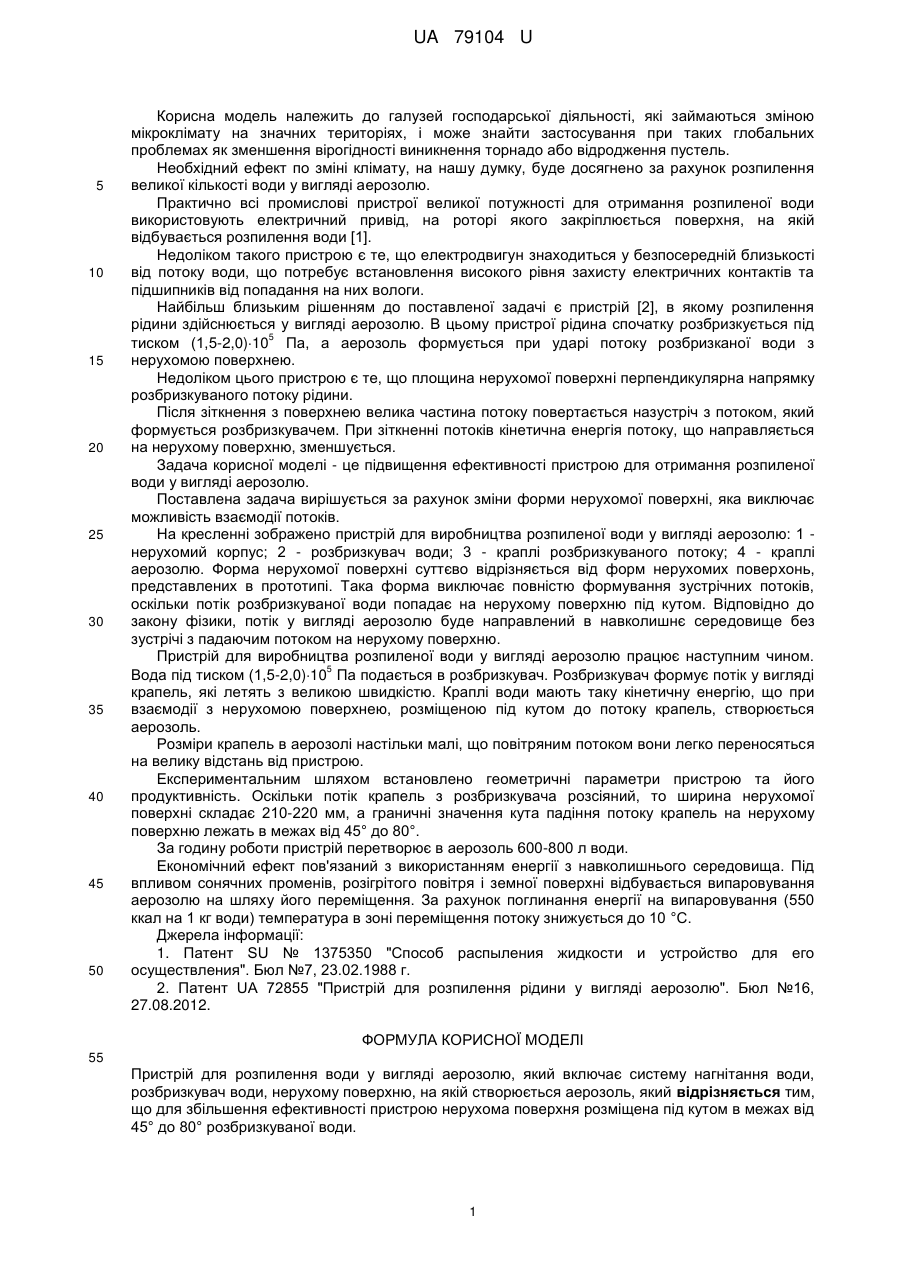

Реферат: Пристрій для розпилення води у вигляді аерозолю, який включає систему нагнітання води, розбризкувач води, нерухому поверхню, на якій створюється аерозоль, причому для збільшення ефективності пристрою нерухома поверхня розміщена під кутом в межах від 45° до 80° розбризкуваної води. UA 79104 U (12) UA 79104 U UA 79104 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузей господарської діяльності, які займаються зміною мікроклімату на значних територіях, і може знайти застосування при таких глобальних проблемах як зменшення вірогідності виникнення торнадо або відродження пустель. Необхідний ефект по зміні клімату, на нашу думку, буде досягнено за рахунок розпилення великої кількості води у вигляді аерозолю. Практично всі промислові пристрої великої потужності для отримання розпиленої води використовують електричний привід, на роторі якого закріплюється поверхня, на якій відбувається розпилення води [1]. Недоліком такого пристрою є те, що електродвигун знаходиться у безпосередній близькості від потоку води, що потребує встановлення високого рівня захисту електричних контактів та підшипників від попадання на них вологи. Найбільш близьким рішенням до поставленої задачі є пристрій [2], в якому розпилення рідини здійснюється у вигляді аерозолю. В цьому пристрої рідина спочатку розбризкується під 5 тиском (1,5-2,0)10 Па, а аерозоль формується при ударі потоку розбризканої води з нерухомою поверхнею. Недоліком цього пристрою є те, що площина нерухомої поверхні перпендикулярна напрямку розбризкуваного потоку рідини. Після зіткнення з поверхнею велика частина потоку повертається назустріч з потоком, який формується розбризкувачем. При зіткненні потоків кінетична енергія потоку, що направляється на нерухому поверхню, зменшується. Задача корисної моделі - це підвищення ефективності пристрою для отримання розпиленої води у вигляді аерозолю. Поставлена задача вирішується за рахунок зміни форми нерухомої поверхні, яка виключає можливість взаємодії потоків. На кресленні зображено пристрій для виробництва розпиленої води у вигляді аерозолю: 1 нерухомий корпус; 2 - розбризкувач води; 3 - краплі розбризкуваного потоку; 4 - краплі аерозолю. Форма нерухомої поверхні суттєво відрізняється від форм нерухомих поверхонь, представлених в прототипі. Така форма виключає повністю формування зустрічних потоків, оскільки потік розбризкуваної води попадає на нерухому поверхню під кутом. Відповідно до закону фізики, потік у вигляді аерозолю буде направлений в навколишнє середовище без зустрічі з падаючим потоком на нерухому поверхню. Пристрій для виробництва розпиленої води у вигляді аерозолю працює наступним чином. 5 Вода під тиском (1,5-2,0)10 Па подається в розбризкувач. Розбризкувач формує потік у вигляді крапель, які летять з великою швидкістю. Краплі води мають таку кінетичну енергію, що при взаємодії з нерухомою поверхнею, розміщеною під кутом до потоку крапель, створюється аерозоль. Розміри крапель в аерозолі настільки малі, що повітряним потоком вони легко переносяться на велику відстань від пристрою. Експериментальним шляхом встановлено геометричні параметри пристрою та його продуктивність. Оскільки потік крапель з розбризкувача розсіяний, то ширина нерухомої поверхні складає 210-220 мм, а граничні значення кута падіння потоку крапель на нерухому поверхню лежать в межах від 45° до 80°. За годину роботи пристрій перетворює в аерозоль 600-800 л води. Економічний ефект пов'язаний з використанням енергії з навколишнього середовища. Під впливом сонячних променів, розігрітого повітря і земної поверхні відбувається випаровування аерозолю на шляху його переміщення. За рахунок поглинання енергії на випаровування (550 ккал на 1 кг води) температура в зоні переміщення потоку знижується до 10 °C. Джерела інформації: 1. Патент SU № 1375350 "Способ распыления жидкости и устройство для его осуществления". Бюл №7, 23.02.1988 г. 2. Патент UA 72855 "Пристрій для розпилення рідини у вигляді аерозолю". Бюл №16, 27.08.2012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для розпилення води у вигляді аерозолю, який включає систему нагнітання води, розбризкувач води, нерухому поверхню, на якій створюється аерозоль, який відрізняється тим, що для збільшення ефективності пристрою нерухома поверхня розміщена під кутом в межах від 45° до 80° розбризкуваної води. 1 UA 79104 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
