Пристрій для розпилення рідини у вигляді аерозолю

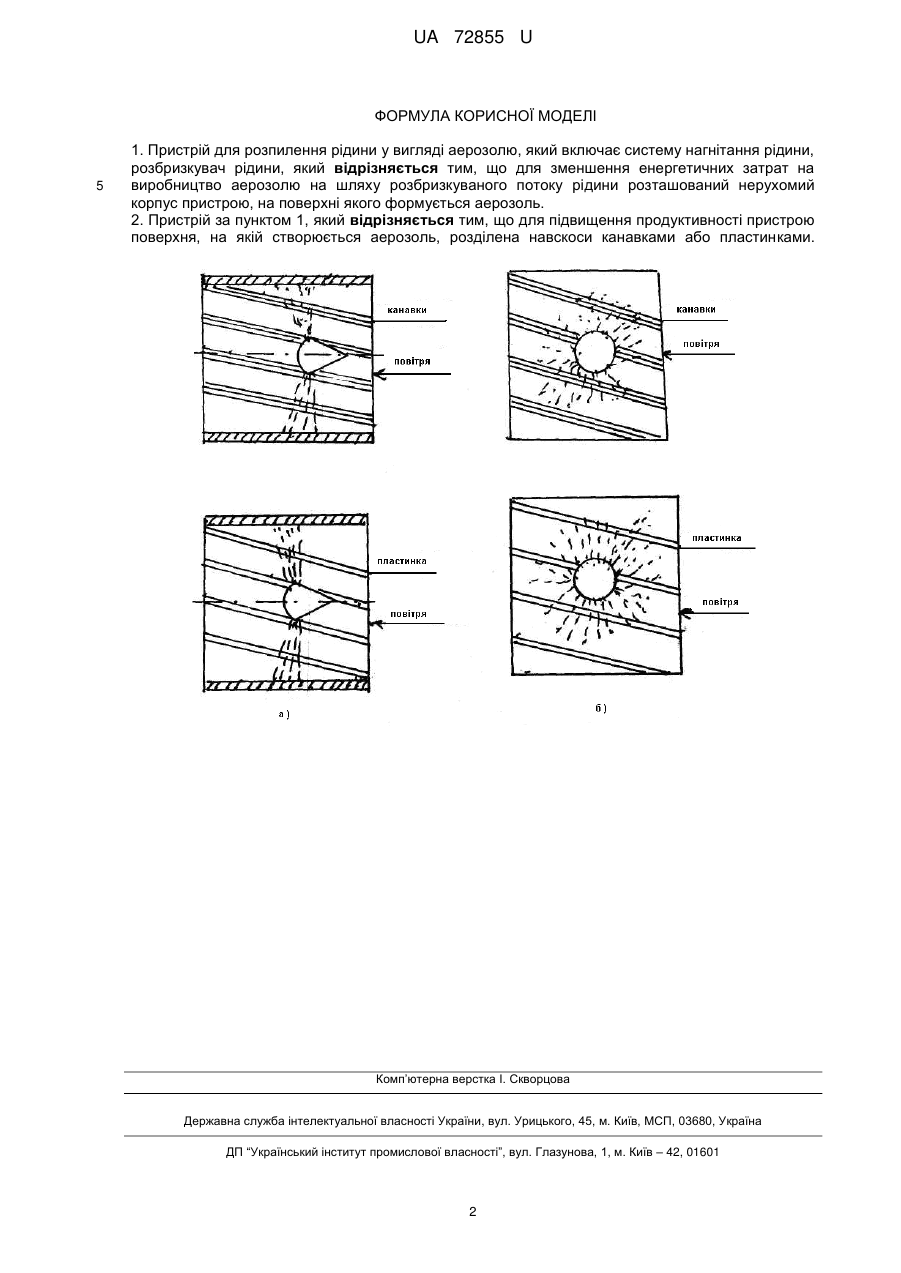

Реферат: Пристрій для розпилення рідини у вигляді аерозолю включає систему нагнітання рідини, розбризкувач рідини. Для зменшення енергетичних затрат на виробництво аерозолю на шляху розбризкуваного потоку рідини розташований нерухомий корпус пристрою, на поверхні якого формується аерозоль. UA 72855 U (12) UA 72855 U UA 72855 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства та інших областей, де виникає потреба в розпиленій воді у вигляді дрібнодисперсного аерозолю (туману), та може знайти застосування у теплицях, рослинництві на відкритому ґрунті для пониження температури повітря та підвищення його вологості, що стимулює ріст рослин. В містах-курортах цей пристрій може бути використаний для розширення зони морського повітря та захисту міст від спеки. Практично всі промислові пристрої для виробництва розпиленої води у вигляді аерозолю використовують електричний привід, на роторі якого закріплюється поверхня, з якої відбувається розпилення [1]. Недоліком такого пристрою є, по-перше, необхідність використання електродвигуна, який знаходиться у безпосередній близькості від потоку води, що потребує встановлення високого рівня захисту електричних контактів та підшипників від попадання на них вологи. По-друге, такий пристрій не може забезпечити зволоження великої площі сільськогосподарського угіддя. Існують пристрої, наприклад фірми "Karcher", які використовують розпилену воду або рідкі розчини для миття різних транспортних засобів. У них немає електричних пристроїв, які безпосередньо контактують з розпиленою водою. Недоліком цих пристроїв є те, що розпилення досягається за рахунок високого тиску понад 5 20*10 Па. Процес отримання аерозолю таким пристроєм потребує значних енергозатрат. В умовах сільськогосподарського угіддя такий пристрій використовувати неможливо, тому що трубопроводи до розпилювачів потребують атестації спеціальних державних служб. Задача корисної моделі - це зменшення енергозатрат на виробництво розпиленої води у вигляді аерозолю. Задача вирішується за рахунок створення пристрою, в якому рідина спочатку 5 розбризкується за рахунок тиску 1,5-2,0*10 Па, а аерозоль формується за рахунок використання кінетичної енергії розбризкуваної рідини. На кресленні (а, б) зображено пристрій для виробництва розпиленої рідини у вигляді аерозолю. В залежності від форми потоку розбризкуваної рідини під тиском змінюється і форма корпусу, в якому формується аерозоль. Пристрій для виробництва розпиленої рідини у вигляді аерозолю працює наступним чином. 5 Рідина під тиском 1,5-2,0*10 Па подається у розбризкувач. Цей розбризкувач формує потік у вигляді крапель, які вилітають з нього з великою швидкістю. Краплі води мають такий запас кінетичної енергії, що при взаємодії з нерухомою поверхнею, яка розміщена на відстані 0,4-0,5 м від витоку крапель з розбризкувача, створюється аерозоль. Розміри крапель в аерозолі настільки малі, що повітряним потоком вони легко з пристрою переносяться у навколишнє середовище на значну відстань. У випадку плоского розпилювача його поверхня навскоси пересікається канавками глибиною 2-3 мм або пластинами висотою 2-3 мм та товщиною 1-2 мм. Поверхня циліндричного розпилювача також навскоси пересікається канавками або пластинками товщиною 1-2 мм. Відстань між канавками або пластинками визначається експериментальним шляхом. Необхідність нанесення канавок або пластинок пов'язана з впливом шару рідини, який створюється у процесі роботи пристрою, на його продуктивність. Справа в тому, що не всі краплі води з розбризкувача набувають такого рівня кінетичної енергії, при якій відбувається їх розпилення до аерозолю, ці краплі на розпилюючій поверхні формують рухливий шар рідини, тим самим змінюють пружну взаємодію розбризкуваних крапель з поверхнею розпилювача аерозолю. Наявність канавок або пластинок забезпечує умови, при яких шар рідини практично не створюється, оскільки залишки рідини виводяться постійно із зони формування аерозолю. Аерозольний вигляд водяного потоку забезпечує ефективне охолодження розігрітого потоку повітря або підігріває охолоджений потік повітря над сільськогосподарським угіддям, а також збільшує вологість повітря. Експериментальним шляхом було встановлено, що для вирішення задачі, тиск 5 розбризкуваної рідини складає 1,5-2,0*10 Па та відстань від розбризкувача до нерухомого корпусу складає 0,4-0,5 м. Джерела інформації: 1. Патент SU № 1375350 "Способ распыления жидкости и устройство для его осуществления". - Бюл. №7, 23.02.1988 г. 60 1 UA 72855 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Пристрій для розпилення рідини у вигляді аерозолю, який включає систему нагнітання рідини, розбризкувач рідини, який відрізняється тим, що для зменшення енергетичних затрат на виробництво аерозолю на шляху розбризкуваного потоку рідини розташований нерухомий корпус пристрою, на поверхні якого формується аерозоль. 2. Пристрій за пунктом 1, який відрізняється тим, що для підвищення продуктивності пристрою поверхня, на якій створюється аерозоль, розділена навскоси канавками або пластинками. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
