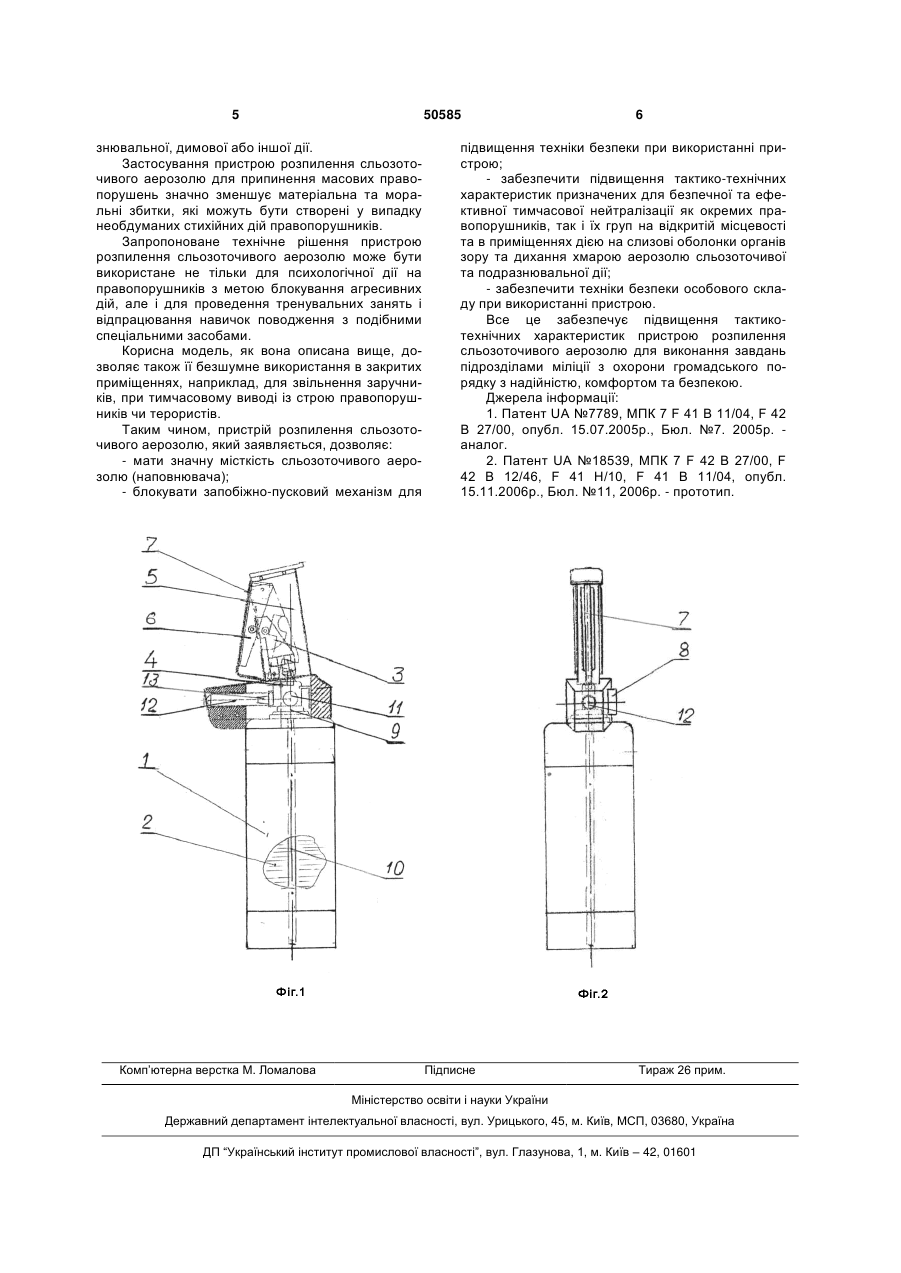

Пристрій розпилення сльозоточивого аерозолю

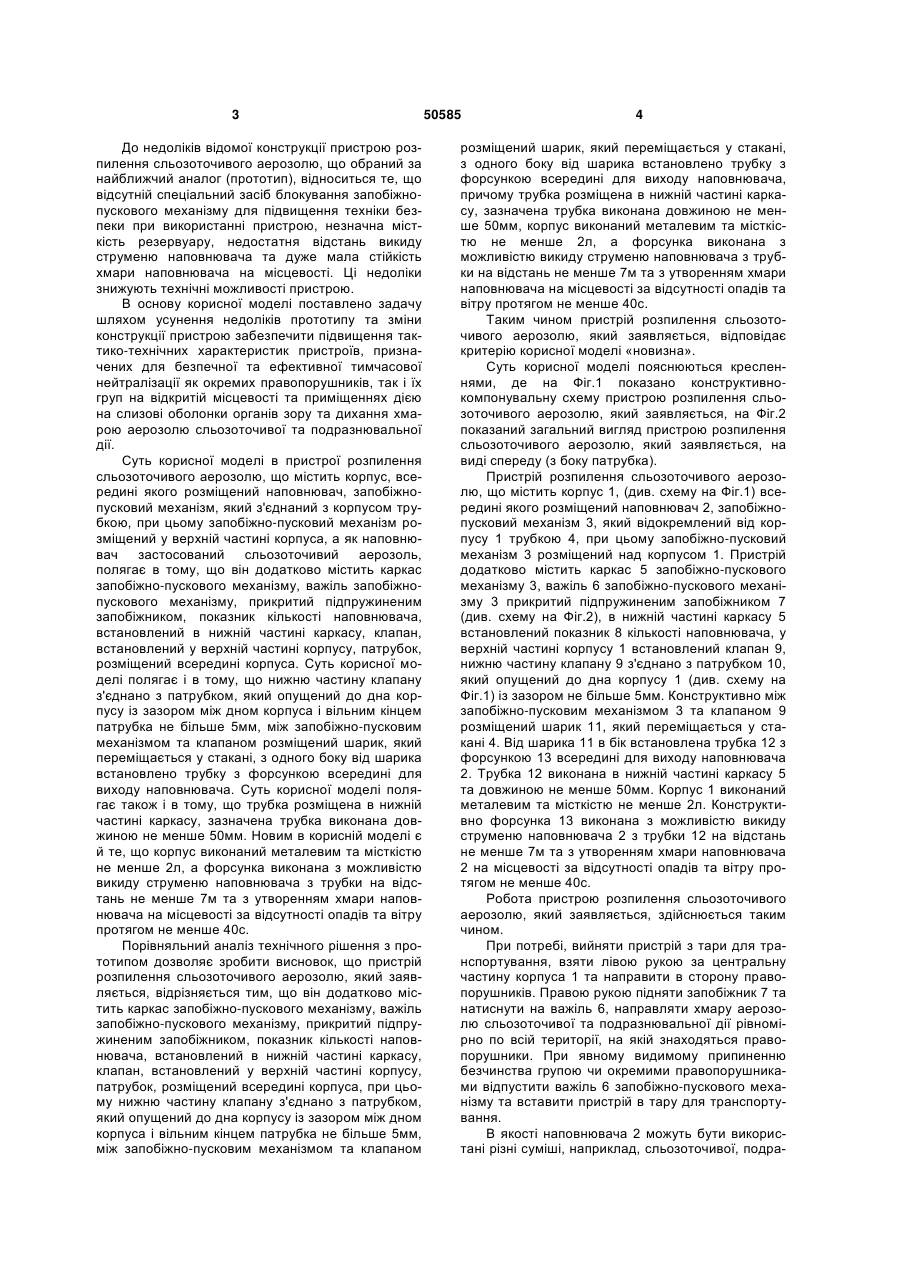

1. Пристрій розпилення сльозоточивого аерозолю, що містить корпус, всередині якого розміщений наповнювач, запобіжно-пусковий механізм, який з'єднаний з корпусом трубкою, при цьому запобіжно-пусковий механізм розміщений у верхній частині корпусу, а як наповнювач застосований сльозоточивий аерозоль, який відрізняється тим, що він додатково містить каркас запобіжнопускового механізму, важіль запобіжно-пускового механізму, прикритий підпружиненим запобіжником, показник кількості наповнювача, встановле U 2 (19) 1 3 До недоліків відомої конструкції пристрою розпилення сльозоточивого аерозолю, що обраний за найближчий аналог (прототип), відноситься те, що відсутній спеціальний засіб блокування запобіжнопускового механізму для підвищення техніки безпеки при використанні пристрою, незначна місткість резервуару, недостатня відстань викиду струменю наповнювача та дуже мала стійкість хмари наповнювача на місцевості. Ці недоліки знижують технічні можливості пристрою. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу та зміни конструкції пристрою забезпечити підвищення тактико-технічних характеристик пристроїв, призначених для безпечної та ефективної тимчасової нейтралізації як окремих правопорушників, так і їх груп на відкритій місцевості та приміщеннях дією на слизові оболонки органів зору та дихання хмарою аерозолю сльозоточивої та подразнювальної дії. Суть корисної моделі в пристрої розпилення сльозоточивого аерозолю, що містить корпус, всередині якого розміщений наповнювач, запобіжнопусковий механізм, який з'єднаний з корпусом трубкою, при цьому запобіжно-пусковий механізм розміщений у верхній частині корпуса, а як наповнювач застосований сльозоточивий аерозоль, полягає в тому, що він додатково містить каркас запобіжно-пускового механізму, важіль запобіжнопускового механізму, прикритий підпружиненим запобіжником, показник кількості наповнювача, встановлений в нижній частині каркасу, клапан, встановлений у верхній частині корпусу, патрубок, розміщений всередині корпуса. Суть корисної моделі полягає і в тому, що нижню частину клапану з'єднано з патрубком, який опущений до дна корпусу із зазором між дном корпуса і вільним кінцем патрубка не більше 5мм, між запобіжно-пусковим механізмом та клапаном розміщений шарик, який переміщається у стакані, з одного боку від шарика встановлено трубку з форсункою всередині для виходу наповнювача. Суть корисної моделі полягає також і в тому, що трубка розміщена в нижній частині каркасу, зазначена трубка виконана довжиною не менше 50мм. Новим в корисній моделі є й те, що корпус виконаний металевим та місткістю не менше 2л, а форсунка виконана з можливістю викиду струменю наповнювача з трубки на відстань не менше 7м та з утворенням хмари наповнювача на місцевості за відсутності опадів та вітру протягом не менше 40с. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що пристрій розпилення сльозоточивого аерозолю, який заявляється, відрізняється тим, що він додатково містить каркас запобіжно-пускового механізму, важіль запобіжно-пускового механізму, прикритий підпружиненим запобіжником, показник кількості наповнювача, встановлений в нижній частині каркасу, клапан, встановлений у верхній частині корпусу, патрубок, розміщений всередині корпуса, при цьому нижню частину клапану з'єднано з патрубком, який опущений до дна корпусу із зазором між дном корпуса і вільним кінцем патрубка не більше 5мм, між запобіжно-пусковим механізмом та клапаном 50585 4 розміщений шарик, який переміщається у стакані, з одного боку від шарика встановлено трубку з форсункою всередині для виходу наповнювача, причому трубка розміщена в нижній частині каркасу, зазначена трубка виконана довжиною не менше 50мм, корпус виконаний металевим та місткістю не менше 2л, а форсунка виконана з можливістю викиду струменю наповнювача з трубки на відстань не менше 7м та з утворенням хмари наповнювача на місцевості за відсутності опадів та вітру протягом не менше 40с. Таким чином пристрій розпилення сльозоточивого аерозолю, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюються кресленнями, де на Фіг.1 показано конструктивнокомпонувальну схему пристрою розпилення сльозоточивого аерозолю, який заявляється, на Фіг.2 показаний загальний вигляд пристрою розпилення сльозоточивого аерозолю, який заявляється, на виді спереду (з боку патрубка). Пристрій розпилення сльозоточивого аерозолю, що містить корпус 1, (див. схему на Фіг.1) всередині якого розміщений наповнювач 2, запобіжнопусковий механізм 3, який відокремлений від корпусу 1 трубкою 4, при цьому запобіжно-пусковий механізм 3 розміщений над корпусом 1. Пристрій додатково містить каркас 5 запобіжно-пускового механізму 3, важіль 6 запобіжно-пускового механізму 3 прикритий підпружиненим запобіжником 7 (див. схему на Фіг.2), в нижній частині каркасу 5 встановлений показник 8 кількості наповнювача, у верхній частині корпусу 1 встановлений клапан 9, нижню частину клапану 9 з'єднано з патрубком 10, який опущений до дна корпусу 1 (див. схему на Фіг.1) із зазором не більше 5мм. Конструктивно між запобіжно-пусковим механізмом 3 та клапаном 9 розміщений шарик 11, який переміщається у стакані 4. Від шарика 11 в бік встановлена трубка 12 з форсункою 13 всередині для виходу наповнювача 2. Трубка 12 виконана в нижній частині каркасу 5 та довжиною не менше 50мм. Корпус 1 виконаний металевим та місткістю не менше 2л. Конструктивно форсунка 13 виконана з можливістю викиду струменю наповнювача 2 з трубки 12 на відстань не менше 7м та з утворенням хмари наповнювача 2 на місцевості за відсутності опадів та вітру протягом не менше 40с. Робота пристрою розпилення сльозоточивого аерозолю, який заявляється, здійснюється таким чином. При потребі, вийняти пристрій з тари для транспортування, взяти лівою рукою за центральну частину корпуса 1 та направити в сторону правопорушників. Правою рукою підняти запобіжник 7 та натиснути на важіль 6, направляти хмару аерозолю сльозоточивої та подразнювальної дії рівномірно по всій території, на якій знаходяться правопорушники. При явному видимому припиненню безчинства групою чи окремими правопорушниками відпустити важіль 6 запобіжно-пускового механізму та вставити пристрій в тару для транспортування. В якості наповнювача 2 можуть бути використані різні суміші, наприклад, сльозоточивої, подра 5 50585 знювальної, димової або іншої дії. Застосування пристрою розпилення сльозоточивого аерозолю для припинення масових правопорушень значно зменшує матеріальна та моральні збитки, які можуть бути створені у випадку необдуманих стихійних дій правопорушників. Запропоноване технічне рішення пристрою розпилення сльозоточивого аерозолю може бути використане не тільки для психологічної дії на правопорушників з метою блокування агресивних дій, але і для проведення тренувальних занять і відпрацювання навичок поводження з подібними спеціальними засобами. Корисна модель, як вона описана вище, дозволяє також її безшумне використання в закритих приміщеннях, наприклад, для звільнення заручників, при тимчасовому виводі із строю правопорушників чи терористів. Таким чином, пристрій розпилення сльозоточивого аерозолю, який заявляється, дозволяє: - мати значну місткість сльозоточивого аерозолю (наповнювача); - блокувати запобіжно-пусковий механізм для Комп’ютерна верстка М. Ломалова 6 підвищення техніки безпеки при використанні пристрою; - забезпечити підвищення тактико-технічних характеристик призначених для безпечної та ефективної тимчасової нейтралізації як окремих правопорушників, так і їх груп на відкритій місцевості та в приміщеннях дією на слизові оболонки органів зору та дихання хмарою аерозолю сльозоточивої та подразнювальної дії; - забезпечити техніки безпеки особового складу при використанні пристрою. Все це забезпечує підвищення тактикотехнічних характеристик пристрою розпилення сльозоточивого аерозолю для виконання завдань підрозділами міліції з охорони громадського порядку з надійністю, комфортом та безпекою. Джерела інформації: 1. Патент UA №7789, МПК 7 F 41 В 11/04, F 42 В 27/00, опубл. 15.07.2005р., Бюл. №7. 2005p. аналог. 2. Патент UA №18539, МПК 7 F 42 В 27/00, F 42 В 12/46, F 41 Н/10, F 41 В 11/04, опубл. 15.11.2006р., Бюл. №11, 2006p. - прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
