Спосіб розкриття при відкритій розробці родовищ корисних копалин

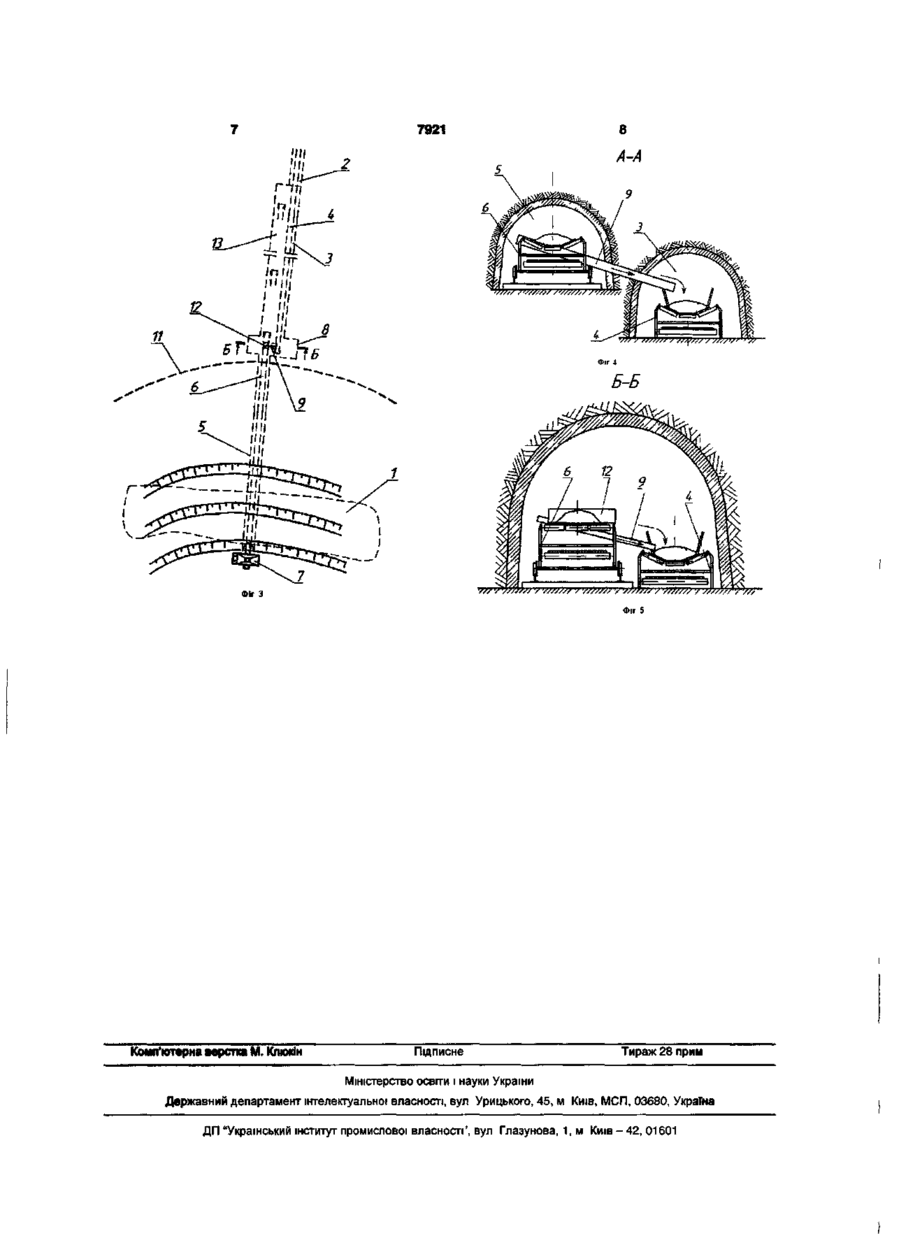

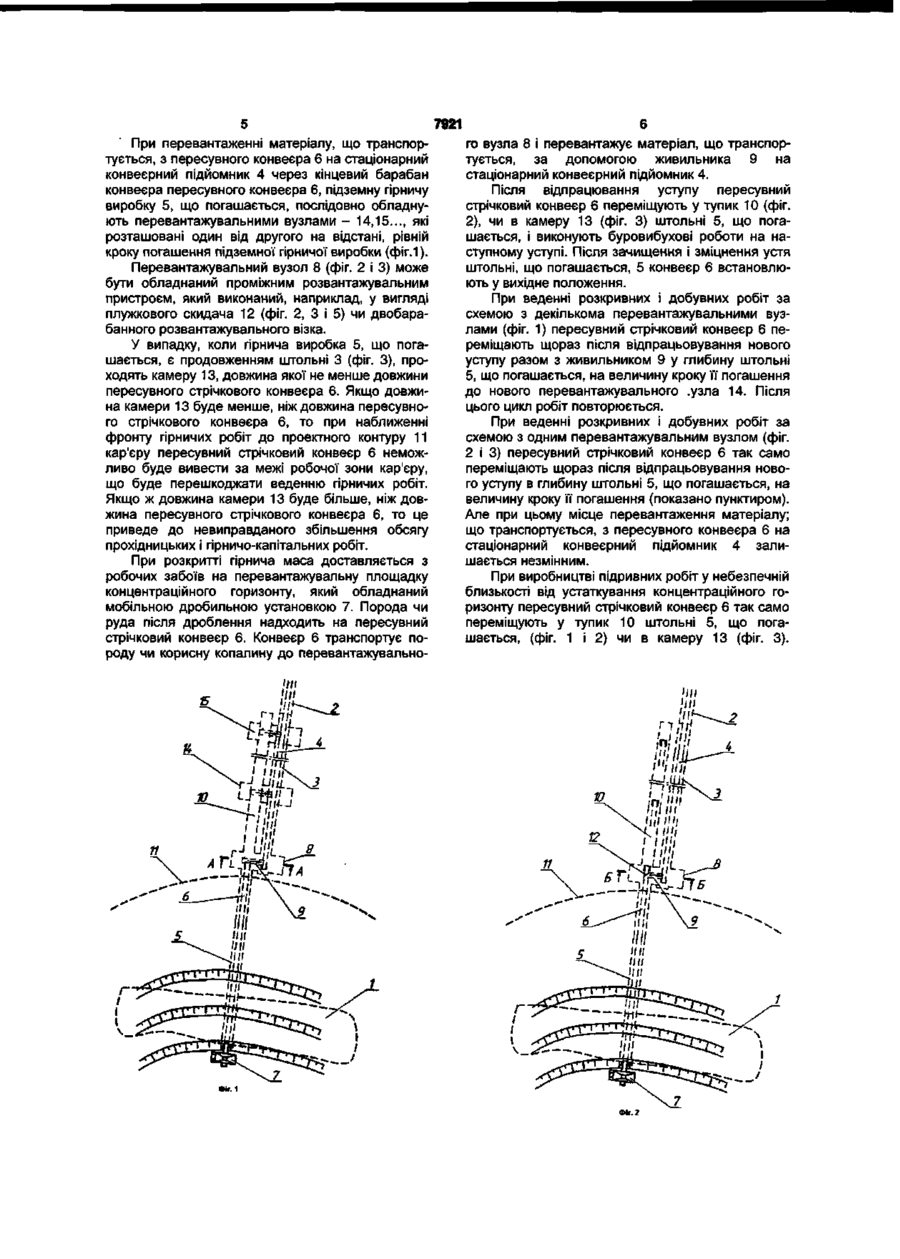

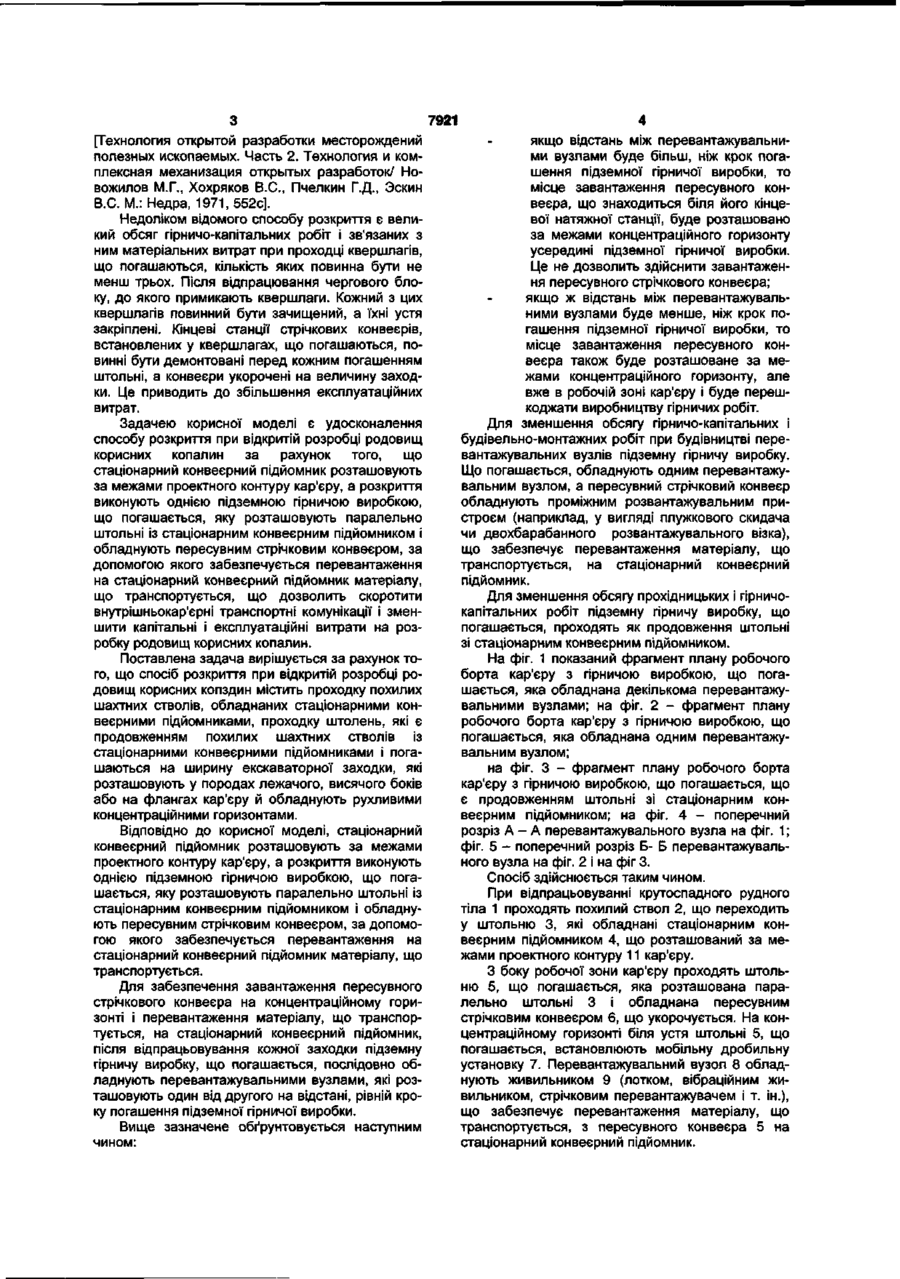

1 Спосіб розкриття при відкритій розробці родовищ корисних копалин, що включає проходку похилих шахтних стволів, обладнаних стаціонарними конвеєрними підйомниками, проходку штолень, які є продовженням похилих шахтних стволів із стаціонарними конвеєрними підйомниками і погашаються на ширину екскаваторної заходки, які розташовують у породах лежачого, висячого боків або на флангах кар'єру й обладнують рухливими концентраційними горизонтами, який відрізняється тим, що стаціонарний конвеєрний підйомник розташовують за межами проектного контуру кар'єру, а розкриття виконують однією підземною гірничою виробкою, що погашається, яку розташовують паралельно штольні із стаціонарним конвеєрним підйомником і обладнують пересувним стрічковим конвеєром, за допомогою якого забезпечується перевантаження на стаціонарний конвеєрний підйомник матеріалу, що транспортується 2 Спосіб за п 1, який відрізняється тим, що підземну гірничу виробку, що погашається, обладнують перевантажувальними вузлами, які розташовують один від одного на відстані, яка дорівнює кроку погашення підземної гірничої виробки 3 Спосіб за п 1, який відрізняється тим, що підземну гірничу виробку, що погашається, обладнують одним перевантажувальним вузлом, а пересувний стрічковий конвеєр обладнують проміжним розвантажувальним пристроєм, який забезпечує перевантаження на стаціонарний конвеєрний підйомник матеріалу, що транспортується 4 Спосіб за пп 1, 2 і 3, який відрізняється тим, що підземна гірнича виробка, що погашається, є продовженням штольні із стаціонарним конвеєрним підйомником Корисна модель відноситься до гірничої промисловості, призначена для відкритої розробки крутоспадних родовищ корисних копалин, а також може бути використана для реконструкції глибоких кар'єрів Відомий спосіб розкриття при відкритій розробці родовищ корисних копалин, що включає уступи на бортах кар'єру і розташований під одним з бортів похилий ствол, що переходить у квершлаг (штольню) з конвеєрним підйомником для видачі корисної копалини чи породи На концентраційному горизонті встановлюють пересувну грохотильно-дробильну установку При цьому руда чи порода, що надійшла на грохота, розділяється на дві фракції транспортабельну, котра відразу надходить безпосередньо на конвеєр, і нетранспортабельну, що піддається додатковому механічному дробленню з наступною передачею її на конвеєр (И И Пляскин, Н Ф Сандригайло Технология и механизация строительства крупных железорудных карьеров М Недра, 1968,299с) Недоліком цього способу є те, що розкриття кар'єрів може здійснюватися похилими стволами, розташованими тільки на неробочому борті кар'єру При цьому потрібні додаткові транспортні витрати для подачі породи чи корисної копалини на конвеєрний підйомник Розташування похилого ствола з конвеєрним підйомником на робочому борті кар'єру не прийнятне, тому що це буде стримувати розвиток розкривних і видобувних робіт Найбільш близьким по технічній сутності і результату, що досягається, до пропонованої корисноі моделі є спосіб розкриття при відкритій розробці родовищ корисних копалин, який містить проходку похилих шахтних стволів-обладнаних стаціонарними конвеєрними підйомниками, проходку штолень, які є продовженням похилих шахтних стволів із стаціонарними конвеєрними підйомниками і погашаються на ширину екскаваторної заходки, які розташовують у породах лежачого, висячого боків чи на флангах кар єру й обладнують рухливими концентраційними горизонтами ST 7921 [Технология открытой разработки месторождений полезных ископаемых. Часть 2. Технология и комплексная механизация открытых разработок/ Новожилов М.Г., Хохряков B.C., Пчелкин Г.Д., Эскин B.C. M.: Недра, 1971, 552с]. Недоліком відомого способу розкриття є великий обсяг гірничо-капітальних робіт і зв'язаних з ним матеріальних витрат при проходці квершлагів, що погашаються, кількість яких повинна бути не менш трьох. Після відпрацювання чергового блоку, до якого примикають квершлаги. Кожний з цих квершлагів повинний бути зачищений, а їхні устя закріплені. Кінцеві станції стрічкових конвеєрів, встановлених у квершлагах, що погашаються, повинні бути демонтовані перед кожним погашенням штольні, а конвеєри укорочені на величину заходки. Це приводить до збільшення експлуатаційних витрат. Задачею корисної моделі є удосконалення способу розкриття при відкритій розробці родовищ корисних копалин за рахунок того, що стаціонарний конвеєрний підйомник розташовують за межами проектного контуру кар'єру, а розкриття виконують однією підземною гірничою виробкою, що погашається, яку розташовують паралельно штольні із стаціонарним конвеєрним підйомником і обладнують пересувним стрічковим конвеєром, за допомогою якого забезпечується перевантаження на стаціонарний конвеєрний підйомник матеріалу, що транспортується, що дозволить скоротити внутрішньокар'єрні транспортні комунікації і зменшити капітальні і експлуатаційні витрати на розробку родовищ корисних копалин. Поставлена задача вирішується за рахунок того, що спосіб розкриття при відкритій розробці родовищ корисних копздин містить проходку похилих шахтних стволів, обладнаних стаціонарними конвеєрними підйомниками, проходку штолень, які є продовженням похилих шахтних стволів із стаціонарними конвеєрними підйомниками і погашаються на ширину екскаваторної заходки, які розташовують у породах лежачого, висячого боків або на флангах кар'єру й обладнують рухливими концентраційними горизонтами. Відповідно до корисної моделі, стаціонарний конвеєрний підйомник розташовують за межами проектного контуру кар'єру, а розкриття виконують однією підземною гірничою виробкою, що погашається, яку розташовують паралельно штольні із стаціонарним конвеєрним підйомником і обладнують пересувним стрічковим конвеєром, за допомогою якого забезпечується перевантаження на стаціонарний конвеєрний підйомник матеріалу, що транспортується. Для забезпечення завантаження пересувного стрічкового конвеєра на концентраційному горизонті і перевантаження матеріалу, що транспортується, на стаціонарний конвеєрний підйомник, після відпрацьовування кожної заходки підземну гірничу виробку, що погашається, послідовно обладнують перевантажувальними вузлами, які розташовують один від другого на відстані, рівній кроку погашення підземної гірничої виробки. Вище зазначене обґрунтовується наступним чином: якщо відстань між перевантажувальними вузлами буде більш, ніж крок погашення підземної гірничої виробки, то місце завантаження пересувного конвеєра, що знаходиться біля його кінцевої натяжної станції, буде розташовано за межами концентраційного горизонту усередині підземної гірничої виробки. Це не дозволить здійснити завантаження пересувного стрічкового конвеєра; якщо ж відстань між перевантажувальними вузлами буде менше, ніж крок погашення підземної гірничої виробки, то місце завантаження пересувного конвеєра також буде розташоване за межами концентраційного горизонту, але вже в робочій зоні кар'єру і буде перешкоджати виробництву гірничих робіт. Для зменшення обсягу гірничо-капітальних і будівельно-монтажних робіт при будівництві перевантажувальних вузлів підземну гірничу виробку. Що погашається, обладнують одним перевантажувальним вузлом, а пересувний стрічковий конвеєр обладнують проміжним розвантажувальним пристроєм (наприклад, у вигляді плужкового скидача чи двохбарабанного розвантажувального візка), що забезпечує перевантаження матеріалу, що транспортується, на стаціонарний конвеєрний підйомник. Для зменшення обсягу прохідницьких і гірничокапітальних робіт підземну гірничу виробку, що погашається, проходять як продовження штольні зі стаціонарним конвеєрним підйомником. На фіг. 1 показаний фрагмент плану робочого борта кар'єру з гірничою виробкою, що погашається, яка обладнана декількома перевантажувальними вузлами; на фіг. 2 - фрагмент плану робочого борта кар'єру з гірничою виробкою, що погашається, яка обладнана одним перевантажувальним вузлом; на фіг. З - фрагмент плану робочого борта кар'єру з гірничою виробкою, що погашається, що є продовженням штольні зі стаціонарним конвеєрним підйомником; на фіг. 4 - поперечний розріз А - А перевантажувального вузла на фіг. 1; фіг. 5 - поперечний розріз Б- Б перевантажувального вузла на фіг. 2 і на фіг 3. Спосіб здійснюється таким чином. При відпрацьовуванні крутоспадного рудного тіла 1 проходять похилий ствол 2, що переходить у штольню 3, які обладнані стаціонарним конвеєрним підйомником 4, що розташований за межами проектного контуру 11 кар'єру. З боку робочої зони кар'єру проходять штольню 5, що погашається, яка розташована паралельно штольні 3 і обладнана пересувним стрічковим конвеєром 6, що укорочується. На концентраційному горизонті біля устя штольні 5, що погашається, встановлюють мобільну дробильну установку 7. Перевантажувальний вузол 8 обладнують живильником 9 (лотком, вібраційним живильником, стрічковим перевантажувачем і т. ін.), що забезпечує перевантаження матеріалу, що транспортується, з пересувного конвеєра 5 на стаціонарний конвеєрний підйомник. 7921 При перевантаженні матеріалу, що транспортується, з пересувного конвеєра 6 на стаціонарний конвеєрний підйомник 4 через кінцевий барабан конвеєра пересувного конвеєра 6, підземну гірничу виробку 5, що погашається, послідовно обладнують перевантажувальними вузлами - 14,15..., які розташовані один від другого на відстані, рівній кроку погашення підземної гірничої виробки (фіг.1). Перевантажувальний вузол 8 (фіг. 2 і 3) може бути обладнаний проміжним розвантажувальним пристроєм, який виконаний, наприклад, у вигляді плужкового скидача 12 (фіг. 2, 3 і 5) чи двобарабанного розвантажувального візка. У випадку, коли гірнича виробка 5, що погашається, є продовженням штольні 3 (фіг. 3), проходять камеру 13, довжина якої не менше довжини пересувного стрічкового конвеєра 6. Якщо довжина камери 13 буде менше, ніж довжина пересувного стрічкового конвеєра 6, то при наближенні фронту гірничих робіт до проектного контуру 11 кар'єру пересувний стрічковий конвеєр 6 неможливо буде вивести за межі робочої зони кар'єру, що буде перешкоджати веденню гірничих робіт. Якщо ж довжина камери 13 буде більше, ніж довжина пересувного стрічкового конвеєра 6, то це приведе до невиправданого збільшення обсягу прохідницьких і гірничо-капітальних робіт. При розкритті гірнича маса доставляється з робочих забоїв на перевантажувальну площадку концентраційного горизонту, який обладнаний мобільною дробильною установкою 7. Порода чи руда після дроблення надходить на пересувний стрічковий конвеєр 6. Конвеєр 6 транспортує породу чи корисну копалину до перевантажувально •"в / 1 го вузла 8 і перевантажує матеріал, що транспортується, за допомогою живильника 9 на стаціонарний конвеєрний підйомник 4. Після відпрацювання уступу пересувний стрічковий конвеєр 6 переміщують у тупик 10 (фіг. 2), чи в камеру 13 (фіг. 3) штольні 5, що погашається, і виконують буровибухові роботи на наступному уступі. Після зачищення і зміцнення устя штольні, що погашається, 5 конвеєр 6 встановлюють у вихідне положення. При веденні розкривних і добувних робіт за схемою з декількома перевантажувальними вузлами (фіг. 1) пересувний стрічковий конвеєр 6 переміщають щораз після відпрацьовування нового уступу разом з живильником 9 у глибину штольні 5, що погашається, на величину кроку її погашення до нового перевантажувального .узла 14. Після цього цикл робіт повторюється. При веденні розкривних і добувних робіт за схемою з одним перевантажувальним вузлом (фіг. 2 і 3) пересувний стрічковий конвеєр 6 так само переміщають щораз після відпрацьовування нового уступу в глибину штольні 5, що погашається, на величину кроку її погашення (показано пунктиром). Але при цьому місце перевантаження матеріалу; що транспортується, з пересувного конвеєра 6 на стаціонарний конвеєрний підйомник 4 залишається незмінним. При виробництві підривних робіт у небезпечній близькості від устаткування концентраційного горизонту пересувний стрічковий конвеєр 6 так само переміщують у тупик 10 штольні 5, що погашається, (фіг. 1 і 2) чи в камеру 13 (фіг. 3). J 7 /;"^ 11 «*-—' 7921 у ys/sv ' у/ Б-Б Фіг З Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим Міністерство освп-и і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ - 4 2 , 01601
