Пневматичний повторювач

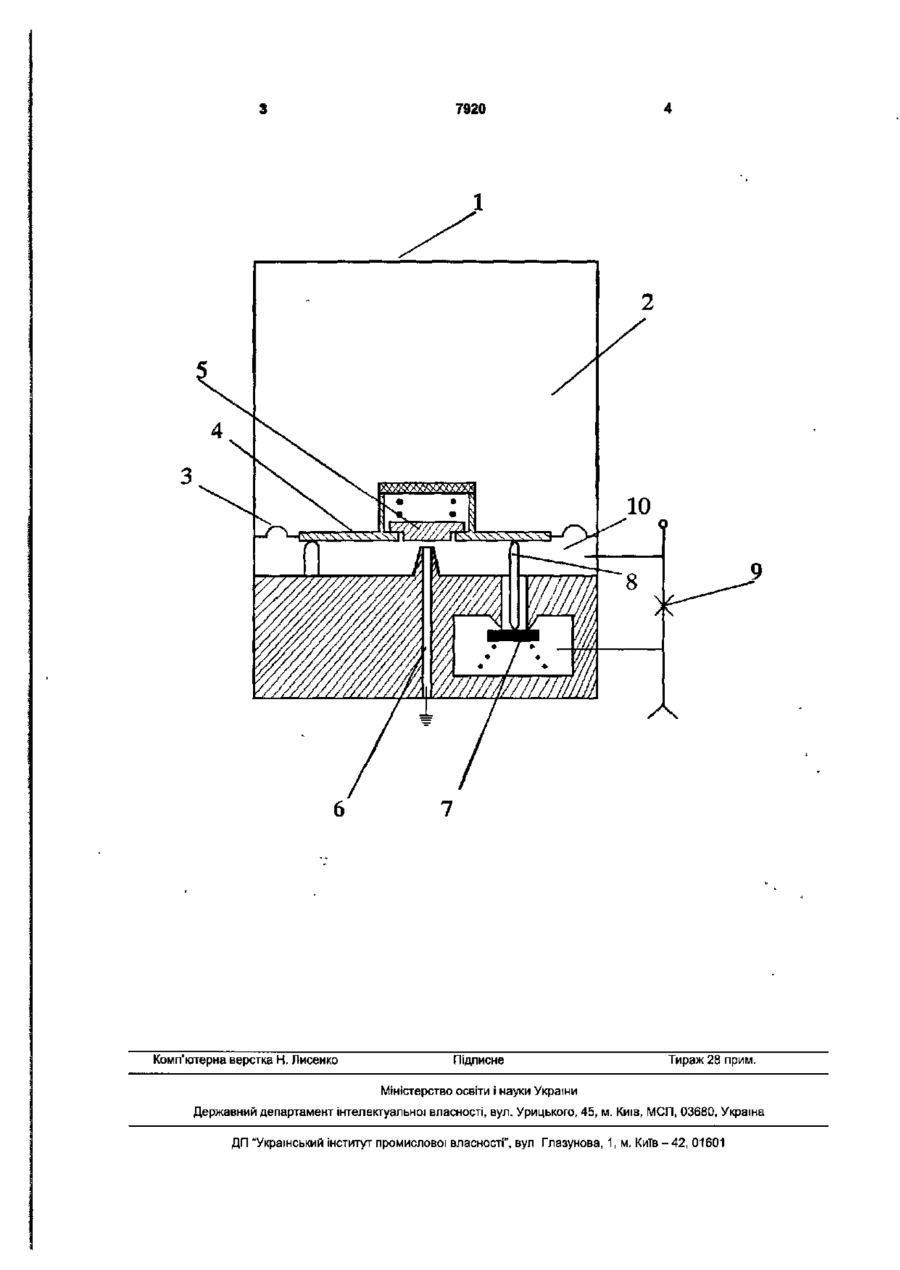

Пневматичний повторювач, що містить корпус, пневматичну камеру, мембранний блок з жорстким центром, рухливу заслінку, сопло, який відрізняється тим, що його обладнано чітким малопотужним повторювачем, працюючим паралельно. Корисна модель стосується області пневмоавтоматики й може бути використана у приладах або системах управління для передачі сигналу по лініях зв'язку. Відомо пневматичний повторювач, що містить корпус, пневматичну камеру, мембранний блок з жорстким центром, сопло, рухливу заслінку [1] (прототип). Недоліком відомого пневматичного повторювана є те, що сигнал, який подається, дублюється недостатньо чітко, при цьому знижується швидкодійність системи управління В основу корисної моделі поставлено задачу удосконалення пневматичного повторювача шляхом того, що пристрій обладнано чітким малопотужним повторювачем, що забезпечує чітку передачу сигналу, який подається, й підвищує швидкодійність пневматичного повторювача Поставлена задача досягається тим, що в корпусі запропонованного пневматичного повторювача, що містить пневматичну камеру, мембранний блок з жорстким центром, сопло, рухливу заслінку, встановлено чіткий малопотужний повторювач, працюючий паралельно. Використання пневматичного чіткого малопотужного повторювача забезпечує чітку передачу сигналу, що подається, підвищує ефективність пневматичного повторювача. Технічна суть й принцип дії запропонованого пневматичного повторювача пояснюється кресленням Запропонований пневматичний повторювач містить корпус 1, пневматичну камеру 2, мембранний блок 3 з жорстким центром 4, рухливу заслінку 5, сопло 6, чіткий малопотужний повторювач, що містить заслінку 7, штовхач 8, дросель 9, пневматичну камеру 10. Пневматичний повторювач працює наступним чином Вхідний сигнал подається в пневматичну камеру 2 в корпусі 1, під дією сигнала мембранний блок 3 з жорстким центром 4 рухається вниз, при цьому затуляє рухливою заслінкою 5 сопло 6, за допомогою штовхача 8 відчиняється заслінка 7, тоді, проходячи крізь дросель 9, сигнал на виході зростає. При підвищені тиску в камері 10 мембранний блок 3 підіймається вгору, й сопло 6 відчиняється, тоді з відчиненою заслінкою 7 працює чіткий малопотужний повторювач, забезпечуючи мінімальну втрату сигналу, що подається. Джерело інформації: 1 Елементи та схеми пневмоавтоматики. Т.К.Берендс, Т.К Єфремова та А.А.Тагачевська. М., „Машиностроение", 1968. CM СП 7920 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
