Спосіб переходу полості від газодинамічного явища

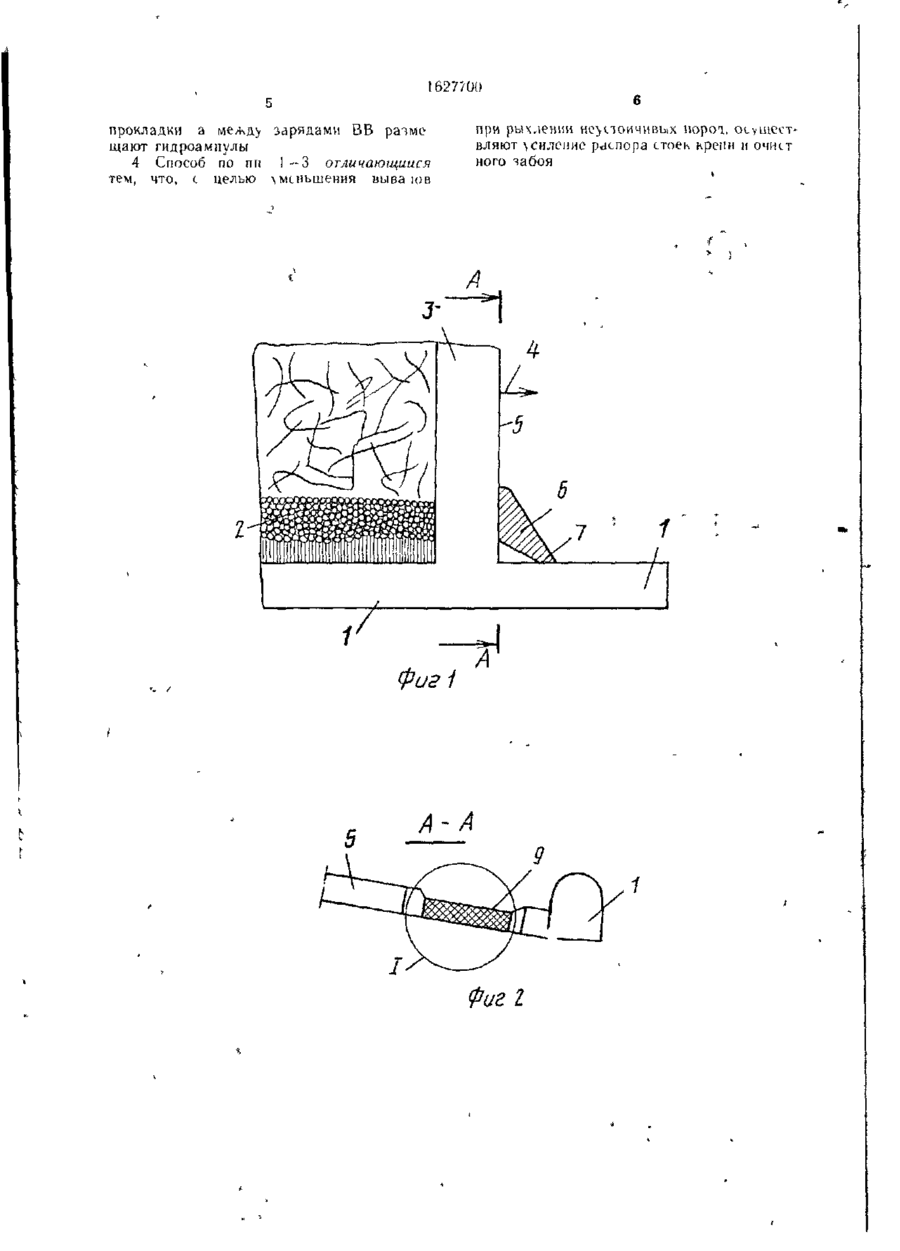

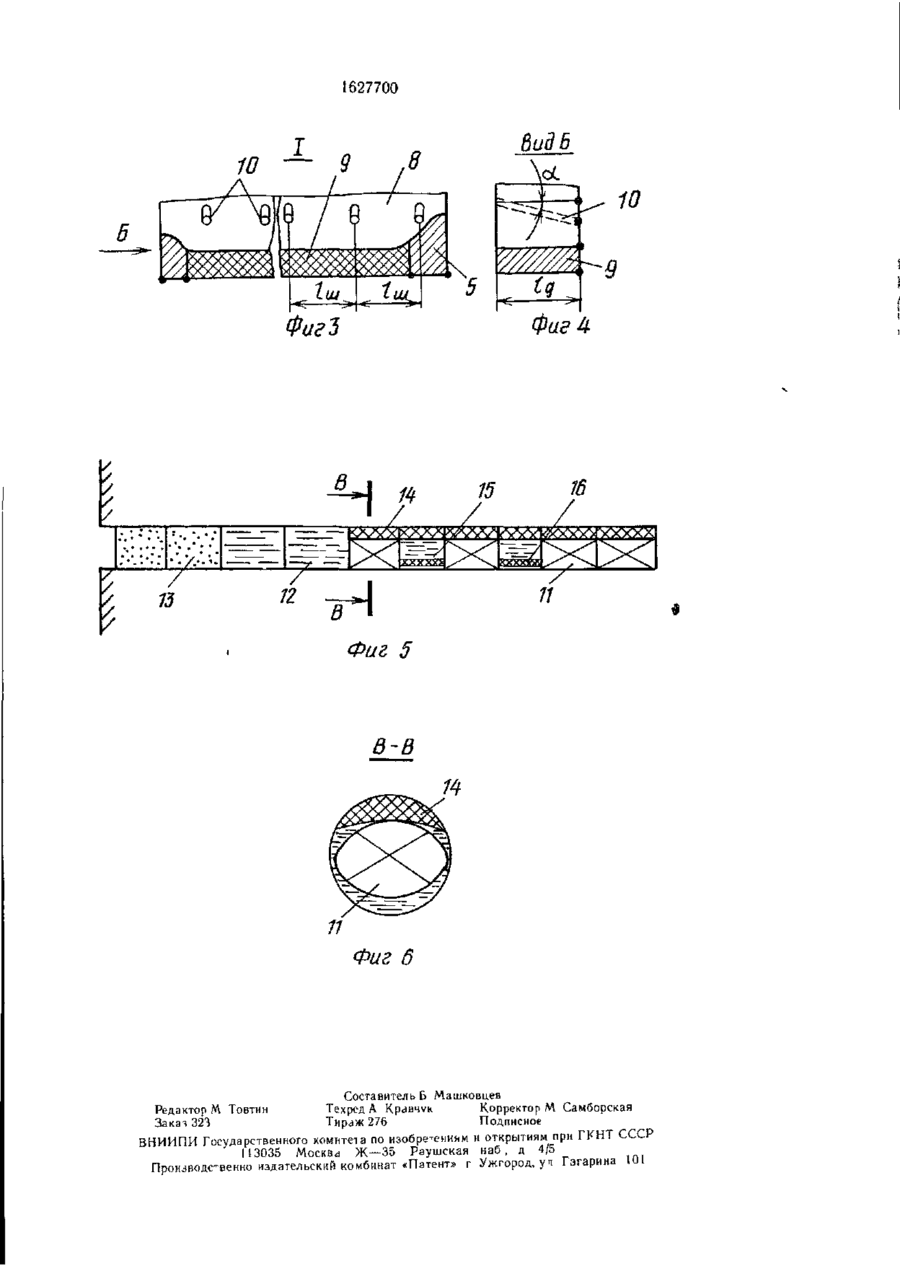

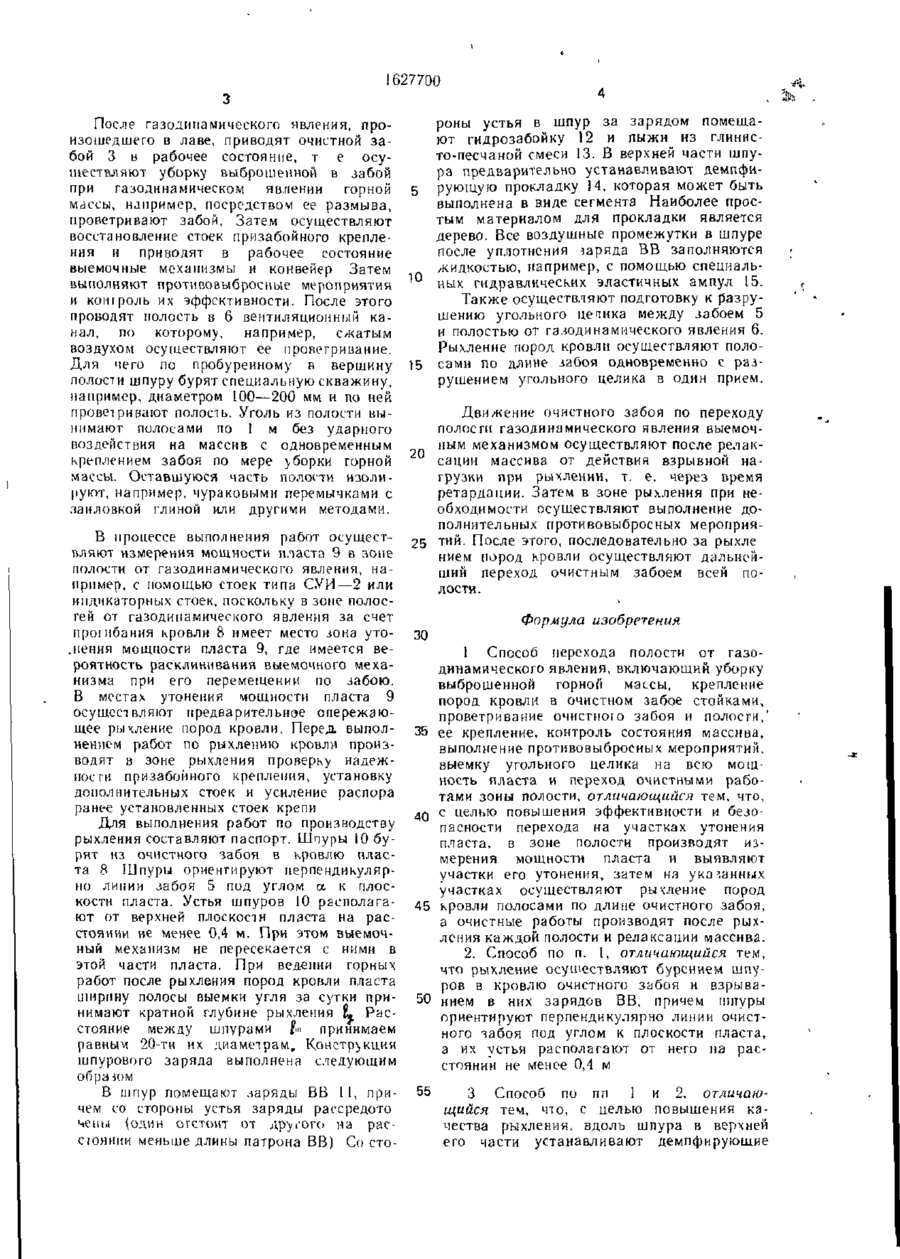

Изобретение относится к горной промети и предназначено для перехода очистным забоем полостей (П) от газодинамических явлений. Цель изобретения — повышение эффективности и безопасности перехода на участке утонения пласта. В очистном забое производят уборку выброшенной горной массы и восстанавливают стойки крепления очистного забоя. В верхнюю часть П проводят вентиляционный канал и проветривают ее, как и очистной забой. Осу Изобретение относится к юрной промышленности и предназначено для перехода очистным забоем полостей от газодинамических явлений Цель изобретения — повышение эффективности и безопасности перехода на участках утонения пласта, а также повышение качества рыхления и уменьшение вывалов при рыхлении неустойчивых пород На фиг 1 приведена схема выемочного участка в плане; на фиг 2 — разрез А—А на фиг 1; на фиг. 3 — узел I на фиг. 2; на фиг 4 - вид Б на фиг 3; на фиг. 5 — конструкция шпурового заряда; на фиг. 6 — разрез В—В на фиг. 5. ществляют крепление П. Производят контроль состояния массива и выполнение противовыбросных мероприятий. В зоне П измеряют мощность пласта и выявляют участки его утонения. На этих участках в кровлю бурят шнуры (Ш) перпендикулярно линии очистного забоя под углом к напластованию. Устья Ш располагают на расстоянии не менее 0,4 м от пласта Для повышения качества рыхления вдоль Ш в верхней его части устанавливают демпфирующие прокладки Между зарядами В В размещают гидроампулы Производят взрывание зарядов в Ш и осуществляют рыхление пород кровли полосами по длине очистного забоя. Для уменьшения вывалов при рыхлении неустойчивых пород производят усиление распора стоек крепи у очистного забоя После рыхления каждой полосы и одновременной выемки целика между П и очистным забоем производят пере ход П Причем очистные работы производят за каждым циклом рыхления после релаксации массива 3 з п ф-лы, 6 ил. На фиг I —6 обозначены- откаточный штрек 1, обрушенные 2 породы, при забойное пространство 3 очистного забоя, направление движения 4 очистного забоя, очистной заГюй 5, полость 6 от газодинамического явления, устье 7 полости от газодинамического явления в штреке, породы кровли 8 пласта в зоне утонения мощности, угольный массив 9 в зоне утонения пласта, шпуры 10 для предварительного рыхления пород кровли в зоне утонения мощности пласта, заряд 11 ВВ, гидрозабойка 12, лыжи 13, демпфирующая прокладка 11, эластичные іидроампульї 15 Способ осуществляют следующим образом. (Л 627700 После газодинамического явления, произошедшего в лаве, приводят очистной забой 3 в рабочее состояние, т е осуществляют уборку выброшенной в забой при газодинамическом явлении горной массы, например, посредством ее размыва, проветривают забой, Затем осуществляют восстановление стоек призабойного крепления и приводят в рабочее состояние выемочные механизмы и конвейер Затем выполняют противовыбросные мероприятия и коні роль их эффективности. После этого проводят полость в 6 вентиляционный канал, по которому, например, сжатым воздухом осуществляют ее проветривание. Для чего по пробуренному в вершину полости шпуру бурят специальную скважину, например, диаметром. 100—200 мм и по ней проветривают полость. Уголь из полости вынимают полосами по 1 м без ударного воздействия на массив с одновременным креплением забоя по мере >борки горной массы. Оставшуюся часть полости изолируют, например, чураковыми перемычками с па иловкой глиной или другими методами. В процессе выполнения работ осуществляют измерения мощности пласта 9 в зоне полости от газодинамического явления, например, с помощью стоек типа СУИ—2 или индикаторных стоек, поскольку в зоне полостей от газодинамического явления за счет прогибания кровли 8 имеет место зона уто.нения мощности пласта 9, где имеется вероятность расклинивания выемочного механизма при его перемещении по забою. В местах утонения мощности пласта 9 осу шест вляют предварительное опережающее рыхление пород кровли. Перед выполнением работ по рыхлению кровли производят в зоне рыхления проверку надежное ги призабойного крепления, установку дополнительных стоек и усиление распора ранее установленных стоек крепи Для выполнения работ по производству рыхления составляют паспорт. Шпуры 10 бурят из очистного забоя в кровлю пласта 8 Шпуры ориентируют перпендикулярно линии забоя 5 под углом а к плоскости пласта. Устья шпуров 10 располагают от верхней плоскости пласта на расстоянии не менее 0,4 м. При этом выемочный механизм не пересекается с ними в этой части пласта. При ведении горных работ после рыхления пород кровли пласта ширину полосы выемки угля за сутки принимают кратной глубине рыхления L Расстояние между шпурами £н принимаем равным 20-ти их диаметрам. Конструкция шпурового заряда выполнена следующим образом В шпур помещают заряды ВВ 11, причем со стороны устья заряды раесредото чепы (один отстоит от другого иа рассюянии меньше длины патрона ВВ) Со сто роны устья в шпур за зарядом помешают гидрозабойку 12 и пыжи из глинисто-песчаной смеси 13. В верхней части шпура предварительно устанавливают демпфи5 рующую прокладку 14, которая может быть выполнена в виде сегмента Наиболее простым материалом для прокладки является дерево. Все воздушные промежутки в шпуре после уплотнения заряда ВВ заполняются жидкостью, например, с помощью специаль10 ных гидравлических эластичных ампул 15. Также осуществляют подготовку к разрушению угольного це тика между забоем 5 и полостью от газодинамического явления 6. Рыхление пород кровли осуществляют поло15 сами по длине забоя одновременно с разрушением угольного целика в один прием. Движение очистного забоя по переходу полосги газодинамического явления выемочным механизмом осуществляют после релак20 сации массива от действия взрывной нагрузки при рыхлении, т. е. через время ретардации. Затем в зоне рыхления при необходимости осуществляют выполнение дополнительных противовыбросных мероприя25 тий. После этого, последовательно за рыхле нием пород кровли осуществляют дальнейший переход очистным забоем всей полости. формула изобретения 30 1 Способ перехода полости от газодинамического явления, включающий уборку выброшенной горной массы, крепление пород кровли в очистном забое стойками, проветривание очистною забоя и полости,' 35 ее крепление, контроль состояния массива, выполнение противовыбросиых мероприятий, выемку угольного целика на всю мощность пласта и переход очистными работами зоны полости, отличающийся тем, что, 4 0 с целью повышения эффективности и безопасности перехода на участках утонения пласта, в зоне полости производят измерения мощности пласта и выявляют участки его утонения, затем на ука '.энных участках осуществляют рыхление пород 45 кровли полосами по длине очистного забоя, а очистные работы производят после рыхления каждой полости и релаксации массива. 2. Способ по п. 1, отличающийся тем, что рыхление осуществляют бурением шпуров в кровлю очистного забоя и взрыва50 ниєм в них зарядов ВВ, причем шпуры ориентируют перпендикулярно линии очистного забоя под углом к плоскости пласта, а их устья располагают от него иа расстоянии не менее 0,4 м 55 3 Способ по пп 1 и 2, отличающийся тем, что, с целью повышения качества рыхления, вдоль шпура в верхней его части устанавливают демпфирующие 1627700 прокладки а между зарядами ВВ рачме щают гидроампулы 4 Способ по пп ! - 3 отличающийся тем, что, с целью \мснъшения выва юв при рыхпении неустойчивых порот., ос-ущестВЛЯЮТ ^СИЛСНИе p d C n o p a СТОек КрСИИ И ОЧИІ.Т ного Фиг і А- А Фиг I 1627700 Вид В Фиг 4 ФигЗ / / В / 13 12 п -А 16 15 11 Фиг 5 в-в Фиг 6 Составитель Б Машковцев Техред А Кравчук Корректор М Самборская Редактор М Товтин Тираж 276 Подписное Закат 323 J t ir, a -) -л,, ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 MocKBd Ж — 3 D Раушская наб , Д 4/5 Производственно издательский комбинат «Патент» г Ужгород, уп Гагарина 1U1
