Спосіб ущільнення деформаційного шва залізобетонного облицювання грунтової гідротехнічної споруди

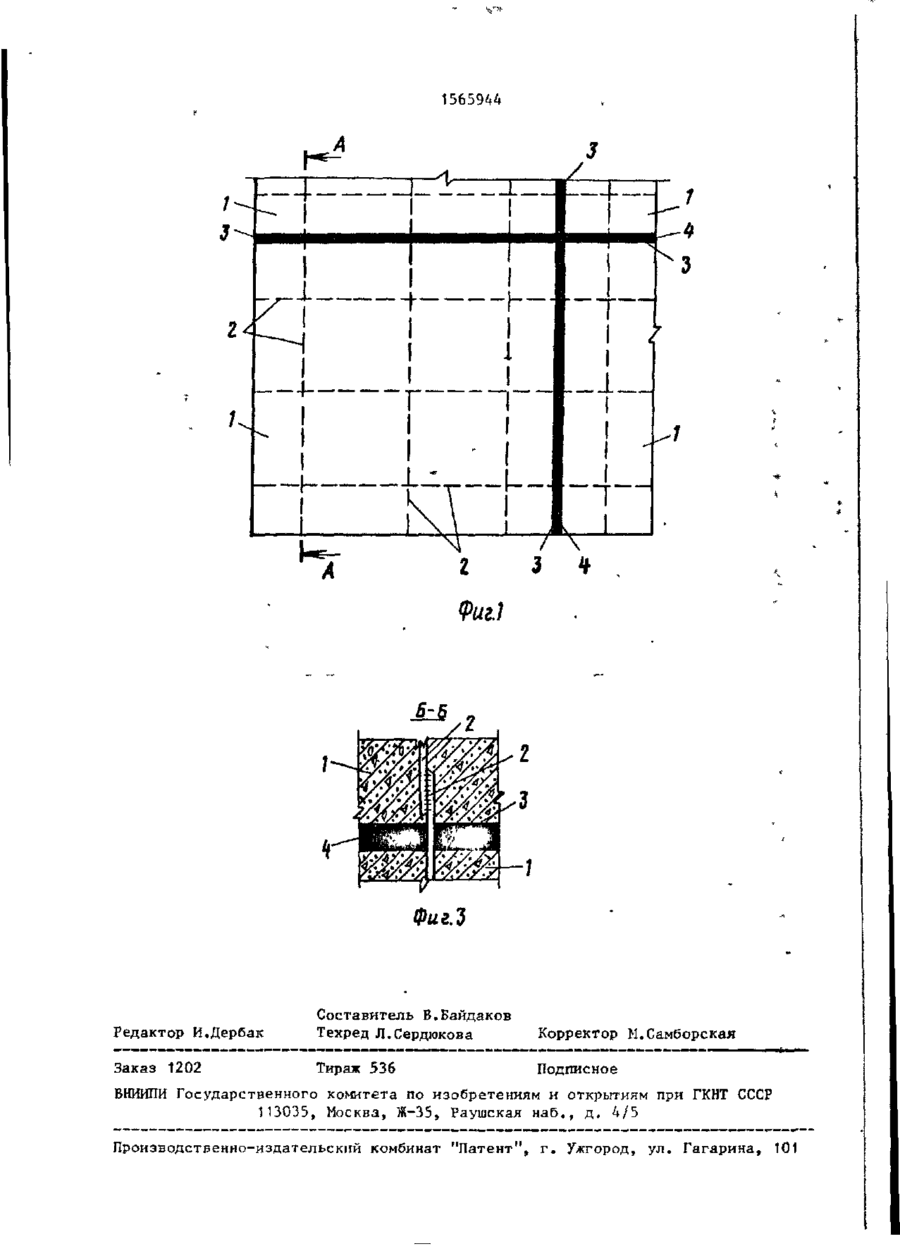

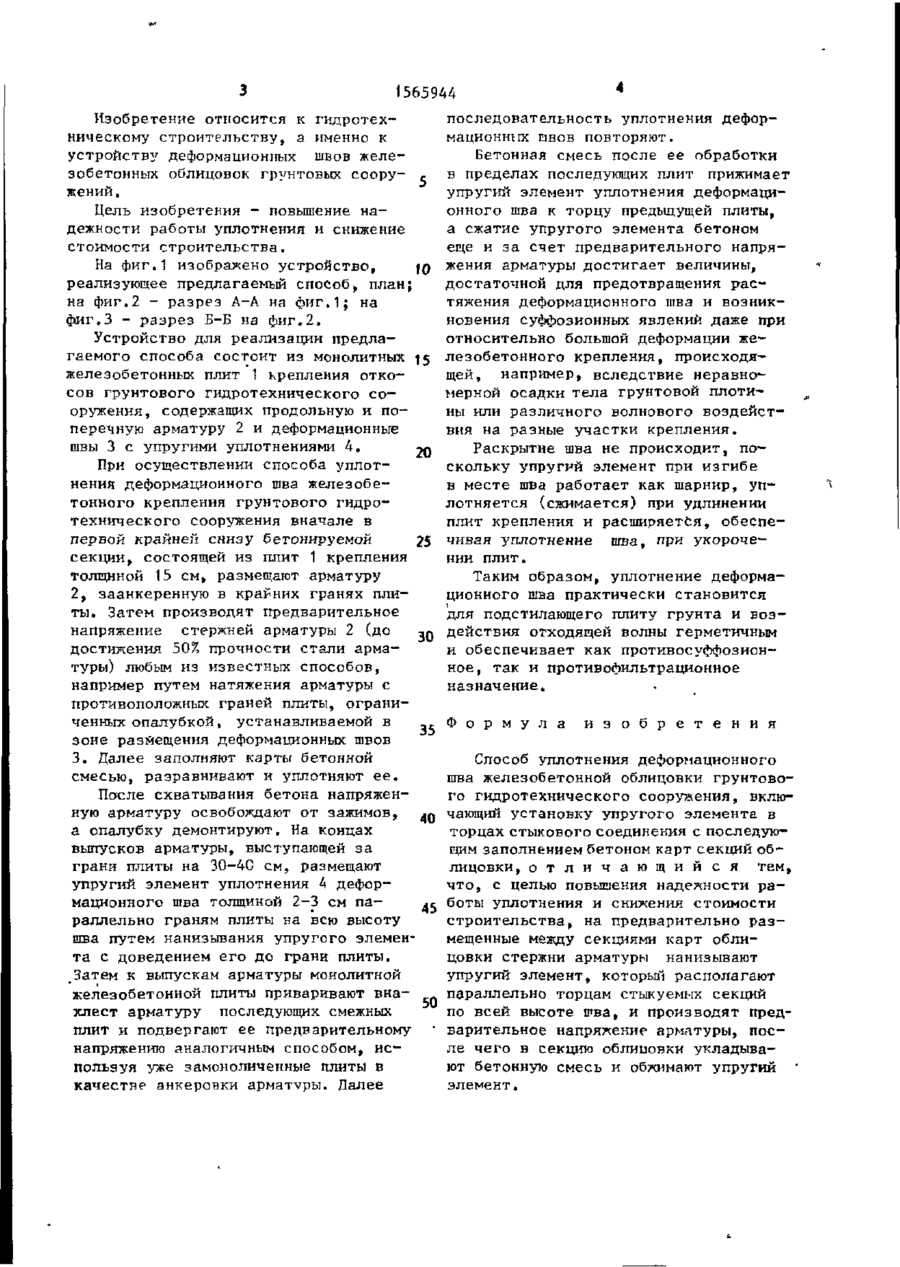

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 02 В 5/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ t -г, (21) 4377983/23-15 (22) 04.01.S8 (46) 23.05.90. Бюл. К 19 * (71) Львовское отделение Всесоюзного государственного научно-исследовательского и проектно-изыскательского института "Теплоэлектропроект" (72) А.Я.Свердлов и Д.И.Лосев (53) 627.8 (088.8) (56) Временная инструкция по проектированию и устройству уплотнений деформационных швов гидротехнических сооружений. - Л.; ВНИИГ им. С.Е.Веденеева, 1978, с. 8-10. Руководство по проектированию береговых укреплений на внутренних водоемах. - М . : Стройиздат, 1984, с, 17 и 48. (54) СПОСОБ УПЛОТНЕНИЯ ДЕФОРМАЦИОННОГО ШВА ЖЕЛЕЗОБЕТОННОЙ ОБТТИЦОВКИ ГРУНТОВОГО ГИДРОТЕХНИЧЕСКОГО СООРУЖЕНИЯ (57) Изобретение относится к гидротех ническому строительству. Цель изобретения - повышение надежности уплотнения в работе и снижение стоимости строительства. В бетонируемой секции, состоящей из плит 1 крепления, размещают заанкереннуго арматуру 2. Производят предварительное напряжение стержней арматуры 2. Противоположные грани плиты ограничивают опалубкой, устанавливаемой в зоне размещения деформационных швов 3. Заполняют карту бетонной смесью, разравнивают и уплотняют ее. После схватывания бетона напряженную арматуру освобождают от зажимов, а опалубку демонтируют. На концах выпусков арматуры размещают упругий элемент уплотнения 4 деформационного шва. К выпускам арматури приваривают внахлест предварительно напряженную арматуру последующих смежных плит. Затем последователькостъ уплотнения деформационных швов повторяют. 3 ил. ел ел со 565944 Изобретение относится к гидротехническому строительству, а именно к устройству деформационных швов железобетонных облицовок грунтовых сооружений. Цель изобретения - повышение надежности работы уплотнения и снижение стоимости строительства. На фиг.1 изображено устройство, 10 реализующее предлагаемый способ, план; на фиг.2 - разрез А-А на фиг.1; на фиг,3 - разрез Б-Б на фиг.2. Устройство для реализации предлагаемого способа состоит из монолитных 15 железобетонных плит 1 крепления откосов грунтового гидротехнического сооружения, содержащих продольную и поперечную арматуру 2 и деформационные швы 3 с упругими уплотнениями 4. 20 При осуществлении способа уплотнения деформационного шва железобетонного крепления грунтового гидротехнического сооружения вначале в первой крайней снизу бетонируемой 25 секции, состоящей из плит 1 крепления толщиной 15 см, размещают арматуру 2, заанкеренную в крайних гранях плиты. Затем производят предварительное напряжение стержней арматуры 2 (до 30 достижения 50% прочности стали арматуры) любым из известных способов, например путем натяжения арматуры с противоположных граней плиты, ограниченных опалубкой, устанавливаемой в 35 зоне размещения деформационных швов 3. Далее заполняют карты бетонной смесью, разравнивают и уплотняют ее. После схватывания бетона напряженную арматуру освобождают от зажимов, 40 а опалубку демонтируют. На концах выпусков арматуры, выступающей за грани плиты на 30-40 см, размещают упругий элемент уплотнения 4 деформационного шва толщиной 2-3 см паде раллельно граням плиты на всю высоту шва путем нанизывания упругого элемента с доведением его до грани плиты. Затем к выпускам арматуры монолитной ш железобетонной плиты приваривают вна50 хлест арматуру последующих смежных плит и подвергают ее предварительному напряжению аналогичным способом, используя уже замоноличенные плиты в качестве анкеровки арматуры. Далее последовательность уплотнения деформационшіх швов повторяют. Бетонная смесь после ее обработки в пределах последующих плит прижимает упругий элемент уплотнения деформационного шва к торцу предыдущей плиты, а сжатие упругого элемента бетоном еще и за счет предварительного напряжения арматуры достигает величины, достаточной для предотвращения растяжения деформационного шва и возникновения суффозионных явлений даже при относительно большой деформации железобетонного крепления, происходящей, например, вследствие неравно^ мерной осадки тела грунтовой плотины или различного волнового воздействия на разные участки крепления. Раскрытие шва не происходит, поскольку упругий элемент при изгибе в месте шва работает как шарнир, уплотняется (сжимается) при удлинении плит крепления и расширяется, обеспечивая уплотнение шва, при укорочении плит. Таким образом, уплотнение деформационного шва практически становится і для подстилающего плиту грунта и воздействия отходящей волны герметичным и обеспечивает как противосуффозионное, так и противофильтрационное назначение. Ф о р м у л а и з о б р е т е н и я Способ уплотнения деформационного шва железобетонной облицовки грунтового гидротехнического сооружения, включающий установку упругого элемента в торцах стыкового соединения с последующим заполнением бетоном карт секций облицовки, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы уплотнения и снижения стоимости строительства, на предварительно размещенные между секциями карт облицовки стержни арматуры нанизывают упругий элемент, который располагают параллельно торцам стыкуемых секций по всей высоте вша» и производят предварительное напряжение арматуры, после чего в секцию облицовки укладывают бетонную смесь и обжимают упругий элемент. 1565944 4—I—+— Фиг.2 Редактор И.Дербак Составитель В.Байдаков Техред Л.Сердюкова Корректор М.Самборская Заказ 1202 Тираж 536 Подписное БНИИГІИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
